Khởi động từ (Contactor) Eaton Moeller 276973 - DILMP20(415V50HZ, 480V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276973 - DILMP20(415V50HZ, 480V60HZ) 4P, 20A, 5.5kW

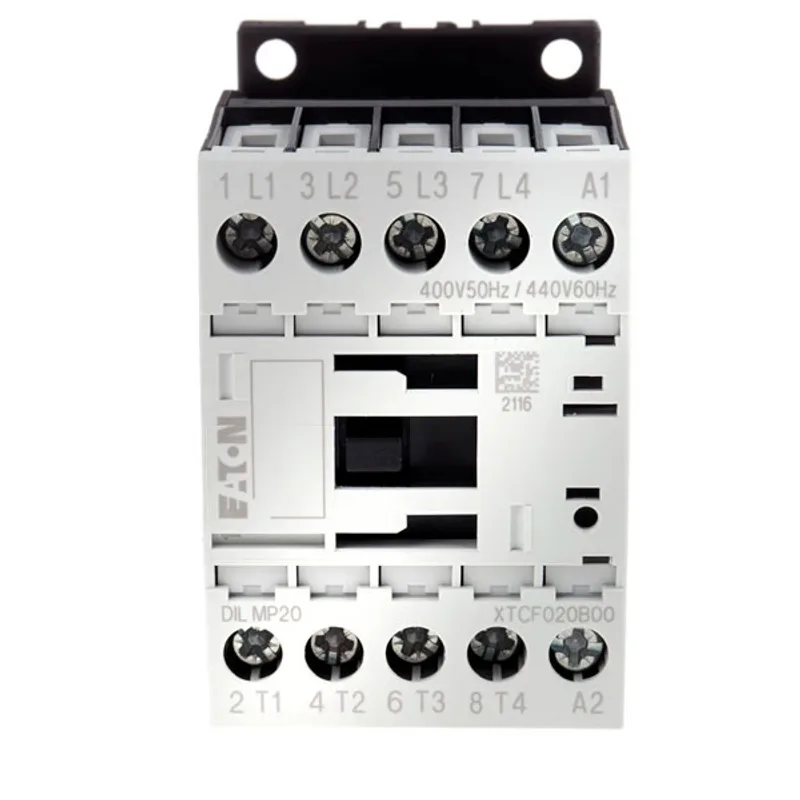

Khởi động từ Eaton Moeller 276973 - DILMP20(415V50HZ, 480V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện, tải động cơ và các mạch tiêu thụ điện 4 cực trong tủ điện công nghiệp. Sản phẩm sử dụng cuộn hút AC theo đúng model: 415 V AC 50 Hz hoặc 480 V AC 60 Hz, phù hợp cho các hệ thống điều khiển có điện áp cuộn hút cao theo tiêu chuẩn công nghiệp.

Eaton là thương hiệu quản lý năng lượng toàn cầu, còn Moeller là dòng sản phẩm thiết bị đóng cắt và điều khiển công nghiệp nổi tiếng của hãng. Với xuất xứ Romania, sản phẩm này phù hợp cho các ứng dụng yêu cầu contactor Eaton Moeller chính hãng, vận hành ổn định, đấu nối chắc chắn và dễ tích hợp trong tủ điện.

Ưu điểm và tính năng nổi bật

DILMP20(415V50HZ, 480V60HZ) được thiết kế cho các hệ thống cần đóng cắt 4 cực, đặc biệt hữu ích khi cần ngắt đồng thời nhiều đường dây nguồn hoặc tải điện. Cấu trúc contactor dạng bắt vít giúp thao tác lắp đặt, bảo trì và thay thế thuận tiện trong môi trường công nghiệp.

• Thiết kế 4 cực, phù hợp cho tải 4 dây hoặc các mạch cần đóng cắt đồng thời nhiều cực.
• Cuộn hút AC dùng điện áp điều khiển 415 V 50 Hz hoặc 480 V 60 Hz theo đúng mã hàng.
• Phù hợp cho ứng dụng đóng cắt tải AC-1 và điều khiển động cơ AC theo nhóm ứng dụng AC-3.
• Đấu nối bằng vít, thuận tiện khi lắp trong tủ điều khiển, tủ phân phối hoặc cụm máy công nghiệp.
• Dòng DILMP hỗ trợ hệ sinh thái phụ kiện Eaton như tiếp điểm phụ, mạch chống nhiễu cuộn hút và phụ kiện lắp ghép phù hợp.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Loại thiết bị	Contactor 4 cực
Số cực	4 pole
Điện áp cuộn hút	415 V AC 50 Hz, 480 V AC 60 Hz
Kiểu vận hành cuộn hút	AC operation
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất AC-3 tại 380/400 V	5.5 kW
Công suất AC-3 tại 415 V	7 kW
Điện áp làm việc định mức tối đa	690 V AC
Kiểu đấu nối	Screw terminals
Cấp bảo vệ	IP20
Kích thước tham khảo	75 x 68 x 45 mm
Khối lượng tham khảo	0.236 kg
Tiêu chuẩn và chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

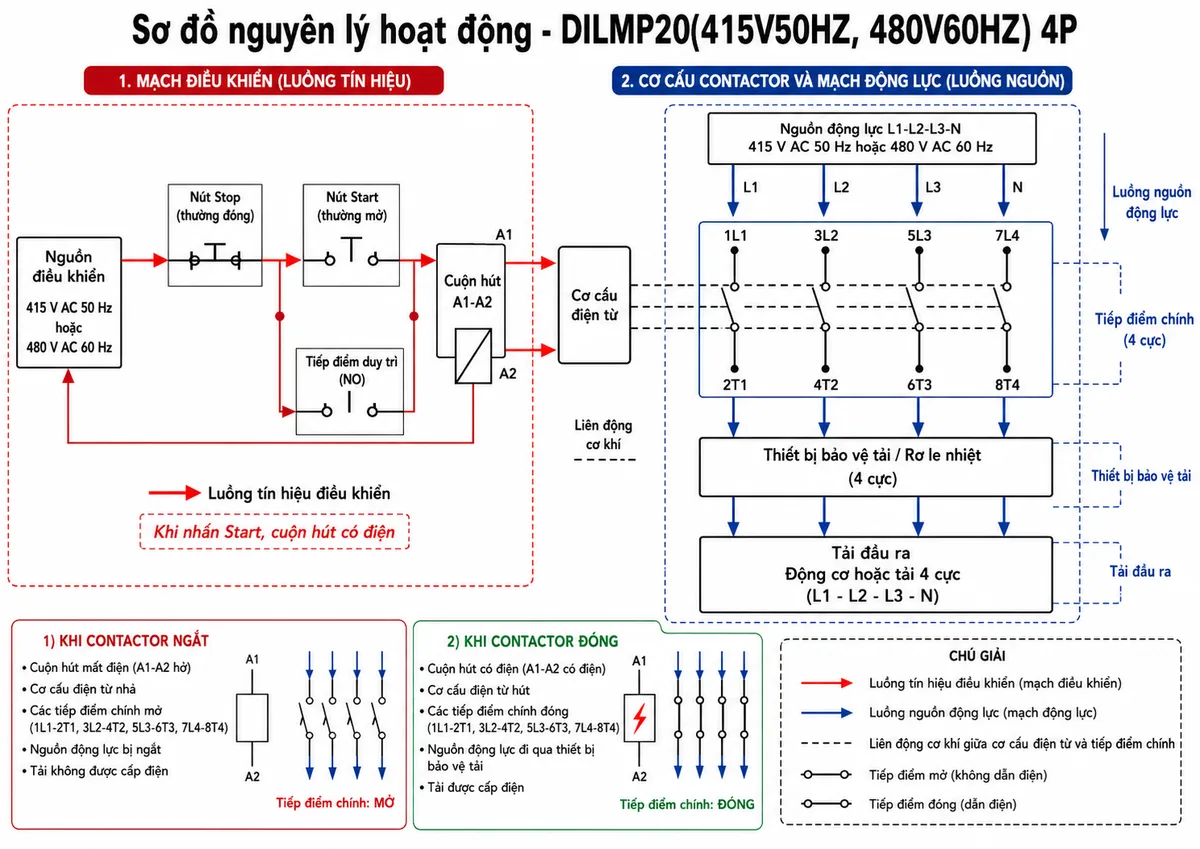

Về chức năng, khởi động từ Eaton Moeller 276973 hoạt động như một công tắc điện từ công suất. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 415 V AC 50 Hz hoặc 480 V AC 60 Hz, lực từ sinh ra sẽ kéo cơ cấu điện từ, làm các tiếp điểm chính chuyển trạng thái đóng để cấp nguồn cho tải. Khi mất điện cuộn hút, lò xo hồi vị đưa tiếp điểm về trạng thái ngắt, giúp tách tải khỏi nguồn.

Trong thực tế, sản phẩm thường được dùng trong tủ điện điều khiển động cơ, tủ phân phối, hệ thống sưởi, tải điện trở, máy công nghiệp, hệ thống HVAC hoặc các mạch cần đóng cắt tải 4 cực. Khi lắp đặt, contactor nên được phối hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp để tăng độ an toàn cho toàn hệ thống.

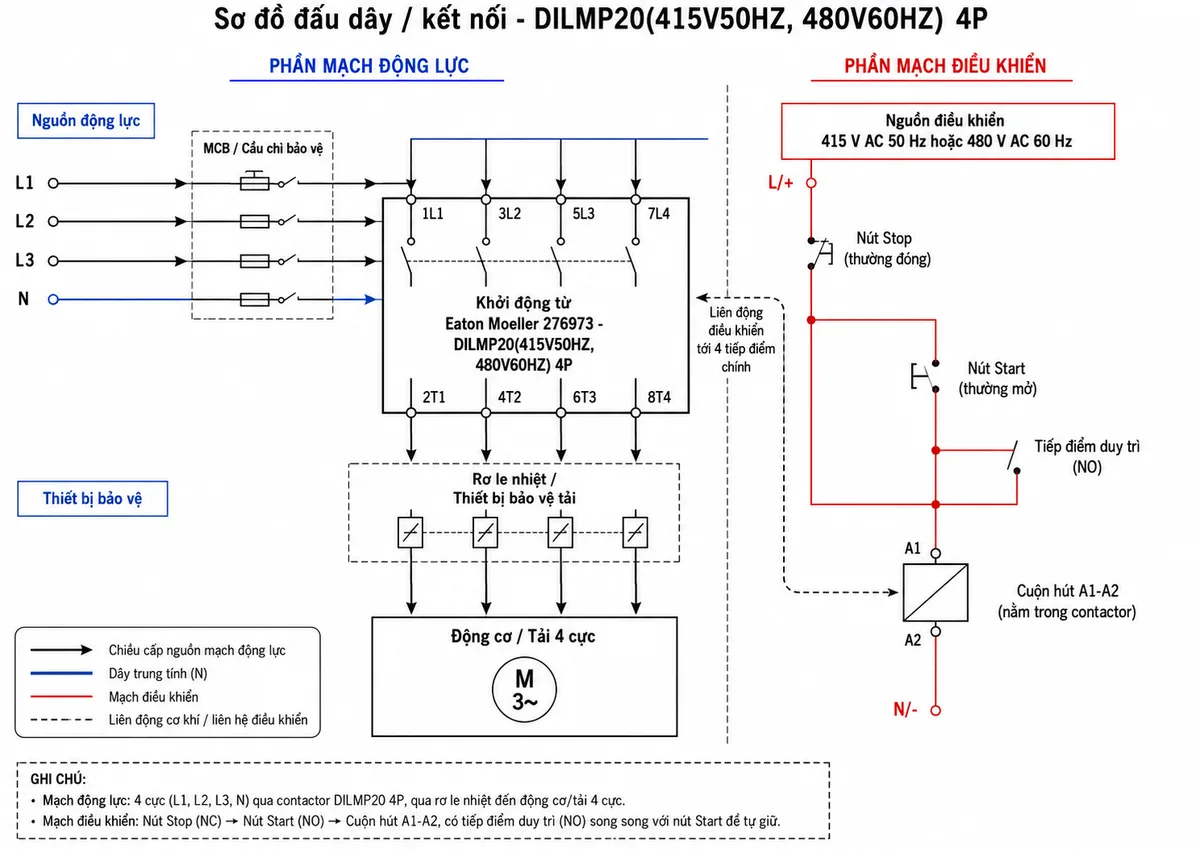

Nguyên lý điều khiển thường gồm nút Stop thường đóng, nút Start thường mở, tiếp điểm duy trì và cuộn hút contactor. Khi nhấn Start, dòng điều khiển đi qua Stop và Start để cấp điện cho cuộn hút. Sau khi contactor đóng, tiếp điểm phụ duy trì sẽ giữ mạch điều khiển hoạt động. Khi nhấn Stop hoặc khi bảo vệ tải tác động, cuộn hút mất điện, contactor nhả và ngắt nguồn ra tải.

Cam kết và nơi mua hàng

Khi cần mua contactor Eaton Moeller DILMP20 4P chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và kiểm tra yêu cầu tải thực tế trước khi lắp đặt. Với mã 276973, điểm cần lưu ý nhất là cuộn hút dùng 415 V AC 50 Hz hoặc 480 V AC 60 Hz, không thay thế tùy tiện bằng model cuộn hút điện áp khác.

Để được tư vấn đúng mã hàng, báo giá nhanh và mua hàng chính hãng, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ khách hàng chọn thiết bị phù hợp cho tủ điện, dây chuyền máy móc, hệ thống điều khiển động cơ và các ứng dụng đóng cắt công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276973 dùng điện áp cuộn hút bao nhiêu?

Model DILMP20(415V50HZ, 480V60HZ) dùng cuộn hút AC 415 V ở tần số 50 Hz hoặc 480 V ở tần số 60 Hz. Đây là thông số quan trọng cần kiểm tra trước khi đặt hàng và lắp đặt.

Sản phẩm này là contactor mấy cực?

Đây là contactor 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời 4 đường dây hoặc các tải 4 cực trong hệ thống điện công nghiệp.

DILMP20(415V50HZ, 480V60HZ) có dùng cho động cơ không?

Có thể dùng cho điều khiển động cơ AC trong phạm vi thông số cho phép. Khi sử dụng cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp với dòng định mức của động cơ.

Contactor này có phù hợp cho tải điện trở hoặc hệ thống sưởi không?

Có. Dòng DILMP được thiết kế cho các ứng dụng đóng cắt tải AC-1 như tải không cảm hoặc hơi cảm, bao gồm tải điện trở và một số ứng dụng gia nhiệt công nghiệp.

Khi thay thế contactor cũ bằng mã 276973 cần kiểm tra gì?

Cần kiểm tra số cực, dòng tải, loại tải, điện áp cuộn hút, tần số nguồn điều khiển, kiểu đấu nối, không gian lắp đặt và thiết bị bảo vệ đi kèm. Đặc biệt, không nên thay bằng model có điện áp cuộn hút khác nếu mạch điều khiển không tương thích.
