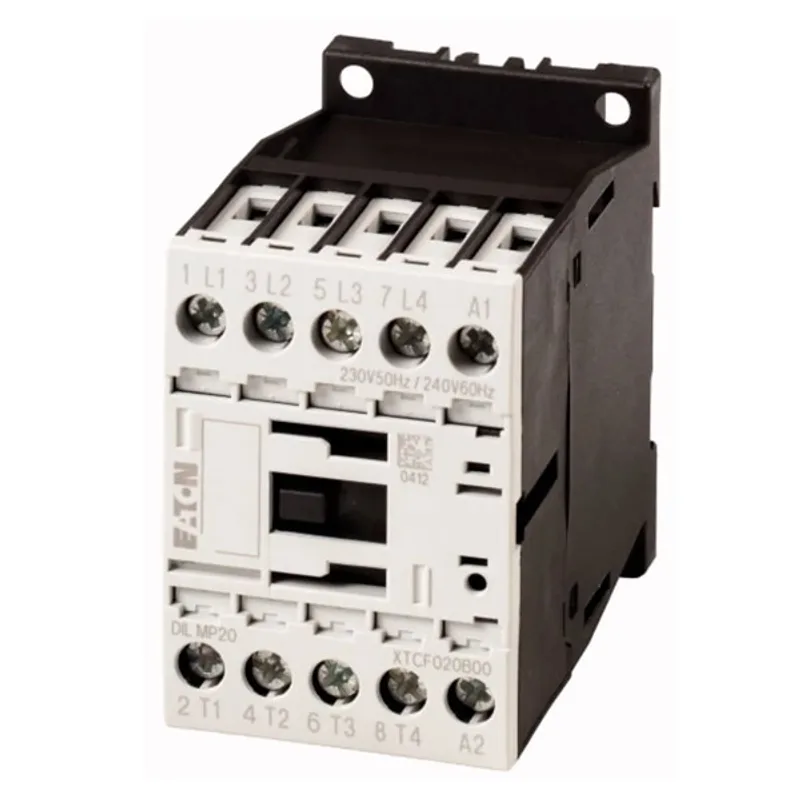

Khởi động từ (Contactor) Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) là contactor 4 cực thuộc dòng DILMP của eaton-moeller, dùng để đóng cắt tải điện công nghiệp, tải 4 cực và mạch động cơ trong tủ điện điều khiển. Sản phẩm sử dụng cuộn hút AC hai tần số, phù hợp nguồn điều khiển 230 V AC 50 Hz hoặc 240 V AC 60 Hz, kiểu đấu nối bằng vít chắc chắn, dễ lắp đặt và bảo trì.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu; dòng Moeller được biết đến rộng rãi trong các hệ thống điều khiển, bảo vệ và phân phối điện. Với xuất xứ Romania, model DILMP20(230V50HZ,240V60HZ) phù hợp cho các ứng dụng yêu cầu độ ổn định, tuổi thọ cơ khí cao và khả năng phối hợp tốt với phụ kiện contactor Eaton.

Thông số kỹ thuật tiêu biểu

Dòng sản phẩm	Eaton Moeller DILMP contactor
Loại thiết bị	Contactor 4 cực, vận hành bằng cuộn hút AC
Mã catalogue	276970
Model	DILMP20(230V50HZ,240V60HZ)
Số cực chính	4 cực
Điện áp cuộn hút	230 V AC 50 Hz hoặc 240 V AC 60 Hz
Kiểu đầu nối	Đấu vít
Ứng dụng chính	Đóng cắt tải điện 4 cực, tải điện trở, tải động cơ và mạch điều khiển công nghiệp
Dòng AC-1 tham khảo	22 A theo dữ liệu Eaton hiện hành
Dòng AC-3 tham khảo	12 A tại 380/400/415 V
Công suất động cơ AC-3 tham khảo	5.5 kW tại 380/400 V
Tiếp điểm phụ tích hợp	Không có tiếp điểm phụ tích hợp; có thể lắp thêm module phụ kiện phù hợp
Tiêu chuẩn/chứng nhận	IEC/EN 60947, UL, CSA, CE, VDE 0660

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho tải công nghiệp

Với cấu trúc contactor 4 cực, sản phẩm phù hợp cho các hệ thống cần đóng cắt đồng thời nhiều dây dẫn, chẳng hạn tải 3 pha kèm trung tính hoặc tải 4 cực trong tủ điện phân phối và điều khiển.

• Đóng cắt đồng thời 4 đường mạch lực, hỗ trợ bố trí tủ điện gọn gàng.
• Phù hợp cho tải AC-1 như tải điện trở, gia nhiệt, chiếu sáng công nghiệp và tải ít cảm kháng.
• Có thể ứng dụng trong mạch điều khiển động cơ khi lựa chọn đúng dòng tải, bảo vệ quá tải và điều kiện vận hành.

Cuộn hút AC 230V/240V linh hoạt

Cuộn hút của DILMP20(230V50HZ,240V60HZ) dùng nguồn điều khiển 230 V AC 50 Hz hoặc 240 V AC 60 Hz. Đây là mức điện áp phổ biến trong nhiều tủ điện công nghiệp, giúp kỹ thuật viên dễ tích hợp vào mạch điều khiển Start/Stop, relay trung gian, timer hoặc PLC có ngõ ra phù hợp.

Lắp đặt chắc chắn, dễ bảo trì

Kiểu đấu nối vít giúp dây dẫn được siết chặt, hạn chế lỏng tiếp xúc trong môi trường rung nhẹ của tủ máy. Thiết bị có thể kết hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải để tạo thành một cụm đóng cắt hoàn chỉnh, an toàn hơn cho hệ thống.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller 276970 có nhiệm vụ đóng hoặc ngắt mạch lực bằng tín hiệu điều khiển đưa vào cuộn hút A1-A2. Khi cuộn hút được cấp điện đúng điện áp, cơ cấu điện từ kéo lõi sắt, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp ra tải.

Nguyên lý hoạt động trong mạch điều khiển

Trong mạch Start/Stop tiêu chuẩn, nút Stop thường đóng được mắc nối tiếp với nút Start thường mở và cuộn hút A1-A2. Khi nhấn Start, cuộn hút có điện, contactor đóng các tiếp điểm chính để cấp nguồn cho tải. Đồng thời, tiếp điểm phụ duy trì nếu được lắp thêm sẽ giữ mạch điều khiển sau khi nhả nút Start. Khi nhấn Stop hoặc khi thiết bị bảo vệ tải tác động, cuộn hút mất điện, contactor nhả và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

Sản phẩm phù hợp cho tủ điện điều khiển động cơ, tủ phân phối phụ, hệ thống gia nhiệt, quạt, bơm, máy nén nhỏ, tải điện trở và các cụm máy cần đóng cắt tải bằng tín hiệu điều khiển. Khi dùng cho động cơ, cần chọn kèm rơ le nhiệt hoặc bảo vệ quá tải tương thích với dòng làm việc thực tế của động cơ.

Cam kết và nơi mua hàng

Khi cần mua contactor Eaton Moeller DILMP20 230V cho tủ điện công nghiệp, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình cực để tránh sai lệch khi lắp đặt. Tại thietbicodien, chúng tôi cung cấp sản phẩm theo thông tin rõ ràng, hỗ trợ tư vấn lựa chọn thiết bị phù hợp với tải, điện áp điều khiển và sơ đồ đấu nối thực tế.

• Cam kết tư vấn đúng model DILMP20(230V50HZ,240V60HZ) theo nhu cầu sử dụng.
• Hỗ trợ kiểm tra cấu hình contactor, phụ kiện đi kèm và thiết bị bảo vệ tải.
• Phù hợp cho khách hàng cần mua thiết bị điện công nghiệp chính hãng, dùng trong tủ điều khiển và hệ thống máy móc.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276970 - DILMP20(230V50HZ,240V60HZ) dùng để làm gì?

Eaton Moeller 276970 là contactor 4 cực dùng để đóng cắt nguồn cho tải điện công nghiệp, tải 4 cực, tải điện trở hoặc mạch động cơ khi được phối hợp đúng thiết bị bảo vệ.

2. Model DILMP20(230V50HZ,240V60HZ) dùng cuộn hút điện áp bao nhiêu?

Model này dùng cuộn hút AC với điện áp điều khiển 230 V AC ở 50 Hz hoặc 240 V AC ở 60 Hz, phù hợp nhiều hệ thống điều khiển công nghiệp phổ biến.

3. Contactor này có mấy cực chính?

Sản phẩm là contactor 4 cực, cho phép đóng cắt đồng thời bốn đường mạch lực trong cùng một thiết bị.

4. Có thể dùng DILMP20(230V50HZ,240V60HZ) cho động cơ 5.5kW không?

Có thể dùng trong ứng dụng động cơ 5.5 kW tại 380/400 V theo nhóm AC-3 tham khảo, nhưng cần kiểm tra dòng định mức thực tế của động cơ, điều kiện khởi động và chọn rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp.

5. Sản phẩm có sẵn tiếp điểm phụ không?

Theo cấu hình tiêu chuẩn, thiết bị không có tiếp điểm phụ tích hợp. Khi cần mạch tự giữ, tín hiệu báo trạng thái hoặc liên động, có thể lắp thêm module tiếp điểm phụ tương thích của Eaton.

6. Khi lắp contactor Eaton Moeller 276970 cần lưu ý gì?

Cần đấu đúng nguồn điều khiển vào A1-A2, chọn đúng tiết diện dây, siết chặt đầu nối vít, lắp MCB hoặc cầu chì bảo vệ phía nguồn và dùng rơ le nhiệt hoặc thiết bị bảo vệ tải khi điều khiển động cơ.

7. Nên mua Eaton Moeller DILMP20(230V50HZ,240V60HZ) ở đâu?

Khách hàng có thể mua Khởi động từ Eaton Moeller 276970 tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và đúng cấu hình sử dụng cho tủ điện công nghiệp.
