Khởi động từ (Contactor) Eaton Moeller 276968 - DILMP20(190V50HZ, 220V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276968 - DILMP20(190V50HZ, 220V60HZ): Giới thiệu & nguồn gốc thương hiệu

Khởi động từ Eaton Moeller 276968 - DILMP20(190V50HZ, 220V60HZ) là contactor công nghiệp thuộc dòng DILMP của Eaton Moeller, được thiết kế cho các ứng dụng đóng cắt tải điện 4 cực trong tủ điện điều khiển, tủ phân phối và hệ thống tự động hóa công nghiệp.

Dòng sản phẩm Moeller là nhóm thiết bị đóng cắt hạ áp lâu đời, hiện thuộc hệ sinh thái Eaton. Sản phẩm mang phong cách thiết kế công nghiệp châu Âu, phù hợp cho các hệ thống cần khởi động từ 4P, vận hành ổn định, lắp đặt gọn trong tủ điện và dễ phối hợp với thiết bị bảo vệ như MCB, cầu chì, rơ le nhiệt hoặc bộ bảo vệ tải.

Với model DILMP20(190V50HZ, 220V60HZ), điểm đáng chú ý là cuộn hút sử dụng điện áp điều khiển AC tương ứng với tần số nguồn, phù hợp cho các hệ thống điều khiển có sẵn nguồn cấp theo chuẩn 50 Hz hoặc 60 Hz.

Ưu điểm / tính năng nổi bật

• Contactor Eaton Moeller 4 cực phù hợp cho tải 4 dây hoặc các mạch cần đóng cắt đồng thời nhiều cực.
• Thiết kế tiếp điểm chính thường mở, đóng/ngắt bằng cơ cấu điện từ, giúp điều khiển tải từ xa thông qua mạch điều khiển.
• Cọc đấu dây dạng vít giúp lắp đặt chắc chắn, quen thuộc với thợ tủ điện và kỹ thuật bảo trì công nghiệp.
• Phù hợp cho tải điện trở, tải hơi cảm và ứng dụng điều khiển động cơ theo đúng điều kiện sử dụng của contactor.
• Dễ kết hợp với nút nhấn Start/Stop, tiếp điểm duy trì, rơ le nhiệt, MCB/cầu chì và các khối tiếp điểm phụ tùy cấu hình tủ điện.

Dòng sản phẩm	Contactor Eaton Moeller DILMP
Kiểu thiết bị	Khởi động từ / contactor đóng cắt AC
Số cực chính	4 cực chính thường mở
Điện áp cuộn hút	190 V AC 50 Hz hoặc 220 V AC 60 Hz
Dạng đấu nối	Cọc vít
Dòng làm việc AC-1	22 A tại 40 °C; 20 A tại 60 °C
Dòng làm việc AC-3 tại 400 V	12 A
Công suất động cơ AC-3 tại 400 V	5.5 kW
Điện áp cách điện định mức	690 V AC
Cấp bảo vệ thân thiết bị	IP20
Nhiệt độ làm việc khi lắp hở	-25 °C đến +60 °C
Tiêu chuẩn tham chiếu	IEC/EN 60947, VDE 0660, UL, CSA

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng đóng cắt tải trong tủ điện

Khởi động từ Eaton Moeller 276968 dùng để đóng hoặc ngắt nguồn cấp đến tải thông qua các tiếp điểm chính. Khi cuộn hút được cấp đúng điện áp điều khiển, cơ cấu điện từ bên trong sẽ hút lõi từ, làm các tiếp điểm chính chuyển sang trạng thái đóng. Khi mất nguồn điều khiển hoặc mạch Stop tác động, cuộn hút nhả ra và tiếp điểm chính mở, ngắt nguồn cấp đến tải.

Trong tủ điện thực tế, contactor không làm nhiệm vụ bảo vệ quá tải hoặc ngắn mạch độc lập. Vì vậy, khi lắp đặt cần phối hợp với MCB/cầu chì bảo vệ ở phía nguồn và rơ le nhiệt hoặc thiết bị bảo vệ tải ở phía ra để đảm bảo an toàn cho động cơ, điện trở gia nhiệt hoặc tải công nghiệp liên quan.

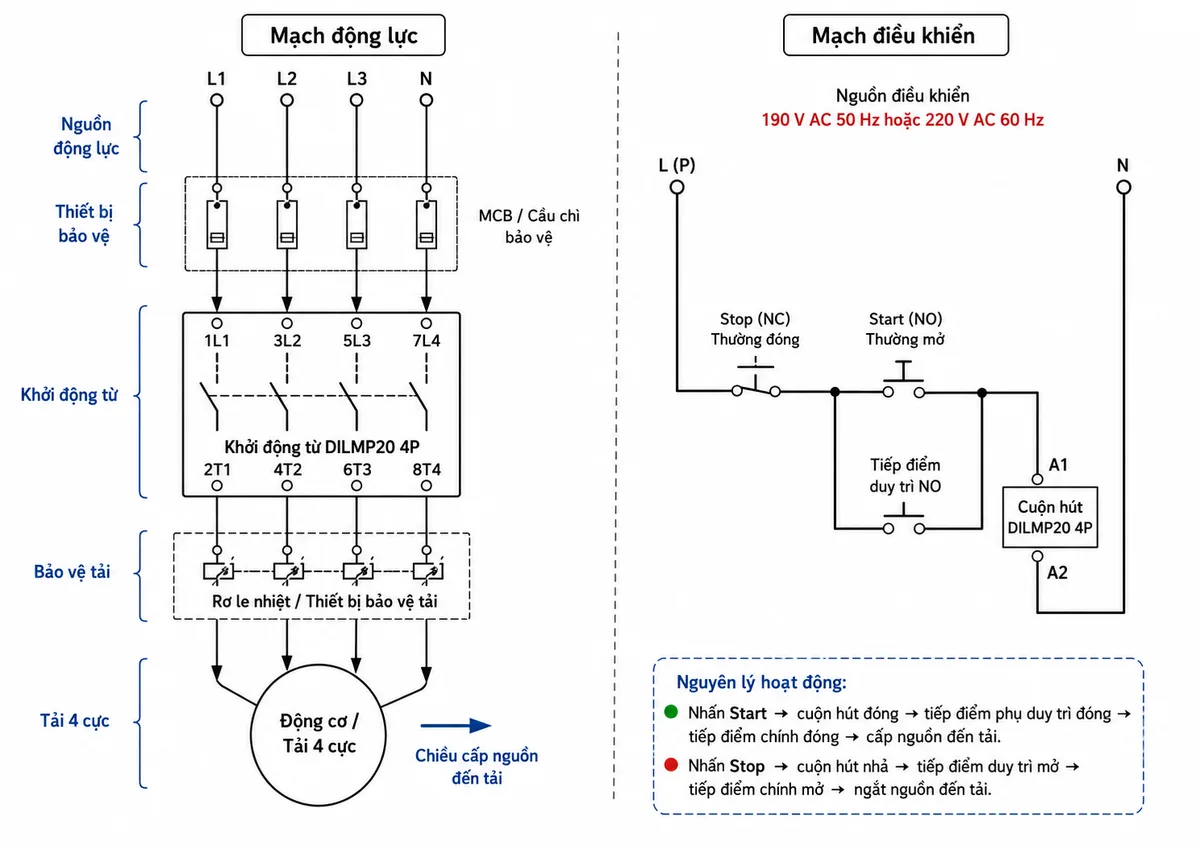

Nguyên lý hoạt động trong mạch điều khiển

Trong mạch điều khiển cơ bản, nút Stop thường đóng được đặt nối tiếp với nút Start thường mở và cuộn hút A1-A2. Khi nhấn Start, cuộn hút của contactor DILMP20 có điện, các tiếp điểm chính đóng để cấp nguồn cho tải. Đồng thời, tiếp điểm phụ duy trì có thể được dùng để giữ trạng thái hoạt động sau khi người vận hành nhả nút Start.

Khi nhấn Stop, khi rơ le nhiệt tác động hoặc khi nguồn điều khiển bị mất, mạch cuộn hút bị ngắt. Lò xo hồi vị đưa cơ cấu contactor về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được tách khỏi nguồn. Cơ chế này giúp hệ thống điều khiển vận hành rõ ràng, dễ bảo trì và dễ tích hợp vào tủ điện máy móc.

Ứng dụng tiêu biểu

• Điều khiển đóng cắt tải trong tủ điện công nghiệp, tủ máy, tủ điều khiển dây chuyền sản xuất.
• Đóng cắt động cơ AC khi được phối hợp đúng với rơ le nhiệt hoặc thiết bị bảo vệ động cơ.
• Điều khiển tải điện trở, gia nhiệt, chiếu sáng công nghiệp hoặc tải 4 cực theo đúng điều kiện làm việc.
• Dùng trong hệ thống cần nguồn điều khiển AC theo model, đặc biệt khi yêu cầu cuộn hút tương thích với nguồn 50 Hz hoặc 60 Hz.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276968, người dùng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút, đúng số cực và phù hợp với tải thực tế của hệ thống. Việc chọn sai điện áp điều khiển hoặc sai cấp dòng có thể làm contactor không hút, hút yếu, quá nhiệt hoặc làm giảm độ tin cậy của tủ điện.

Để mua contactor Eaton Moeller chính hãng đúng model DILMP20(190V50HZ, 220V60HZ), quý khách có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ tư vấn lựa chọn thiết bị theo tải, điện áp điều khiển, sơ đồ tủ điện và nhu cầu thay thế thực tế.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276968 dùng để làm gì?

Sản phẩm dùng để đóng cắt nguồn cấp cho tải điện trong tủ điện công nghiệp thông qua mạch điều khiển. Thiết bị phù hợp cho các ứng dụng cần contactor 4 cực và cần đóng/ngắt tải bằng cuộn hút điện từ.

Model DILMP20(190V50HZ, 220V60HZ) có ý nghĩa gì?

Model cho biết đây là contactor dòng DILMP20 và cuộn hút được thiết kế cho nguồn điều khiển AC tương ứng với tần số nguồn ghi trên model. Khi thay thế, cần kiểm tra đúng điện áp cuộn hút trước khi lắp vào tủ điện.

Contactor này có thay thế được rơ le nhiệt không?

Không. Contactor chỉ thực hiện chức năng đóng cắt tải. Để bảo vệ quá tải cho động cơ hoặc tải công nghiệp, cần lắp thêm rơ le nhiệt, bộ bảo vệ động cơ hoặc thiết bị bảo vệ phù hợp theo thiết kế hệ thống.

Sản phẩm có thể dùng cho động cơ không?

Có thể dùng cho ứng dụng điều khiển động cơ khi chọn đúng cấp tải và phối hợp đúng thiết bị bảo vệ. Với động cơ, cần kiểm tra điều kiện làm việc, dòng định mức, kiểu khởi động và tiêu chuẩn an toàn của tủ điện.

Khi lắp đặt cần chú ý điều gì?

Cần đấu đúng cực nguồn, cực tải và cuộn hút A1-A2; chọn dây dẫn đúng tiết diện; siết cọc vít đúng lực; đồng thời lắp MCB, cầu chì hoặc thiết bị bảo vệ tải phù hợp. Việc lắp đặt nên do kỹ thuật viên điện công nghiệp thực hiện.
