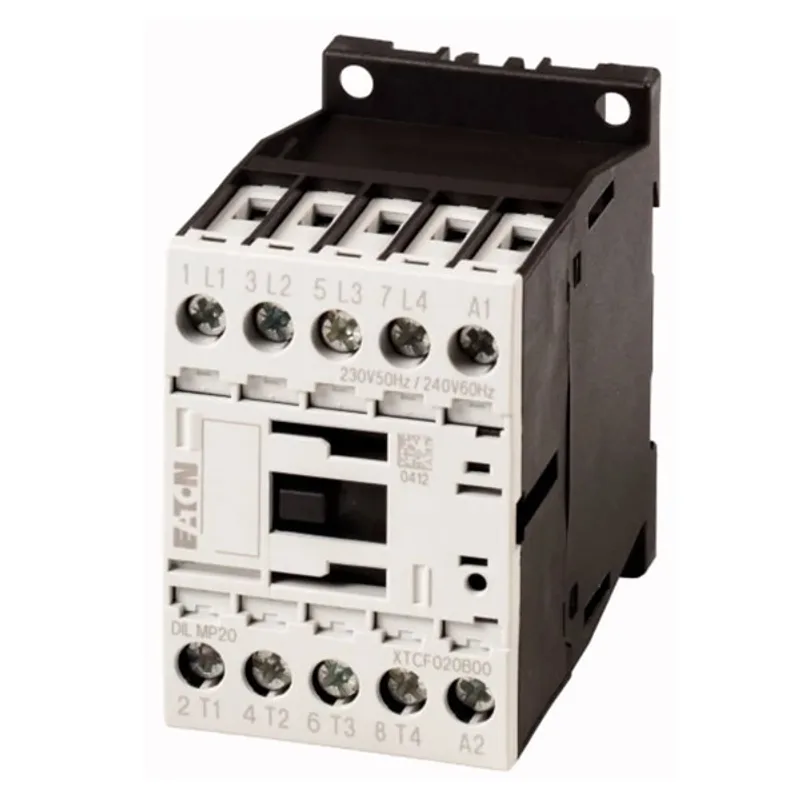

Khởi động từ (Contactor) Eaton Moeller 276978 - DILMP20(230V50/60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 276978 - DILMP20(230V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276978 - DILMP20(230V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện trong tủ điều khiển, tủ phân phối, hệ thống sưởi, tải điện trở và các ứng dụng cần chuyển mạch 4 cực. Sản phẩm có cuộn hút điều khiển 230 V AC 50/60 Hz, kết nối bắt vít, phù hợp cho môi trường điện công nghiệp cần độ ổn định và khả năng vận hành lâu dài.

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng và thiết bị điện công nghiệp. Dòng Moeller được biết đến rộng rãi trong các hệ thống điều khiển, bảo vệ và đóng cắt điện, đặc biệt ở các ứng dụng yêu cầu thiết bị đạt tiêu chuẩn IEC/EN, UL, CSA và VDE. Sản phẩm được cung cấp với thông tin xuất xứ Romania theo thông tin hàng hóa thương mại.

Thông số kỹ thuật tham khảo của Eaton Moeller 276978 - DILMP20(230V50/60HZ)

Mã catalogue	276978
Model	DILMP20(230V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực	4 cực
Điện áp cuộn hút	230 V AC, 50/60 Hz
Kiểu vận hành	AC operation
Dòng làm việc AC-1	22 A theo dữ liệu Eaton; thường được thị trường gọi theo dòng DILMP20/20A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp cách điện định mức Ui	690 V
Điện áp xung chịu đựng Uimp	8000 V AC
Kiểu đầu nối	Screw terminals
Cấp bảo vệ	IP20
Kích thước tham khảo	75 mm x 68 mm x 45 mm
Khối lượng tham khảo	0.233 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, VDE 0660, CE

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho nhu cầu đóng cắt linh hoạt

Contactor 4P cho phép đóng cắt đồng thời nhiều đường mạch, phù hợp với tải 3 pha có trung tính, tải điện trở, hệ thống sưởi hoặc các cụm tải cần ngắt cả 4 cực trong cùng một thao tác điều khiển.

Cuộn hút 230 V AC 50/60 Hz dễ tích hợp

Với cuộn hút 230 V AC 50/60 Hz, model DILMP20(230V50/60HZ) dễ sử dụng trong nhiều tủ điện công nghiệp có nguồn điều khiển phổ biến 220/230 V AC, giúp đơn giản hóa thiết kế mạch điều khiển.

Đầu nối bắt vít chắc chắn

Kiểu screw terminals hỗ trợ đấu nối dây ổn định, dễ kiểm tra và bảo trì trong tủ điện. Đây là lựa chọn phù hợp cho môi trường công nghiệp, nơi mối nối cần đảm bảo độ chắc chắn sau thời gian dài vận hành.

Phù hợp cho tải AC-1 và ứng dụng động cơ nhỏ

Sản phẩm có khả năng làm việc tốt với tải AC-1 như tải điện trở, lò sưởi, hệ thống gia nhiệt hoặc tải ít cảm. Với nhóm AC-3, thiết bị có thể dùng cho mạch động cơ trong giới hạn công suất và dòng điện phù hợp theo thiết kế hệ thống.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller 276978 thực hiện chức năng đóng cắt mạch điện bằng cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp điện áp điều khiển phù hợp, lực từ sinh ra kéo lõi động, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất điện điều khiển hoặc nhấn nút dừng, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt tải.

Nguyên lý hoạt động bằng lời

Trong trạng thái bình thường, các tiếp điểm chính của contactor Eaton Moeller DILMP20 ở trạng thái mở, tải chưa được cấp điện. Khi người vận hành nhấn nút Start, dòng điều khiển đi qua nút Stop thường đóng, qua nút Start thường mở và cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường kéo cơ cấu đóng tiếp điểm chính, đồng thời có thể dùng tiếp điểm phụ để duy trì mạch điều khiển sau khi nhả nút Start. Khi nhấn Stop hoặc khi mạch điều khiển bị ngắt, cuộn hút mất điện, lò xo hồi vị nhả cơ cấu, tiếp điểm chính mở và tải được ngắt khỏi nguồn.

Ứng dụng điển hình

• Đóng cắt tải điện trở, hệ thống gia nhiệt, lò sấy, tủ sưởi hoặc cụm tải AC-1.
• Điều khiển tải 4 cực trong tủ điện phân phối và tủ điều khiển công nghiệp.
• Sử dụng trong mạch điều khiển động cơ nhỏ khi thông số tải phù hợp với khả năng AC-3 của thiết bị.
• Kết hợp với rơ le nhiệt, MCB, cầu chì hoặc thiết bị bảo vệ tải để tăng độ an toàn cho hệ thống.
• Ứng dụng trong hệ thống tự động hóa, HVAC, máy móc công nghiệp và dây chuyền sản xuất cần đóng cắt từ xa.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276978 - DILMP20(230V50/60HZ), người dùng nên ưu tiên nguồn hàng chính hãng, có chứng từ rõ ràng và được tư vấn đúng theo tải thực tế. Việc lựa chọn sai dòng điện, điện áp cuộn hút hoặc nhóm tải có thể làm giảm tuổi thọ contactor và ảnh hưởng đến độ an toàn của tủ điện.

Để mua contactor Eaton Moeller chính hãng, hãy đặt hàng tại thietbicodien. Chúng tôi cung cấp sản phẩm mới, tư vấn chọn đúng model theo điện áp điều khiển, dòng tải, ứng dụng thực tế và hỗ trợ giao hàng cho khách hàng công nghiệp trên toàn quốc.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276978 - DILMP20(230V50/60HZ) là thiết bị gì?

Đây là khởi động từ 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện bằng cơ cấu điện từ, phù hợp cho tủ điều khiển, tủ phân phối và các ứng dụng tải 4 cực.

2. Model DILMP20(230V50/60HZ) dùng điện áp cuộn hút bao nhiêu?

DILMP20(230V50/60HZ) sử dụng cuộn hút điều khiển 230 V AC, tần số 50/60 Hz. Khi cấp đúng điện áp vào A1-A2, contactor sẽ hút và đóng các tiếp điểm chính.

3. Sản phẩm này có mấy cực đóng cắt?

Sản phẩm là loại 4P, có bốn cực chính để đóng cắt đồng thời bốn đường mạch, thường dùng cho tải 3 pha có trung tính hoặc các ứng dụng cần ngắt cả 4 cực.

4. Vì sao tên sản phẩm ghi 20A nhưng dữ liệu Eaton thể hiện AC-1 là 22A?

DILMP20 là tên dòng/mã thương mại thường được thị trường gọi là contactor 20A. Theo dữ liệu kỹ thuật Eaton, dòng làm việc AC-1 của model này là 22 A. Khi thiết kế tủ điện, nên chọn theo thông số tải thực tế và nhóm sử dụng AC-1 hoặc AC-3.

5. Contactor này có dùng cho động cơ 5.5kW được không?

Theo dữ liệu kỹ thuật, sản phẩm có công suất làm việc AC-3 5.5 kW tại 380/400 V, 50 Hz. Tuy nhiên cần kiểm tra điện áp, dòng định mức động cơ, kiểu khởi động, điều kiện lắp đặt và thiết bị bảo vệ đi kèm trước khi sử dụng.

6. Nên lắp thêm thiết bị bảo vệ nào khi dùng Eaton Moeller DILMP20?

Nên kết hợp contactor với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp. Contactor đảm nhiệm chức năng đóng cắt, còn bảo vệ quá tải, ngắn mạch cần do thiết bị bảo vệ chuyên dụng đảm nhiệm.

7. DILMP20(230V50/60HZ) phù hợp nhất với ứng dụng nào?

Model này phù hợp với tủ điện công nghiệp, hệ thống sưởi, tải điện trở, mạch đóng cắt 4 cực, HVAC, máy móc sản xuất và các hệ thống cần điều khiển đóng cắt từ xa bằng cuộn hút 230 V AC.
