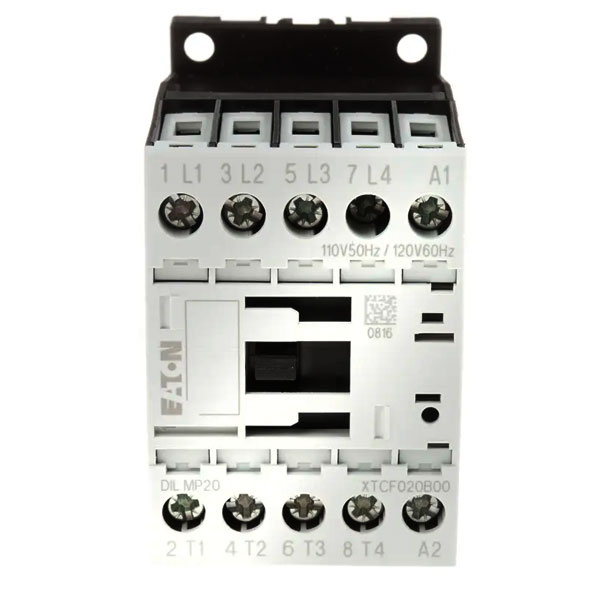

Khởi động từ (Contactor) Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ)

Khởi động từ Eaton Moeller 276967 - DILMP20(110V50HZ, 120V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt mạch điện công nghiệp, tải điện trở, tải chiếu sáng, tải 4 cực hoặc mạch động cơ phù hợp. Sản phẩm sử dụng cuộn hút AC với điện áp điều khiển 110 V AC 50 Hz hoặc 120 V AC 60 Hz, phù hợp cho tủ điện điều khiển, hệ thống tự động hóa và các ứng dụng cần đóng cắt ổn định.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và phân phối điện. Dòng contactor DILMP được thiết kế cho môi trường công nghiệp, ưu tiên độ bền cơ khí, khả năng đấu nối chắc chắn và tính tương thích với nhiều phụ kiện điều khiển của hệ sinh thái Eaton.

Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã hàng	276967
Model	DILMP20(110V50HZ,120V60HZ)
Số cực chính	4 cực
Kiểu vận hành	Cuộn hút AC
Điện áp cuộn hút	110 V AC 50 Hz hoặc 120 V AC 60 Hz
Dòng AC-1 theo dữ liệu Eaton	22 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Kiểu đầu nối	Đầu vít
Tiêu chuẩn/chứng nhận	IEC/EN 60947, UL, CSA, CE
Kích thước tham khảo	45 x 68 x 75 mm
Khối lượng tham khảo	0.237 kg

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho tải công nghiệp

Với cấu trúc contactor 4P, sản phẩm phù hợp cho các mạch cần đóng cắt đồng thời nhiều dây nguồn, bao gồm hệ 3 pha có dây trung tính hoặc các tải 4 cực theo yêu cầu thiết kế tủ điện.

Cuộn hút kép theo tần số lưới

Model DILMP20(110V50HZ, 120V60HZ) dùng cuộn hút AC hỗ trợ 110 V 50 Hz và 120 V 60 Hz, giúp linh hoạt khi dùng trong các hệ thống điều khiển có tiêu chuẩn điện áp khác nhau.

Đấu nối vít chắc chắn

Kiểu đầu nối vít giúp cố định dây dẫn ổn định, thuận tiện cho lắp đặt trong tủ điện công nghiệp, tủ điều khiển máy móc, hệ thống phân phối phụ tải và các cụm điều khiển động cơ.

Phù hợp cho mạch điều khiển và bảo vệ tải

Sản phẩm có thể kết hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải để tạo thành giải pháp đóng cắt và bảo vệ tải công nghiệp an toàn hơn trong vận hành thực tế.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

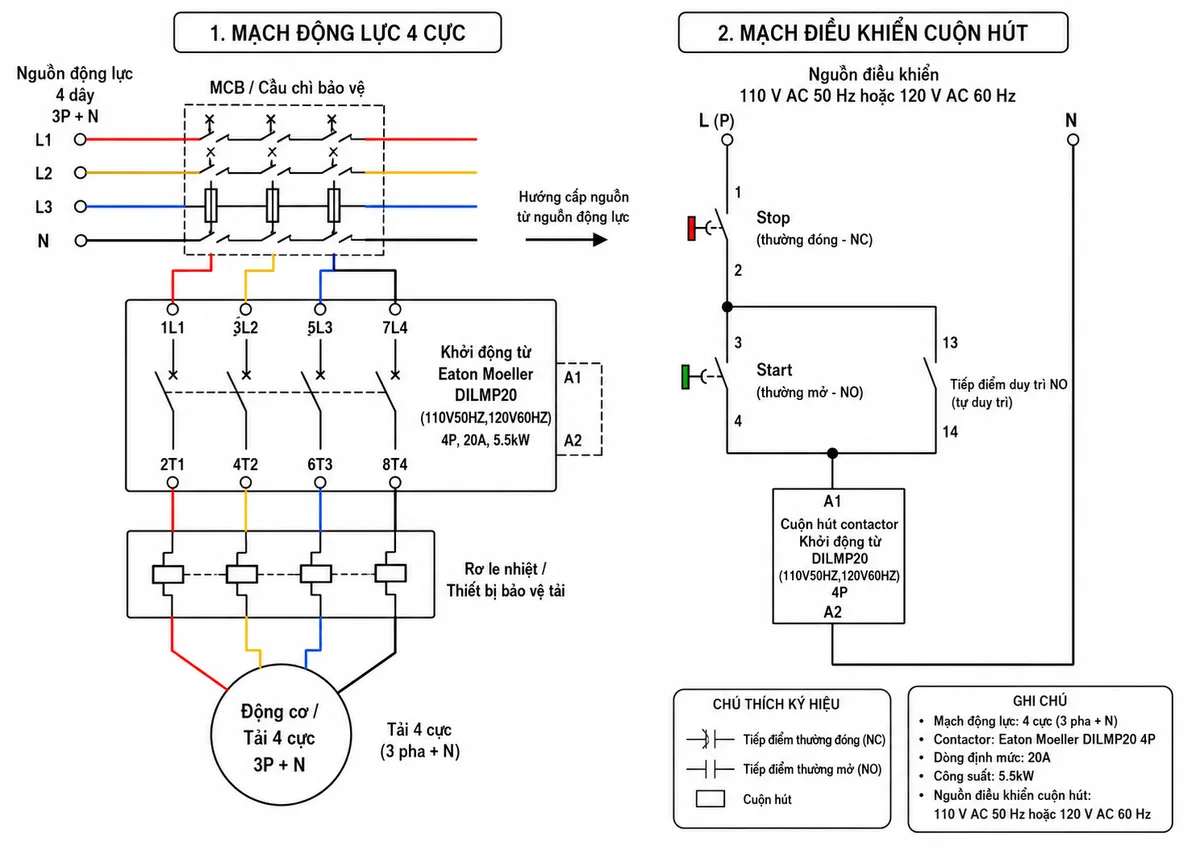

Khởi động từ Eaton Moeller 276967 có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua tín hiệu điều khiển đưa vào cuộn hút A1-A2. Khi cuộn hút được cấp đúng điện áp, cơ cấu điện từ hút lõi sắt, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất điện điều khiển hoặc nhấn Stop, cuộn hút nhả, tiếp điểm chính mở ra và tải được ngắt khỏi nguồn.

Nguyên lý hoạt động

Trong mạch điều khiển cơ bản, nút Stop thường đóng được mắc nối tiếp với nút Start thường mở và cuộn hút. Khi nhấn Start, cuộn hút A1-A2 có điện, contactor đóng các cực chính và tiếp điểm duy trì giữ trạng thái làm việc. Khi nhấn Stop hoặc thiết bị bảo vệ tác động, mạch cuộn hút bị ngắt, contactor mở ra để dừng tải.

Ứng dụng thực tế

Sản phẩm phù hợp cho tủ điện điều khiển động cơ, hệ thống HVAC, bơm, quạt, máy nén, dây chuyền sản xuất, cụm điều khiển tải điện trở, tải chiếu sáng và các hệ thống cần đóng cắt tải 4 cực. Khi lựa chọn, người dùng nên kiểm tra đúng điện áp cuộn hút, dòng tải, loại tải AC-1 hoặc AC-3 và phối hợp bảo vệ theo tiêu chuẩn của tủ điện.

Cam kết và nơi mua hàng

Khi cần mua contactor Eaton Moeller DILMP20 110V/120V cho tủ điện công nghiệp, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình 4 cực để đảm bảo tương thích với hệ thống hiện hữu.

Để đặt mua hàng chính hãng, nhận tư vấn chọn thiết bị và báo giá phù hợp, hãy liên hệ thietbicodien. Chúng tôi hỗ trợ kiểm tra model, tư vấn ứng dụng và cung cấp giải pháp thiết bị điện công nghiệp đúng nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276967 dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút AC với điện áp 110 V AC 50 Hz hoặc 120 V AC 60 Hz. Khi lắp đặt, cần kiểm tra đúng nguồn điều khiển trước khi cấp điện cho cuộn hút A1-A2.

DILMP20(110V50HZ,120V60HZ) là contactor mấy cực?

Đây là contactor 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời bốn đường nguồn hoặc tải 4 cực theo thiết kế hệ thống.

Sản phẩm có dùng cho động cơ 5.5 kW không?

Theo dữ liệu kỹ thuật của dòng sản phẩm, công suất AC-3 tại 380/400 V 50 Hz là 5.5 kW. Tuy nhiên, cần đối chiếu thêm điện áp, dòng tải thực tế, chế độ khởi động và thiết bị bảo vệ đi kèm trước khi chọn lắp.

Contactor Eaton Moeller 276967 có cần rơ le nhiệt không?

Contactor có chức năng đóng cắt mạch, không thay thế hoàn toàn thiết bị bảo vệ quá tải. Với tải động cơ, nên phối hợp thêm rơ le nhiệt hoặc bộ bảo vệ động cơ phù hợp để tăng an toàn vận hành.

Dòng AC-1 và AC-3 khác nhau như thế nào?

AC-1 thường dùng cho tải không cảm hoặc ít cảm như tải điện trở, còn AC-3 dùng cho động cơ lồng sóc trong chế độ khởi động và ngắt khi đang chạy. Khi chọn contactor, cần xác định đúng loại tải để tránh chọn thiếu công suất.

Model này phù hợp lắp trong tủ điện nào?

DILMP20(110V50HZ,120V60HZ) phù hợp cho tủ điều khiển máy, tủ phân phối phụ tải, tủ bơm, tủ quạt, hệ thống HVAC và các cụm điều khiển cần contactor 4 cực dùng cuộn hút 110 V hoặc 120 V AC.
