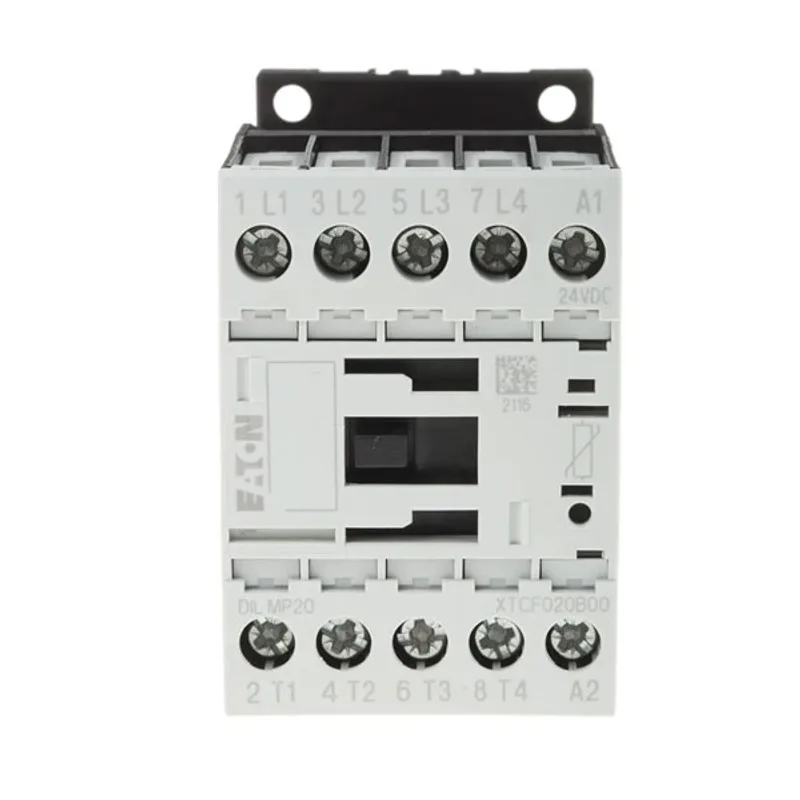

Khởi động từ (Contactor) Eaton Moeller 158236 - DILMP20(12V50/60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 158236 - DILMP20(12V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158236 - DILMP20(12V50/60HZ) 4P, 20A, 5.5kW là contactor 4 cực dùng cho hệ thống điều khiển và đóng cắt tải điện công nghiệp. Sản phẩm thuộc dòng Eaton Moeller DILMP, phù hợp cho các tải 4 cực, tải điện trở, gia nhiệt, chiếu sáng công nghiệp và mạch động cơ AC trong phạm vi thông số cho phép.

Model DILMP20(12V50/60HZ) sử dụng cuộn hút điều khiển 12 V AC 50/60 Hz, giúp tích hợp thuận tiện vào các tủ điện điều khiển dùng điện áp thấp. Sản phẩm mang thương hiệu eaton-moeller, xuất xứ Romania, hướng tới các ứng dụng yêu cầu thiết bị đóng cắt gọn, bền và dễ đấu nối.

Ưu điểm và tính năng nổi bật

• Contactor 4P cho phép đóng cắt đồng thời bốn cực, phù hợp với tải 3 pha kèm trung tính hoặc các tải 4 dây cần cách ly đồng bộ.
• Cuộn hút 12 V AC 50/60 Hz thích hợp cho mạch điều khiển điện áp thấp, giúp tăng tính an toàn cho thao tác và bảo trì tủ điện.
• Tiếp điểm chính 4 NO hỗ trợ đóng cắt tải AC theo nhóm cực 1-2, 3-4, 5-6 và 7-8.
• Đầu nối vít giúp đấu dây chắc chắn, dễ kiểm tra và phù hợp môi trường tủ điện công nghiệp.
• Ứng dụng AC-1 và AC-3 đáp ứng nhu cầu điều khiển tải điện trở, tải hơi cảm và động cơ AC trong giới hạn định mức.
• Thiết kế nhỏ gọn hỗ trợ lắp đặt trong tủ điều khiển, tủ phân phối, tủ máy và hệ thống tự động hóa.

Thông số kỹ thuật tham khảo

Kiểu thiết bị	Contactor 4 cực, vận hành bằng AC
Số cực	4 pole
Cấu hình tiếp điểm chính	4 tiếp điểm thường mở, không có tiếp điểm chính thường đóng
Điện áp cuộn hút	12 V AC, 50/60 Hz
Nhóm ứng dụng	AC-1 cho tải không cảm hoặc hơi cảm; AC-3 cho động cơ AC thông thường
Dòng định mức AC-1	Định danh 20 A/AC-1; dữ liệu vận hành theo điều kiện lắp đặt có thể đạt 22 A ở 40 °C và 20 A ở 60 °C
Dòng định mức AC-3 tại 400 V	12 A
Công suất động cơ AC-3 tại 400 V	5.5 kW
Điện áp cách điện định mức	690 V AC
Điện áp chịu xung định mức	8 kV
Kiểu đầu nối	Đầu nối vít
Cấp bảo vệ thiết bị	IP20
Nhiệt độ môi trường làm việc	-25 °C đến +60 °C khi lắp hở; -25 °C đến +40 °C khi lắp trong vỏ kín
Tiêu chuẩn tham chiếu	IEC/EN 60947, VDE 0660, UL, CSA

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải

DILMP20(12V50/60HZ) có nhiệm vụ đóng hoặc ngắt nguồn động lực cấp cho tải thông qua hệ tiếp điểm chính. Khi cuộn hút A1-A2 được cấp điện 12 V AC, cơ cấu điện từ bên trong contactor hút lõi từ, làm các tiếp điểm chính đóng lại để cấp nguồn ra tải. Khi mạch điều khiển mất điện hoặc nút Stop được nhấn, cuộn hút nhả, tiếp điểm mở ra và tải được ngắt khỏi nguồn.

Khởi động từ 4 cực Eaton Moeller thường được lắp trong tủ điều khiển động cơ, tủ máy, hệ thống gia nhiệt, hệ thống chiếu sáng công nghiệp hoặc các mạch tải cần đóng cắt đồng thời nhiều cực. Khi dùng cho động cơ, cần phối hợp với thiết bị bảo vệ quá tải, cầu chì hoặc MCB/MCCB theo thiết kế tủ điện thực tế.

Nguyên lý điều khiển

Trong mạch điều khiển tiêu chuẩn, nguồn 12 V AC 50/60 Hz đi qua nút Stop thường đóng và nút Start thường mở trước khi cấp vào cuộn hút A1-A2. Khi nhấn Start, cuộn hút có điện và contactor đóng. Nếu dùng tiếp điểm phụ tự giữ, mạch có thể duy trì trạng thái đóng sau khi nhả nút Start. Khi nhấn Stop hoặc khi thiết bị bảo vệ tải tác động, cuộn hút mất điện, contactor nhả và ngắt nguồn cấp cho tải.

Nguyên lý này giúp điều khiển động cơ và tải công nghiệp từ xa, giảm thao tác trực tiếp trên mạch động lực và cho phép tích hợp thêm các lớp bảo vệ như quá tải, mất pha, ngắn mạch hoặc liên động an toàn tùy theo yêu cầu hệ thống.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 158236 - DILMP20(12V50/60HZ) cho tủ điện công nghiệp, người dùng nên chọn đúng model, đúng điện áp cuộn hút và kiểm tra tải thực tế trước khi lắp đặt. Việc chọn sai điện áp điều khiển hoặc chọn contactor không phù hợp dòng tải có thể làm thiết bị không hút, hút yếu, quá nhiệt hoặc giảm tuổi thọ tiếp điểm.

Để mua hàng chính hãng, đúng model và được tư vấn phù hợp với ứng dụng thực tế, hãy đặt mua tại thietbicodien. thietbicodien cung cấp thiết bị điện công nghiệp phục vụ tủ điều khiển, tủ phân phối, hệ thống máy móc và dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 158236 - DILMP20(12V50/60HZ) dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút 12 V AC 50/60 Hz. Không nên dùng nguồn DC hoặc điện áp AC khác nếu không đúng thông số cuộn hút của model này.

DILMP20(12V50/60HZ) là contactor mấy cực?

DILMP20(12V50/60HZ) là contactor 4 cực, có bốn tiếp điểm chính thường mở, phù hợp các mạch cần đóng cắt đồng thời bốn đường nguồn hoặc bốn cực tải.

Sản phẩm có dùng cho động cơ 5.5kW được không?

Có thể dùng cho động cơ AC trong phạm vi định mức phù hợp; tại nhóm ứng dụng AC-3 ở 400 V, công suất tham khảo là 5.5 kW. Khi lắp thực tế, cần kiểm tra dòng động cơ, chế độ khởi động, tần suất đóng cắt và phối hợp bảo vệ quá tải.

Contactor Eaton Moeller DILMP20 có cần rơ le nhiệt không?

Nếu điều khiển động cơ, nên phối hợp với rơ le nhiệt hoặc thiết bị bảo vệ quá tải để bảo vệ động cơ khi quá dòng kéo dài. Contactor chủ yếu làm nhiệm vụ đóng cắt, không thay thế cho thiết bị bảo vệ quá tải hoặc ngắn mạch.

DILMP20(12V50/60HZ) phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển động cơ, hệ thống gia nhiệt, tải điện trở, mạch chiếu sáng công nghiệp, tải 4 dây và các hệ thống máy cần đóng cắt tải bằng tín hiệu điều khiển điện áp thấp.

Cần lưu ý gì khi đấu dây model DILMP20(12V50/60HZ)?

Cần đấu đúng cực cuộn hút A1-A2 với nguồn 12 V AC, đấu đúng các cặp tiếp điểm chính 1-2, 3-4, 5-6, 7-8 và luôn bố trí MCB, cầu chì hoặc thiết bị bảo vệ phù hợp ở mạch động lực. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện.
