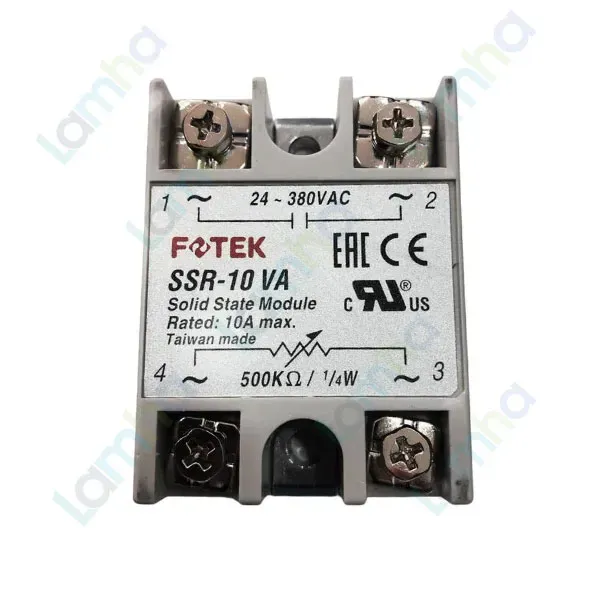

Module bán dẫn một pha Fotek SSR-10VA (Input: Biến trở 500 KΩ, Output: 24 ~ 380VAC, 10A)

Module bán dẫn một pha Fotek SSR-10VA – điều chỉnh công suất tải AC bằng biến trở

Module bán dẫn một pha Fotek SSR-10VA là thiết bị điều khiển công suất tải xoay chiều bằng biến trở ngoài. Sản phẩm nhận tín hiệu từ biến trở 500 kΩ và điều chỉnh góc kích linh kiện bán dẫn để thay đổi công suất cấp cho tải một pha.

Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Dòng SSR-VA được phát triển cho những ứng dụng cần điều chỉnh công suất AC liên tục, không sử dụng tiếp điểm đóng cắt cơ khí.

Ưu điểm và tính năng nổi bật của Fotek SSR-10VA

• Điều khiển công suất theo góc pha, cho phép thay đổi mức năng lượng cấp cho tải thông qua biến trở ngoài.
• Không có tiếp điểm cơ khí nên vận hành êm, không phát sinh hồ quang tiếp điểm và hạn chế hao mòn do đóng cắt.
• Thời gian đáp ứng nhanh, phù hợp với hệ thống điều chỉnh nhiệt hoặc công suất cần phản hồi liên tục.
• Khả năng cách điện và chịu điện áp xung cao, hỗ trợ tăng độ ổn định trong môi trường điện công nghiệp.
• Tích hợp mạch bảo vệ quá nhiệt của dòng SSR-VA, góp phần hạn chế hư hỏng khi nhiệt độ module tăng bất thường.
• Kết cấu dạng module đầu nối vít thuận tiện cho việc lắp trong tủ điện và kết nối với tải AC một pha.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn điều chỉnh công suất AC một pha
Phương thức điều khiển	Điều khiển góc pha
Tín hiệu điều khiển	Biến trở ngoài
Giá trị biến trở dùng với nguồn 220 VAC	500 kΩ
Công suất tối thiểu của biến trở	1/4 W
Dải điện áp tải	24–380 VAC
Dòng tải định mức	Tối đa 10 A đối với tải thuần trở
Dòng xung chịu được	135 A
Điện áp đỉnh chịu được	Tối thiểu 1.200 VAC
Dòng rò	Tối đa 5,0 mA
Thời gian đáp ứng	Tối đa 1,0 ms
Độ bền điện môi	4 kVrms
Điện trở cách điện	100 MΩ tại 500 VDC
Mạch bảo vệ quá nhiệt	Ngưỡng 120°C
Môi trường làm việc	-40°C đến +80°C; độ ẩm tương đối 35–85%

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều chỉnh công suất

SSR-10VA được mắc nối tiếp với tải trên mạch điện xoay chiều một pha. Biến trở ngoài tạo lệnh điều chỉnh để module thay đổi công suất điện truyền từ nguồn tới tải. Thiết bị phù hợp với yêu cầu điều chỉnh liên tục thay vì chỉ bật hoặc tắt tải.

Nguyên lý điều khiển góc pha

Khi người vận hành xoay biến trở, mạch điều khiển thay đổi thời điểm kích Triac trong từng bán kỳ của điện áp xoay chiều. Góc dẫn càng lớn thì điện áp hiệu dụng và công suất truyền tới tải càng cao; góc dẫn càng nhỏ thì công suất tải càng giảm.

Do sử dụng nguyên lý điều khiển pha, điện áp trên tải là dạng sóng sin được cắt pha. Đây không phải phương thức đóng cắt tại điểm không như SSR bật/tắt thông thường. Khi thiết kế hệ thống, cần đánh giá nhiễu điện từ, đặc tính tải và biện pháp lọc phù hợp.

Ứng dụng phù hợp

• Điều chỉnh công suất điện trở gia nhiệt trong máy sấy, máy đóng gói và thiết bị xử lý nhiệt.
• Điều khiển nhiệt lượng của thanh nhiệt, bàn nhiệt hoặc buồng gia nhiệt.
• Điều chỉnh độ sáng và công suất của đèn sợi đốt hoặc đèn hồng ngoại.
• Điều chỉnh thủ công công suất tải thuần trở trong máy móc và tủ điều khiển công nghiệp.

Dòng định mức của module được công bố cho tải thuần trở. Với tải có dòng khởi động hoặc điện áp xung lớn, cần tính toán hệ số dự phòng riêng. Khi vận hành ở dòng cao, module phải được lắp trên tản nhiệt phù hợp, sử dụng vật liệu dẫn nhiệt và bố trí thông gió tốt. Cầu chì bán dẫn tác động nhanh cũng nên được lắp để bảo vệ module khi tải ngắn mạch.

Cam kết và nơi mua hàng

Khách hàng cần mua Fotek SSR-10VA chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn biến trở, tản nhiệt, cầu chì bảo vệ và phương án lắp đặt phù hợp với tải thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin kỹ thuật, hỗ trợ kiểm tra mã hàng và tư vấn ứng dụng trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

Fotek SSR-10VA dùng để làm gì?

Thiết bị dùng để điều chỉnh công suất của tải AC một pha thông qua biến trở ngoài, phù hợp nhất với điện trở gia nhiệt, đèn sợi đốt và đèn hồng ngoại.

SSR-10VA sử dụng loại biến trở nào?

Theo tài liệu của hãng, với hệ thống 220 VAC, module sử dụng biến trở 500 kΩ có công suất tối thiểu 1/4 W. Cần đấu đúng sơ đồ của nhà sản xuất.

SSR-10VA có phải loại đóng cắt tại điểm không không?

Không. Sản phẩm sử dụng phương pháp điều khiển góc pha để thay đổi góc dẫn của Triac và điều chỉnh công suất tải.

Dòng 10 A có áp dụng cho mọi loại tải không?

Không. Mức dòng tối đa 10 A được công bố tương ứng với tải thuần trở. Tải có dòng khởi động lớn cần được giảm tải và lựa chọn module có dự phòng dòng phù hợp.

SSR-10VA có cần lắp tản nhiệt không?

Nhu cầu tản nhiệt phụ thuộc vào dòng tải, nhiệt độ môi trường và điều kiện thông gió. Khi module làm việc với dòng tải cao, cần sử dụng tản nhiệt thích hợp cùng keo hoặc tấm dẫn nhiệt.

Module có điều khiển được tải DC không?

Không. Ngõ ra của sản phẩm được thiết kế cho tải xoay chiều trong dải điện áp quy định, không dùng để điều khiển tải DC.

Có thể dùng SSR-10VA như một SSR bật tắt thông thường không?

Sản phẩm được tối ưu cho điều chỉnh công suất bằng biến trở. Nếu ứng dụng chỉ yêu cầu bật hoặc tắt tải bằng tín hiệu DC hay AC, nên chọn đúng dòng SSR-DA hoặc SSR-AA tương ứng.
