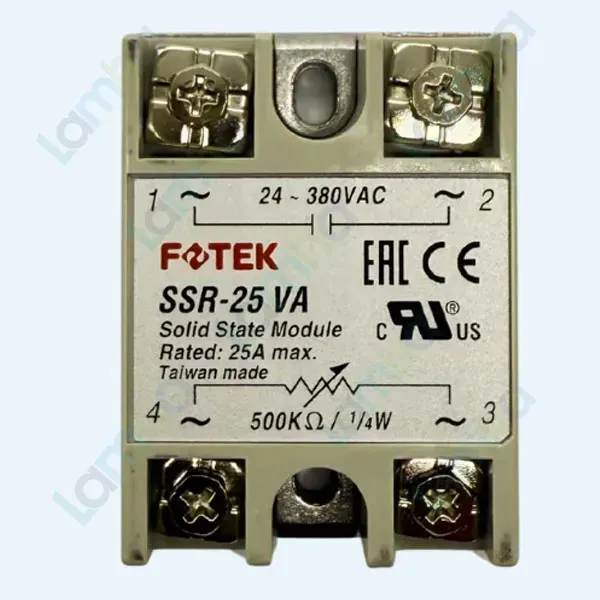

Module bán dẫn một pha Fotek SSR-25VA (Input: Biến trở 500 KΩ, Output: 24 ~ 380VAC, 25A)

Giới thiệu module bán dẫn một pha Fotek SSR-25VA

Module bán dẫn một pha Fotek SSR-25VA là thiết bị điều chỉnh công suất tải AC bằng biến trở ngoài. Phiên bản này nhận tín hiệu điều khiển từ biến trở 500 kΩ, làm việc với điện áp tải 24–380 VAC và chịu dòng tải tối đa 25 A.

Fotek là thương hiệu thiết bị điều khiển công nghiệp có nguồn gốc từ Đài Loan. Dòng SSR-VA được phát triển cho các ứng dụng cần điều chỉnh thủ công công suất của tải xoay chiều một pha mà không sử dụng tiếp điểm cơ khí.

Ưu điểm và tính năng nổi bật của Fotek SSR-25VA

• Điều chỉnh công suất AC bằng biến trở, thuận tiện cho các hệ thống cần người vận hành thay đổi mức gia nhiệt hoặc công suất tải trực tiếp.
• Sử dụng linh kiện bán dẫn nên không phát sinh hồ quang và không có hiện tượng mòn tiếp điểm như relay điện cơ.
• Tích hợp mạch bảo vệ quá nhiệt ở 120°C, hỗ trợ hạn chế hư hỏng module khi nhiệt độ vận hành tăng cao.
• Khả năng chịu dòng xung lớn và mạch hấp thụ xung kép giúp nâng cao độ ổn định trước các nhiễu quá độ trên đường nguồn.
• Độ bền điện môi và điện trở cách điện cao, phù hợp với yêu cầu cách ly trong thiết bị điều khiển công nghiệp.
• Thiết kế dạng module nhỏ gọn, thuận tiện lắp cùng bộ tản nhiệt trong tủ điện hoặc cụm điều khiển máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, biến trở điều khiển sang ngõ ra AC
Phương pháp điều khiển	Điều khiển góc pha bằng biến trở ngoài
Biến trở điều khiển	500 kΩ
Dải điện áp tải	24–380 VAC
Dòng tải tối đa	25 A
Phần tử công suất	TRIAC
Ngưỡng bảo vệ quá nhiệt	120°C
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ xung	Mạch hấp thụ xung kép
Tiêu chuẩn được công bố cho dòng sản phẩm	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

SSR-25VA dùng để thay đổi công suất cung cấp cho tải AC một pha. Người vận hành xoay biến trở để tăng hoặc giảm mức công suất mà không phải thực hiện đóng cắt cơ khí liên tục.

Nguyên lý hoạt động

Biến trở ngoài làm thay đổi tín hiệu đưa vào mạch điều khiển của module. Mạch này điều chỉnh góc kích của TRIAC trong từng chu kỳ điện áp xoay chiều, qua đó thay đổi phần dạng sóng được truyền tới tải. Khi thay đổi vị trí biến trở, điện áp hiệu dụng và công suất nhận được trên tải cũng thay đổi tương ứng.

Đây là phương pháp điều khiển góc pha, vì vậy SSR-25VA không nên được sử dụng như một relay ON/OFF zero-cross thông thường. Khi vận hành, module phát sinh nhiệt và cần được lắp trên bộ tản nhiệt phù hợp; khả năng mang tải thực tế còn phụ thuộc nhiệt độ môi trường, thông gió và điều kiện lắp đặt.

Ứng dụng phù hợp

• Điều chỉnh công suất điện trở gia nhiệt trong máy đóng gói, máy sấy, lò điện và thiết bị gia nhiệt công nghiệp.
• Điều chỉnh độ sáng của đèn sợi đốt hoặc tải thuần trở AC tương thích.
• Điều khiển thủ công công suất tải trong tủ điện, máy sản xuất và thiết bị thí nghiệm.
• Thay thế giải pháp điều chỉnh cơ khí trong các hệ thống cần vận hành thường xuyên, êm và không phát sinh hồ quang tiếp điểm.

Đối với tải cảm, tải có dòng khởi động lớn hoặc thiết bị điện tử nhạy với dạng sóng, cần kiểm tra khả năng tương thích và chọn hệ số dự phòng dòng thích hợp trước khi lắp đặt.

Cam kết và nơi mua hàng

Khi chọn mua Fotek SSR-25VA chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, loại điều khiển bằng biến trở, dải điện áp tải và dòng định mức. Sản phẩm nên được sử dụng cùng tản nhiệt, thiết bị bảo vệ quá dòng và phụ kiện lắp đặt phù hợp với tải thực tế.

Mua Fotek SSR-25VA chính hãng tại thietbicodien để được hỗ trợ kiểm tra thông số, lựa chọn phụ kiện tản nhiệt và tư vấn phương án ứng dụng phù hợp.

Câu hỏi thường gặp (FAQ)

Fotek SSR-25VA dùng để làm gì?

Thiết bị dùng để điều chỉnh công suất của tải AC một pha thông qua biến trở ngoài, phù hợp nhất với điện trở gia nhiệt và các tải thuần trở tương thích.

SSR-25VA có thể điều khiển bằng tín hiệu PLC 24 VDC không?

Không trực tiếp. Đây là phiên bản nhận điều khiển từ biến trở 500 kΩ, không phải loại đầu vào DC tiêu chuẩn. Nếu cần điều khiển ON/OFF bằng PLC, nên chọn đúng dòng SSR có đầu vào DC theo yêu cầu hệ thống.

Dòng 25 A có phải là dòng tải sử dụng liên tục trong mọi điều kiện không?

Không. 25 A là dòng tải tối đa được công bố cho model. Dòng làm việc thực tế phải được xác định theo loại tải, dòng khởi động, nhiệt độ môi trường, bộ tản nhiệt và hệ số dự phòng an toàn.

SSR-25VA có cần lắp bộ tản nhiệt không?

Có. Module bán dẫn tạo ra nhiệt khi dẫn dòng, vì vậy cần lắp trên tản nhiệt có kích thước phù hợp, sử dụng vật liệu truyền nhiệt và bảo đảm thông gió cho tủ điện.

SSR-25VA có phải loại đóng cắt zero-cross không?

SSR-25VA sử dụng phương pháp điều khiển góc pha để thay đổi công suất đầu ra theo vị trí biến trở. Không nên xem thiết bị như một SSR ON/OFF zero-cross thông thường.

Thiết bị có điều khiển được tải 380 VAC không?

Dải điện áp tải được công bố là 24–380 VAC. Tuy nhiên, biến trở, cách đấu dây, mức cách điện, tản nhiệt và thiết bị bảo vệ phải được lựa chọn theo đúng điện áp làm việc thực tế và tài liệu kỹ thuật của nhà sản xuất.

Cần lưu ý gì khi lắp đặt Fotek SSR-25VA?

Cần ngắt nguồn trước khi đấu dây, lắp cầu chì hoặc thiết bị bảo vệ phù hợp, siết chắc đầu nối, bố trí tản nhiệt và giữ khoảng cách an toàn với phần mang điện. Việc lắp đặt nên do nhân sự có chuyên môn điện thực hiện.
