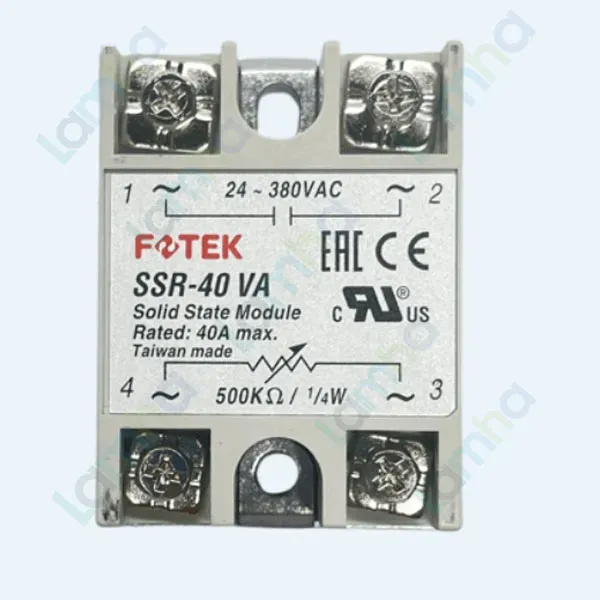

Module bán dẫn một pha Fotek SSR-40VA (Input: Biến trở 500 KΩ, Output: 24 ~ 380VAC, 40A)

Module bán dẫn một pha Fotek SSR-40VA điều khiển bằng biến trở

Module bán dẫn một pha Fotek SSR-40VA là bộ điều khiển công suất tải AC sử dụng biến trở ngoài để thay đổi góc kích của phần tử bán dẫn. Sản phẩm nhận tín hiệu từ biến trở 500 kΩ, làm việc với điện áp tải 24–380 VAC và có dòng tải định mức tối đa 40 A đối với tải thuần trở.

Fotek là thương hiệu thiết bị tự động hóa có trụ sở tại Đài Bắc, Đài Loan. Hãng cung cấp nhiều dòng cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn dùng trong hệ thống điện công nghiệp. SSR-40VA thuộc dòng SSR-VA điều khiển tải AC bằng biến trở, phù hợp với những ứng dụng cần điều chỉnh công suất thủ công.

Ưu điểm và tính năng nổi bật của Fotek SSR-40VA

• Điều khiển công suất bằng biến trở 500 kΩ, thuận tiện khi cần tăng hoặc giảm mức gia nhiệt trực tiếp.
• Sử dụng phương pháp điều khiển góc pha, cho phép thay đổi phần điện áp hiệu dụng và công suất truyền tới tải AC.
• Dòng tải tối đa 40 A đối với tải thuần trở trong điều kiện lắp đặt và tản nhiệt phù hợp.
• Không sử dụng tiếp điểm cơ khí nên vận hành êm, không phát sinh tia lửa điện tại tiếp điểm và phù hợp với hoạt động đóng cắt thường xuyên.
• Khả năng chịu dòng xung và điện áp xung cao, hỗ trợ nâng cao độ ổn định trong môi trường công nghiệp.
• Độ bền điện môi 4 kVrms và điện trở cách điện trên 100 MΩ tại 500 VDC.
• Tích hợp mạch bảo vệ quá nhiệt ở mức 120°C theo công bố của dòng SSR-VA.
• Dòng sản phẩm được Fotek công bố phù hợp các tiêu chuẩn EN 60947-4-3 và EN 60950.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại module	Module bán dẫn điều chỉnh công suất một pha
Phương thức điều khiển	Điều khiển góc pha
Tín hiệu điều khiển	Biến trở ngoài
Giá trị biến trở theo nguồn 220 VAC	500 kΩ
Công suất tối thiểu của biến trở	1/4 W
Điện áp tải	24–380 VAC
Dòng tải định mức	Tối đa 40 A đối với tải thuần trở
Dòng xung chịu được	410 A
Điện áp đỉnh chịu được	Tối thiểu 1.200 VAC
Giá trị I²t công bố	664 A²s
Dòng rò	Tối đa 5 mA
Thời gian đáp ứng	Tối đa 1 ms
Độ bền điện môi	4 kVrms
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Môi trường hoạt động	-40 đến +80°C; độ ẩm tương đối 35–85%

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều chỉnh công suất tải AC

SSR-40VA điều khiển tải AC bằng cách thay đổi góc dẫn của triac trong từng nửa chu kỳ điện xoay chiều. Khi người vận hành xoay biến trở, mạch điều khiển thay đổi thời điểm kích triac, từ đó thay đổi phần dạng sóng được cấp cho tải. Điện áp hiệu dụng và công suất tiêu thụ của tải vì vậy tăng hoặc giảm tương ứng.

Đây là phương pháp điều khiển góc pha, khác với chế độ đóng hoặc ngắt đơn thuần của SSR zero-cross. Nhờ khả năng điều chỉnh liên tục, module thích hợp cho các hệ thống cần đặt mức công suất bằng tay thay vì chỉ bật hoặc tắt tải.

Ứng dụng phù hợp

• Điều chỉnh công suất điện trở gia nhiệt trong tủ sấy, máy đóng gói, máy ép nhiệt và thiết bị chế biến.
• Điều chỉnh nhiệt lượng của thanh nhiệt, dây nhiệt và bộ gia nhiệt công nghiệp.
• Điều chỉnh độ sáng của đèn sợi đốt hoặc đèn hồng ngoại có đặc tính tải phù hợp.
• Điều khiển công suất trong các máy móc sử dụng nguồn AC một pha 24–380 VAC.
• Thay thế giải pháp điều chỉnh công suất bằng tiếp điểm cơ khí trong những hệ thống cần vận hành êm và đóng cắt thường xuyên.

Lưu ý khi lựa chọn và lắp đặt

Dòng 40 A là giá trị tối đa được công bố cho tải thuần trở. Khi điều khiển đèn, động cơ, biến áp hoặc tải có dòng khởi động lớn, người thiết kế phải tính hệ số dự phòng theo đặc tính thực tế của tải. SSR cần được gắn lên tản nhiệt phù hợp, sử dụng keo hoặc tấm dẫn nhiệt và bảo đảm thông gió cho tủ điện.

Nên lắp cầu chì bán dẫn tác động nhanh để bảo vệ module khi tải bị ngắn mạch. Giá trị I²t của cầu chì phải được lựa chọn theo hướng dẫn của Fotek và nhỏ hơn giới hạn bảo vệ yêu cầu. Trước khi đấu dây hoặc bảo trì, phải ngắt nguồn hoàn toàn, kiểm tra đúng sơ đồ chân và siết chắc các đầu nối.

Cam kết và nơi mua Fotek SSR-40VA chính hãng

Để được tư vấn lựa chọn đúng module, biến trở, tản nhiệt và thiết bị bảo vệ đi kèm, khách hàng có thể đặt mua Fotek SSR-40VA chính hãng tại thietbicodien. Sản phẩm được hỗ trợ kiểm tra thông số, đối chiếu ứng dụng và lựa chọn cấu hình phù hợp với tải thực tế.

Câu hỏi thường gặp (FAQ)

Fotek SSR-40VA dùng tín hiệu điều khiển nào?

Module sử dụng biến trở ngoài để điều chỉnh công suất. Với nguồn 220 VAC, catalogue quy định biến trở 500 kΩ và công suất tối thiểu 1/4 W.

SSR-40VA có phải loại đóng cắt zero-cross không?

Không. SSR-40VA sử dụng điều khiển góc pha, trong đó biến trở thay đổi góc kích triac để điều chỉnh điện áp hiệu dụng và công suất cấp cho tải.

SSR-40VA có thể tải liên tục đủ 40 A không?

40 A là dòng tối đa đối với tải thuần trở trong điều kiện tản nhiệt thích hợp. Dòng sử dụng thực tế phải được xác định theo nhiệt độ môi trường, khả năng tản nhiệt, dòng khởi động và loại tải.

Module có cần lắp tản nhiệt không?

Có. Khi làm việc với dòng tải đáng kể, module phải được lắp trên tản nhiệt được tính toán phù hợp. Bề mặt tiếp xúc nên sử dụng keo hoặc tấm dẫn nhiệt để truyền nhiệt hiệu quả.

SSR-40VA phù hợp nhất với loại tải nào?

Sản phẩm phù hợp nhất với tải thuần trở như điện trở gia nhiệt, thanh nhiệt, dây nhiệt và một số loại đèn sợi đốt hoặc đèn hồng ngoại. Với tải cảm, biến áp hoặc động cơ, cần kiểm tra khả năng tương thích và tính thêm hệ số dự phòng.

Điện áp tải của SSR-40VA là bao nhiêu?

Module tiêu chuẩn làm việc với tải AC trong dải 24–380 VAC. Không nên sử dụng vượt quá dải điện áp hoặc dòng điện do nhà sản xuất công bố.

Có cần dùng cầu chì bảo vệ SSR không?

Có. Cầu chì bán dẫn tác động nhanh giúp hạn chế hư hỏng khi tải ngắn mạch. Cầu chì phải được chọn theo giá trị I²t và hướng dẫn bảo vệ của nhà sản xuất.
