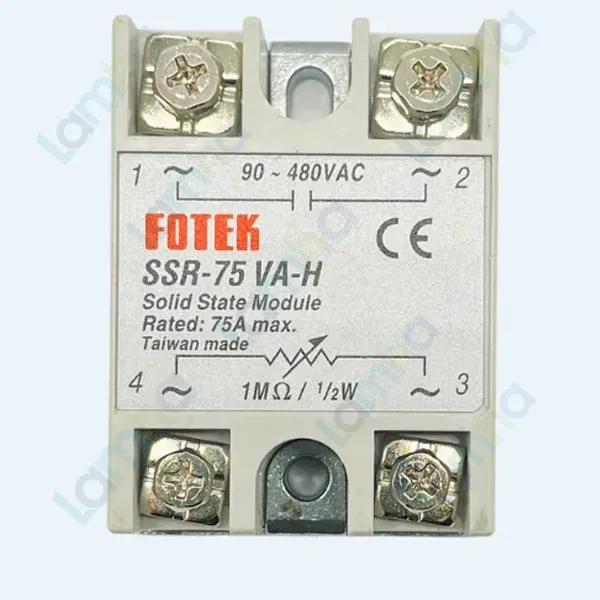

Module bán dẫn một pha Fotek SSR-75VA-H (Input: Biến trở 1MΩ, Output: 90 ~ 480VAC, 75A)

Giới thiệu Module bán dẫn một pha Fotek SSR-75VA-H

Module bán dẫn một pha Fotek SSR-75VA-H, model SSR-75VA-H, là thiết bị điều chỉnh công suất tải AC bằng biến trở ngoài. Sản phẩm thuộc dòng SSR-VA điện áp cao của Fotek, thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Loan.

Thiết bị nhận tín hiệu điều chỉnh từ biến trở 1 MΩ và điều khiển tải một pha trong dải 90–480 VAC, với dòng tải định mức tối đa 75 A. Nhờ sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí, module phù hợp với các hệ thống cần điều chỉnh công suất thường xuyên, vận hành êm và hạn chế hao mòn tiếp điểm.

Ưu điểm và tính năng nổi bật của SSR-75VA-H

• Điều chỉnh công suất tải AC bằng biến trở, thuận tiện cho các ứng dụng cần thay đổi mức gia nhiệt hoặc công suất đầu ra.
• Phiên bản điện áp cao hỗ trợ dải điện áp tải rộng, thích hợp với nhiều hệ thống điện công nghiệp một pha.
• Mạch bán dẫn không sử dụng tiếp điểm đóng cắt cơ khí, giúp vận hành không phát sinh tiếng đóng relay và đáp ứng tốt khi phải điều chỉnh thường xuyên.
• Mạch bảo vệ quá nhiệt tích hợp giúp tăng mức độ an toàn cho module khi nhiệt độ làm việc vượt ngưỡng thiết kế.
• Khả năng cách điện cao giữa các phần mạch, đồng thời chịu được dòng xung và điện áp xung trong môi trường công nghiệp.
• Phù hợp với các yêu cầu của EN60947-4-3 và EN60950 theo công bố của nhà sản xuất.

Thông số và đặc tính chính

Thông số	Giá trị
Loại thiết bị	Module bán dẫn điều chỉnh công suất một pha
Phương thức điều khiển đầu vào	Biến trở 1 MΩ
Điện áp tải	90–480 VAC
Dòng tải định mức tối đa	75 A
Phương pháp điều khiển công suất	Điều khiển góc mở Triac
Độ bền điện môi	Trên 4 kV
Trở kháng cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ tại 120°C
Khả năng chịu xung	Chịu dòng xung và điện áp xung cao
Tiêu chuẩn công bố	EN60947-4-3 và EN60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều chỉnh công suất

Fotek SSR-75VA-H được sử dụng để điều chỉnh lượng công suất cấp cho tải điện xoay chiều một pha. Người vận hành thay đổi giá trị biến trở để tăng hoặc giảm mức công suất đầu ra mà không cần đóng cắt tải liên tục bằng contactor hoặc relay cơ khí.

Nguyên lý hoạt động

Khi vị trí biến trở thay đổi, mạch điều khiển bên trong module thay đổi góc kích của Triac trong từng bán kỳ điện áp AC. Góc kích quyết định khoảng thời gian Triac dẫn điện, qua đó thay đổi điện áp hiệu dụng và công suất truyền đến tải. Đây là phương pháp điều khiển góc pha, không phải phương pháp biến đổi điện áp bằng biến áp.

Module cần được mắc nối tiếp với tải theo sơ đồ của nhà sản xuất. Ở mức dòng lớn, thiết bị phải được lắp trên bộ tản nhiệt phù hợp, sử dụng vật liệu dẫn nhiệt và đặt tại vị trí thông thoáng. Mạch tải cũng cần có thiết bị đóng cắt cách ly và cầu chì bán dẫn được lựa chọn theo đặc tính I²t của module.

Ứng dụng tiêu biểu

• Điều chỉnh công suất điện trở gia nhiệt trong tủ sấy, lò sấy và buồng nhiệt.
• Điều khiển nhiệt cho máy đóng gói, máy ép nhựa và thiết bị gia nhiệt khuôn.
• Điều chỉnh công suất bộ gia nhiệt trong dây chuyền chế biến và sản xuất công nghiệp.
• Điều khiển độ sáng của tải chiếu sáng có đặc tính tương thích với phương pháp điều khiển góc pha.
• Các hệ thống tải thuần trở một pha cần thay đổi công suất bằng núm xoay.

Dòng 75 A là giá trị định mức tối đa và gắn với điều kiện tải, tản nhiệt cũng như nhiệt độ môi trường phù hợp. Với tải có dòng khởi động lớn, tải cảm hoặc tải có điện dung, cần kiểm tra dòng xung, điện áp xung và áp dụng hệ số giảm tải trước khi lựa chọn.

Cam kết và nơi mua Fotek SSR-75VA-H

Để lựa chọn đúng module bán dẫn Fotek chính hãng, khách hàng cần kiểm tra đầy đủ model, phương thức điều khiển, điện áp tải, dòng tải và yêu cầu tản nhiệt của hệ thống. thietbicodien hỗ trợ đối chiếu mã hàng, tư vấn lựa chọn phụ kiện tản nhiệt và giải pháp bảo vệ phù hợp với từng ứng dụng.

Đặt mua Fotek SSR-75VA-H chính hãng tại thietbicodien để được hỗ trợ lựa chọn đúng sản phẩm cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Fotek SSR-75VA-H dùng để làm gì?

Thiết bị dùng để điều chỉnh công suất tải AC một pha, đặc biệt phù hợp với điện trở gia nhiệt trong lò sấy, máy đóng gói, máy ép nhựa và các hệ thống điều khiển nhiệt.

SSR-75VA-H có hoạt động giống relay bán dẫn đóng ngắt thông thường không?

Không hoàn toàn. Dòng VA điều chỉnh công suất bằng cách thay đổi góc kích Triac theo vị trí biến trở, trong khi relay bán dẫn đóng ngắt thông thường chủ yếu chuyển tải giữa trạng thái bật và tắt.

SSR-75VA-H sử dụng loại biến trở nào?

Model này sử dụng biến trở 1 MΩ làm phần tử điều chỉnh đầu vào. Biến trở cần được đấu đúng theo sơ đồ kỹ thuật của nhà sản xuất.

Module có cần lắp bộ tản nhiệt không?

Có. Khi điều khiển tải công suất lớn, module phát sinh nhiệt và phải được lắp với bộ tản nhiệt phù hợp, có vật liệu dẫn nhiệt tốt và không gian thông gió đầy đủ.

Có thể sử dụng liên tục ở mức 75 A cho mọi loại tải không?

Không. Đây là dòng tải định mức tối đa và không đồng nghĩa thiết bị có thể vận hành ở mức này trong mọi điều kiện. Cần xét loại tải, nhiệt độ môi trường, khả năng tản nhiệt, chu kỳ hoạt động và dòng khởi động thực tế.

SSR-75VA-H có bảo vệ quá nhiệt không?

Có. Module được nhà sản xuất công bố tích hợp mạch bảo vệ quá nhiệt tại ngưỡng thể hiện trong bảng thông số. Tính năng này không thay thế yêu cầu lắp bộ tản nhiệt và thiết kế thông gió đúng kỹ thuật.

Nên dùng thiết bị bảo vệ nào cho mạch tải?

Nên trang bị thiết bị bảo vệ nhánh, phương tiện cách ly nguồn và cầu chì bán dẫn tác động nhanh có đặc tính I²t phù hợp. Việc lựa chọn phải dựa trên dòng tải thực tế và hướng dẫn kỹ thuật của module.
