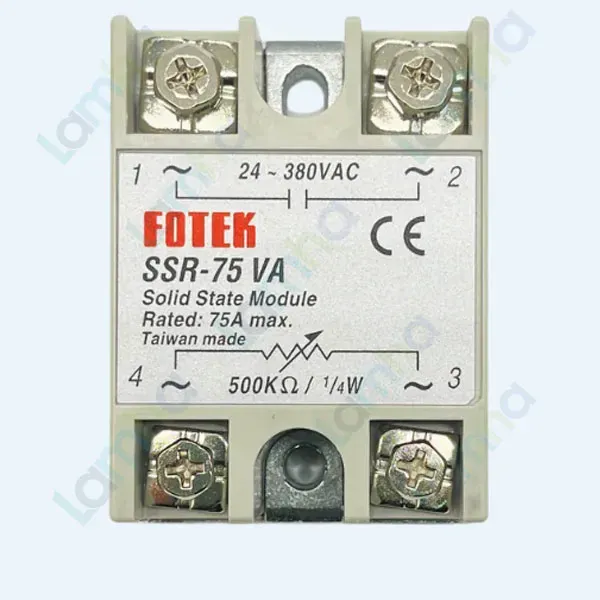

Module bán dẫn một pha Fotek SSR-75VA (Input: Biến trở 500 KΩ, Output: 24 ~ 380VAC, 75A)

Module bán dẫn một pha Fotek SSR-75VA – giới thiệu và xuất xứ

Module bán dẫn một pha Fotek SSR-75VA là bộ điều chỉnh công suất tải AC bằng biến trở, sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí. Sản phẩm mang mã SSR-75VA, thuộc dòng SSR-VA một pha của Fotek – thương hiệu thiết bị điều khiển và tự động hóa có trụ sở tại Đài Bắc, Đài Loan.

Thiết bị được thiết kế để thay đổi công suất cấp cho tải thông qua góc kích Triac. Nhờ khả năng điều chỉnh liên tục, sản phẩm phù hợp với các hệ thống gia nhiệt, sấy, đèn nhiệt và nhiều tải điện trở một pha cần kiểm soát mức công suất.

Ưu điểm và tính năng nổi bật

• Điều chỉnh công suất bằng biến trở, thao tác đơn giản và không cần bộ điều khiển analog phức tạp.
• Điều khiển pha bằng Triac, cho phép thay đổi công suất đầu ra liên tục theo vị trí của biến trở.
• Không có tiếp điểm cơ khí, giúp vận hành êm, không phát sinh tia lửa tại tiếp điểm và hạn chế hao mòn do đóng cắt.
• Có mạch bảo vệ quá nhiệt, khả năng cách điện cao và chịu được điện áp cũng như dòng điện xung lớn.
• Thích hợp cho các chu trình điều chỉnh công suất thường xuyên trong máy móc và tủ điều khiển công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn điều chỉnh công suất một pha
Ngõ vào điều khiển	Biến trở
Giá trị biến trở theo nguồn điều khiển	500 kΩ / 220 VAC
Công suất biến trở tối thiểu	1/4 W
Điện áp tải	24–380 VAC
Dòng tải định mức	Tối đa 75 A, xác định theo tải điện trở
Phương pháp điều khiển	Điều khiển pha
Mạch bảo vệ quá nhiệt	120 °C
Dòng chịu xung	820 A
Điện áp đỉnh chịu được	Tối thiểu 1200 VAC
Dòng rò	Tối đa 5,0 mA
Thời gian đáp ứng	Tối đa 1,0 ms
Khả năng miễn nhiễm đầu vào	2 kV theo EN61000-4-4
Độ bền điện môi	4 kVrms theo EN60950/VDE0805
Điện trở cách điện	Tối thiểu 100 MΩ tại 500 VDC
Môi trường làm việc	-40 đến +80 °C; độ ẩm tương đối 35–85%

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều chỉnh công suất

Fotek SSR-75VA tiếp nhận mức điều khiển từ biến trở và thay đổi thời điểm kích Triac trong từng bán kỳ của điện áp xoay chiều. Khi Triac được kích sớm, thời gian dẫn điện dài hơn nên điện áp hiệu dụng và công suất trên tải tăng. Khi góc kích được dịch muộn, thời gian dẫn giảm và công suất tải giảm theo.

Nguyên lý này giúp người vận hành điều chỉnh liên tục lượng nhiệt hoặc cường độ của tải thay vì chỉ đóng hoặc ngắt hoàn toàn như relay thông thường.

Ứng dụng phù hợp

• Điều khiển điện trở gia nhiệt trong lò sấy, máy ép nhiệt, máy đóng gói và thiết bị chế biến.
• Điều chỉnh công suất thanh nhiệt, dây nhiệt và bộ gia nhiệt trong tủ điện.
• Điều khiển đèn hồng ngoại, đèn sợi đốt và các tải chiếu sáng có tính điện trở.
• Điều chỉnh nhiệt thủ công cho máy móc cần thay đổi công suất tải theo từng giai đoạn vận hành.

Lưu ý khi lựa chọn và lắp đặt

Dòng định mức của module được công bố theo tải điện trở và điều kiện tản nhiệt phù hợp. Khi điều khiển tải có dòng khởi động hoặc điện áp phản kháng, cần tính toán hệ số dự phòng thay vì lựa chọn chỉ theo dòng làm việc ổn định.

Module cần được lắp trên bộ tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt giữa mặt đáy và tản nhiệt, đồng thời bổ sung quạt làm mát khi tải lớn. Mạch lực nên có cầu chì bán dẫn tốc độ cao, thiết bị bảo vệ quá dòng và phương tiện cách ly nguồn để hạn chế hư hỏng khi tải bị ngắn mạch.

Cam kết và nơi mua hàng

Để mua module bán dẫn Fotek chính hãng, được tư vấn lựa chọn tản nhiệt, biến trở, thiết bị bảo vệ và phương án đấu nối phù hợp với tải thực tế, khách hàng có thể đặt mua tại thietbicodien. Sản phẩm được cung cấp đúng mã hàng, thông tin kỹ thuật rõ ràng và hỗ trợ ứng dụng trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Fotek SSR-75VA phù hợp nhất với loại tải nào?

Sản phẩm phù hợp nhất với tải điện trở một pha như thanh nhiệt, điện trở sấy, dây nhiệt, đèn hồng ngoại và đèn sợi đốt. Với tải cảm hoặc tải có dòng khởi động lớn, cần kiểm tra đặc tính tải và tăng hệ số dự phòng.

SSR-75VA điều chỉnh công suất theo nguyên lý nào?

Thiết bị sử dụng nguyên lý điều khiển góc pha. Biến trở thay đổi góc kích Triac, từ đó thay đổi điện áp hiệu dụng và công suất truyền đến tải.

SSR-75VA có thể đấu trực tiếp tín hiệu điều khiển analog không?

Không. Ngõ vào của phiên bản này được thiết kế cho biến trở. Không được đấu trực tiếp tín hiệu điện áp hoặc dòng điện analog nếu chưa có bộ chuyển đổi tương thích.

Module có tích hợp sẵn bộ tản nhiệt không?

Không. Người lắp đặt cần chọn tản nhiệt ngoài theo dòng tải, nhiệt độ môi trường và thời gian vận hành. Khi tải lớn hoặc hoạt động liên tục, nên sử dụng thêm quạt cưỡng bức.

Có thể vận hành module ở mức dòng tối đa mà không cần tản nhiệt không?

Không nên. Dòng ghi trên module là giới hạn tối đa trong điều kiện tải và tản nhiệt phù hợp. Thiếu tản nhiệt có thể làm nhiệt độ linh kiện tăng nhanh, khiến mạch bảo vệ tác động hoặc làm giảm tuổi thọ thiết bị.

SSR-75VA có cần lắp cầu chì bảo vệ không?

Có. Nên sử dụng cầu chì bán dẫn tốc độ cao phối hợp với thiết bị bảo vệ quá dòng và bộ cách ly nguồn. Module bán dẫn thường không tự bảo vệ hoàn toàn trước dòng ngắn mạch lớn.

SSR-75VA khác gì relay bán dẫn đóng ngắt thông thường?

Relay bán dẫn thông thường chủ yếu nhận lệnh bật hoặc tắt. SSR-75VA nhận điều khiển từ biến trở và thay đổi góc dẫn của Triac, nhờ đó có thể điều chỉnh công suất tải liên tục.
