CBL100000 | Cảm biến (load cells) lực nén Laumas CBL100000

1) CBL100000 | Cảm biến lực nén Laumas CBL100000

CBL100000 là cảm biến lực nén Laumas dạng low-profile thuộc dòng CBL, được thiết kế cho các hệ thống cân công nghiệp tải rất lớn. Model này có tải danh định 100000 kg, tương đương 100 tấn, phù hợp với silo, bồn, hopper, mixer, platform và các kết cấu máy cần đo tải theo phương nén.

Laumas là thương hiệu Italia chuyên về công nghệ cân công nghiệp, phát triển load cell, bộ gá, hộp nối, bộ hiển thị cân, weight transmitter, bộ số hóa và các giải pháp tích hợp dữ liệu cân với hệ thống tự động hóa. Dòng CBL của hãng bao phủ dải tải rộng từ 250 kg đến 100000 kg.

Với load cell CBL100000 tải 100 tấn, Laumas sử dụng thân thép không gỉ 17-4 PH, kết cấu low-profile và cấp bảo vệ IP68. Cảm biến hoạt động theo nguyên lý strain gauge, chuyển lực nén thành tín hiệu điện mV/V để bộ điện tử cân khuếch đại, số hóa và tính toán trọng lượng.

2) Ưu điểm và tính năng nổi bật

Cảm biến lực nén CBL100000 hướng tới các ứng dụng cân tải cực lớn nhưng vẫn cần chiều cao lắp đặt thấp, kết cấu cơ khí chắc chắn và khả năng tích hợp với hệ thống cân tự động.

• Tải danh định 100000 kg, phù hợp cho hệ thống cân tải rất lớn.
• Thiết kế low-profile giúp tối ưu chiều cao tại điểm đặt cảm biến.
• Thân bằng thép không gỉ 17-4 PH.
• Cấp bảo vệ IP68; dòng CBL có tùy chọn IP69K theo yêu cầu.
• Sai số tổng hợp tối đa của cấu hình tiêu chuẩn ở mức ±0,03%.
• Tín hiệu đầu ra analog mV/V phù hợp với bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp sáu lõi có shield hỗ trợ excitation, signal và REF./SENSE.
• Cáp tiêu chuẩn cho dải tải 12500–100000 kg dài 10 m.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra cho hệ thống cần hai kênh đo dự phòng.
• Có thể kết hợp bộ gá V100000 chuyên dùng cho CBL tải lớn để hạn chế lực ngang và chống lật.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	100000 kg
Kiểu cảm biến	Load cell lực nén dạng low-profile
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP68
Cấp bảo vệ tùy chọn	IP69K theo yêu cầu
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	700 Ω ±10 Ω
Điện trở đầu ra	700 Ω ±10 Ω
Điện trở cách điện	>10000 MΩ
Dải nhiệt độ bù	-20 °C đến +70 °C
Dải nhiệt độ làm việc	-30 °C đến +90 °C
Độ trôi tại tải danh định trong 30 phút	0,03%
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,4 mm
Cáp kết nối	Dài 10 m, đường kính 5 mm, 6 × 0,14 mm² + shield
Khối lượng tịnh	9,1 kg

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải trọng theo phương nén

Laumas CBL100000 được lắp tại điểm đỡ giữa kết cấu cần cân và nền hoặc bộ gá. Khi silo, bồn, hopper, mixer hoặc thiết bị chứa vật liệu, tổng tải được truyền xuống các chân đỡ và tác động theo phương nén lên load cell.

Phần tử đàn hồi bên trong CBL100000 chỉ biến dạng một lượng nhỏ trong giới hạn thiết kế. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở tương ứng với biến dạng, từ đó biến đổi tải trọng cơ học thành tín hiệu điện tỷ lệ.

Đối với hệ thống cân silo 100 tấn hoặc lớn hơn, nhiều load cell có thể được bố trí tại các chân đỡ. Việc tính chọn phải dựa trên tải cực đại tại từng điểm, trọng lượng bản thân kết cấu, tải vật liệu, tải động, độ lệch trọng tâm và hệ số dự phòng.

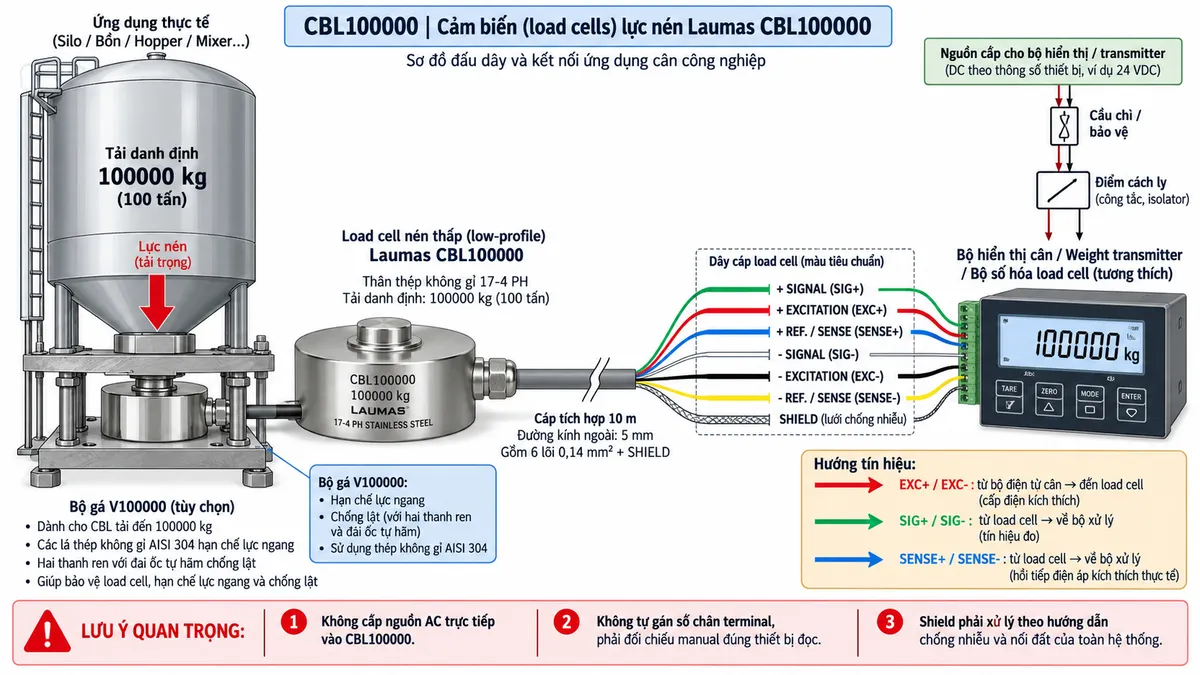

Đấu dây và kết nối với thiết bị điện tử cân

CBL100000 sử dụng cáp sáu lõi có shield. +EXCITATION và -EXCITATION nhận điện áp kích thích từ bộ điện tử cân; +SIGNAL và -SIGNAL đưa tín hiệu đo vi sai từ load cell về thiết bị xử lý; +REF./SENSE và -REF./SENSE hồi tiếp điện áp kích thích thực tế tại cảm biến.

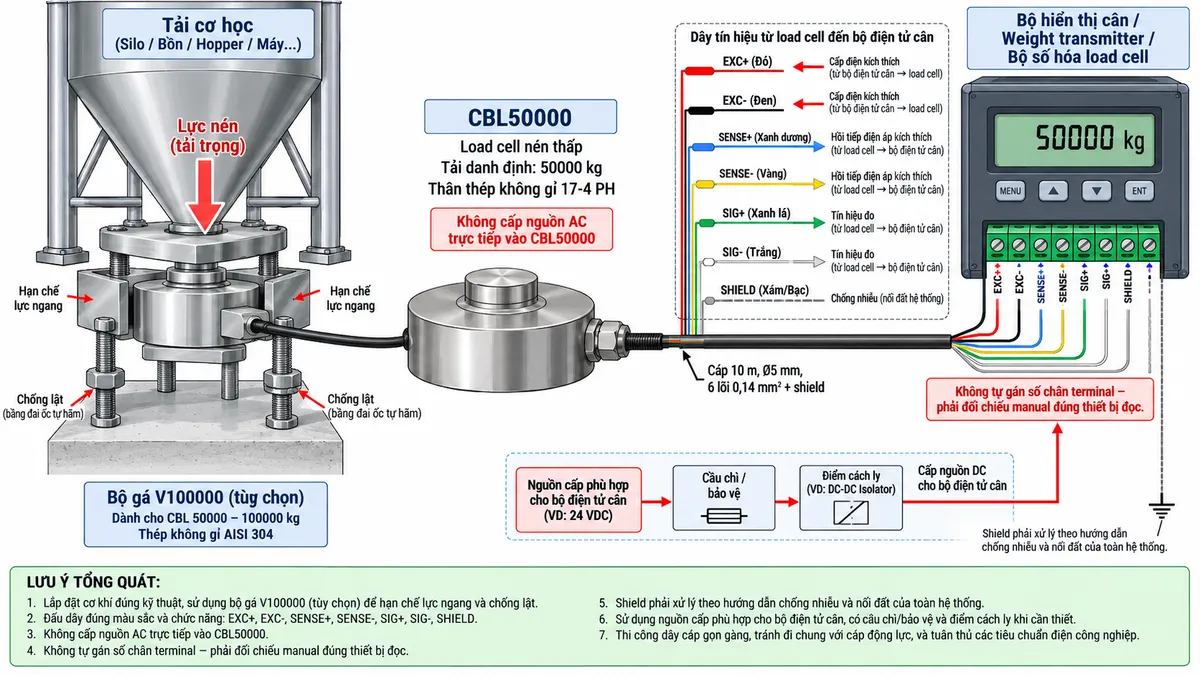

Theo cấu hình điện của dòng CBL, +SIGNAL sử dụng dây xanh lá, +EXCITATION dây đỏ, +REF./SENSE dây xanh dương, -SIGNAL dây trắng, -EXCITATION dây đen và -REF./SENSE dây vàng. Shield hỗ trợ giảm ảnh hưởng của nhiễu điện từ đối với tín hiệu mV/V mức thấp.

Cặp SENSE+/SENSE- cho phép bộ điện tử cân tương thích giám sát điện áp kích thích thực tế tại load cell và hỗ trợ bù sụt áp trên đường cáp. Đây là chức năng hữu ích đối với CBL100000 do cáp tiêu chuẩn dài 10 m.

CBL100000 không được cấp nguồn điện lưới AC trực tiếp. Nguồn phù hợp chỉ cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa thông qua cầu chì hoặc thiết bị bảo vệ và điểm cách ly; thiết bị điện tử cân sau đó cung cấp điện áp kích thích cho load cell.

Nguyên lý strain gauge và cầu Wheatstone

Nguyên lý hoạt động của CBL100000 dựa trên các strain gauge được gắn trên phần tử đàn hồi và mắc thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích qua EXC+/EXC- để cầu đo hoạt động.

Khi lực nén thay đổi, phần tử đàn hồi bằng thép không gỉ 17-4 PH biến dạng rất nhỏ. Điện trở strain gauge thay đổi theo, làm cầu Wheatstone mất cân bằng và sinh tín hiệu vi sai SIG+/SIG- dạng mV/V.

Tín hiệu này được đưa tới khối khuếch đại và lọc của bộ điện tử cân. Sau đó bộ chuyển đổi A/D biến tín hiệu analog thành dữ liệu số để phục vụ hiệu chuẩn và tính toán.

Bộ xử lý thực hiện các chức năng như hiệu chuẩn, Zero, Tare và tính toán giá trị trọng lượng. Kết quả được đưa tới màn hình hiển thị hoặc truyền tiếp tới hệ thống điều khiển nếu thiết bị hỗ trợ giao tiếp công nghiệp.

Trong hệ thống tự động hóa, weight transmitter hoặc bộ số hóa có thể truyền dữ liệu trọng lượng sau xử lý đến PLC, HMI hoặc SCADA để giám sát tồn lượng, điều khiển nạp xả, batching hoặc lưu trữ dữ liệu sản xuất.

Ứng dụng thực tế

Load cell Laumas CBL100000 phù hợp với những hệ thống cân tải rất lớn trong công nghiệp nặng, sản xuất vật liệu và các dây chuyền lưu trữ hoặc định lượng khối lượng lớn.

• Cân silo dung tích lớn.
• Cân bồn và tank công nghiệp tải nặng.
• Cân hopper và phễu chứa vật liệu số lượng lớn.
• Cân mixer và thiết bị phối trộn công suất lớn.
• Cân platform và kết cấu máy hạng nặng.
• Hệ thống batching và định lượng nguyên liệu tải lớn.
• Giám sát tồn lượng trong silo hoặc bồn chứa.
• Hệ thống cân nhiều load cell kết nối qua hộp nối.
• Tích hợp dữ liệu cân với PLC, HMI hoặc SCADA.
• Hệ thống cần hai kênh đo dự phòng khi sử dụng tùy chọn cầu Wheatstone kép.

Bộ gá V100000 cho CBL100000

V100000 là một trong các bộ gá Laumas dành cho dòng CBL tải lớn. Phiên bản V được chế tạo bằng thép không gỉ AISI 304 và có cơ cấu hỗ trợ hạn chế ảnh hưởng của lực ngang lên cảm biến.

Các lá thép chống lực ngang giúp kiểm soát chuyển vị ngoài phương đo, trong khi hai thanh ren với đai ốc tự hãm tạo cơ cấu chống lật. Đây là đặc điểm quan trọng đối với silo, tank, mixer hoặc hopper chịu rung động và lực phát sinh từ các bộ phận chuyển động.

Với hệ thống tải đến 100 tấn trên mỗi cảm biến, việc thiết kế bộ gá, nền đỡ và kết cấu truyền lực phải được thực hiện cẩn thận để tải truyền chủ yếu theo phương nén và không tạo ứng suất ngoài ý muốn lên load cell.

4) Cam kết và nơi mua hàng

Khi lựa chọn CBL100000 chính hãng, cần đánh giá tải cực đại tại từng điểm đỡ, tải động, độ lệch tải, rung động, bộ gá và điều kiện môi trường. Đối với hệ thống yêu cầu chứng nhận OIML, ATEX, IECEx hoặc các tiêu chuẩn chuyên biệt khác, cần đối chiếu đúng mã cấu hình và chứng chỉ trước khi đặt hàng.

Khách hàng cần mua cảm biến lực nén Laumas CBL100000 chính hãng, xuất xứ Italia và cần tư vấn bộ gá V100000, hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn cấu hình phù hợp với yêu cầu cân thực tế.

Câu hỏi thường gặp (FAQ)

CBL100000 là loại cảm biến gì?

CBL100000 là load cell lực nén dạng low-profile của Laumas, sử dụng strain gauge để chuyển tải trọng cơ học theo phương nén thành tín hiệu điện mV/V.

CBL100000 có tải danh định bao nhiêu?

CBL100000 có tải danh định 100000 kg, tương đương 100 tấn tại điều kiện tải danh định của cảm biến.

CBL100000 được làm từ vật liệu gì?

Thân cảm biến được chế tạo bằng thép không gỉ 17-4 PH.

CBL100000 có cấp bảo vệ nào?

Dòng CBL có cấp bảo vệ IP68 tiêu chuẩn và có thể cung cấp tùy chọn IP69K theo yêu cầu.

Sai số tổng hợp của CBL100000 là bao nhiêu?

Laumas công bố sai số tổng hợp tối đa của dòng CBL ở mức ±0,03%. Khi cần cấp chính xác hoặc phê duyệt đo lường cụ thể, cần kiểm tra đúng mã cấu hình được đặt hàng.

Tín hiệu đầu ra của CBL100000 là gì?

CBL100000 sử dụng tín hiệu analog dạng mV/V, cần được khuếch đại và xử lý bằng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp.

Cáp tiêu chuẩn của CBL100000 dài bao nhiêu?

Đối với tải từ 12500 đến 100000 kg, dòng CBL sử dụng cáp tiêu chuẩn dài 10 m, đường kính 5 mm với 6 lõi 0,14 mm² và shield.

CBL100000 có đường SENSE không?

Có. Cấu hình sáu lõi gồm +REF./SENSE và -REF./SENSE để hồi tiếp điện áp kích thích thực tế tại cảm biến về bộ điện tử cân tương thích.

CBL100000 có thể dùng cho cân silo không?

Có. Cân silo tải lớn là ứng dụng phù hợp với CBL100000 khi số lượng cảm biến, tải trên từng điểm đỡ và kết cấu bộ gá được tính toán đúng.

Bộ gá nào phù hợp với CBL100000?

Bộ gá V100000 được sử dụng với dòng CBL tải lớn và có cơ cấu hạn chế lực ngang, chống lật nhằm hỗ trợ bảo vệ load cell và ổn định hệ thống cân.

Có thể đấu CBL100000 trực tiếp vào PLC không?

PLC thông thường không phù hợp để trực tiếp cấp kích thích và đọc tín hiệu mV/V mức thấp. Nên sử dụng weight transmitter hoặc bộ số hóa load cell trước khi truyền dữ liệu đến PLC.

CBL100000 có tùy chọn hai kênh đo dự phòng không?

Dòng CBL có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phù hợp cho những hệ thống yêu cầu hai kênh đo độc lập phục vụ dự phòng.

Có được cấp nguồn AC trực tiếp vào CBL100000 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân phù hợp và tuyệt đối không được đấu trực tiếp với nguồn điện lưới AC.

Khi lắp CBL100000 cần chú ý điều gì?

Cần bảo đảm tải tác động chủ yếu theo phương nén, hạn chế lực ngang và mô-men, sử dụng bộ gá đúng tải, thiết kế nền đỡ đủ cứng, bảo vệ cáp tín hiệu khỏi nhiễu và hiệu chuẩn toàn bộ hệ thống sau khi hoàn thành lắp đặt.
