1) CBL500 | Cảm biến lực nén Laumas CBL500

CBL500 là cảm biến lực nén Laumas thuộc dòng CBL dạng low-profile, được thiết kế để đo tải trọng tác động theo phương nén trong các hệ thống cân công nghiệp. Phiên bản CBL500 có tải danh định 500 kg, thân chế tạo từ thép không gỉ 17-4 PH và sử dụng công nghệ strain gauge để biến đổi lực cơ học thành tín hiệu điện tỷ lệ với tải.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên thiết kế và sản xuất load cell, weight transmitter, bộ hiển thị cân, bộ số hóa và các phụ kiện lắp đặt cho hệ thống cân. Dòng CBL là một trong những dòng cảm biến lực nén lâu đời của hãng, có nhiều mức tải từ 250 kg đến 100000 kg để đáp ứng từ máy cân nhỏ đến bồn, phễu, silo và kết cấu công nghiệp tải lớn.

Nhờ kết cấu load cell lực nén low-profile, CBL500 đặc biệt phù hợp khi cần giảm chiều cao cụm cân. Cảm biến có thể được tích hợp dưới platform, máy, bồn hoặc phễu, đồng thời có thể kết hợp với phụ kiện lắp đặt chuyên dụng để hạn chế tác động của lực ngang và nguy cơ lật kết cấu.

2) Ưu điểm và tính năng nổi bật

Laumas CBL500 kết hợp thiết kế cơ khí gọn với phần tử đàn hồi bằng thép không gỉ và cầu đo strain gauge, tạo giải pháp đo tải nén phù hợp cho nhiều hệ thống cân tự động.

• Load cell lực nén 500 kg phù hợp cho máy, platform, bồn và phễu có tải trọng tương ứng.
• Thiết kế low-profile giúp giảm chiều cao lắp đặt của hệ thống cân.
• Thân bằng thép không gỉ 17-4 PH có độ đàn hồi và độ bền cơ học phù hợp cho chế tạo load cell.
• Cấp bảo vệ IP68; phiên bản IP69K có thể được cung cấp theo yêu cầu.
• Sai số tổng hợp tối đa thấp, hỗ trợ các ứng dụng cân cần độ ổn định và khả năng lặp lại tốt.
• Có các cấu hình cấp chính xác C2/C3 theo OIML R 60.
• Cáp sáu lõi cho phép sử dụng các đường excitation, signal và sense/reference với thiết bị điện tử cân tương thích.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω và hai cáp đầu ra cho hệ thống cần chức năng đo dự phòng.
• Có thể kết hợp với bộ gá V10000 hoặc phụ kiện tương thích của dòng CBL để hỗ trợ hạn chế lực ngang và chống lật trong cân bồn, silo hoặc phễu.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	500 kg
Kiểu cảm biến	Load cell lực nén dạng low-profile
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Sai số tổng hợp phiên bản C3	0,02%
Cấp bảo vệ tiêu chuẩn	IP68
Cấp bảo vệ tùy chọn	IP69K theo yêu cầu
Cấp chính xác	C2/C3 theo OIML R 60 tùy cấu hình
Tín hiệu đầu ra danh định	2 mV/V
Cấu hình cáp đo	6 lõi gồm signal, excitation và sense/reference cùng shield
Tùy chọn dự phòng	Hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải theo phương nén

Cảm biến lực nén CBL500 được lắp tại điểm chịu tải giữa kết cấu cần cân và phần đế đỡ. Khi platform, máy, bồn hoặc phễu tạo tải trọng, lực được truyền theo phương nén tới vùng nhận lực của cảm biến.

Thân cảm biến bằng thép không gỉ 17-4 PH có khả năng biến dạng đàn hồi rất nhỏ dưới tải và trở về trạng thái ban đầu sau khi tải được loại bỏ trong giới hạn làm việc. Các strain gauge được gắn tại vùng biến dạng để cảm nhận sự thay đổi này.

Đối với hệ thống cân nhiều chân, nhiều CBL500 có thể được bố trí tại các điểm đỡ và kết nối về hộp nối load cell trước khi đưa tín hiệu tới bộ hiển thị hoặc weight transmitter. Khi thiết kế cần tính tải lớn nhất trên từng cảm biến, kể cả ảnh hưởng của tải phân bố không đều, tải động và vị trí trọng tâm.

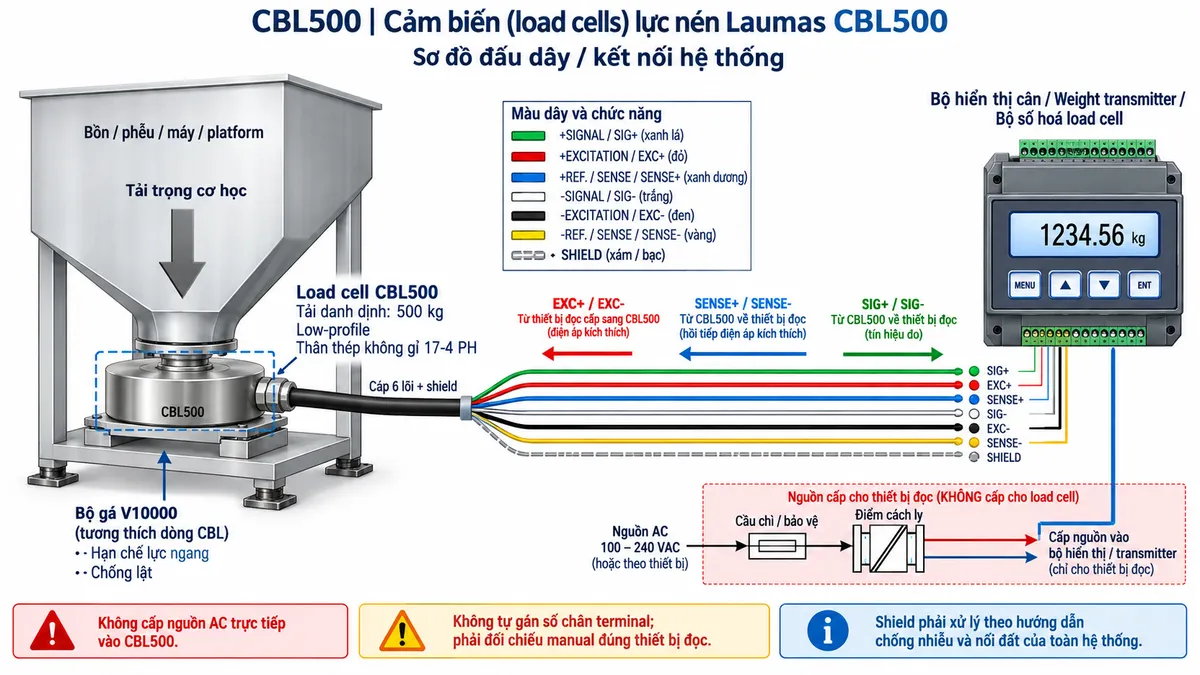

Đấu dây và kết nối thiết bị điện tử cân

CBL500 là load cell strain gauge analog. Bộ hiển thị cân hoặc weight transmitter cung cấp điện áp kích thích cho cầu đo qua EXC+/EXC-, đồng thời nhận tín hiệu vi sai từ load cell qua SIG+/SIG-.

Dòng CBL sử dụng cáp sáu lõi theo từng cặp chức năng: trắng và xanh lá cho nhánh signal, đỏ và đen cho nhánh excitation, xanh dương nhạt và vàng cho nhánh sense/reference. Hai dây sense cho phép thiết bị đọc tương thích xác định điện áp kích thích thực tế tới load cell và hỗ trợ bù ảnh hưởng của sụt áp trên đường cáp.

Shield bao quanh các lõi dẫn để hạn chế ảnh hưởng của nhiễu điện từ từ môi trường. Shield cần được xử lý và nối theo hướng dẫn của thiết bị điện tử cân và phương án nối đất tổng thể, tránh đấu tùy tiện hoặc để shield tiếp xúc không phù hợp với thân cảm biến.

Không được cấp nguồn điện lưới AC trực tiếp vào CBL500. Nguồn AC hoặc DC của hệ thống chỉ cấp vào bộ hiển thị, transmitter hoặc bộ số hóa qua thiết bị bảo vệ và điểm cách ly phù hợp; thiết bị điện tử cân sẽ cung cấp điện áp kích thích dành riêng cho load cell.

Nguyên lý strain gauge và cầu Wheatstone

CBL500 hoạt động theo nguyên lý strain gauge và cầu Wheatstone. Bên trong phần tử đàn hồi, các strain gauge được gắn chính xác tại vùng có biến dạng đặc trưng và liên kết điện với nhau thành cầu Wheatstone.

Khi lực nén tác động, bề mặt phần tử đàn hồi biến dạng rất nhỏ. Strain gauge biến dạng theo, làm điện trở của dây dẫn bên trong thay đổi. Các thay đổi điện trở này làm cầu Wheatstone mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu đầu ra analog được biểu diễn theo mV/V. Bộ điện tử cân nhận tín hiệu SIG+/SIG-, khuếch đại và lọc nhiễu trước khi chuyển đổi sang dữ liệu số bằng bộ A/D.

Sau chuyển đổi, thiết bị thực hiện các chức năng hiệu chuẩn, Zero, Tare và tính toán trọng lượng. Giá trị cuối cùng được hiển thị trên bộ chỉ thị cân hoặc được truyền sang hệ thống tự động hóa khi transmitter có giao tiếp công nghiệp phù hợp.

Ứng dụng thực tế

Load cell Laumas CBL500 có thể được sử dụng trong nhiều hệ thống cân và đo tải công nghiệp.

• Cân platform và bệ cân công nghiệp.
• Cân máy và cụm thiết bị OEM.
• Cân bồn, phễu hoặc bình chứa có tải phù hợp.
• Hệ thống filling, batching và định lượng.
• Giám sát tải trọng tại các điểm đỡ của máy.
• Hệ thống cân nhiều load cell kết nối qua hộp nối.
• Ứng dụng trong ngành thực phẩm, hóa chất, dược phẩm và các môi trường sản xuất yêu cầu kết cấu cảm biến bằng thép không gỉ.
• Tích hợp dữ liệu trọng lượng với PLC, HMI hoặc SCADA thông qua weight transmitter hoặc bộ số hóa phù hợp.

Phụ kiện lắp đặt V10000

Dòng CBL có thể kết hợp với bộ gá V10000 của Laumas. Bộ gá làm bằng thép không gỉ AISI 304 và sử dụng các tấm hạn chế lực ngang cùng hai thanh ren có đai ốc tự hãm làm cơ cấu chống lật.

Giải pháp này phù hợp cho bồn, silo và phễu, nơi kết cấu có thể chịu ảnh hưởng của va chạm, lực ngang hoặc các tác động môi trường. Việc sử dụng bộ gá đúng cách giúp bảo vệ load cell khỏi ứng suất không mong muốn và đơn giản hóa việc tháo lắp, thay thế cảm biến.

4) Cam kết và nơi mua hàng

Khi lựa chọn CBL500 chính hãng, cần xác định đúng tải trọng trên từng điểm cân, tải động, số lượng load cell, điều kiện môi trường và yêu cầu chứng nhận. Với hệ thống bồn hoặc phễu nhiều chân, nên xem xét đồng thời bộ gá, hộp nối và thiết bị điện tử cân để tạo thành một hệ thống hoàn chỉnh.

Khách hàng cần mua cảm biến lực nén Laumas CBL500 chính hãng, xuất xứ Italia và cần tư vấn lựa chọn bộ gá V10000, hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn cấu hình theo yêu cầu cân thực tế.

Câu hỏi thường gặp (FAQ)

CBL500 là loại cảm biến gì?

CBL500 là load cell lực nén dạng low-profile của Laumas, sử dụng strain gauge để chuyển tải trọng cơ học thành tín hiệu điện phục vụ hệ thống cân.

CBL500 có tải danh định bao nhiêu?

CBL500 có tải danh định 500 kg. Khi lựa chọn cho ứng dụng thực tế cần tính cả tải động, tải lệch và mức tải lớn nhất có thể tác động lên từng cảm biến.

CBL500 được chế tạo từ vật liệu gì?

Cảm biến được chế tạo từ thép không gỉ 17-4 PH, vật liệu được Laumas sử dụng cho dòng CBL nhờ đặc tính cơ học phù hợp với phần tử đàn hồi của load cell.

CBL500 có cấp bảo vệ nào?

Dòng CBL có cấp bảo vệ IP68 tiêu chuẩn và có thể cung cấp phiên bản IP69K theo yêu cầu.

CBL500 có cấp chính xác OIML không?

Dòng CBL có các cấu hình C2/C3 theo OIML R 60. Khi ứng dụng yêu cầu chứng nhận đo lường cụ thể cần đặt đúng phiên bản và kiểm tra tài liệu chứng nhận đi kèm.

CBL500 sử dụng cáp bao nhiêu dây?

Cấu tạo tiêu chuẩn của dòng CBL sử dụng cáp sáu lõi, gồm hai dây signal, hai dây excitation và hai dây sense/reference, cùng lớp shield chống nhiễu.

SENSE+ và SENSE- có chức năng gì?

Cặp SENSE+/SENSE- phản hồi điện áp kích thích thực tế tới load cell về thiết bị đọc tương thích, giúp thiết bị hỗ trợ bù ảnh hưởng của sụt áp trên tuyến cáp.

Có thể đấu CBL500 trực tiếp vào PLC không?

Ngõ vào PLC thông thường không được thiết kế để cấp kích thích và đọc trực tiếp tín hiệu mV/V mức thấp. Nên sử dụng weight transmitter hoặc bộ số hóa load cell để xử lý tín hiệu trước khi truyền dữ liệu tới PLC.

CBL500 có phiên bản dự phòng cho hệ thống an toàn không?

Dòng CBL có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phục vụ các hệ thống cần hai kênh đo dự phòng.

Bộ gá nào có thể sử dụng với CBL500?

Dòng CBL có thể kết hợp với bộ gá V10000 hoặc phụ kiện lắp đặt tương thích của Laumas. Bộ gá V10000 hỗ trợ hạn chế lực ngang và chống lật cho các kết cấu như bồn, silo và phễu.

Có được cấp điện lưới trực tiếp vào CBL500 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân chuyên dụng; không được đấu trực tiếp nguồn điện lưới AC vào CBL500.
