CBL1000 | Cảm biến (load cells) lực nén Laumas CBL1000

1) CBL1000 | Cảm biến lực nén Laumas CBL1000

CBL1000 là cảm biến lực nén Laumas thuộc dòng CBL dạng low-profile, được thiết kế để đo tải trọng tác động theo phương nén trong các hệ thống cân công nghiệp. Phiên bản CBL1000 có tải danh định 1000 kg, thân bằng thép không gỉ 17-4 PH và sử dụng nguyên lý strain gauge để chuyển lực cơ học thành tín hiệu điện phục vụ đo trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên thiết kế và sản xuất load cell, bộ hiển thị cân, weight transmitter, bộ số hóa cùng các phụ kiện lắp đặt cho hệ thống cân và định lượng. Dòng CBL có dải tải rộng từ 250 kg đến 100000 kg, đáp ứng từ cân máy, platform đến bồn, phễu và silo tải lớn.

Nhờ kết cấu load cell lực nén low-profile, CBL1000 phù hợp với những hệ thống cần giảm chiều cao cụm cân nhưng vẫn yêu cầu độ bền cơ học, cấp bảo vệ cao và khả năng tích hợp với các thiết bị điện tử cân công nghiệp.

2) Ưu điểm và tính năng nổi bật

Laumas CBL1000 kết hợp kết cấu thép không gỉ với phần tử đàn hồi strain gauge, tạo giải pháp đo tải nén gọn, ổn định và linh hoạt cho nhiều ứng dụng tự động hóa.

• Load cell lực nén 1000 kg phù hợp cho cân máy, platform, bồn và phễu.
• Thiết kế low-profile giúp giảm chiều cao lắp đặt của hệ thống cân.
• Thân bằng thép không gỉ 17-4 PH có độ bền cơ học cao.
• Cấp bảo vệ IP68; có thể cung cấp phiên bản IP69K theo yêu cầu.
• Sai số tổng hợp tối đa thấp, phù hợp với các hệ thống cân cần độ ổn định tốt.
• Có các cấu hình cấp chính xác C2/C3 theo OIML R 60.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra cho các hệ thống yêu cầu đo dự phòng.
• Có thể kết hợp với bộ gá V10000/V10275 dành cho dòng CBL để hạn chế lực ngang và chống lật trong cân bồn, silo, mixer hoặc phễu.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	1000 kg
Kiểu cảm biến	Load cell lực nén dạng low-profile
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,03%
Sai số tổng hợp phiên bản C3	0,02%
Cấp bảo vệ tiêu chuẩn	IP68
Cấp bảo vệ tùy chọn	IP69K theo yêu cầu
Cấp chính xác	C2/C3 theo OIML R 60 tùy cấu hình
Tùy chọn dự phòng	Hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra
Khối lượng tịnh	1,1 kg

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải theo phương nén

Cảm biến lực nén CBL1000 được bố trí tại điểm chịu tải giữa kết cấu cần cân và phần đế đỡ. Khi platform, máy, bồn hoặc phễu tạo tải trọng, lực được truyền theo phương nén xuống vùng nhận lực của cảm biến.

Phần tử đàn hồi bên trong CBL1000 biến dạng một lượng rất nhỏ dưới tác dụng của tải. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng và tạo tín hiệu điện tỷ lệ với lực tác động.

Trong hệ thống cân nhiều chân, nhiều CBL1000 có thể được bố trí tại các điểm đỡ và kết nối về hộp nối load cell trước khi tín hiệu được đưa tới bộ hiển thị hoặc transmitter. Khi thiết kế cần tính đến tải phân bố không đều, tải động, lực ngang, mô-men và vị trí trọng tâm của kết cấu.

Đấu dây và kết nối với thiết bị điện tử cân

CBL1000 là load cell strain gauge analog nên cần bộ điện tử cân tương thích để cấp điện áp kích thích và đọc tín hiệu mV/V. Các đường EXC+/EXC- cung cấp điện áp kích thích cho cầu đo, còn SIG+/SIG- truyền tín hiệu vi sai từ load cell về thiết bị xử lý.

Với cấu hình sáu dây, cặp trắng và xanh lá được sử dụng cho nhánh signal, đỏ và đen cho nhánh excitation, xanh dương và vàng cho nhánh sense/reference. Các đường sense cho phép thiết bị đọc tương thích giám sát điện áp kích thích thực tế tại load cell và hỗ trợ bù ảnh hưởng của sụt áp trên tuyến cáp.

Shield của cáp có chức năng hỗ trợ bảo vệ các lõi tín hiệu khỏi nhiễu điện từ bên ngoài. Việc xử lý shield cần tuân theo hướng dẫn của bộ điện tử cân và phương án nối đất của toàn hệ thống.

Không được cấp nguồn điện lưới AC trực tiếp vào CBL1000. Nguồn điện phải cấp cho bộ hiển thị cân, transmitter hoặc bộ số hóa qua thiết bị bảo vệ và điểm cách ly phù hợp; thiết bị điện tử cân sau đó mới cấp điện áp kích thích cho load cell.

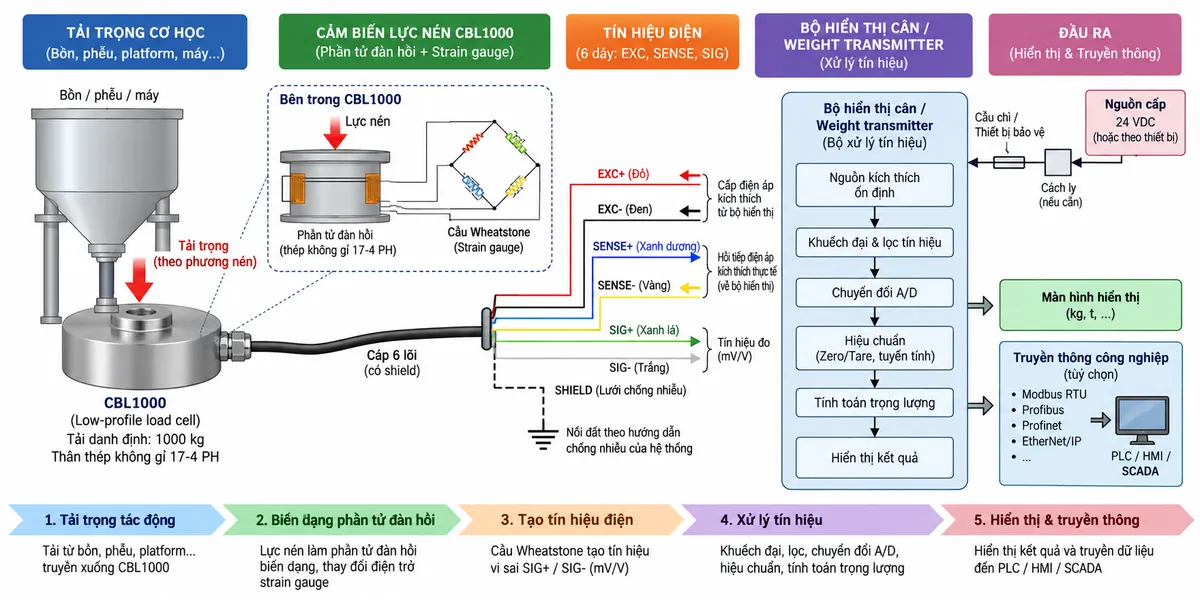

Nguyên lý strain gauge và cầu Wheatstone

CBL1000 hoạt động theo nguyên lý strain gauge và cầu Wheatstone. Các strain gauge được liên kết với phần tử đàn hồi tại những vùng có biến dạng đặc trưng và mắc điện thành cầu Wheatstone.

Khi lực nén tác động, phần tử đàn hồi biến dạng rất nhỏ làm điện trở các strain gauge thay đổi. Cầu Wheatstone mất cân bằng và tạo ra tín hiệu điện vi sai dạng mV/V tỷ lệ với tải trọng.

Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích cho cầu đo qua EXC+/EXC- và nhận tín hiệu SIG+/SIG-. Tín hiệu mức thấp được khuếch đại, lọc nhiễu và chuyển đổi từ analog sang số bằng bộ A/D.

Sau chuyển đổi, bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán thành giá trị trọng lượng. Nếu thiết bị điện tử cân có giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền tới PLC, HMI hoặc SCADA để giám sát và điều khiển.

Ứng dụng thực tế

Load cell Laumas CBL1000 phù hợp với nhiều hệ thống cân công nghiệp cần cảm biến nén có chiều cao thấp và khả năng làm việc ổn định.

• Cân bồn và cân phễu chứa nguyên liệu.
• Cân platform và bệ cân công nghiệp.
• Cân máy và cụm thiết bị OEM.
• Cân mixer và thiết bị phối trộn.
• Hệ thống filling và batching.
• Giám sát tải tại chân đỡ hoặc điểm chịu lực của kết cấu.
• Hệ thống cân nhiều load cell kết hợp hộp nối.
• Ứng dụng trong ngành thực phẩm, hóa chất, dược phẩm và các môi trường sản xuất yêu cầu cảm biến bằng thép không gỉ.
• Tích hợp dữ liệu trọng lượng với PLC, HMI hoặc SCADA thông qua weight transmitter hoặc bộ số hóa phù hợp.

Kết hợp bộ gá V10000/V10275

Dòng CBL tới 12500 kg có thể kết hợp với bộ gá V10000/V10275 của Laumas. Bộ gá được chế tạo bằng thép không gỉ AISI 304, có các lá thép hạn chế chuyển vị ngang và cơ cấu chống lật gồm hai thanh ren với đai ốc tự hãm.

Giải pháp này phù hợp cho silo, bồn, mixer và phễu có rung động do các bộ phận chuyển động. Bộ gá giúp hạn chế ứng suất ngoài phương đo tác động lên load cell và hỗ trợ quá trình lắp đặt, bảo trì hoặc thay thế cảm biến thuận tiện hơn.

4) Cam kết và nơi mua hàng

Khi lựa chọn CBL1000 chính hãng, cần xác định đúng tải lớn nhất trên từng điểm cân, tải động, số lượng cảm biến, điều kiện môi trường và yêu cầu chứng nhận. Đối với cân bồn hoặc phễu nhiều chân, việc lựa chọn đồng bộ load cell, bộ gá, hộp nối và thiết bị điện tử cân giúp tăng độ ổn định và độ tin cậy của toàn hệ thống.

Khách hàng cần mua cảm biến lực nén Laumas CBL1000 chính hãng, xuất xứ Italia và cần tư vấn bộ gá V10000/V10275, hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn cấu hình theo yêu cầu cân thực tế.

Câu hỏi thường gặp (FAQ)

CBL1000 là loại cảm biến gì?

CBL1000 là load cell lực nén dạng low-profile của Laumas, sử dụng strain gauge để chuyển tải trọng cơ học thành tín hiệu điện phục vụ hệ thống cân.

CBL1000 có tải danh định bao nhiêu?

CBL1000 có tải danh định 1000 kg. Khi lựa chọn cảm biến cần tính thêm tải động, tải phân bố không đều và hệ số dự phòng của hệ thống.

CBL1000 được làm từ vật liệu gì?

Cảm biến được chế tạo từ thép không gỉ 17-4 PH, vật liệu phù hợp với yêu cầu cơ học của phần tử đàn hồi load cell.

CBL1000 có cấp bảo vệ nào?

Dòng CBL có cấp bảo vệ IP68 tiêu chuẩn và có thể cung cấp tùy chọn IP69K theo yêu cầu.

CBL1000 có cấp chính xác OIML không?

Dòng CBL có các cấu hình C2/C3 theo OIML R 60. Khi ứng dụng yêu cầu chứng nhận đo lường, cần lựa chọn đúng phiên bản được phê duyệt.

CBL1000 sử dụng cáp 6 dây để làm gì?

Trong cấu hình sáu dây, hai dây dùng cho excitation, hai dây cho signal và hai dây cho sense/reference. Các dây sense hỗ trợ thiết bị đọc bù ảnh hưởng của sụt áp trên tuyến cáp.

Có thể đấu CBL1000 trực tiếp vào PLC không?

PLC thông thường không phù hợp để cấp kích thích và đọc trực tiếp tín hiệu mV/V mức thấp của load cell. Nên dùng weight transmitter hoặc bộ số hóa chuyên dụng trước khi truyền dữ liệu tới PLC.

CBL1000 có phiên bản dự phòng cho hệ thống an toàn không?

Dòng CBL có tùy chọn hai cầu Wheatstone strain gauge độc lập 350 Ω với hai cáp đầu ra, phù hợp với những hệ thống yêu cầu hai kênh đo độc lập.

Bộ gá nào phù hợp với CBL1000?

CBL1000 có thể kết hợp với bộ gá V10000 hoặc V10275 của Laumas dành cho dòng CBL tới 12500 kg. Bộ gá hỗ trợ hạn chế lực ngang và chống lật cho bồn, silo, mixer và phễu.

Có được cấp nguồn điện lưới trực tiếp vào CBL1000 không?

Không. Load cell chỉ nhận điện áp kích thích từ bộ điện tử cân chuyên dụng; không được cấp trực tiếp nguồn điện lưới AC vào CBL1000.

Shield của cáp load cell có chức năng gì?

Shield giúp hạn chế nhiễu điện từ tác động lên các dây tín hiệu. Việc nối shield phải tuân thủ hướng dẫn của thiết bị đọc và hệ thống nối đất, đồng thời tránh để shield tiếp xúc không phù hợp với thân load cell.
