CBLS300000 | Cảm biến (load cells) lực nén Laumas CBLS300000

1) CBLS300000 | Cảm biến lực nén Laumas CBLS300000

CBLS300000 là cảm biến lực nén Laumas dạng low-profile dành cho các hệ thống cân và giám sát lực có tải trọng rất lớn. Model CBLS300000 có tải danh định 300000 kg, tương đương 300 tấn, thuộc dòng CBLS với các mức tải 200000, 300000, 500000 và 750000 kg.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và các thành phần phục vụ cân, định lượng và tự động hóa nhà máy.

CBLS300000 sử dụng kết cấu thép không gỉ 17-4 PH, cấp bảo vệ IP68 và thiết kế thấp để tích hợp tại các điểm đỡ chịu tải lớn. Dòng CBLS được chế tạo theo định hướng tiêu chuẩn OIML R60, phù hợp cho silo, bồn chứa, hopper, platform, kết cấu máy và nhiều ứng dụng cân công nghiệp nặng.

2) Ưu điểm và tính năng nổi bật

Cảm biến lực nén CBLS300000 tập trung vào khả năng chịu tải rất cao, độ bền cơ học và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

• Tải danh định 300000 kg, phù hợp cho hệ thống cân tải trọng cực lớn.
• Thiết kế load cell nén low-profile giúp hạn chế chiều cao cụm cảm biến.
• Thân cảm biến bằng thép không gỉ 17-4 PH.
• Cấp bảo vệ IP68.
• Sai số tổng hợp tối đa ±0,10%.
• Tín hiệu đầu ra danh định 2 mV/V ±0,1%.
• Khả năng quá tải an toàn 150% tải toàn thang.
• Khả năng quá tải phá hủy 300% tải toàn thang.
• Cáp tích hợp dài 10 m và có shield chống nhiễu.
• Có cấu hình cáp hỗ trợ REF./SENSE để bù ảnh hưởng sụt áp trên đường dây khi thiết bị đọc tương thích.
• Có tùy chọn hai cầu Wheatstone strain gauge dự phòng 350 Ω với hai cáp đầu ra cho hệ thống an toàn kép.
• Có tùy chọn chứng nhận và báo cáo hiệu chuẩn cho các ứng dụng có yêu cầu chuyên biệt.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	300000 kg
Dải tải dòng CBLS	200000, 300000, 500000, 750000 kg
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,10%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Cân bằng zero	±1%
Điện trở cách điện	>5000 MΩ
Ảnh hưởng nhiệt độ lên zero	0,005%/°C
Ảnh hưởng nhiệt độ lên span	0,005%/°C
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Độ trôi tại tải danh định trong 30 phút	0,03%
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,4 mm
Cáp kết nối	Dài 10 m, đường kính 5 mm; cấu hình lõi tùy phiên bản
Khối lượng tịnh	42 kg

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải nén tới 300 tấn

Laumas CBLS300000 được bố trí tại điểm truyền lực giữa kết cấu cần cân và nền hoặc bệ đỡ. Khi silo, bồn chứa, hopper, platform hoặc máy tác động tải xuống điểm đỡ, lực được truyền theo phương nén tới cảm biến.

Phần tử đàn hồi của load cell chỉ biến dạng một lượng rất nhỏ trong phạm vi tải thiết kế. Các strain gauge gắn trên phần tử này thay đổi điện trở tương ứng với biến dạng, qua đó chuyển tải trọng cơ học thành tín hiệu điện để thiết bị cân xử lý.

Trong hệ thống cân silo 300 tấn hoặc các kết cấu có nhiều chân đỡ, mỗi điểm đỡ có thể sử dụng một load cell phù hợp với tải thực tế tại vị trí đó. Tín hiệu từ nhiều cảm biến thường được tập trung qua hộp nối trước khi đưa tới bộ hiển thị cân hoặc weight transmitter.

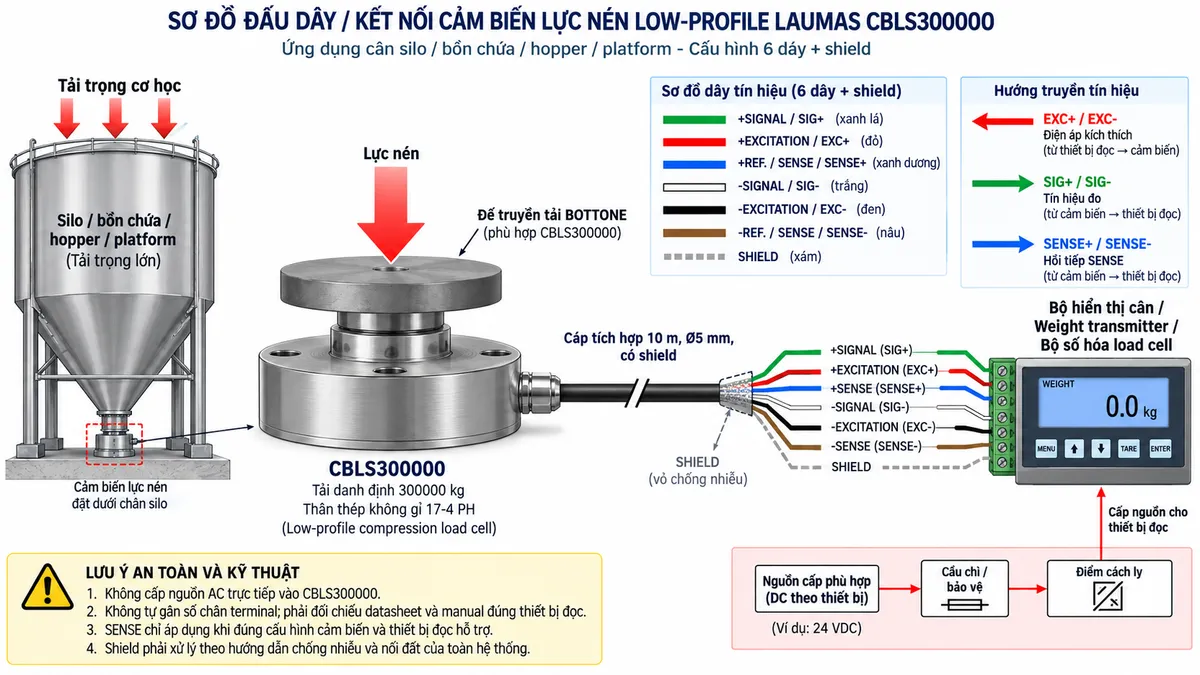

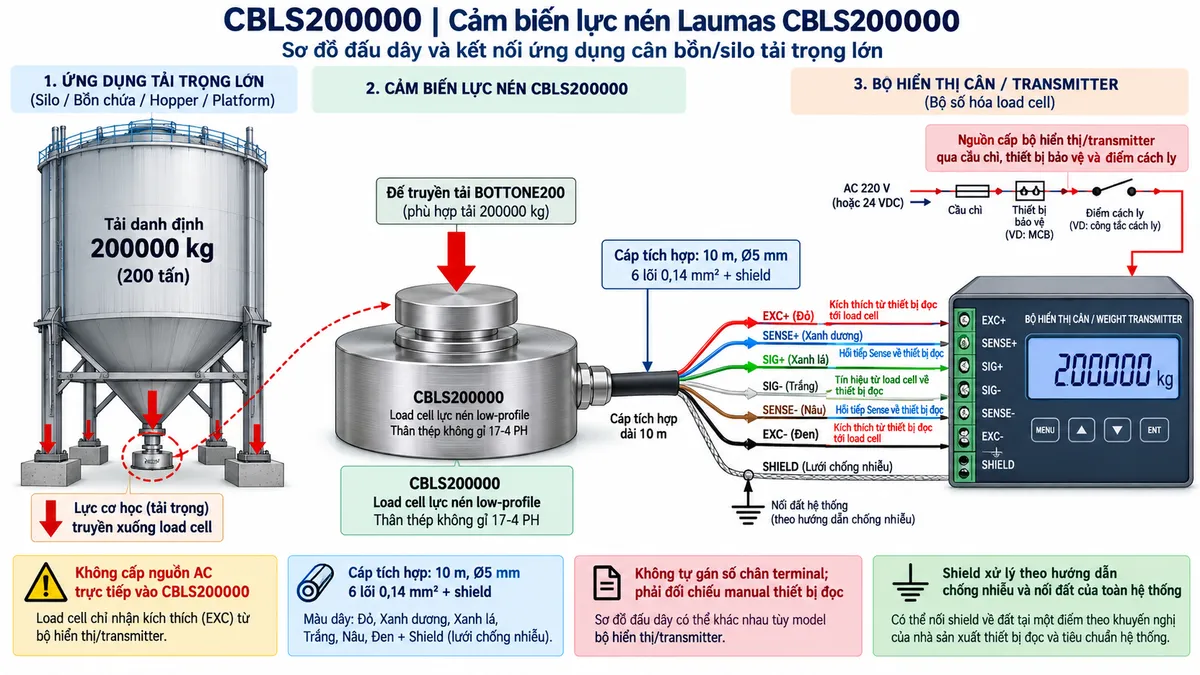

Đấu dây CBLS300000 với thiết bị điện tử cân

CBLS300000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích qua EXC+/EXC- và nhận tín hiệu vi sai từ SIG+/SIG-.

Datasheet dòng CBLS quy định cáp dài 10 m, đường kính 5 mm. Tùy cấu hình, cáp có thể sử dụng các lõi tín hiệu cơ bản hoặc cấu hình sáu dây có thêm REF./SENSE. Với cấu hình sáu dây, +SIGNAL sử dụng dây xanh lá, +EXCITATION dây đỏ, +REF./SENSE dây xanh dương, -SIGNAL dây trắng, -EXCITATION dây đen và -REF./SENSE dây nâu.

Các đường REF./SENSE cho phép thiết bị đọc tương thích theo dõi điện áp kích thích thực tế tại load cell, từ đó hỗ trợ bù ảnh hưởng của sụt áp trên tuyến cáp. Khi sử dụng cấu hình không có SENSE, việc đấu dây phải tuân thủ đúng sơ đồ của phiên bản cảm biến và thiết bị điện tử thực tế.

Shield của cáp cần được xử lý theo hướng dẫn chống nhiễu và nối đất của toàn hệ thống. Không nên tự gán số chân terminal hoặc thay đổi cách nối shield nếu chưa kiểm tra manual của thiết bị đọc.

Nguyên lý strain gauge và cầu Wheatstone

Nguyên lý hoạt động CBLS300000 dựa trên các strain gauge gắn lên phần tử đàn hồi và mắc thành cầu Wheatstone. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo để tạo điều kiện đo sự thay đổi điện trở.

Khi lực nén tác động lên cảm biến, phần tử đàn hồi bằng thép không gỉ 17-4 PH biến dạng rất nhỏ. Điện trở của các strain gauge thay đổi theo biến dạng, làm cầu Wheatstone mất cân bằng và tạo tín hiệu vi sai dạng mV/V.

Tín hiệu analog mức thấp được truyền tới weight transmitter hoặc bộ hiển thị cân. Thiết bị điện tử thực hiện khuếch đại, lọc nhiễu và chuyển đổi A/D trước khi xử lý thành dữ liệu trọng lượng hoặc lực.

Sau bước số hóa, bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán kết quả đo. Giá trị cuối cùng được hiển thị trên màn hình hoặc truyền tới hệ thống điều khiển.

Nếu bộ điện tử cân hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền tới PLC, HMI hoặc SCADA để giám sát tải, ghi dữ liệu, cảnh báo và điều khiển quy trình.

Tùy chọn hai cầu Wheatstone dự phòng

Dòng CBLS có thể được đặt hàng với hai cầu Wheatstone strain gauge dự phòng 350 Ω và hai cáp đầu ra riêng biệt. Đây là cấu hình dành cho những hệ thống cần hai chuỗi tín hiệu độc lập để tăng khả năng giám sát và dự phòng.

Khi sử dụng phiên bản hai cầu đo, từng kênh phải được đấu với thiết bị điện tử phù hợp theo đúng tài liệu cấu hình. Không tự đấu song song hoặc ghép hai cầu đo nếu nhà sản xuất không chỉ định.

Đế truyền tải BOTTONE cho CBLS300000

Laumas cung cấp BOTTONE làm đế truyền tải phía trên dành cho CBLS300000. Phụ kiện này có đường kính 198 mm, chiều cao 60 mm và tải tĩnh tối đa 300000 kg.

Đế truyền tải giúp tập trung lực lên vùng nhận tải của cảm biến theo điều kiện cơ khí phù hợp. Với ứng dụng 300 tấn, việc thiết kế đúng bề mặt tiếp xúc và hướng truyền lực đặc biệt quan trọng để hạn chế tải lệch tâm và ứng suất không mong muốn.

Ứng dụng thực tế

Load cell lực nén CBLS300000 phù hợp với các hệ thống cân tải trọng rất lớn trong công nghiệp nặng, lưu trữ nguyên liệu và giám sát kết cấu.

• Cân silo tải trọng rất lớn.
• Cân bồn và tank công nghiệp dung tích lớn.
• Cân hopper và phễu chứa nguyên liệu nặng.
• Cân platform và bệ máy tải trọng cao.
• Giám sát tải tại chân đỡ của máy và kết cấu.
• Đo lực nén trong thiết bị thử tải.
• Giám sát lực trong kết cấu cơ khí và công trình công nghiệp.
• Hệ thống an toàn kép khi sử dụng tùy chọn hai cầu Wheatstone.
• Tích hợp dữ liệu tải với PLC, HMI hoặc SCADA thông qua weight transmitter hoặc bộ số hóa phù hợp.

Lưu ý khi thiết kế hệ thống 300 tấn

Với tải trọng rất lớn, độ cứng của nền móng, khung đỡ, bản mã và các chi tiết truyền lực phải được tính toán đồng bộ với load cell. Tải cần đi qua cảm biến chủ yếu theo phương nén và hạn chế lực ngang, mô-men hoặc tải lệch tâm.

Đối với bồn hoặc silo, đường ống, ống mềm, dây dẫn và các liên kết phụ có thể tạo đường truyền lực song song làm ảnh hưởng kết quả cân. Các kết nối này cần được thiết kế để không hạn chế chuyển vị cần thiết của hệ thống cân.

Cáp tín hiệu phải được bố trí cách xa cáp động lực, biến tần, motor và contactor. Shield cần được xử lý theo hướng dẫn của thiết bị điện tử cân để giảm nhiễu và tránh vòng lặp nối đất.

Sau khi hoàn thành lắp đặt cơ khí và điện, hệ thống cần được hiệu chuẩn bằng phương pháp phù hợp trước khi đưa vào vận hành chính thức.

4) Cam kết và nơi mua hàng

Khi lựa chọn CBLS300000 chính hãng, cần đánh giá tải cực đại tại từng điểm đỡ, tải động, tải lệch tâm, điều kiện môi trường, kết cấu truyền lực và thiết bị điện tử cân. Nếu ứng dụng yêu cầu ATEX, IECEx, báo cáo hiệu chuẩn hoặc hai cầu Wheatstone dự phòng, cần xác nhận đúng cấu hình trước khi đặt hàng.

Khách hàng cần mua cảm biến lực nén Laumas CBLS300000 chính hãng, xuất xứ Italia và cần tư vấn đế BOTTONE, hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn giải pháp phù hợp cho hệ thống cân tải trọng rất lớn.

Câu hỏi thường gặp (FAQ)

CBLS300000 là cảm biến gì?

CBLS300000 là load cell lực nén dạng low-profile của Laumas, được thiết kế để đo tải trọng rất lớn theo phương nén.

CBLS300000 có tải danh định bao nhiêu?

CBLS300000 có tải danh định 300000 kg, tương đương 300 tấn.

Dòng CBLS có những mức tải nào?

Dòng CBLS tiêu chuẩn gồm các mức tải 200000, 300000, 500000 và 750000 kg.

CBLS300000 được làm từ vật liệu gì?

Thân cảm biến được chế tạo bằng thép không gỉ 17-4 PH.

Cấp bảo vệ của CBLS300000 là gì?

CBLS300000 có cấp bảo vệ IP68.

Sai số tổng hợp của CBLS300000 là bao nhiêu?

Dòng CBLS có sai số tổng hợp tối đa ±0,10%.

Tín hiệu đầu ra của CBLS300000 là bao nhiêu?

Tín hiệu đầu ra danh định là 2 mV/V ±0,1%.

Cáp của CBLS300000 dài bao nhiêu?

Dòng CBLS sử dụng cáp dài 10 m, đường kính 5 mm; số lõi phụ thuộc cấu hình cảm biến.

CBLS300000 có hỗ trợ SENSE không?

Cấu hình sáu dây có các đường +REF./SENSE và -REF./SENSE để hồi tiếp điện áp kích thích về thiết bị đọc tương thích.

Màu dây của cấu hình sáu lõi CBLS là gì?

+SIGNAL màu xanh lá, +EXCITATION màu đỏ, +REF./SENSE màu xanh dương, -SIGNAL màu trắng, -EXCITATION màu đen và -REF./SENSE màu nâu.

CBLS300000 có tùy chọn hai cầu Wheatstone không?

Có. Laumas cung cấp tùy chọn hai cầu Wheatstone strain gauge dự phòng 350 Ω với hai cáp đầu ra cho hệ thống an toàn kép.

Phụ kiện BOTTONE dùng cho CBLS300000 có tải bao nhiêu?

BOTTONE là đế truyền tải phía trên dành cho CBLS300000, có tải tĩnh tối đa 300000 kg.

CBLS300000 có phù hợp để cân silo không?

Có. Cân silo tải trọng rất lớn là một trong những ứng dụng phù hợp khi kết cấu cơ khí, tải trên từng điểm đỡ và số lượng load cell được tính toán đúng.

Có thể đấu CBLS300000 trực tiếp vào PLC không?

PLC thông thường không phù hợp để trực tiếp cấp kích thích và đọc tín hiệu mV/V mức thấp. Nên sử dụng weight transmitter hoặc bộ số hóa load cell trước khi đưa dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào CBLS300000 không?

Không. CBLS300000 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ thiết bị điện tử cân phù hợp.
