FLC1000M12 | Cảm biến (load cells) lực nén Laumas FLC1000M12

1) FLC1000M12 | Cảm biến lực nén Laumas FLC1000M12

FLC1000M12 là cảm biến lực nén Laumas thuộc dòng FLC dành cho các hệ thống cân bồn, cân phễu, cân máy và kết cấu đặt trên chân đỡ. Cảm biến được lắp trực tiếp tại điểm truyền lực để biến đổi tải trọng cơ học thành tín hiệu điện mV/V, sau đó tín hiệu được bộ hiển thị cân, weight transmitter hoặc bộ số hóa xử lý thành giá trị trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, weight transmitter, bộ hiển thị cân, bộ số hóa cùng nhiều thành phần phục vụ hệ thống cân chính xác và tự động hóa trong nhiều ngành công nghiệp.

Dòng FLC được thiết kế theo dạng load cell lực nén cho chân đỡ, phù hợp khi cần tích hợp chức năng cân trực tiếp vào bồn, phễu hoặc máy thay vì sử dụng một bàn cân độc lập. Thiết kế này đặc biệt hữu ích trong các hệ thống cân nhiều điểm, định lượng và giám sát lượng vật liệu trong quá trình sản xuất.

2) Ưu điểm và tính năng nổi bật

Laumas FLC1000M12 kết hợp kết cấu cơ khí dành cho tải nén với phần tử đo strain gauge, cho phép tích hợp thuận tiện vào các hệ thống cân công nghiệp. Thiết kế chân có khả năng điều chỉnh giúp hỗ trợ căn chỉnh kết cấu khi lắp đặt đúng phụ kiện tương thích của dòng FLC.

• Load cell cân bồn và cân phễu phù hợp cho các kết cấu truyền tải xuống chân đỡ theo phương nén.
• Thân cảm biến bằng thép không gỉ giúp tăng độ bền trong môi trường công nghiệp.
• Đầu ra mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa chuyên dụng.
• Kết nối sáu dây có đường sense/reference giúp thiết bị đọc tương thích theo dõi điện áp kích thích thực tế tại cảm biến.
• Có thể kết hợp nhiều cảm biến trong hệ thống cân bồn hoặc cân máy có nhiều chân đỡ.
• Dễ tích hợp dữ liệu trọng lượng vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.
• Phù hợp cho các ứng dụng cân tĩnh, định lượng theo mẻ, giám sát mức vật liệu theo khối lượng và kiểm soát quá trình.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	1000 kg
Ren kết nối	M12 × 1,75
Vật liệu	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP67
Sai số tổng hợp	≤ ±0,07%
Tín hiệu đầu ra danh định	2,0 mV/V ±5%
Điện trở đầu vào	350 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Quá tải an toàn	120% toàn thang
Quá tải phá hủy	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	20 VDC
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 × 0,20 mm² + shield

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải tại chân đỡ

Cảm biến lực nén FLC1000M12 được bố trí tại điểm chịu tải giữa chân của bồn, phễu hoặc máy và phần kết cấu đỡ bên dưới. Khi lượng vật liệu thay đổi, lực truyền qua chân đỡ cũng thay đổi và tác động trực tiếp lên phần tử đàn hồi của load cell.

Cảm biến chuyển sự biến đổi cơ học này thành tín hiệu điện tỷ lệ. Bộ điện tử cân tiếp nhận tín hiệu, thực hiện khuếch đại, lọc, chuyển đổi và hiệu chuẩn trước khi đưa ra giá trị trọng lượng để hiển thị hoặc sử dụng cho điều khiển tự động.

Trong hệ thống nhiều chân, từng load cell có thể được đưa về hộp nối trước khi kết nối tới thiết bị điện tử cân. Khi thiết kế cần xét đến phân bố tải thực tế, tải động, rung động và tải lệch để lựa chọn số lượng cảm biến và kết cấu lắp đặt phù hợp.

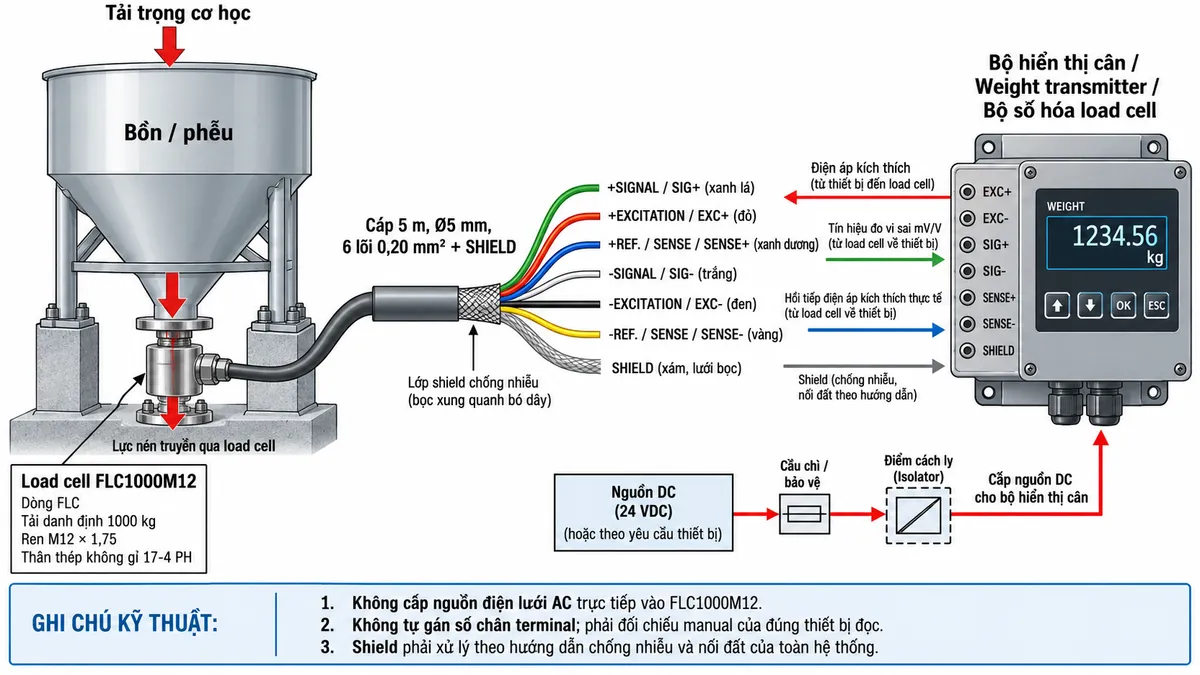

Đấu dây và kết nối với thiết bị điện tử cân

FLC1000M12 sử dụng các đường kích thích, tín hiệu đo và sense/reference. Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích tới cầu đo của load cell; tín hiệu vi sai từ cảm biến được gửi trở lại thiết bị xử lý; đồng thời các đường sense có thể phản hồi điện áp thực tế tại đầu cảm biến khi bộ điện tử cân hỗ trợ cấu hình sáu dây.

Shield có nhiệm vụ hỗ trợ bảo vệ các lõi tín hiệu khỏi nhiễu điện từ bên ngoài. Việc xử lý shield và nối đất cần tuân theo hướng dẫn của toàn bộ hệ thống và manual của thiết bị đọc để hạn chế vòng lặp đất hoặc nhiễu không mong muốn.

Load cell không phải thiết bị nhận trực tiếp nguồn điện lưới. Nguồn cấp cho bộ hiển thị hoặc transmitter phải đi qua thiết bị bảo vệ và điểm cách ly phù hợp theo thiết kế tủ điện.

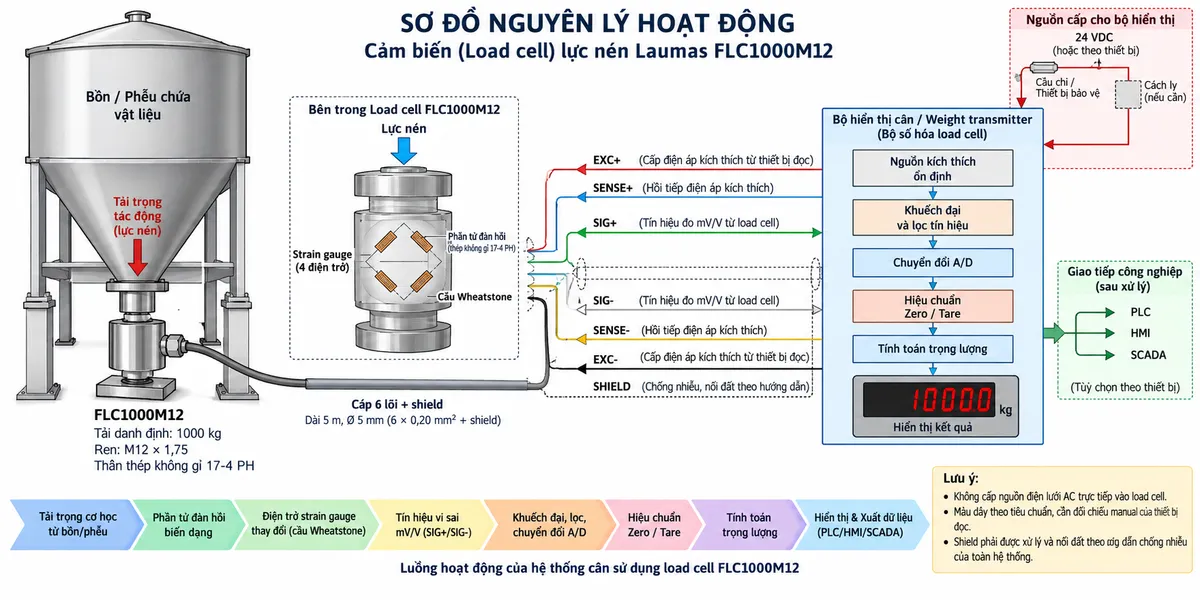

Nguyên lý strain gauge và cầu Wheatstone

FLC1000M12 hoạt động theo nguyên lý cảm biến strain gauge. Khi lực nén tác động lên thân cảm biến, phần tử đàn hồi biến dạng rất nhỏ. Các strain gauge được gắn tại vùng biến dạng và thay đổi điện trở tương ứng với lực tác động.

Các strain gauge được kết nối thành cầu Wheatstone. Khi không có thay đổi tải, cầu đo ở trạng thái cân bằng tương ứng với điểm zero đã được hiệu chuẩn. Khi tải thay đổi, sự thay đổi điện trở của strain gauge làm cầu mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với lực nén.

Tín hiệu mV/V được đưa tới bộ điện tử cân để khuếch đại và lọc nhiễu, sau đó được chuyển đổi từ tín hiệu tương tự sang dữ liệu số. Thiết bị tiếp tục thực hiện hiệu chuẩn, Zero, Tare và tính toán giá trị trọng lượng trước khi đưa kết quả lên màn hình.

Nếu weight transmitter hoặc bộ số hóa hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền tới PLC, HMI hoặc SCADA để giám sát, lưu trữ, điều khiển quá trình nạp xả hoặc thực hiện định lượng tự động.

Ứng dụng thực tế

Load cell Laumas FLC1000M12 phù hợp với nhiều hệ thống cân và tự động hóa cần đo trọng lượng trực tiếp tại chân đỡ.

• Cân bồn chứa nguyên liệu, chất lỏng hoặc bán thành phẩm.
• Cân phễu nạp liệu và phễu định lượng.
• Cân máy, skid và cụm thiết bị đặt trên nhiều điểm đỡ.
• Hệ thống phối trộn và định lượng theo mẻ.
• Giám sát khối lượng nguyên liệu trong quá trình nạp hoặc xả.
• Máy đóng gói và dây chuyền sản xuất sử dụng phản hồi trọng lượng.
• Kết nối hệ thống cân với PLC, HMI hoặc SCADA thông qua weight transmitter hoặc bộ số hóa tương thích.

4) Cam kết và nơi mua hàng

Khi lựa chọn FLC1000M12 chính hãng, người dùng nên đối chiếu tải thực tế tại từng chân, số lượng điểm cân, phụ kiện cơ khí và thiết bị điện tử đọc tín hiệu. Một cấu hình phù hợp giúp hạn chế tải lệch, lực ngang, mô-men và các điều kiện cơ khí có thể ảnh hưởng tới độ ổn định của hệ thống cân.

Khách hàng cần mua cảm biến lực nén Laumas FLC1000M12 chính hãng, đồng thời cần tư vấn hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn cấu hình theo yêu cầu cân thực tế.

Câu hỏi thường gặp (FAQ)

FLC1000M12 là loại cảm biến gì?

FLC1000M12 là load cell lực nén dùng cho chân đỡ, có nhiệm vụ chuyển lực cơ học từ bồn, phễu hoặc máy thành tín hiệu điện phục vụ hệ thống cân.

FLC1000M12 thường được dùng cho ứng dụng nào?

Sản phẩm phù hợp cho cân bồn, cân phễu và cân máy, đặc biệt trong các kết cấu mà tải được truyền xuống các chân đỡ theo phương nén.

FLC1000M12 hoạt động theo nguyên lý nào?

Cảm biến sử dụng strain gauge gắn trên phần tử đàn hồi và kết nối theo cầu Wheatstone. Biến dạng do tải trọng làm thay đổi điện trở strain gauge và tạo ra tín hiệu điện tỷ lệ với lực tác động.

Có thể kết nối FLC1000M12 trực tiếp với PLC không?

PLC thông thường không được thiết kế để đọc trực tiếp tín hiệu mV/V mức thấp của load cell. Nên sử dụng weight transmitter hoặc bộ số hóa để cấp kích thích, xử lý tín hiệu và chuyển dữ liệu tới PLC bằng giao diện phù hợp.

SENSE+ và SENSE- dùng để làm gì?

SENSE+/SENSE- giúp thiết bị đọc tương thích nhận biết điện áp kích thích thực tế tại load cell, từ đó hỗ trợ bù ảnh hưởng của sụt áp trên cáp.

Shield của cáp load cell nên xử lý như thế nào?

Shield được dùng để giảm ảnh hưởng của nhiễu điện từ lên tín hiệu đo. Cách nối shield cần tuân thủ manual của bộ điện tử cân và phương án nối đất chung của hệ thống.

Có được cấp nguồn điện lưới trực tiếp cho FLC1000M12 không?

Không. Load cell phải nhận điện áp kích thích từ bộ điện tử cân chuyên dụng. Nguồn điện lưới chỉ được cấp tới bộ hiển thị hoặc transmitter theo đúng sơ đồ và thông số của thiết bị đó.

Khi dùng nhiều FLC1000M12 dưới một bồn cần lưu ý gì?

Cần xét tải phân bố thực tế trên từng chân, vị trí trọng tâm, tải động và khả năng xuất hiện tải lệch. Thiết kế cơ khí phải bảo đảm lực truyền chủ yếu theo phương đo của load cell.
