CBL30000 | Cảm biến (load cells) lực nén Laumas CBL30000

1) CBLS750000 | Cảm biến lực nén Laumas CBLS750000

CBLS750000 là cảm biến lực nén Laumas dạng low-profile dành cho các hệ thống cân và đo lực có tải trọng cực lớn. Model CBLS750000 có tải danh định 750000 kg, tương đương 750 tấn, thuộc dòng CBLS với các mức tải 200000, 300000, 500000 và 750000 kg.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa, hộp nối và nhiều thành phần phục vụ cân điện tử, định lượng và tự động hóa trong nhà máy.

CBLS750000 được chế tạo bằng thép không gỉ 17-4 PH, có cấp bảo vệ IP68 và thiết kế thấp giúp thuận tiện bố trí tại các điểm đỡ chịu tải rất lớn. Sản phẩm phù hợp với silo, bồn chứa, hopper, platform, kết cấu máy công nghiệp nặng và các hệ thống giám sát tải trọng lớn.

2) Ưu điểm và tính năng nổi bật

Load cell lực nén CBLS750000 được thiết kế cho các ứng dụng đòi hỏi khả năng chịu tải cao, kết cấu cơ khí chắc chắn và tín hiệu ổn định để đưa về hệ thống điện tử cân.

• Tải danh định 750000 kg, là mức tải cao nhất trong dòng CBLS tiêu chuẩn.
• Thiết kế load cell nén dạng low-profile giúp giảm chiều cao lắp đặt.
• Thân cảm biến bằng thép không gỉ 17-4 PH.
• Cấp bảo vệ IP68.
• Sai số tổng hợp tối đa ±0,10%.
• Tín hiệu đầu ra danh định 2 mV/V ±0,1%.
• Cáp tích hợp dài 10 m, đường kính 5 mm, cấu hình 6 lõi 0,14 mm² cùng shield.
• Hỗ trợ các đường EXCITATION, SIGNAL và REF./SENSE.
• Quá tải an toàn 150% tải toàn thang.
• Quá tải phá hủy 300% tải toàn thang.
• Có tùy chọn hai cầu Wheatstone strain gauge dự phòng 350 Ω với hai cáp đầu ra cho hệ thống an toàn kép.
• Có thể yêu cầu các cấu hình chứng nhận cho môi trường đặc biệt và báo cáo hiệu chuẩn theo nhu cầu ứng dụng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	750000 kg
Vật liệu thân cảm biến	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,10%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,1%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Cân bằng zero	±1%
Điện trở cách điện	>5000 MΩ
Ảnh hưởng nhiệt độ lên zero	0,005%/°C
Ảnh hưởng nhiệt độ lên span	0,005%/°C
Dải nhiệt độ bù	-20 °C đến +70 °C
Dải nhiệt độ làm việc	-30 °C đến +90 °C
Độ trôi tại tải danh định trong 30 phút	0,03%
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,4 mm
Cáp kết nối	Dài 10 m, đường kính 5 mm, 6 × 0,14 mm² + shield
Khối lượng tịnh	60 kg

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải trọng theo phương nén

Laumas CBLS750000 được lắp tại điểm truyền lực giữa kết cấu cần cân và nền hoặc bệ đỡ. Khi silo, bồn chứa, hopper, platform hoặc máy công nghiệp tác động tải trọng xuống điểm đỡ, lực được truyền theo phương nén vào cảm biến.

Phần tử đàn hồi bên trong load cell biến dạng một lượng rất nhỏ trong phạm vi làm việc. Các strain gauge được gắn lên phần tử đàn hồi thay đổi điện trở theo mức biến dạng, nhờ đó tải trọng cơ học được chuyển thành tín hiệu điện tỷ lệ.

Trong hệ thống cân silo tải trọng cực lớn, có thể bố trí nhiều load cell tại các chân đỡ. Tín hiệu từ các cảm biến được đưa về hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa để hiệu chuẩn và tính tổng trọng lượng.

Khi lựa chọn cảm biến cho hệ thống tải lớn, cần tính tải chết của kết cấu, tải vật liệu cực đại, tải động, rung động và khả năng phân bố tải không đều giữa các điểm đỡ. Đây là yếu tố quan trọng để đảm bảo load cell luôn làm việc trong vùng an toàn.

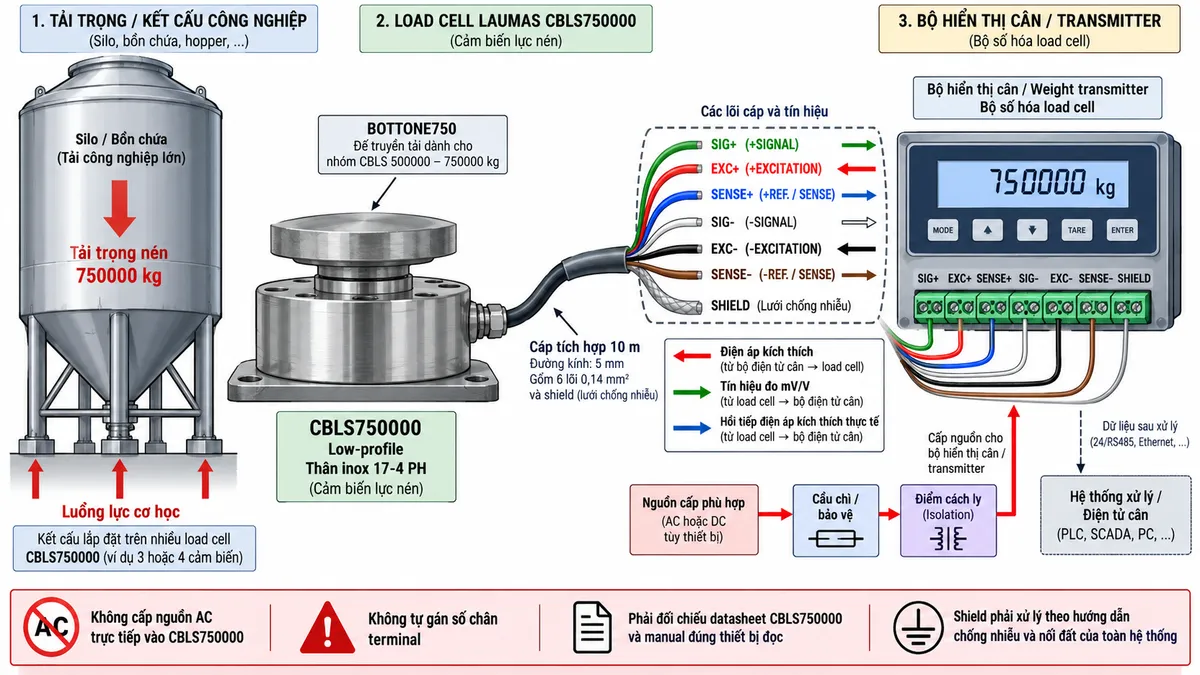

Đấu dây và kết nối CBLS750000

CBLS750000 là load cell strain gauge thụ động. Bộ hiển thị cân hoặc weight transmitter cung cấp điện áp kích thích qua EXC+/EXC- và nhận tín hiệu vi sai từ SIG+/SIG-.

Cấu hình cáp 6 lõi còn có +REF./SENSE và -REF./SENSE để hồi tiếp điện áp kích thích thực tế tại load cell về thiết bị đọc tương thích. Chức năng này hỗ trợ bù ảnh hưởng của sụt áp trên đường cáp trong những hệ thống yêu cầu độ ổn định cao.

Sơ đồ màu dây của dòng CBLS gồm +SIGNAL màu xanh lá, +EXCITATION màu đỏ, +REF./SENSE màu xanh dương, -SIGNAL màu trắng, -EXCITATION màu đen và -REF./SENSE màu nâu. Shield được sử dụng để hỗ trợ bảo vệ tín hiệu mV/V khỏi nhiễu điện từ.

Không cấp nguồn điện lưới AC trực tiếp vào CBLS750000. Nguồn chỉ được cấp cho bộ hiển thị, transmitter hoặc bộ số hóa theo đúng thông số của thiết bị điện tử cân; thiết bị này mới cung cấp điện áp kích thích phù hợp cho load cell.

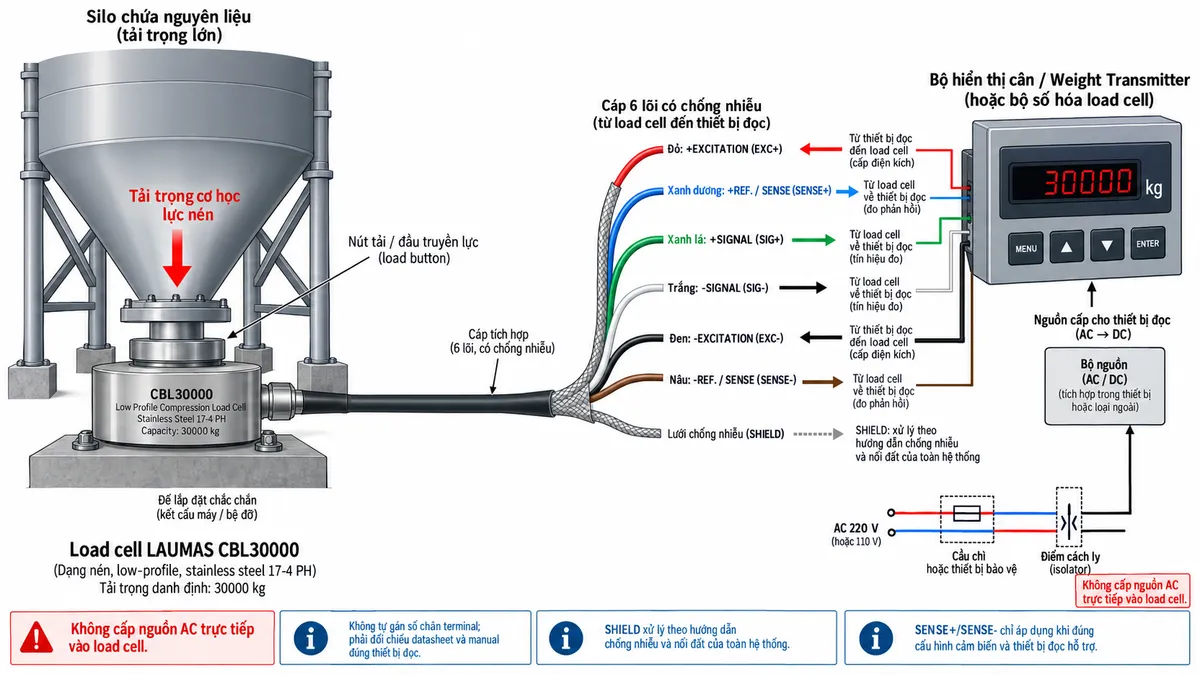

Nguyên lý cầu Wheatstone strain gauge

Nguyên lý hoạt động CBLS750000 dựa trên các strain gauge mắc thành cầu Wheatstone. Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu đo thông qua EXC+/EXC-.

Khi tải trọng tăng hoặc giảm, phần tử đàn hồi bằng thép không gỉ 17-4 PH biến dạng rất nhỏ. Điện trở của các strain gauge thay đổi, làm cầu Wheatstone mất cân bằng và tạo tín hiệu vi sai SIG+/SIG- dạng mV/V.

Tín hiệu điện mức thấp được truyền tới bộ hiển thị cân hoặc weight transmitter, sau đó đi qua các khối khuếch đại và lọc nhằm cải thiện chất lượng tín hiệu trước khi số hóa.

Bộ chuyển đổi A/D biến tín hiệu analog thành dữ liệu số. Tiếp theo, bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán giá trị trọng lượng hoặc lực.

Kết quả có thể hiển thị trực tiếp trên bộ chỉ thị cân. Nếu bộ điện tử hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền tới PLC, HMI hoặc SCADA để giám sát, cảnh báo và điều khiển quy trình.

Đế truyền tải BOTTONE750

BOTTONE750 là phụ kiện đế truyền tải phía trên dành cho nhóm CBLS tải 500000–750000 kg. Phụ kiện này giúp tạo vùng tiếp xúc phù hợp giữa kết cấu phía trên và vùng nhận tải của load cell.

Trong các hệ thống tải cực lớn, việc sử dụng đúng đế truyền lực, duy trì độ đồng tâm và đảm bảo bề mặt lắp đặt đủ cứng giúp hạn chế tải lệch tâm, lực ngang và ứng suất cục bộ không mong muốn.

Tùy chọn hai cầu Wheatstone dự phòng

Dòng CBLS có tùy chọn hai cầu Wheatstone strain gauge dự phòng 350 Ω với hai cáp đầu ra. Cấu hình này hướng tới các hệ thống an toàn kép hoặc ứng dụng cần hai chuỗi đo độc lập.

Mỗi cầu đo phải được đấu vào kênh điện tử phù hợp theo tài liệu của nhà sản xuất. Không tự đấu song song hoặc ghép hai cầu nếu thiết kế hệ thống không cho phép.

Ứng dụng thực tế

Load cell lực nén CBLS750000 phù hợp với nhiều ứng dụng tải trọng cực lớn trong công nghiệp nặng và giám sát kết cấu.

• Cân silo tải trọng cực lớn.
• Cân bồn và tank dung tích lớn.
• Cân hopper và phễu chứa vật liệu nặng.
• Cân platform và bệ máy công nghiệp nặng.
• Giám sát tải tại các chân đỡ của kết cấu.
• Đo lực nén trong máy thử tải công suất lớn.
• Giám sát lực trong kết cấu cơ khí chuyên dụng.
• Hệ thống an toàn kép khi dùng cấu hình hai cầu Wheatstone.
• Tích hợp dữ liệu tải với PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.

Lưu ý khi thiết kế hệ thống tải rất lớn

Với tải trọng ở cấp hàng trăm tấn, nền móng, khung đỡ, bản mã và bề mặt truyền lực cần được tính toán đồng bộ. Biến dạng của kết cấu có thể tạo tải ngang hoặc tải lệch tâm lên cảm biến.

Tải cần truyền chủ yếu theo phương nén. Các lực ngang, mô-men, rung động và ảnh hưởng giãn nở nhiệt cần được kiểm soát bằng thiết kế cơ khí thích hợp.

Trong hệ thống cân silo hoặc bồn, đường ống, khớp nối, dây dẫn và kết cấu phụ không nên tạo đường truyền lực song song làm giảm lượng tải thực tế đi qua load cell.

Cáp tín hiệu nên được bố trí tách khỏi motor, biến tần, contactor và cáp động lực. Shield phải được xử lý theo hướng dẫn của bộ điện tử cân và phương án nối đất tổng thể.

Sau khi hoàn thành lắp đặt cơ khí và đấu nối, hệ thống cần được hiệu chuẩn trước khi đưa vào vận hành chính thức.

4) Cam kết và nơi mua hàng

Khi lựa chọn CBLS750000 chính hãng, cần xác định tải cực đại tại từng điểm đỡ, tải động, mức phân bố tải, điều kiện môi trường, kết cấu truyền lực và thiết bị điện tử cân. Với cấu hình đặc biệt như ATEX, IECEx, hai cầu Wheatstone hoặc yêu cầu báo cáo hiệu chuẩn, cần đối chiếu chính xác mã hàng trước khi đặt.

Khách hàng cần mua cảm biến lực nén Laumas CBLS750000 chính hãng, xuất xứ Italia và cần tư vấn BOTTONE750, hộp nối, bộ hiển thị cân, weight transmitter hoặc bộ số hóa phù hợp có thể liên hệ trực tiếp thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và lựa chọn giải pháp phù hợp với hệ thống cân tải trọng cực lớn.
