FLC10000M30A3A | Cảm biến (load cells) lực nén Laumas FLC10000M30A3A

1) FLC10000M30A3A | Cảm biến lực nén Laumas FLC10000M30A3A

FLC10000M30A3A là cảm biến lực nén vệ sinh Laumas thuộc dòng FLC 3A, được phát triển cho các hệ thống cân bồn, cân silo, cân phễu và thiết bị định lượng công nghiệp. Cảm biến được lắp tại điểm truyền tải giữa chân thiết bị và kết cấu đỡ, từ đó chuyển lực nén cơ học thành tín hiệu điện để bộ hiển thị cân hoặc weight transmitter xử lý thành giá trị trọng lượng.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, cung cấp load cell, bộ hiển thị cân, bộ truyền trọng lượng, bộ số hóa load cell, hộp nối và nhiều thành phần phục vụ hệ thống cân tự động. Dòng FLC 3A được Laumas phát triển theo định hướng vệ sinh, phù hợp cho những dây chuyền cần khả năng làm sạch cao và kết cấu cảm biến bền chắc.

Phiên bản FLC10000M30A3A là lựa chọn phù hợp khi cần load cell lực nén cho cân bồn và silo có tải trọng lớn, thiết kế bằng thép không gỉ và khả năng làm việc trong các môi trường công nghiệp đòi hỏi mức bảo vệ cao.

2) Ưu điểm và tính năng nổi bật

Laumas FLC10000M30A3A nổi bật ở thiết kế chuyên dụng cho cân bằng lực nén, cấu trúc vệ sinh và khả năng tích hợp với nhiều thiết bị điện tử cân. Cảm biến phù hợp cho các hệ thống cân cố định cần độ ổn định, khả năng chịu tải và độ bền cơ học cao.

• Thiết kế vệ sinh hỗ trợ các ứng dụng có yêu cầu làm sạch thường xuyên trong công nghiệp thực phẩm, đồ uống, hóa chất và dược phẩm.
• Kết cấu cảm biến bằng thép không gỉ giúp tăng độ bền và khả năng thích nghi với môi trường sản xuất công nghiệp.
• Cấp bảo vệ cao giúp hạn chế ảnh hưởng của nước và bụi trong quá trình vận hành hoặc vệ sinh thiết bị.
• Cấu hình tín hiệu strain-gauge tiêu chuẩn cho phép kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Hệ thống dây sense hỗ trợ thiết bị đọc bù ảnh hưởng của sụt áp trên đường cáp khi sử dụng cấu hình đo sáu dây.
• Phù hợp cho các hệ thống cân nhiều chân, trong đó nhiều load cell có thể được kết hợp qua hộp nối trước khi đưa tín hiệu tới thiết bị xử lý.
• Có thể tích hợp vào hệ thống tự động hóa để truyền dữ liệu trọng lượng tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	10000 kg
Ren kết nối	M30
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP69K
Tín hiệu đầu ra danh định	2,0 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	5 đến 15 VDC
Cáp kết nối	Dài 10 m, đường kính 5 mm, 6 × 0,20 mm² + shield
Kích thước cơ bản theo bản vẽ dòng FLC 3A	Đường kính thân Ø78 mm; chiều cao tổng thể 178 mm

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong hệ thống cân

Cảm biến lực nén FLC10000M30A3A có nhiệm vụ tiếp nhận tải trọng truyền từ chân bồn, silo hoặc kết cấu cân và biến đổi lực đó thành tín hiệu điện tỷ lệ. Khi được lắp đúng phương chịu lực, cảm biến trở thành phần tử đo chính của hệ thống cân, còn việc hiển thị, hiệu chuẩn và truyền dữ liệu được thực hiện bởi thiết bị điện tử cân kết nối phía sau.

Trong hệ thống cân nhiều chân, các cảm biến có thể được đưa về hộp nối để cộng và cân bằng tín hiệu trước khi kết nối tới weight transmitter hoặc bộ hiển thị cân. Cách bố trí này thường được sử dụng cho bồn chứa, phễu định lượng và silo công nghiệp có nhiều điểm đỡ.

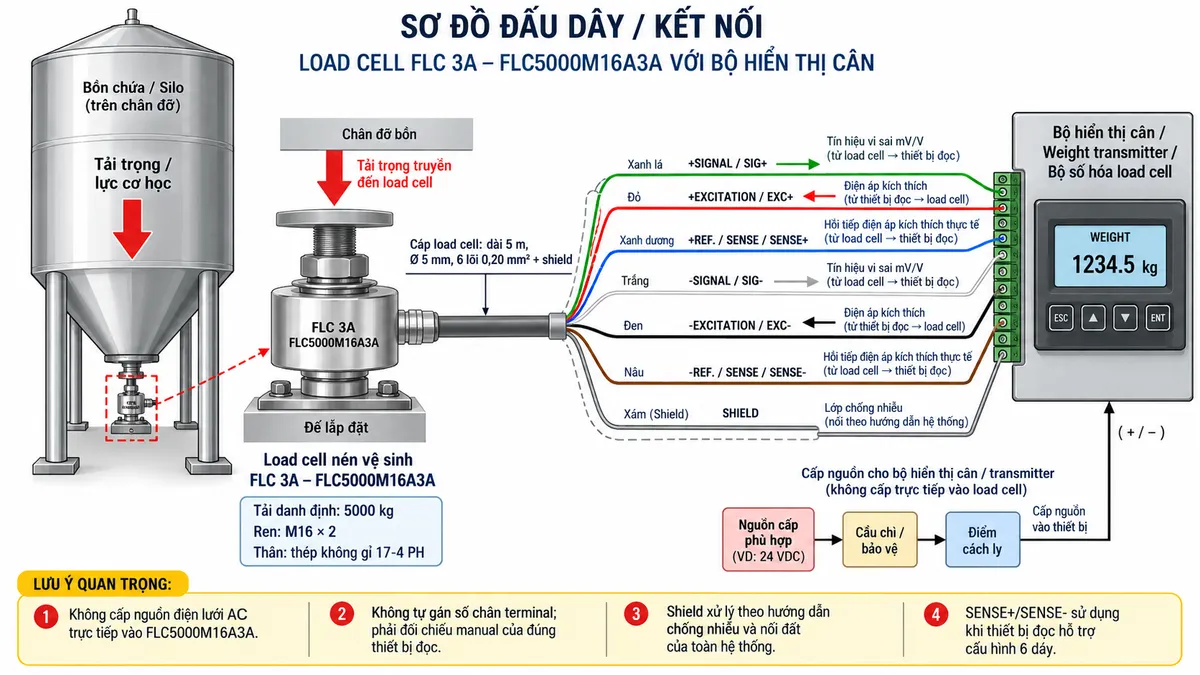

Sơ đồ đấu dây và kết nối

Cảm biến sử dụng cấu hình dây tín hiệu gồm các đường kích thích, tín hiệu đo, đường sense và shield. Điện áp kích thích được tạo bởi bộ điện tử cân, không phải bởi load cell. Tín hiệu vi sai từ cảm biến được đưa trở lại thiết bị xử lý, trong khi các đường sense cho phép thiết bị tương thích giám sát điện áp kích thích thực tế tại cảm biến để bù ảnh hưởng của đường dây.

Shield cần được xử lý theo hướng dẫn chống nhiễu và nối đất của toàn hệ thống. Không được cấp trực tiếp nguồn điện lưới vào load cell và không nên tự suy đoán số chân terminal của bộ hiển thị hoặc transmitter; việc đấu nối phải dựa trên tài liệu của đúng thiết bị đọc đang sử dụng.

Nguyên lý chuyển đổi lực thành tín hiệu trọng lượng

Nguyên lý của load cell strain gauge dựa trên sự biến dạng đàn hồi rất nhỏ của phần tử cơ khí khi chịu lực. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng và được bố trí thành cầu đo để tạo tín hiệu vi sai tương ứng với tải trọng.

Bộ hiển thị hoặc transmitter cấp điện áp kích thích cho cầu đo. Khi lực nén thay đổi, tín hiệu điện từ load cell cũng thay đổi theo. Thiết bị điện tử cân tiếp nhận tín hiệu này, thực hiện khuếch đại, lọc nhiễu, chuyển đổi tương tự sang số, hiệu chuẩn và các chức năng Zero/Tare trước khi tính toán giá trị trọng lượng để hiển thị hoặc truyền sang hệ thống điều khiển.

Ứng dụng tiêu biểu

Load cell lực nén Laumas FLC 3A phù hợp với nhiều bài toán đo khối lượng tĩnh và giám sát tồn chứa trong dây chuyền công nghiệp.

• Cân bồn chứa nguyên liệu và bồn phối trộn.
• Cân silo chứa bột, hạt và nguyên liệu rời.
• Cân phễu cấp liệu và hệ thống định lượng theo mẻ.
• Hệ thống cân trong ngành thực phẩm và đồ uống có yêu cầu vệ sinh cao.
• Ứng dụng trong dây chuyền dược phẩm, hóa chất và chế biến nguyên liệu.
• Giám sát trọng lượng tồn chứa kết hợp PLC, HMI hoặc SCADA.

4) Cam kết và nơi mua hàng

Khi lựa chọn FLC10000M30A3A chính hãng, người dùng cần đối chiếu đúng tải trọng, kiểu kết nối cơ khí, thiết bị điện tử cân và điều kiện lắp đặt của hệ thống. Việc sử dụng đúng phụ kiện lắp đặt, bảo đảm tải truyền đúng phương và hạn chế lực ngang giúp nâng cao độ ổn định cũng như tuổi thọ của hệ thống cân.

Khách hàng cần mua cảm biến lực nén Laumas FLC10000M30A3A chính hãng, tư vấn lựa chọn bộ hiển thị cân, weight transmitter, hộp nối hoặc giải pháp tích hợp hệ thống có thể liên hệ trực tiếp thietbicodien để được hỗ trợ đối chiếu đúng model và cấu hình phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FLC10000M30A3A dùng để làm gì?

FLC10000M30A3A dùng để chuyển đổi lực nén từ bồn, silo, phễu hoặc kết cấu cân thành tín hiệu điện để bộ hiển thị cân hoặc transmitter xử lý thành giá trị trọng lượng.

FLC10000M30A3A có phù hợp cho cân silo không?

Có. Đây là load cell lực nén cho cân silo và các hệ thống cân bồn có tải trọng lớn. Khi thiết kế cần tính đúng số điểm đỡ, phân bố tải và hệ số dự phòng của toàn hệ thống.

FLC10000M30A3A có phù hợp với môi trường vệ sinh không?

Có. Dòng FLC 3A được thiết kế cho các ứng dụng vệ sinh, sử dụng kết cấu thép không gỉ và có khả năng bảo vệ cao trước nước, bụi và các quá trình vệ sinh công nghiệp phù hợp.

Có thể đấu FLC10000M30A3A trực tiếp vào PLC không?

Thông thường PLC có ngõ vào analog công nghiệp không đọc trực tiếp tín hiệu mV/V của load cell. Hệ thống nên sử dụng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích để cấp kích thích, xử lý tín hiệu và chuyển dữ liệu sang dạng PLC có thể sử dụng.

SENSE+ và SENSE- trên load cell có chức năng gì?

Các đường SENSE+/SENSE- hồi tiếp điện áp kích thích thực tế tại load cell về thiết bị đọc. Với bộ điện tử hỗ trợ cấu hình sáu dây, thông tin này được dùng để bù ảnh hưởng của sụt áp trên cáp.

Shield của cáp load cell nên đấu như thế nào?

Shield có nhiệm vụ hỗ trợ chống nhiễu điện từ cho tín hiệu đo mức thấp. Cách nối shield và điểm nối đất cần tuân thủ tài liệu của thiết bị điện tử cân cũng như phương án nối đất của toàn hệ thống để tránh tạo vòng lặp đất gây nhiễu.

Có được cấp nguồn AC trực tiếp vào FLC10000M30A3A không?

Không. Load cell là phần tử cảm biến được kích thích bởi thiết bị điện tử cân tương thích. Nguồn điện lưới phải cấp cho bộ hiển thị hoặc transmitter theo đúng yêu cầu của thiết bị đó, không đấu trực tiếp vào cảm biến.

Cần lưu ý gì khi lắp load cell dưới chân bồn?

Cần bảo đảm lực truyền qua cảm biến đúng hướng, hạn chế tải ngang và mô-men ngoài ý muốn, sử dụng cụm chân hoặc phụ kiện lắp đặt phù hợp, đồng thời bảo đảm kết cấu bồn không gây phân bố tải bất thường giữa các điểm cân.
