FLC1000M12A3A | Cảm biến (load cells) lực nén Laumas FLC1000M12A3A

FLC1000M12A3A | Cảm biến lực nén Laumas FLC 3A 1000 kg M12

FLC1000M12A3A là cảm biến lực nén vệ sinh thuộc dòng FLC 3A của Laumas, được thiết kế để lắp giữa chân đỡ công nghiệp và kết cấu cần cân. Model này có tải trọng danh định 1000 kg, ren M12, thân bằng thép không gỉ 17-4 PH và được phát triển cho những hệ thống cân yêu cầu khả năng vệ sinh cao trong môi trường thực phẩm, đồ uống, dược phẩm và sản xuất công nghiệp.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều phụ kiện phục vụ cân bồn, cân silo, định lượng, đóng gói và tự động hóa. Dòng FLC 3A là phiên bản vệ sinh của load cell lực nén kiểu chân đỡ, được chứng nhận theo tiêu chuẩn 3-A Sanitary Standards.

Ưu điểm và tính năng nổi bật của Laumas FLC1000M12A3A

Load cell lực nén FLC1000M12A3A được thiết kế để trở thành một phần của chân đỡ cân, giúp tích hợp chức năng đo trọng lượng trực tiếp vào bồn, silo, máy trộn hoặc kết cấu công nghiệp mà không cần thay đổi lớn kiến trúc cơ khí hiện hữu.

• Tải trọng danh định 1000 kg, phù hợp cho cân bồn, cân silo và kết cấu đặt trên nhiều chân đỡ.
• Ren M12 x 1,75, phù hợp với cấu hình FLC 3A 1000 kg.
• Thân thép không gỉ 17-4 PH cho độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP69K, phù hợp với môi trường vệ sinh có yêu cầu rửa làm sạch áp lực cao khi lắp đặt đúng hướng dẫn.
• Được chứng nhận 3-A Sanitary Standards và sử dụng thiết kế vệ sinh RPSCQC được 3-A SSI chấp thuận.
• Cáp cảm biến phù hợp cho môi trường có yêu cầu tiếp xúc thực phẩm theo cấu hình của dòng FLC 3A.
• Tín hiệu đầu ra analog mV/V tương thích với weight indicator, weight transmitter và bộ số hóa load cell strain gauge.
• Hỗ trợ các đường REF/SENSE để thiết bị điện tử cân tương thích có thể giám sát điện áp kích thích thực tế tại cảm biến.
• Chiều cao có thể điều chỉnh khi kết hợp với hệ chân đỡ tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell lực nén vệ sinh kiểu chân đỡ
Tải trọng danh định	1000 kg
Ren lắp đặt	M12 x 1,75
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP69K
Tín hiệu đầu ra định mức	2,0 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Creep tại tải danh định sau 30 phút	0,05%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp kích thích	5 đến 15 VDC
Độ võng tại tải danh định	0,3 mm
Chiều dài cáp	5 m
Đường kính cáp	5 mm
Cấu hình cáp	6 x 0,20 mm² và shield
Trọng lượng tịnh	1,6 kg
Chứng nhận vệ sinh	3-A Sanitary Standards

Chức năng, nguyên lý hoạt động và ứng dụng của FLC1000M12A3A

Chức năng trong hệ thống cân

Cảm biến lực nén FLC1000M12A3A được bố trí tại điểm truyền tải giữa chân đỡ và kết cấu cần cân. Khi trọng lượng của bồn, silo, máy hoặc vật liệu bên trong tác động theo phương nén, lực được truyền trực tiếp qua load cell.

Phần tử đàn hồi của cảm biến biến dạng rất nhỏ dưới tác dụng của tải. Các strain gauge gắn bên trong thay đổi điện trở theo mức biến dạng, tạo nên sự mất cân bằng của cầu Wheatstone và sinh ra tín hiệu điện áp vi sai tỷ lệ với lực nén.

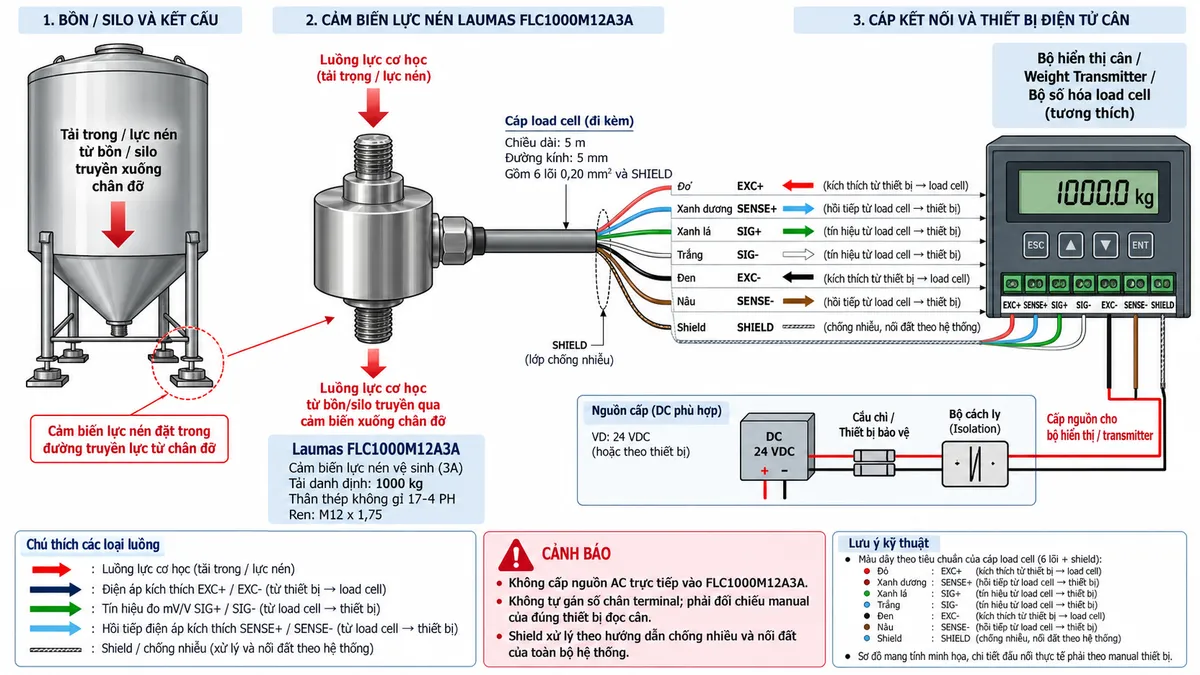

Đấu nối điện với bộ hiển thị hoặc weight transmitter

FLC1000M12A3A Laumas sử dụng cáp 6 lõi cùng shield. Sơ đồ dây của dòng FLC 3A gồm +SIGNAL màu xanh lá, +EXCITATION màu đỏ, +REF/SENSE màu xanh dương, -SIGNAL màu trắng, -EXCITATION màu đen và -REF/SENSE màu nâu.

EXC+/EXC- đưa điện áp kích thích từ bộ điện tử cân tới cầu strain gauge. SIG+/SIG- truyền tín hiệu vi sai mV/V từ load cell trở lại bộ xử lý. SENSE+/SENSE- hồi tiếp điện áp kích thích thực tế tại cảm biến về thiết bị đọc tương thích để hỗ trợ bù sụt áp trên đường cáp.

Shield phải được xử lý theo kiến trúc nối đất và chống nhiễu của toàn hệ thống. Số chân terminal phía bộ hiển thị hoặc transmitter cần được đối chiếu theo manual của đúng thiết bị; không tự gán pinout chỉ dựa trên màu dây của load cell.

Nguồn cấp cho bộ hiển thị hoặc weight transmitter phải được bố trí riêng, đi qua cầu chì hoặc thiết bị bảo vệ và điểm cách ly phù hợp. Không cấp nguồn điện lưới AC trực tiếp vào load cell.

Nguyên lý hoạt động

Bên trong load cell FLC 3A, các strain gauge được gắn trên phần tử đàn hồi bằng thép không gỉ 17-4 PH và mắc thành cầu Wheatstone. Khi lực nén tác động lên cảm biến, phần tử đàn hồi biến dạng trong giới hạn thiết kế và làm điện trở của các strain gauge thay đổi.

Bộ điện tử cân cấp điện áp kích thích vào cầu đo. Khi tải thay đổi, cầu Wheatstone mất cân bằng và sinh ra tín hiệu điện áp vi sai tại SIG+/SIG-, với tín hiệu đầu ra định mức của dòng FLC 3A là 2,0 mV/V ±0,1%.

Tín hiệu mV/V tiếp tục được bộ hiển thị hoặc weight transmitter khuếch đại và lọc, sau đó chuyển đổi A/D. Bộ xử lý áp dụng các hệ số hiệu chuẩn, thực hiện Zero, Tare và tính toán giá trị trọng lượng.

Nếu thiết bị điện tử cân hỗ trợ giao tiếp công nghiệp, dữ liệu trọng lượng số sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để giám sát, điều khiển, lưu trữ hoặc phục vụ quá trình định lượng.

Ứng dụng tiêu biểu

Load cell vệ sinh FLC1000M12A3A phù hợp cho cân bồn, cân silo, máy trộn, hệ thống định lượng, bồn chứa nguyên liệu, thiết bị chế biến thực phẩm và các máy công nghiệp đặt trên chân đỡ.

Thiết kế IP69K, thân thép không gỉ và chứng nhận 3-A giúp model này đặc biệt phù hợp với ngành thực phẩm và đồ uống, nơi thiết bị thường xuyên phải vệ sinh và yêu cầu hạn chế các bề mặt tích tụ cặn bẩn.

Trong ngành hóa chất hoặc dược phẩm, load cell có thể được sử dụng cho các bồn định lượng, bồn phối trộn và hệ thống giám sát khối lượng nếu điều kiện lắp đặt, vật liệu tiếp xúc và các yêu cầu chứng nhận của toàn bộ hệ thống phù hợp.

Lưu ý khi lắp đặt cơ khí

FLC1000M12A3A được thiết kế để lắp kết hợp với chân đỡ. Load cell phải chịu lực chủ yếu theo phương nén và kết cấu cần được bố trí sao cho hạn chế lực ngang, mô-men xoắn hoặc tải lệch không mong muốn.

Khi cân bồn hoặc silo sử dụng nhiều load cell, các điểm đỡ cần được bố trí đồng đều và kết cấu phải đủ cứng. Việc phân bố tải không đều có thể làm một cảm biến chịu tải cao hơn đáng kể so với các cảm biến còn lại.

Chiều cao của hệ chân đỡ có thể được điều chỉnh nhưng việc điều chỉnh phải nằm trong giới hạn thiết kế của bộ phụ kiện sử dụng. Sau khi lắp đặt cần kiểm tra độ cân bằng của kết cấu và tiến hành hiệu chuẩn hệ thống.

Lưu ý vệ sinh và bảo trì

FLC 3A IP69K được thiết kế cho môi trường vệ sinh cao, tuy nhiên toàn bộ cụm lắp đặt phải được cấu hình đúng theo nguyên tắc vệ sinh để tận dụng được ưu điểm của cảm biến. Các bề mặt tiếp giáp, chân đỡ, cáp và phụ kiện cũng cần được lựa chọn phù hợp với yêu cầu vệ sinh của hệ thống.

Không sử dụng vật cứng làm hư hỏng cáp, gioăng hoặc bề mặt cảm biến trong quá trình làm sạch. Sau các chu kỳ bảo trì hoặc tháo lắp cơ khí, nên kiểm tra lại điểm zero và hiệu chuẩn nếu cần.

Cam kết và nơi mua Laumas FLC1000M12A3A chính hãng

Khi lựa chọn FLC1000M12A3A chính hãng, cần xem xét tổng tải của kết cấu, số lượng chân đỡ, phân bố tải, tải động, điều kiện vệ sinh, bộ điện tử cân và yêu cầu kết nối với hệ thống điều khiển. Lựa chọn đúng cấu hình giúp hệ thống cân vận hành ổn định, dễ vệ sinh và thuận tiện khi tích hợp vào dây chuyền sản xuất.

Quý khách cần mua cảm biến lực nén Laumas FLC1000M12A3A, nhận báo giá hoặc tư vấn lựa chọn weight indicator, weight transmitter, bộ số hóa và phụ kiện chân đỡ phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

FLC1000M12A3A là loại load cell gì?

FLC1000M12A3A là load cell lực nén vệ sinh thuộc dòng FLC 3A của Laumas, được thiết kế để lắp tại chân đỡ của bồn, silo hoặc kết cấu công nghiệp.

FLC1000M12A3A có tải trọng danh định bao nhiêu?

Model này có tải trọng danh định 1000 kg.

Ren của FLC1000M12A3A là loại nào?

FLC1000M12A3A sử dụng ren M12 x 1,75.

FLC1000M12A3A có cấp bảo vệ nào?

Cảm biến có cấp bảo vệ IP69K, phù hợp với các ứng dụng yêu cầu vệ sinh và rửa làm sạch nghiêm ngặt khi lắp đặt đúng hướng dẫn.

FLC1000M12A3A có chứng nhận vệ sinh không?

Có. Dòng FLC 3A được chứng nhận theo 3-A Sanitary Standards và sử dụng thiết kế vệ sinh được 3-A SSI chấp thuận.

Vật liệu của FLC1000M12A3A là gì?

Thân cảm biến được chế tạo bằng thép không gỉ 17-4 PH.

Tín hiệu đầu ra của FLC1000M12A3A là bao nhiêu?

Tín hiệu đầu ra định mức của dòng FLC 3A là 2,0 mV/V ±0,1%.

Cáp của FLC1000M12A3A dài bao nhiêu?

Phiên bản tải 1000 kg sử dụng cáp dài 5 m, đường kính 5 mm và gồm 6 lõi tiết diện 0,20 mm² cùng shield.

FLC1000M12A3A có dây SENSE không?

Có. Cấu hình 6 dây gồm các đường EXCITATION, SIGNAL và REF/SENSE để thiết bị điện tử cân tương thích có thể hồi tiếp điện áp kích thích thực tế.

FLC1000M12A3A có thể kết nối với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Cần sử dụng weight transmitter, bộ số hóa hoặc module cân phù hợp để chuyển đổi tín hiệu và truyền dữ liệu trọng lượng tới PLC.

Có được cấp nguồn AC trực tiếp vào FLC1000M12A3A không?

Không. Đây là load cell strain gauge thụ động và chỉ nhận điện áp kích thích DC từ bộ điện tử cân tương thích.

FLC1000M12A3A phù hợp nhất với ứng dụng nào?

Model này phù hợp với cân bồn, cân silo, hệ thống định lượng và các thiết bị đặt trên chân đỡ, đặc biệt trong ngành thực phẩm, đồ uống và các môi trường có yêu cầu vệ sinh cao.
