FLC500M12 | Cảm biến (load cells) lực nén Laumas FLC500M12

1) FLC500M12 | Cảm biến lực nén Laumas FLC500M12

FLC500M12 là cảm biến lực nén Laumas thuộc dòng FLC chuyên dùng cho chân đỡ của bồn, phễu, máy và các kết cấu cân công nghiệp. Phiên bản này có tải danh định 500 kg, sử dụng ren M12 × 1,75 và chuyển đổi lực nén cơ học thành tín hiệu điện mV/V để bộ hiển thị cân, weight transmitter hoặc bộ số hóa xử lý thành giá trị trọng lượng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên thiết kế và sản xuất load cell, bộ hiển thị cân, bộ truyền trọng lượng cùng nhiều thành phần phục vụ hệ thống cân và tự động hóa. Dòng FLC được phát triển theo dạng load cell tích hợp tại chân đỡ, phù hợp cho những hệ thống cần cân trực tiếp bồn hoặc máy mà không phải đặt toàn bộ thiết bị lên một bàn cân riêng.

Nhờ kết cấu thép không gỉ 17-4 PH, cấp bảo vệ IP67 và chiều cao có khả năng điều chỉnh, FLC500M12 là lựa chọn phù hợp cho các ứng dụng cần load cell lực nén 500 kg có kết cấu chắc chắn, gọn và thuận tiện khi tích hợp vào hệ thống cân nhiều điểm.

2) Ưu điểm và tính năng nổi bật

Laumas FLC500M12 kết hợp độ bền cơ học của cảm biến thép không gỉ với giao diện điện tiêu chuẩn của load cell strain gauge. Thiết kế này giúp cảm biến dễ kết nối với nhiều thiết bị điện tử cân và thích hợp cho cả hệ thống cân độc lập lẫn dây chuyền tự động hóa.

• Tải danh định 500 kg, thích hợp cho các điểm cân có tải nhỏ đến trung bình.
• Thân thép không gỉ 17-4 PH giúp tăng độ bền cơ học trong môi trường công nghiệp.
• Cấp bảo vệ IP67, hỗ trợ bảo vệ cảm biến trước bụi và nước theo phạm vi của cấp bảo vệ.
• Sai số tổng hợp thấp, phù hợp với các ứng dụng cân và giám sát trọng lượng ổn định.
• Tín hiệu đầu ra mV/V tiêu chuẩn, thuận tiện khi kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Kết nối sáu dây có đường REF./SENSE giúp thiết bị đọc tương thích bù ảnh hưởng sụt áp trên cáp.
• Có khả năng điều chỉnh chiều cao khi kết hợp với phụ kiện chân thích hợp của hệ FLC.
• Có thể sử dụng nhiều load cell trong hệ thống cân bồn hoặc cân phễu có nhiều chân đỡ.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	500 kg
Ren kết nối	M12 × 1,75
Vật liệu	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP67
Sai số tổng hợp	≤ ±0,07%
Tín hiệu đầu ra danh định	2,0 mV/V ±5%
Điện trở đầu vào	350 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Quá tải an toàn	120% toàn thang
Quá tải phá hủy	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	20 VDC
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 × 0,20 mm² + shield

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo tải tại chân bồn, phễu và máy

Cảm biến lực nén FLC500M12 được lắp tại vị trí truyền tải giữa chân của thiết bị cần cân và kết cấu đỡ phía dưới. Khi khối lượng vật liệu trong bồn hoặc phễu tăng lên, lực nén truyền xuống load cell tăng; khi vật liệu được xả ra, lực tác động giảm tương ứng.

Load cell biến đổi thay đổi lực cơ học thành tín hiệu điện tỷ lệ. Bộ hiển thị cân hoặc weight transmitter cho load cell tiếp nhận tín hiệu này để khuếch đại, chuyển đổi, hiệu chuẩn và tính toán thành giá trị trọng lượng có thể hiển thị hoặc sử dụng trong hệ thống điều khiển.

Với bồn hoặc máy có nhiều chân, mỗi điểm đỡ có thể sử dụng một load cell. Tín hiệu từ các cảm biến thường được đưa về hộp nối trước khi truyền tới bộ điện tử cân. Khi thiết kế cần tính cả tải không phân bố đều, tải động và hệ số dự phòng thay vì chỉ chia tổng khối lượng lý tưởng cho số chân.

Kết nối điện FLC500M12

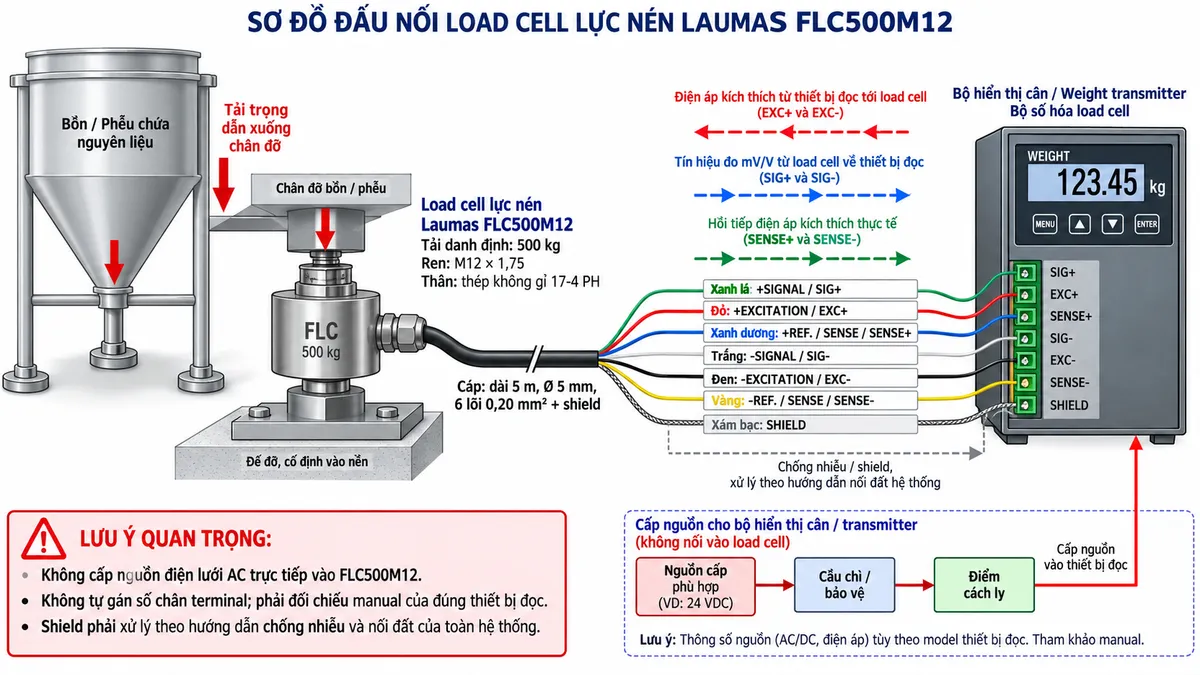

Cáp FLC500M12 có sáu lõi cùng shield. Theo sơ đồ kết nối của dòng FLC, +SIGNAL sử dụng dây xanh lá, +EXCITATION sử dụng dây đỏ, +REF./SENSE sử dụng dây xanh dương, -SIGNAL sử dụng dây trắng, -EXCITATION sử dụng dây đen và -REF./SENSE sử dụng dây vàng.

EXC+/EXC- đưa điện áp kích thích từ bộ điện tử cân tới cầu đo của cảm biến. SIG+/SIG- truyền tín hiệu đo vi sai từ load cell về thiết bị xử lý. SENSE+/SENSE- phản hồi điện áp kích thích thực tế tại cảm biến, cho phép thiết bị đọc hỗ trợ sáu dây bù ảnh hưởng của sụt áp trên tuyến cáp.

FLC500M12 không được đấu trực tiếp với nguồn điện lưới AC. Nguồn điện phải cấp cho bộ hiển thị cân, transmitter hoặc bộ số hóa theo đúng yêu cầu của thiết bị đó. Shield cần được xử lý theo hướng dẫn chống nhiễu và nối đất của toàn hệ thống.

Nguyên lý chuyển đổi lực thành tín hiệu trọng lượng

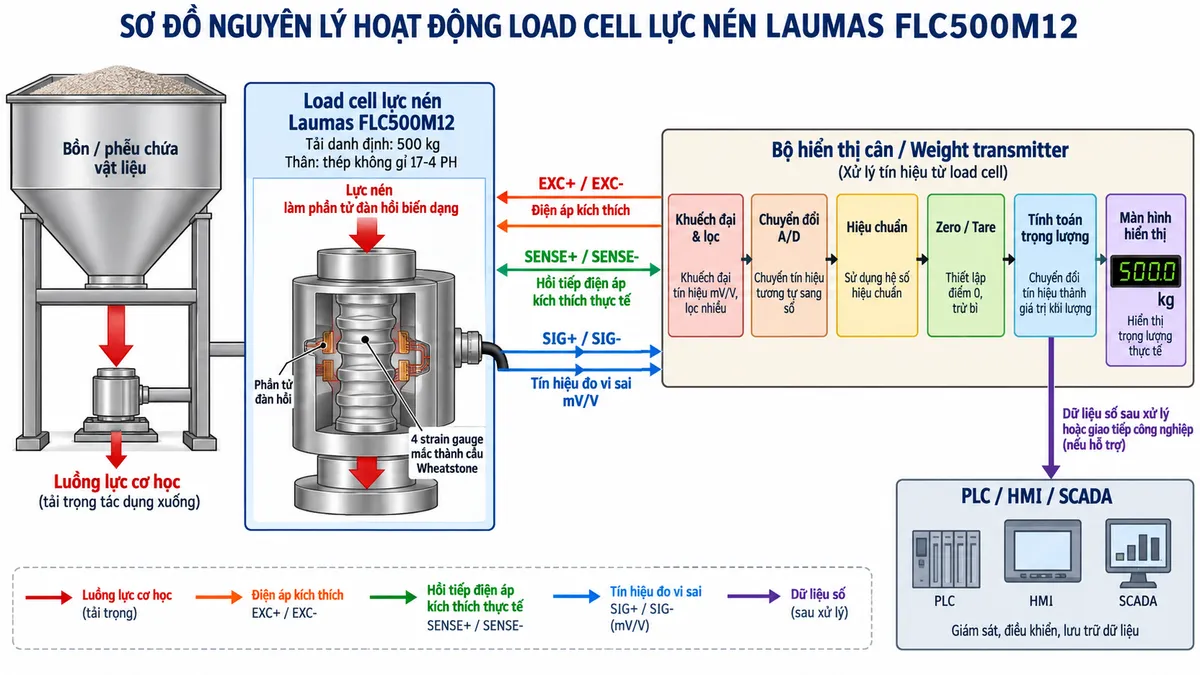

FLC500M12 hoạt động theo nguyên lý load cell strain gauge. Khi tải nén tác động lên phần tử đàn hồi, vật liệu cảm biến xuất hiện biến dạng rất nhỏ. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng này.

Các strain gauge được bố trí thành cầu đo Wheatstone. Bộ điện tử cân cấp điện áp kích thích qua EXC+/EXC-. Khi tải trọng thay đổi, trạng thái cân bằng của cầu đo thay đổi và tạo ra tín hiệu điện vi sai SIG+/SIG- dạng mV/V tỷ lệ với lực tác động.

Tín hiệu mức thấp từ load cell được đưa tới bộ khuếch đại và lọc của thiết bị điện tử cân, sau đó chuyển đổi A/D. Bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán trọng lượng trước khi đưa kết quả lên màn hình.

Nếu bộ điện tử cân hỗ trợ các giao thức công nghiệp, dữ liệu trọng lượng sau xử lý có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA để giám sát, lưu trữ dữ liệu hoặc điều khiển quá trình nạp, xả và định lượng.

Ứng dụng tiêu biểu

Load cell Laumas FLC500M12 có thể sử dụng trong nhiều hệ thống cân và giám sát tải của máy móc, bồn chứa và dây chuyền sản xuất.

• Cân bồn chứa nguyên liệu và bồn phối trộn.
• Cân phễu cấp liệu và phễu định lượng.
• Cân máy hoặc kết cấu đặt trên nhiều chân đỡ.
• Giám sát lượng nguyên liệu trong quá trình nạp và xả.
• Hệ thống định lượng theo mẻ.
• Máy đóng gói hoặc phối liệu cần phản hồi trọng lượng.
• Tích hợp dữ liệu trọng lượng với PLC, HMI hoặc SCADA thông qua weight transmitter phù hợp.
