Simulator pH/mV để kiểm tra và hiệu chuẩn Hanna HI9310014

Simulator pH/mV để kiểm tra và hiệu chuẩn Hanna HI9310014

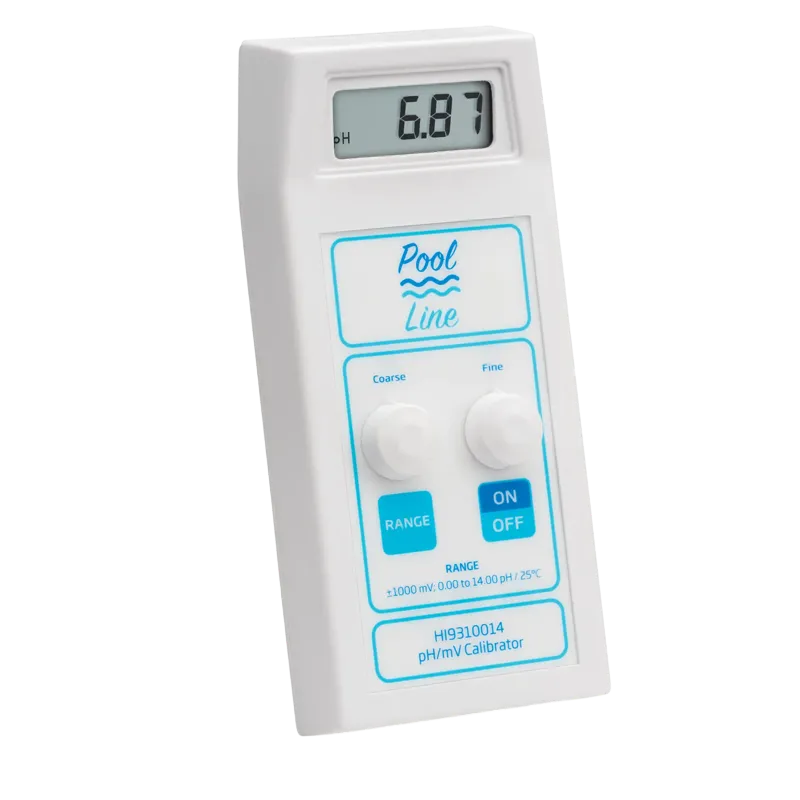

Simulator pH/mV để kiểm tra và hiệu chuẩn Hanna HI9310014 là thiết bị cầm tay dùng để tạo tín hiệu mô phỏng điện cực pH hoặc ORP, giúp kỹ thuật viên kiểm tra, chẩn đoán và hiệu chỉnh máy đo trước khi thay điện cực. Thay vì phụ thuộc vào dung dịch mẫu hoặc đầu dò thực tế, thiết bị cung cấp tín hiệu tham chiếu ổn định qua cổng BNC để xác định nhanh sai lệch nằm ở điện cực, dây kết nối hay mạch đo.

Hanna Instruments là thương hiệu thiết bị phân tích được hình thành tại Ý từ năm 1978, chuyên phát triển máy đo pH, ORP, độ dẫn điện, quang kế và thiết bị kiểm soát chất lượng nước. Model HI9310014 thuộc dòng Pool Line, phù hợp cho hoạt động bảo trì máy đo và bộ điều khiển pH/ORP trong hồ bơi, spa, phòng thí nghiệm và hệ thống xử lý nước.

Ưu điểm và tính năng nổi bật của Hanna HI9310014

• Mô phỏng tín hiệu pH và mV trên cùng một thiết bị, thuận tiện cho việc kiểm tra cả kênh pH và kênh ORP.
• Cho phép kỹ thuật viên phân biệt lỗi do điện cực với lỗi của máy đo, cáp tín hiệu, cổng BNC hoặc mạch xử lý bên trong.
• Dải mô phỏng pH từ 0,00 đến 14,00, phù hợp để kiểm tra nhiều điểm trên toàn dải hoạt động của máy đo.
• Dải mô phỏng ORP từ -1000 đến +1000 mV, hỗ trợ kiểm tra khả năng hiển thị tín hiệu âm, điểm 0 mV và tín hiệu dương.
• Núm chỉnh thô và chỉnh tinh giúp thiết lập giá trị cần kiểm tra nhanh nhưng vẫn bảo đảm độ phân giải cần thiết.
• Đầu nối BNC phổ dụng, tương thích với máy đo hoặc bộ điều khiển có ngõ vào điện cực chuẩn BNC.
• Màn hình LCD hiển thị trực tiếp giá trị đang mô phỏng, hạn chế sai sót khi đối chiếu với thiết bị cần kiểm tra.
• Sử dụng pin 9 V độc lập, thích hợp cho công việc bảo trì tại hiện trường mà không cần cấp nguồn AC cho simulator.

Thông số kỹ thuật tham khảo

Hạng mục	Thông số
Dải mô phỏng pH	0,00 đến 14,00 pH
Độ phân giải pH	0,01 pH
Độ chính xác pH	±0,01 pH tại 20 °C
Dải mô phỏng mV	-1000 đến +1000 mV
Độ phân giải mV	1 mV
Độ chính xác mV	±1 mV tại 20 °C
Điều kiện tham chiếu tín hiệu pH	Tất cả giá trị đầu ra pH được mô phỏng tại 25 °C
Đầu nối tín hiệu	BNC
Nguồn cấp	1 pin 9 V
Thời lượng pin tham khảo	Khoảng 500 giờ sử dụng liên tục
Điều kiện vận hành	0 đến 50 °C; độ ẩm tương đối tối đa 95%
Kích thước	185 x 82 x 53 mm
Khối lượng	320 g
Cáp kết nối theo bộ tiêu chuẩn	Cáp đồng trục BNC/BNC HI7858/1, dài 1 m

Chức năng, nguyên lý hoạt động và ứng dụng

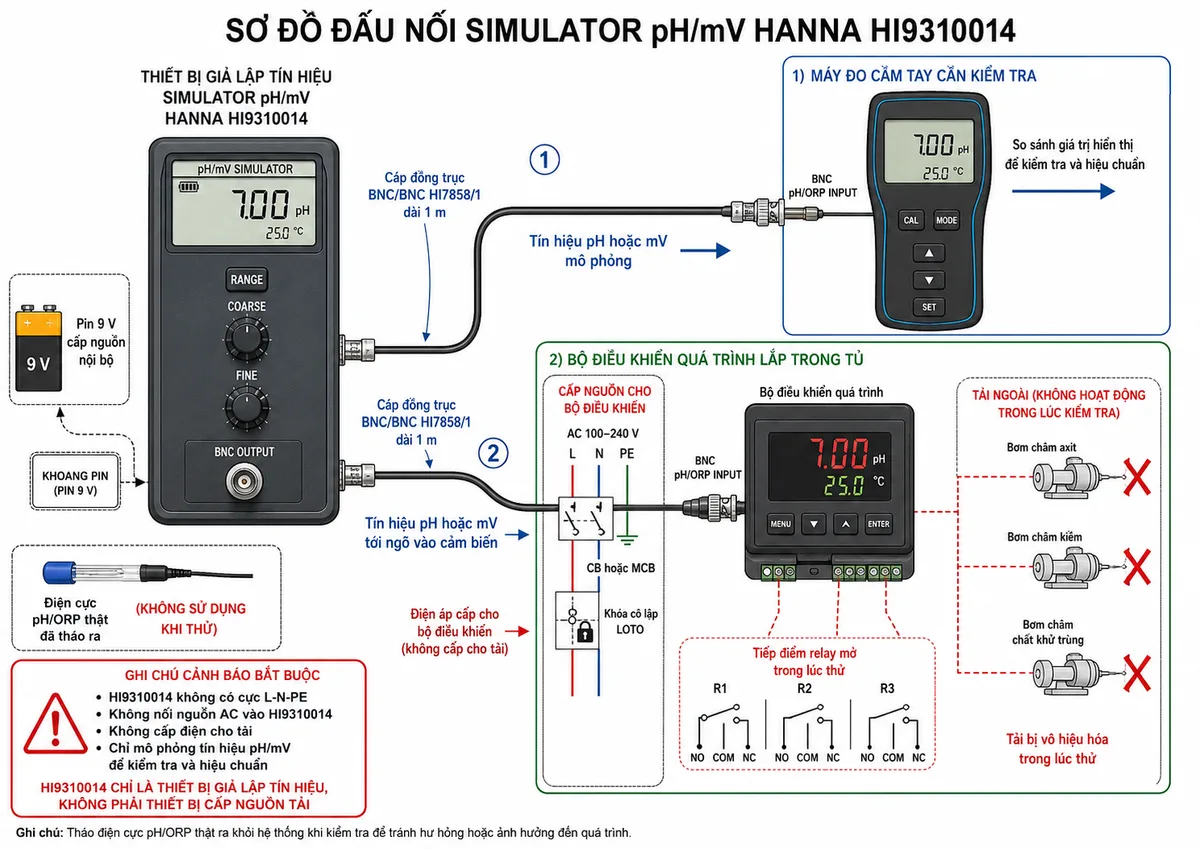

Kết nối HI9310014 với thiết bị cần kiểm tra

HI9310014 không được đấu vào đầu ra tải hoặc đường dây cấp nguồn của hệ thống. Thiết bị sử dụng pin 9 V nội bộ và chỉ truyền tín hiệu mô phỏng mức thấp qua cổng BNC. Khi kiểm tra, tháo điện cực pH hoặc ORP khỏi máy đo, sau đó dùng cáp BNC/BNC HI7858/1 nối đầu ra của simulator với ngõ vào điện cực trên máy đo hoặc bộ điều khiển.

Đối với bộ điều khiển đang lắp trong tủ điện, nên đưa hệ thống về chế độ bảo trì, vô hiệu hóa đầu ra điều khiển và cô lập bơm châm hóa chất trước khi thay đổi tín hiệu đầu vào. Biện pháp này giúp tránh việc bộ điều khiển hiểu tín hiệu mô phỏng là giá trị thực và kích hoạt tải ngoài ý muốn.

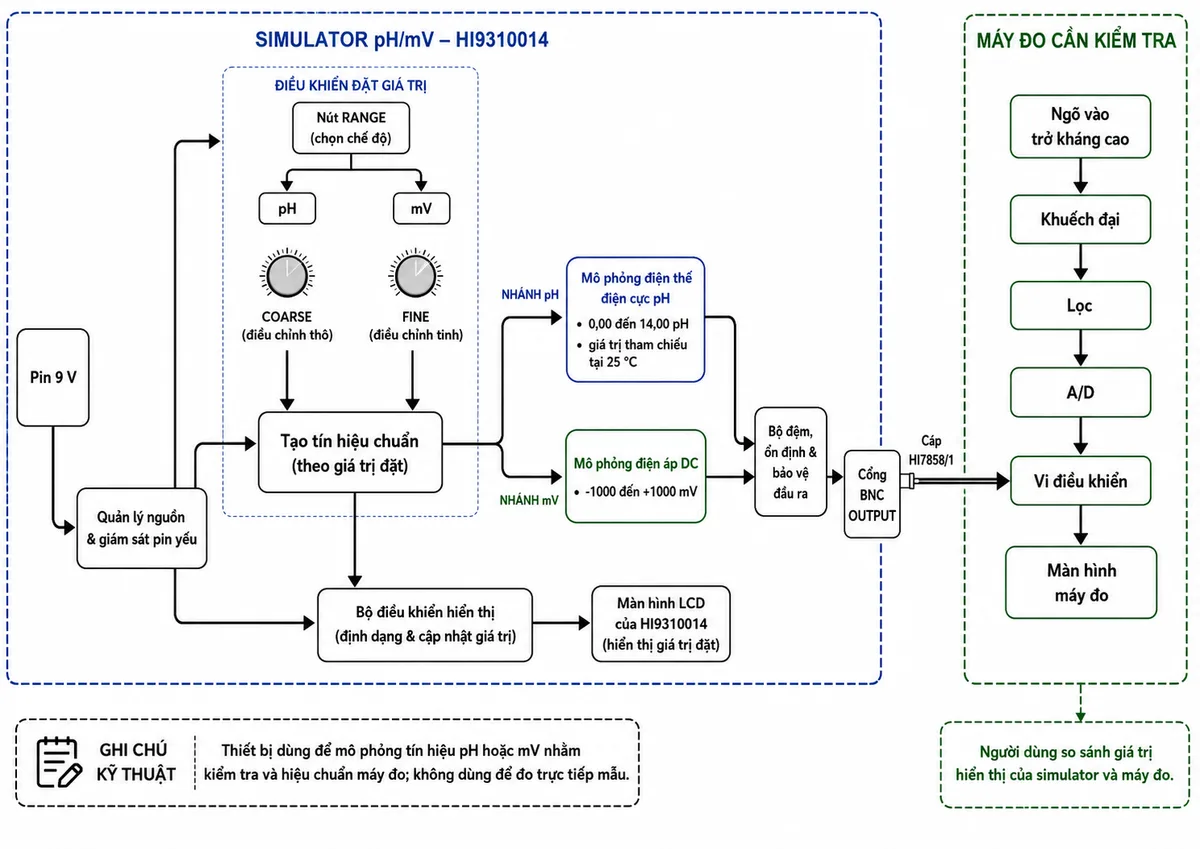

Nguyên lý mô phỏng tín hiệu pH và ORP

Ở chế độ pH, mạch điện tử bên trong tạo ra điện thế tương đương với tín hiệu của một điện cực pH tại nhiệt độ tham chiếu 25 °C. Người dùng chọn chế độ pH bằng nút RANGE, sau đó sử dụng núm chỉnh thô và chỉnh tinh để đặt giá trị mong muốn. Giá trị đã chọn được hiển thị trên LCD và đồng thời đưa ra cổng BNC.

Ở chế độ mV, thiết bị tạo tín hiệu điện áp một chiều chính xác trong phạm vi âm hoặc dương. Tín hiệu này mô phỏng đầu ra của điện cực ORP, cho phép kiểm tra điểm 0 mV, độ tuyến tính, cực tính và khả năng hiển thị của máy đo hoặc bộ điều khiển.

Khi tín hiệu chuẩn từ bộ giả lập pH/mV được đưa vào thiết bị cần kiểm tra, kỹ thuật viên so sánh hai giá trị hiển thị. Nếu máy đo nhận đúng giá trị mô phỏng nhưng đo sai khi lắp điện cực thật, nguyên nhân thường nằm ở điện cực, dây dẫn hoặc điều kiện mẫu. Nếu máy đo vẫn sai khi nhận tín hiệu từ simulator, cần kiểm tra hoặc hiệu chỉnh kênh đo theo hướng dẫn của chính máy đo.

Ứng dụng thực tế

• Kiểm tra máy đo pH và ORP tại phòng thí nghiệm, khu vực bảo trì hoặc hiện trường.
• Chẩn đoán bộ điều khiển pH/ORP trong hồ bơi, bồn sục, spa và hệ thống xử lý nước.
• Kiểm tra ngõ vào BNC, mạch khuếch đại trở kháng cao, bộ chuyển đổi tín hiệu và màn hình của thiết bị đo.
• Xác định nhanh có cần thay điện cực hay cần sửa chữa, hiệu chỉnh máy đo.
• Kiểm tra nhiều điểm trên dải đo trong quy trình bảo trì định kỳ hoặc trước khi đưa thiết bị trở lại vận hành.
• Hỗ trợ đào tạo kỹ thuật viên về mối quan hệ giữa tín hiệu điện cực pH, điện thế mV và giá trị hiển thị.

Quy trình kiểm tra cơ bản

• Ngắt điện cực thật khỏi cổng BNC của máy đo hoặc bộ điều khiển.
• Nếu thiết bị cần kiểm tra cho phép nhập nhiệt độ thủ công, đặt nhiệt độ tham chiếu ở 25 °C khi thử chế độ pH.
• Kết nối HI9310014 bằng cáp BNC/BNC HI7858/1 và bật simulator.
• Nhấn RANGE để chọn pH hoặc mV.
• Dùng núm chỉnh thô và chỉnh tinh để thiết lập các điểm kiểm tra mong muốn.
• So sánh giá trị trên HI9310014 với giá trị do máy đo hiển thị.
• Chỉ hiệu chỉnh thiết bị cần kiểm tra theo đúng hướng dẫn của nhà sản xuất thiết bị đó.

Cam kết chính hãng và nơi mua Hanna HI9310014

Khi lựa chọn Hanna HI9310014 chính hãng, khách hàng cần kiểm tra đúng model, tình trạng cổng BNC, cáp kết nối, tài liệu đi kèm và chính sách bảo hành. Sử dụng thiết bị đúng nguồn gốc giúp duy trì độ tin cậy của tín hiệu tham chiếu trong quá trình kiểm tra máy đo pH/ORP.

Để được tư vấn cấu hình, kiểm tra khả năng tương thích và nhận báo giá Simulator pH/mV Hanna HI9310014, hãy đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn thiết bị phù hợp cho phòng thí nghiệm, hồ bơi, trạm xử lý nước và công tác bảo trì thiết bị đo.

Câu hỏi thường gặp (FAQ)

Hanna HI9310014 dùng để làm gì?

Thiết bị tạo tín hiệu pH hoặc mV chuẩn để kiểm tra khả năng tiếp nhận, xử lý và hiển thị của máy đo pH, máy đo ORP hoặc bộ điều khiển quá trình có ngõ vào BNC.

HI9310014 có kiểm tra được điện cực pH hay ORP không?

Không trực tiếp. Simulator được dùng thay cho điện cực để kiểm tra phần máy đo. Nếu máy đo hiển thị đúng khi nối simulator nhưng sai khi nối điện cực thật, kỹ thuật viên có cơ sở để tập trung kiểm tra điện cực, dây dẫn và điều kiện mẫu.

HI9310014 có thể hiệu chuẩn điện cực pH thay cho dung dịch đệm không?

Không. Thiết bị mô phỏng tín hiệu điện của điện cực và không thay thế dung dịch đệm khi hiệu chuẩn hệ điện cực pH hoàn chỉnh. Việc hiệu chuẩn điện cực thực tế vẫn cần dung dịch đệm phù hợp và quy trình của máy đo.

Simulator tương thích với những máy đo nào?

Thiết bị tương thích với máy đo hoặc bộ điều khiển pH/mV sử dụng đầu vào BNC tiêu chuẩn. Cần kiểm tra kiểu đầu nối và dải đầu vào của thiết bị cần thử trước khi kết nối.

Tại sao cần đặt nhiệt độ máy đo ở 25 °C khi thử pH?

Các giá trị pH đầu ra của HI9310014 được mô phỏng theo điều kiện tham chiếu 25 °C. Đặt máy đo ở cùng nhiệt độ tham chiếu giúp tránh sai lệch do chức năng bù nhiệt của thiết bị cần kiểm tra.

HI9310014 có cần nguồn điện AC không?

Không. Simulator sử dụng một pin 9 V lắp bên trong và không được nối vào nguồn AC, đầu ra relay hoặc mạch cấp điện cho tải.

Có thể kết nối simulator khi bơm châm hóa chất vẫn đang hoạt động không?

Không nên. Với bộ điều khiển quá trình, cần chuyển hệ thống sang chế độ bảo trì và vô hiệu hóa các đầu ra điều khiển trước khi mô phỏng tín hiệu để tránh bơm hoặc thiết bị chấp hành khởi động ngoài ý muốn.

Có thể nhúng HI9310014 vào nước để kiểm tra không?

Không. Đây là thiết bị mô phỏng tín hiệu điện, không phải điện cực đo nước. Chỉ kết nối simulator với máy đo qua cáp BNC và giữ thân thiết bị ở khu vực khô ráo.
