Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3160PW L200AD12T6LKX100 (3P 160A 90kW)

Cầu dao cách ly Katko KU 3160PW L200AD12T6LKX100 (3P 160A 90kW) – giới thiệu và nguồn gốc

Cầu dao cách ly Katko KU 3160PW L200AD12T6LKX100 là thiết bị đóng cắt tải thuộc dòng LoadSafe, được thiết kế để đóng, ngắt và cô lập nguồn điện ba pha trong các hệ thống phân phối điện công nghiệp. Với khả năng làm việc ở cấp sử dụng AC-23A, sản phẩm phù hợp để bố trí làm cầu dao cách ly cho tủ bơm PCCC, tủ điều khiển động cơ và các mạch động lực cần thao tác tin cậy.

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, phát triển sản phẩm theo định hướng bền bỉ, an toàn và thuận tiện cho người lắp đặt. Katko có lịch sử hoạt động từ năm 1938, chuyên sản xuất cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn, cầu dao kèm cầu chì và các giải pháp đấu nối điện công nghiệp.

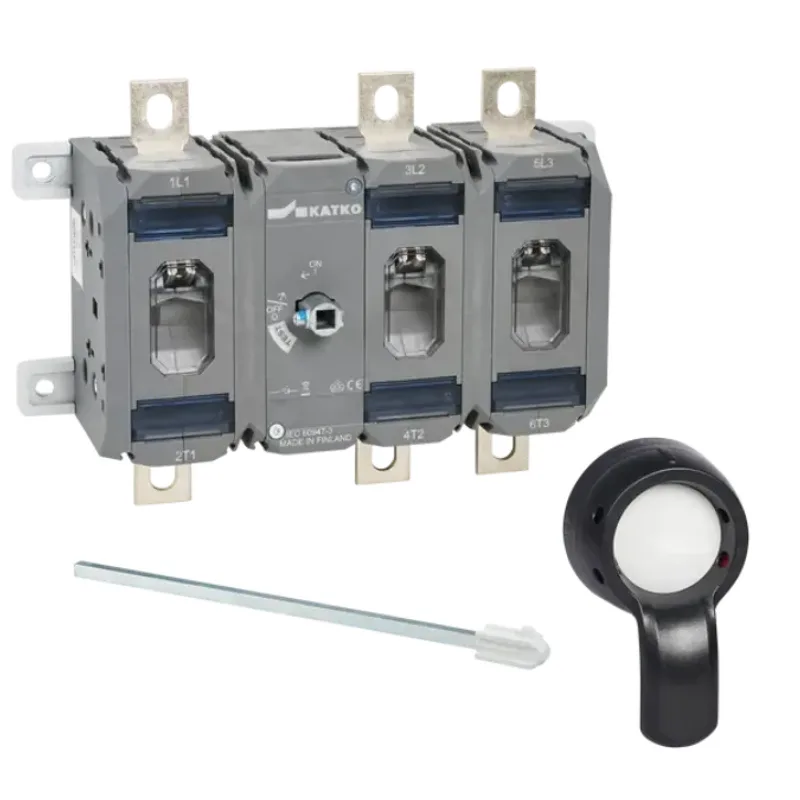

Phiên bản KU 3160PW L200AD12T6LKX100 sử dụng cơ cấu vận hành từ bên ngoài cửa tủ thông qua tay quay và trục truyền động. Cấu hình này giúp người vận hành chuyển trạng thái ON hoặc OFF mà không cần tiếp xúc trực tiếp với phần mang điện bên trong tủ, phù hợp với yêu cầu vận hành và bảo trì của hệ thống bơm chữa cháy.

Ưu điểm và tính năng nổi bật

Đặc tính	Thông tin theo tài liệu Katko
Loại thiết bị	Cầu dao cắt tải Load Break Switch dòng LoadSafe
Mã hàng	KU 3160PW L200AD12T6LKX100
Số cực	3 cực
Dòng làm việc AC-21A tại 415–690 V	160 A
Dòng làm việc AC-22A tại 415–690 V	160 A
Dòng làm việc AC-23A tại 415–690 V	160 A
Công suất động cơ AC-23A tại 415 V	90 kW, động cơ lồng sóc ba pha 1.500 vòng/phút
Công suất động cơ AC-23A tại 500 V	110 kW, động cơ lồng sóc ba pha 1.500 vòng/phút
Công suất động cơ AC-23A tại 690 V	132 kW, động cơ lồng sóc ba pha 1.500 vòng/phút
Điện áp cách điện định mức Ui	1.000 V
Dòng nhiệt quy ước Ith	200 A
Tiết diện cáp danh nghĩa	95 mm²
Cỡ bu-lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22 Nm
Độ bền điện	2.000 chu kỳ thao tác
Độ bền cơ khí	16.000 chu kỳ thao tác

Đóng cắt đồng thời ba pha

Cơ cấu liên động cơ khí điều khiển đồng thời cả ba tiếp điểm công suất, giúp hạn chế tình trạng một pha đóng hoặc ngắt không đồng bộ. Đây là đặc điểm quan trọng đối với mạch động lực bơm PCCC ba pha, nơi tính liên tục và trạng thái đóng cắt rõ ràng cần được ưu tiên.

Phù hợp đóng cắt tải động cơ

Cấp sử dụng AC-23A cho thấy thiết bị được thiết kế cho các tải có tính cảm, bao gồm động cơ điện. Vì vậy, sản phẩm có thể được sử dụng làm cầu dao cắt tải động cơ 90 kW tại điện áp làm việc phù hợp, sau khi kỹ sư kiểm tra đầy đủ dòng tải thực tế, phương thức khởi động và điều kiện lắp đặt.

Vận hành từ ngoài cửa tủ

Tay quay ngoài cửa tủ truyền chuyển động tới thân cầu dao thông qua trục vận hành. Giải pháp này hỗ trợ bố trí thiết bị sâu bên trong tủ điện nhưng vẫn cho phép thao tác ON–OFF thuận tiện, đồng thời cải thiện khả năng phân tách người vận hành khỏi các thanh dẫn và đầu cực mang điện.

Kết cấu dành cho mạng điện công nghiệp

Thiết bị có đầu cực bu-lông dành cho cáp công suất lớn và cơ cấu đóng cắt chuyên dụng. Khi được lựa chọn, lắp đặt và siết đầu nối đúng yêu cầu, sản phẩm giúp tạo một điểm cô lập nguồn điện rõ ràng phục vụ kiểm tra, bảo trì hoặc thay thế thiết bị trong tủ bơm.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Cầu dao cách ly 3P 160A Katko được bố trí trên đường cấp nguồn ba pha để thực hiện hai nhiệm vụ chính: đóng hoặc ngắt mạch động lực trong điều kiện cho phép và cô lập phần tải khi cần bảo trì. Thiết bị không có chức năng thay thế MCCB, cầu chì hoặc bộ bảo vệ quá tải động cơ; hệ thống vẫn cần thiết bị bảo vệ ngắn mạch và quá tải được lựa chọn, phối hợp phù hợp.

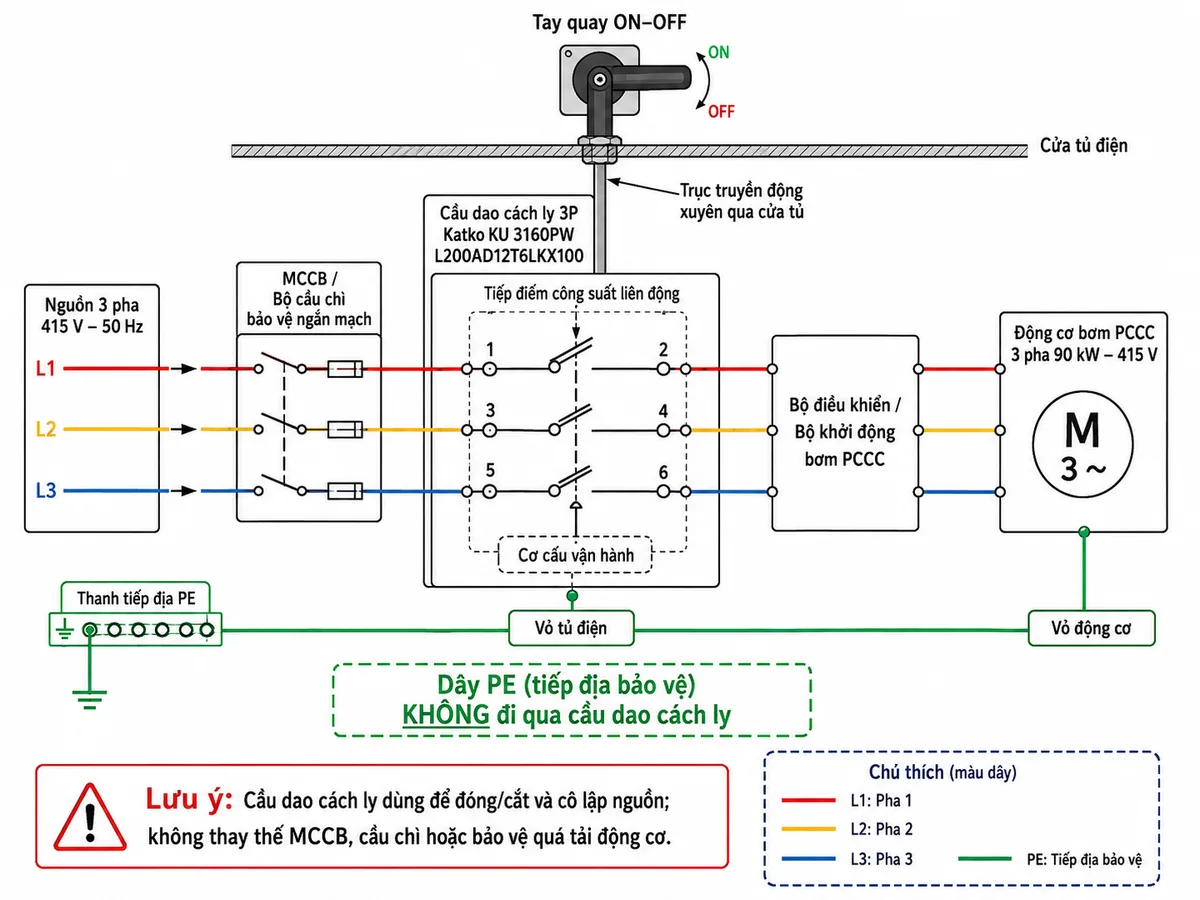

Trong một tủ bơm chữa cháy điển hình, nguồn ba pha được đưa qua thiết bị bảo vệ ngắn mạch trước khi đi vào các cực nguồn của cầu dao. Từ các cực tải, điện năng được cấp đến bộ điều khiển, bộ khởi động hoặc contactor của động cơ bơm. Dây PE phải được nối trực tiếp tới thanh tiếp địa, vỏ tủ và vỏ động cơ, không đi qua các tiếp điểm công suất của cầu dao.

Nguyên lý hoạt động

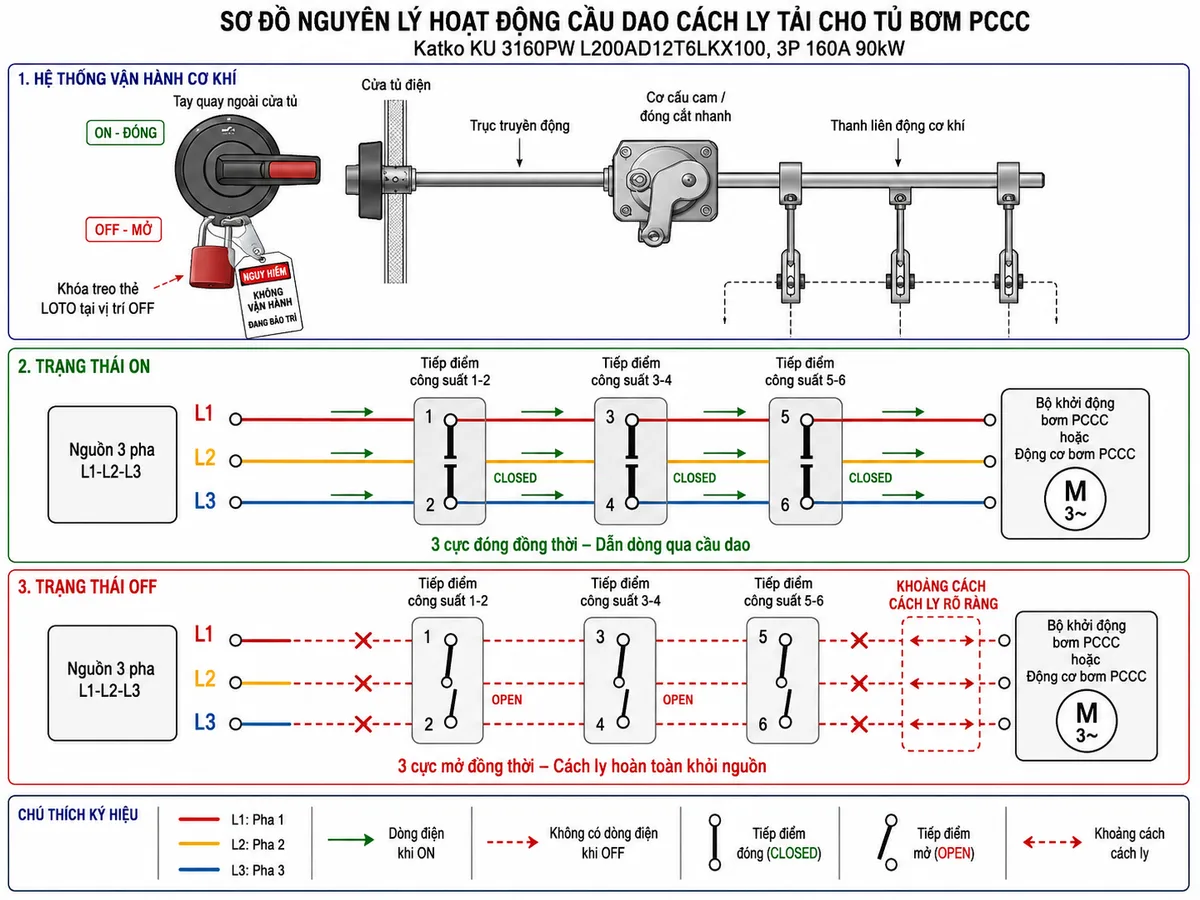

Khi tay quay được chuyển sang vị trí ON, chuyển động quay được truyền qua trục tới cơ cấu vận hành bên trong. Cơ cấu này tác động đồng thời lên ba tiếp điểm, làm kín các đường dẫn điện giữa từng cặp cực và cho phép dòng điện ba pha truyền từ nguồn tới tải.

Khi tay quay được chuyển sang vị trí OFF, cơ cấu truyền động mở đồng thời cả ba tiếp điểm. Khoảng cách cách điện được hình thành giữa phía nguồn và phía tải, nhờ đó phần mạch phía sau được cô lập để phục vụ công việc kỹ thuật. Trước khi bảo trì, nhân sự vận hành vẫn phải kiểm tra hết điện bằng thiết bị đo phù hợp và thực hiện đầy đủ quy trình khóa, treo thẻ an toàn.

Ứng dụng phù hợp

• Làm cầu dao tổng hoặc điểm cô lập nguồn trong tủ điều khiển bơm chữa cháy.
• Đóng cắt và cô lập mạch cấp nguồn cho động cơ bơm chính, bơm dự phòng hoặc thiết bị phụ trợ phù hợp.
• Lắp trong tủ phân phối điện, tủ động lực, tủ MCC và hệ thống điều khiển máy công nghiệp.
• Tạo điểm ngắt bằng tay phục vụ kiểm tra, bảo trì và thay thế thiết bị phía tải.
• Ứng dụng trong mạng điện công nghiệp cần cầu dao cắt tải có độ bền cơ khí cao và vận hành từ ngoài cửa tủ.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu điện áp hệ thống, dòng tải thực tế, cấp sử dụng và công suất động cơ trước khi đặt hàng.
• Lựa chọn MCCB hoặc cầu chì phía trước theo tính toán ngắn mạch và hướng dẫn phối hợp bảo vệ của nhà sản xuất.
• Không sử dụng cầu dao làm thiết bị bảo vệ quá tải cho động cơ bơm.
• Siết đầu cực bằng dụng cụ kiểm soát mô-men và kiểm tra lại sau khi hệ thống đã vận hành ổn định.
• Đảm bảo tay quay, trục truyền động và thân cầu dao thẳng hàng, không bị kẹt hoặc chịu lực ngang.
• Chỉ thao tác OFF trong hệ thống PCCC khi đã có sự cho phép và phương án duy trì khả năng chữa cháy phù hợp.
• Việc lắp đặt và thử nghiệm phải do kỹ thuật viên điện có chuyên môn thực hiện khi nguồn đã được cô lập an toàn.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 3160PW L200AD12T6LKX100 chính hãng có thể liên hệ trực tiếp thietbicodien để được kiểm tra mã hàng, tư vấn lựa chọn thiết bị bảo vệ đi kèm và xác nhận cấu hình tay quay, trục vận hành trước khi đặt mua.

thietbicodien cam kết cung cấp đúng model theo đơn hàng, thông tin nguồn gốc rõ ràng, hỗ trợ tài liệu kỹ thuật và chính sách bảo hành theo nội dung công bố tại thời điểm báo giá. Đội ngũ kỹ thuật đồng thời hỗ trợ đối chiếu yêu cầu của tủ bơm PCCC, công suất động cơ, điện áp vận hành và không gian lắp đặt nhằm hạn chế sai lệch cấu hình.

Câu hỏi thường gặp (FAQ)

Katko KU 3160PW L200AD12T6LKX100 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải Load Break Switch có khả năng đóng, ngắt tải theo cấp sử dụng được nhà sản xuất công bố, đồng thời tạo điểm cô lập bằng tay cho phần mạch phía tải khi chuyển sang OFF.

Sản phẩm có dùng được cho động cơ bơm PCCC 90 kW không?

Có thể sử dụng cho động cơ ba pha có công suất định mức tương ứng tại điều kiện điện áp và cấp sử dụng được công bố. Kỹ sư thiết kế cần kiểm tra thêm dòng định mức trên nhãn động cơ, phương thức khởi động, số lần thao tác và điều kiện nhiệt độ trong tủ.

Cầu dao có bảo vệ ngắn mạch và quá tải không?

Không. Thiết bị thực hiện chức năng đóng cắt và cô lập mạch. Hệ thống phải có MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch thích hợp, đồng thời cần relay quá tải hoặc chức năng bảo vệ động cơ theo thiết kế tủ bơm.

Ba pha được đấu vào những cực nào?

Theo sơ đồ kết nối ba cực của Katko, ba đường dẫn công suất tương ứng với các cặp cực 1–2, 3–4 và 5–6. Khi thi công phải kiểm tra ký hiệu được in trực tiếp trên sản phẩm và tài liệu đi kèm lô hàng trước khi đấu nối.

Dây trung tính và dây PE có đi qua cầu dao này không?

Không đối với cấu hình ba cực. Ba tiếp điểm được dùng cho ba dây pha. Dây PE phải nối trực tiếp đến thanh tiếp địa, vỏ tủ và vỏ động cơ; dây trung tính của mạch điều khiển, nếu có, được xử lý theo sơ đồ thiết kế riêng.

Có thể vận hành cầu dao từ bên ngoài cửa tủ không?

Có. Cấu hình của model này sử dụng tay quay ngoài cửa và trục truyền động tới thân cầu dao bên trong, giúp thao tác ON–OFF mà không cần mở cửa tủ trong điều kiện vận hành bình thường.

Cần lưu ý gì khi ngắt cầu dao của tủ bơm chữa cháy?

Không được tự ý ngắt nguồn khi hệ thống đang ở trạng thái trực chiến. Việc chuyển sang OFF phải do người có thẩm quyền thực hiện, có biện pháp duy trì khả năng PCCC, tuân thủ quy trình LOTO và xác nhận hết điện trước khi bắt đầu bảo trì.
