Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8250W L200AD12T6LKX100 (8P 250A 132kW)

1) Giới thiệu cầu dao cách ly Katko KU 8250W L200AD12T6LKX100

Cầu dao cách ly Katko KU 8250W L200AD12T6LKX100 là thiết bị đóng cắt tải thuộc dòng LoadSafe, được thiết kế với cấu hình 8 cực để đóng, cắt và cô lập đồng thời nhiều dây dẫn trong tủ điện công nghiệp. Với dòng làm việc 250 A và công suất động cơ tham chiếu 132 kW tại 415 V theo cấp sử dụng AC-23A, sản phẩm phù hợp cho các hệ thống có yêu cầu cao về khả năng vận hành, tính đồng bộ giữa các cực và độ tin cậy của thao tác cách ly.

Trong tủ bơm phòng cháy chữa cháy, thiết bị có thể được sử dụng làm cầu dao cắt tải 8P 250A tại vị trí cách ly nguồn hoặc cách ly nhóm mạch công suất theo thiết kế của tủ. Tám cực được tác động đồng thời giúp người vận hành cô lập các dây dẫn liên quan bằng một thao tác duy nhất, hạn chế tình trạng một số cực đã ngắt trong khi các cực còn lại vẫn mang điện.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt điện của Phần Lan, có lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp tập trung vào các giải pháp cầu dao cách ly, công tắc cắt tải, công tắc chuyển nguồn và phụ kiện lắp đặt điện cho môi trường công nghiệp, phân phối điện và các ứng dụng yêu cầu độ tin cậy cao. Katko hiện sản xuất các giải pháp đóng cắt tại nhà máy của hãng ở Phần Lan và Ba Lan, với quy trình sản xuất tự động hóa nhằm duy trì chất lượng ổn định.

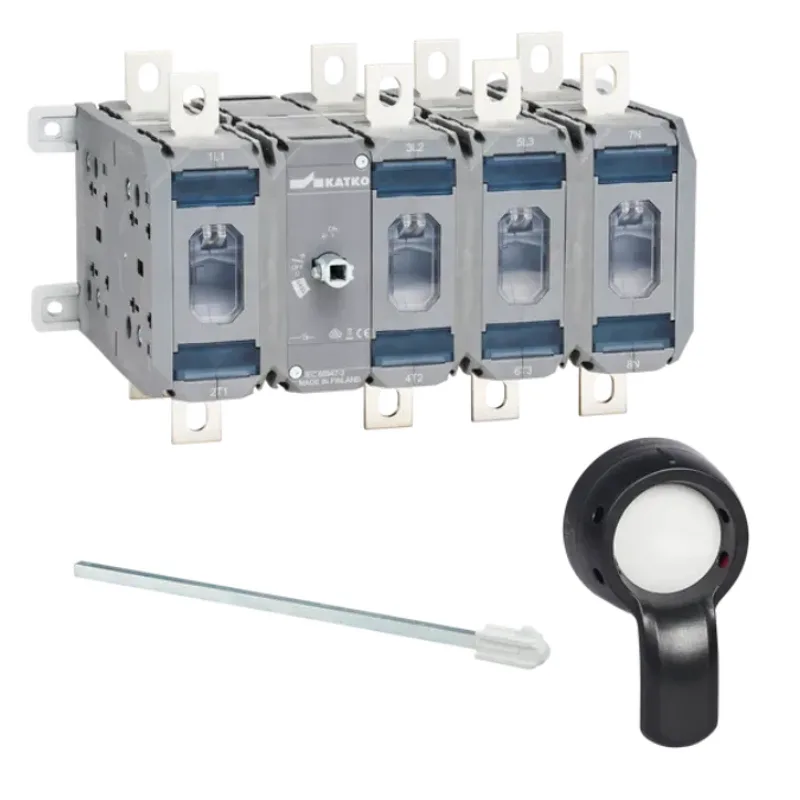

Model KU 8250W L200AD12T6LKX100 được cung cấp theo cấu hình thao tác từ ngoài cửa tủ, gồm thân cầu dao, trục truyền động L200AD12T6 và tay quay LKX100. Cách bố trí này giúp bộ phận mang điện nằm bên trong tủ trong khi người vận hành thực hiện thao tác ON hoặc OFF từ bên ngoài cửa tủ.

2) Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời tám cực, phù hợp với các tủ điện cần cô lập nhiều dây dẫn hoặc hai nhóm mạch bốn dây bằng cùng một cơ cấu thao tác.
• Thuộc nhóm load break switch, cho phép thực hiện chức năng đóng cắt tải trong phạm vi định mức công bố, thay vì chỉ sử dụng như một bộ phân cách không tải.
• Tay quay ngoài cửa tủ LKX100 giúp nhận biết trực quan trạng thái vận hành và hạn chế tiếp xúc trực tiếp với phần điện bên trong.
• Tay quay hỗ trợ khóa tại vị trí OFF bằng tối đa ba ổ khóa, thuận tiện triển khai quy trình khóa và treo thẻ an toàn khi bảo trì.
• Trục truyền động tách tay quay khỏi thân cầu dao, phù hợp với kết cấu thiết bị gắn trên khung hoặc tấm lắp phía trong tủ.
• Các cực công suất được liên động cơ khí, bảo đảm chuyển trạng thái cùng lúc khi tay quay được đưa từ OFF sang ON hoặc ngược lại.
• Thích hợp cho đóng cắt tải công nghiệp, cách ly động cơ và các hệ thống phân phối điện cần duy trì khả năng vận hành ổn định.
• Có thể bổ sung phụ kiện như tiếp điểm phụ, nắp che đầu cực và tấm ngăn pha theo yêu cầu thiết kế của tủ điện.

Thông số kỹ thuật chính đã được xác minh

Hạng mục	Thông tin
Loại thiết bị	Load break switch, cầu dao cắt tải và cách ly
Mã sản phẩm	KU 8250W L200AD12T6LKX100
Số sản phẩm của hãng	20526
Số cực	8 cực
Dòng làm việc AC-22A tại 415 V và 690 V	250 A
Dòng làm việc AC-23A tại 415 V và 690 V	250 A
Công suất động cơ AC-23A tại 415 V	132 kW
Công suất động cơ AC-23A tại 500 V	160 kW
Công suất động cơ AC-23A tại 690 V	250 kW
Điện áp cách điện định mức Ui	1000 V
Dòng chịu đựng ngắn hạn Icw trong 1 giây	8 kA
Độ bền cơ khí	16000 lần thao tác
Kích thước bu lông đầu cực	M8
Mô-men siết đầu cực	15 đến 22 Nm
Tay quay và trục đi kèm	LKX100 và L200AD12T6

Các giá trị trong bảng được đối chiếu từ trang sản phẩm, datasheet và tài liệu lắp đặt chính thức của Katko. Nhà sản xuất lưu ý đặc tính và hình thức sản phẩm có thể được cập nhật, vì vậy hồ sơ kỹ thuật của lô hàng thực tế cần được kiểm tra khi thiết kế và nghiệm thu.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Chức năng chính của cầu dao cách ly cho tủ bơm PCCC là tạo một điểm đóng cắt và cô lập cơ khí rõ ràng giữa nguồn điện với phần mạch công suất phía sau. Khi chuyển tay quay về OFF, các tiếp điểm chính được mở để ngắt đường dẫn điện qua cầu dao, hỗ trợ kỹ thuật viên cô lập khu vực cần kiểm tra hoặc bảo trì.

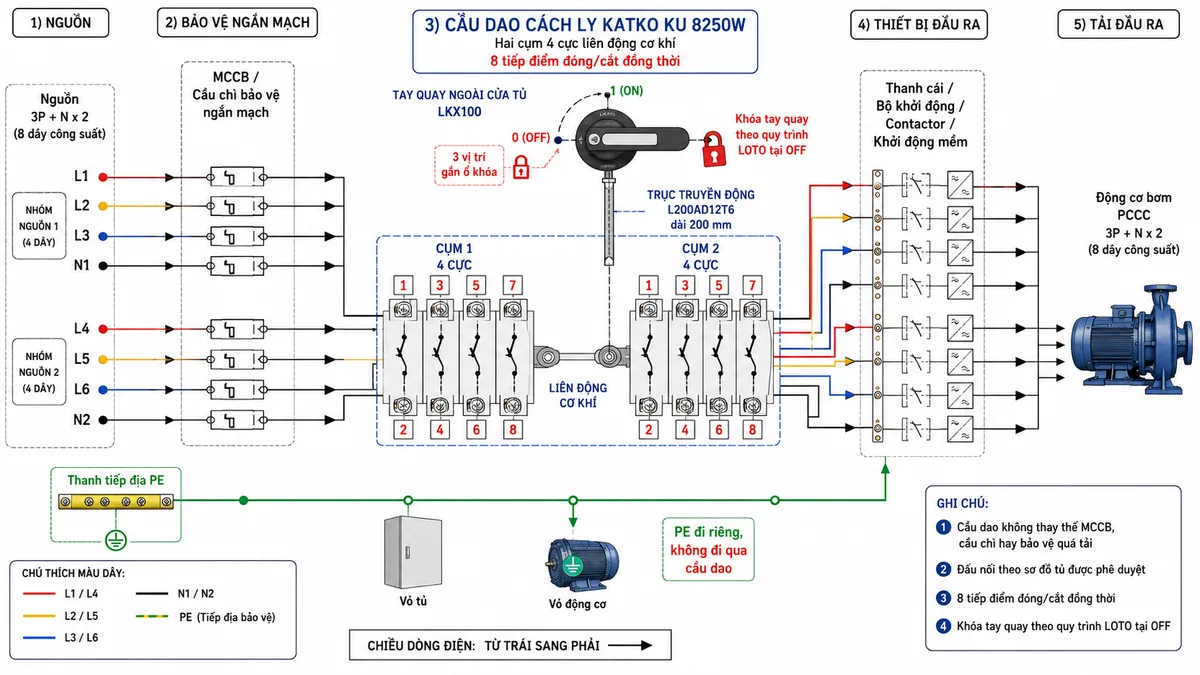

Cấu hình tám cực của sản phẩm gồm hai cụm bốn cực được liên động bằng cùng một cơ cấu thao tác. Trên sơ đồ kết nối của hãng, mỗi cụm có bốn cặp tiếp điểm 1–2, 3–4, 5–6 và 7–8; tổng cộng tám tiếp điểm được tác động đồng thời. Việc phân bổ từng cực cho pha, trung tính hoặc các nhánh mạch phải tuân theo bản vẽ điện của tủ, thay vì mặc định một cấu hình duy nhất cho mọi công trình.

Sơ đồ đấu dây và kết nối khuyến nghị

Trong một cấu hình tủ bơm điển hình, nguồn điện phải đi qua thiết bị bảo vệ ngắn mạch và quá tải được lựa chọn phù hợp trước khi đưa vào các đầu vào của Katko KU 8250W. Các đầu ra của cầu dao được nối đến thanh cái, bộ khởi động, contactor, bộ khởi động mềm hoặc thiết bị điều khiển động cơ theo hồ sơ thiết kế.

Katko KU 8250W không thay thế chức năng bảo vệ của MCCB, cầu chì hoặc rơ-le quá tải. Dây PE bảo vệ cũng không được đưa qua tiếp điểm đóng cắt của cầu dao; PE phải được nối liên tục đến thanh tiếp địa và các bộ phận kim loại cần bảo vệ.

Nguyên lý hoạt động

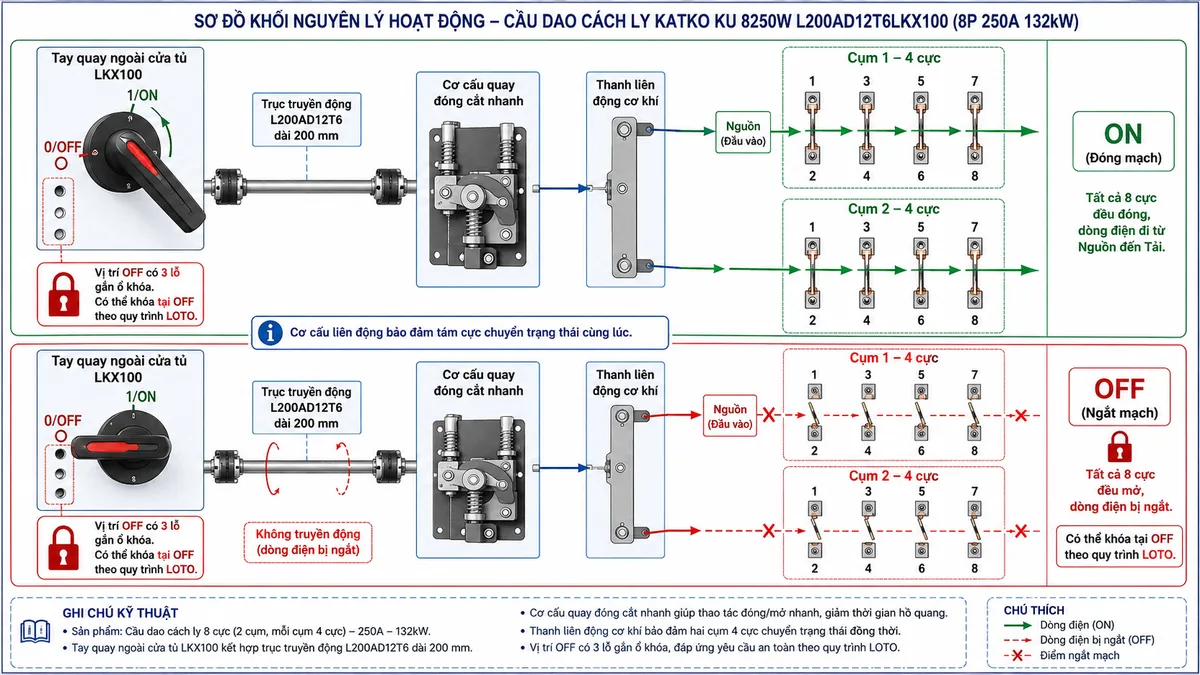

Khi người vận hành xoay tay quay LKX100 đến vị trí ON, mô-men quay được truyền qua trục L200AD12T6 đến cơ cấu đóng cắt bên trong. Cơ cấu này tác động lên thanh liên động, làm tám tiếp điểm chính chuyển sang trạng thái đóng đồng thời. Dòng điện sau đó đi từ các đầu vào qua tiếp điểm đến các đầu ra và cấp cho phần mạch công suất phía sau.

Khi tay quay được chuyển về OFF, cơ cấu truyền động mở đồng thời toàn bộ tiếp điểm chính, tạo trạng thái cách ly tại cầu dao. Tay quay có thể được khóa tại OFF để ngăn thao tác đóng điện ngoài ý muốn trong quá trình bảo trì. Tài liệu của Katko yêu cầu việc lắp đặt và bảo dưỡng phải do nhân sự đã được đào tạo thực hiện, đồng thời khu vực làm việc phải được xác nhận mất điện trước khi đấu nối.

Ứng dụng phù hợp

• Tủ điều khiển và tủ động lực cho bơm chữa cháy chính, bơm dự phòng hoặc cụm thiết bị được thiết kế với nhiều đường dẫn cần cô lập đồng thời.
• Tủ phân phối điện công nghiệp sử dụng hai nhóm mạch bốn dây hoặc một nhóm tám dây dẫn cần chung một thao tác đóng cắt.
• Điểm cách ly trước bộ khởi động trực tiếp, khởi động sao tam giác, khởi động mềm hoặc hệ thống điều khiển động cơ.
• Hệ thống máy móc, dây chuyền sản xuất và trạm kỹ thuật cần công tắc cắt tải thao tác từ ngoài cửa tủ.
• Các ứng dụng đóng cắt tải nặng, cách ly động cơ và phân phối điện trong phạm vi thông số do Katko công bố.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra dòng tải thực tế, điện áp hệ thống, cấp sử dụng và công suất động cơ trước khi lựa chọn thiết bị.
• Xác định rõ chức năng của từng cực trên bản vẽ; không tự ý ghép song song các cực để tăng dòng nếu chưa có hướng dẫn bằng văn bản của nhà sản xuất.
• Phối hợp cầu dao với MCCB hoặc cầu chì có đặc tính bảo vệ phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
• Siết đầu cực bằng dụng cụ kiểm soát mô-men theo giá trị trong tài liệu kỹ thuật và kiểm tra lại sau quá trình chạy thử.
• Lắp tay quay và trục đúng tâm, bảo đảm hành trình ON/OFF hoàn chỉnh trước khi cấp điện.
• Thực hiện cô lập nguồn, kiểm tra hết điện và khóa LOTO trước khi bảo trì hoặc thao tác bên trong tủ.

4) Cam kết và nơi mua hàng

Khi mua Katko KU 8250W L200AD12T6LKX100 chính hãng, khách hàng nên đối chiếu đầy đủ model trên nhãn sản phẩm, cấu hình số cực, tay quay, trục truyền động và tài liệu kỹ thuật đi kèm. Việc lựa chọn đúng mã hàng đặc biệt quan trọng vì các phiên bản KU, KU SV và KU CO có cơ cấu thao tác cũng như chức năng khác nhau.

Khách hàng có nhu cầu mua cầu dao cách ly Katko cho tủ bơm PCCC có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model, kiểm tra phụ kiện tương thích, nhận báo giá và hồ sơ sản phẩm. thietbicodien cam kết cung cấp hàng chính hãng, hỗ trợ chứng từ, bảo hành và giao hàng theo chính sách áp dụng tại thời điểm đặt mua.

Câu hỏi thường gặp (FAQ)

Katko KU 8250W L200AD12T6LKX100 là cầu dao cách ly hay cầu dao cắt tải?

Katko công bố sản phẩm là load break switch. Thiết bị vừa có chức năng đóng cắt tải trong phạm vi định mức, vừa tạo điểm cách ly cho mạch điện khi được chuyển về OFF và thực hiện đúng quy trình an toàn.

Model này có bao nhiêu cực?

Sản phẩm có tám cực, bố trí thành hai cụm bốn cực được liên động cơ khí. Tất cả các cực chuyển trạng thái đồng thời khi thao tác tay quay.

KU 8250W có phù hợp với động cơ bơm PCCC 132 kW không?

Datasheet của hãng công bố công suất làm việc tham chiếu 132 kW cho động cơ ba pha lồng sóc tại 415 V theo cấp AC-23A. Tuy nhiên, kỹ sư vẫn phải kiểm tra dòng định mức trên nhãn động cơ, phương pháp khởi động, dòng khởi động, chế độ vận hành và khả năng phối hợp bảo vệ của toàn bộ tủ.

Cầu dao có bảo vệ quá tải và ngắn mạch không?

Không. Đây là thiết bị đóng cắt và cách ly, không thay thế MCCB, cầu chì hoặc rơ-le quá tải. Tủ điện phải có các thiết bị bảo vệ phù hợp được lựa chọn theo tính toán kỹ thuật.

Tay quay LKX100 có khóa được tại vị trí OFF không?

Có. Tài liệu lắp đặt của Katko thể hiện tay quay LKX100 hỗ trợ tối đa ba ổ khóa tại vị trí OFF, giúp triển khai quy trình khóa và treo thẻ trong thời gian bảo trì.

Có được đưa dây PE qua một cực của cầu dao không?

Không nên đóng cắt dây PE bảo vệ. Dây PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và động cơ theo quy định an toàn điện. Tám cực của cầu dao chỉ được phân bổ cho các dây dẫn mang điện theo bản vẽ thiết kế.

Có thể dùng tám cực để đóng cắt hai mạch 3 pha và trung tính không?

Có thể bố trí thành hai nhóm bốn dây nếu hồ sơ thiết kế yêu cầu và tất cả thông số điện đều phù hợp. Cách phân bổ đầu cực phải được thể hiện rõ trên sơ đồ tủ và không được suy đoán chỉ dựa trên số cực của thiết bị.

Cần lưu ý gì khi bảo trì cầu dao?

Phải đưa tay quay về OFF, cô lập nguồn phía trước, khóa LOTO, kiểm tra xác nhận hết điện và chỉ cho nhân sự có chuyên môn thực hiện. Đồng thời cần kiểm tra độ chắc của đầu cáp, dấu hiệu phát nhiệt, cơ cấu truyền động và khả năng chuyển trạng thái đồng thời của các cực.
