Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4400 LVK228LKX150 (4P 400A 200kW)

Sửa

1) Giới thiệu Cầu dao cách ly Katko KU 4400 LVK228LKX150

Cầu dao cách ly Katko KU 4400 LVK228LKX150 là thiết bị đóng cắt tải dạng quay, 4 cực, được thiết kế để lắp bên trong tủ điện và vận hành từ mặt ngoài cửa tủ. Theo phân loại của nhà sản xuất, đây là Load Break Switch 4P 400A, phù hợp cho nhiệm vụ đóng cắt tải, cô lập động cơ và phân phối điện trong các hệ thống công nghiệp yêu cầu độ tin cậy cao. Ở lưới 400/415 V, model này có công suất vận hành động cơ theo cấp sử dụng AC-23A là 200 kW.

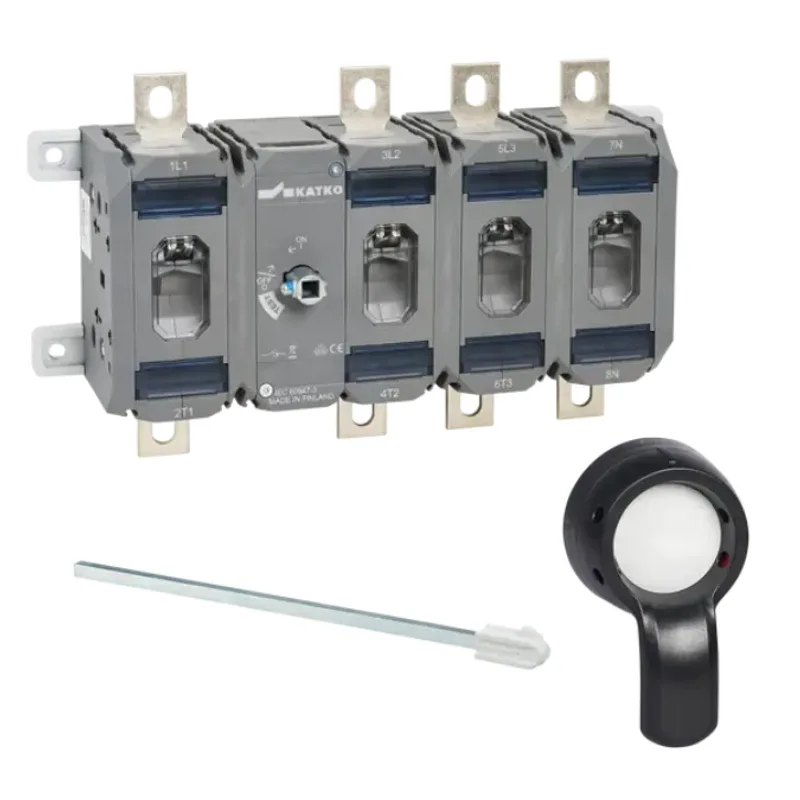

Bộ sản phẩm mang mã đầy đủ KU 4400 LVK228LKX150, trong đó thân cầu dao KU 4400 được kết hợp với trục truyền động thép LVK228 dài 228 mm và tay quay ngoài cửa tủ LKX150. Cấu hình vận hành phía trước giúp người dùng đóng hoặc cách ly nguồn mà không phải mở cửa tủ, thuận tiện cho tủ điều khiển động cơ, tủ phân phối và đặc biệt là tủ bơm phòng cháy chữa cháy.

Thương hiệu Katko của Phần Lan

Katko là doanh nghiệp gia đình hoạt động trong ngành điện của Phần Lan, có hơn tám thập kỷ kinh nghiệm phát triển thiết bị đóng cắt, cầu dao cách ly và các giải pháp kết nối điện. Các sản phẩm LoadSafe của hãng được định hướng cho những hệ thống mà khả năng vận hành ổn định, an toàn và liên tục là yêu cầu quan trọng.

Dòng KU 315–400 A sử dụng vật liệu nhựa nhiệt dẻo không chứa halogen và có khả năng tái chế. Thiết kế hướng đến các ứng dụng công nghiệp nặng, nơi cầu dao phải chịu thao tác thường xuyên và duy trì trạng thái đóng cắt rõ ràng trong suốt quá trình khai thác.

2) Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời 4 cực: bốn tiếp điểm công suất được liên kết bằng cùng một cơ cấu truyền động, thích hợp cho mạng ba pha có dây trung tính khi cần cô lập đồng thời L1, L2, L3 và N.
• Dòng định mức 400 A: đáp ứng các nhánh nguồn công suất lớn trong tủ điện công nghiệp, tủ phân phối và tủ điều khiển động cơ.
• Công suất động cơ 200 kW tại 400/415 V: phù hợp với các hệ thống động lực sử dụng động cơ không đồng bộ ba pha khi được lựa chọn theo đúng cấp sử dụng AC-23A.
• Vận hành ngoài cửa tủ: tay quay LKX150 truyền thao tác qua trục thép LVK228 đến cơ cấu đóng cắt bên trong, giúp vận hành thuận tiện và hạn chế tiếp xúc trực tiếp với phần mang điện.
• Tay quay hiển thị rõ 0–1: trạng thái 0 biểu thị ngắt nguồn và trạng thái 1 biểu thị đóng nguồn, hỗ trợ nhận biết nhanh tình trạng vận hành.
• Khả năng đóng cắt tải: thiết bị không chỉ tạo khoảng cách cách ly mà còn được thiết kế để đóng và ngắt dòng điện trong điều kiện vận hành bình thường theo cấp sử dụng tương ứng.
• Độ bền cơ khí cao: cơ cấu quay và hệ thống tiếp điểm được thiết kế cho 10.000 chu kỳ thao tác cơ khí theo dữ liệu của nhà sản xuất.
• Dễ mở rộng phụ kiện: có thể bổ sung tiếp điểm phụ, tấm chắn pha, nắp che đầu cực hoặc đầu nối cáp phù hợp với yêu cầu thiết kế tủ.
• Phù hợp môi trường công nghiệp: tay quay LKX150 có cấp bảo vệ IP66NW khi được lắp đặt đúng hướng dẫn; cấp bảo vệ này áp dụng cho cụm tay quay ngoài cửa tủ, không phải cho toàn bộ thân cầu dao dạng hở.

Các đặc điểm trên được công bố cho dòng KU 315–400 A và các phụ kiện tương thích của Katko. Việc lựa chọn phụ kiện, tiết diện dây dẫn và thiết bị bảo vệ phải được thực hiện theo hồ sơ thiết kế của từng tủ điện.

Thông số kỹ thuật chính

Bảng dưới đây tổng hợp các dữ liệu kỹ thuật được công bố cho đúng model KU 4400 LVK228LKX150 và phụ kiện đi kèm.

Hạng mục	Thông tin
Model	KU 4400 LVK228LKX150
Chủng loại	Cầu dao đóng cắt tải dạng quay
Số cực	4 cực
Dòng nhiệt định mức Ith	400 A
Dòng làm việc AC-21A tại 415/500/690 V	400 A
Dòng làm việc AC-22A tại 415/500/690 V	400 A
AC-23A tại 400/415 V	400 A / 200 kW
AC-23A tại 690 V	400 A / 355 kW
Điện áp cách điện định mức Ui	1.000 V
Điện áp chịu xung Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw	13,5 kA trong 1 giây
Độ bền cơ khí	10.000 lần thao tác
Đầu cực	Bu lông M10
Trục truyền động	LVK228, thép, dài 228 mm
Tay quay ngoài cửa tủ	LKX150, chỉ thị 0–1, màu đen
Cấp bảo vệ của tay quay LKX150	IP66NW
Kiểu vận hành	Vận hành phía trước bằng tay quay ngoài cửa tủ

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

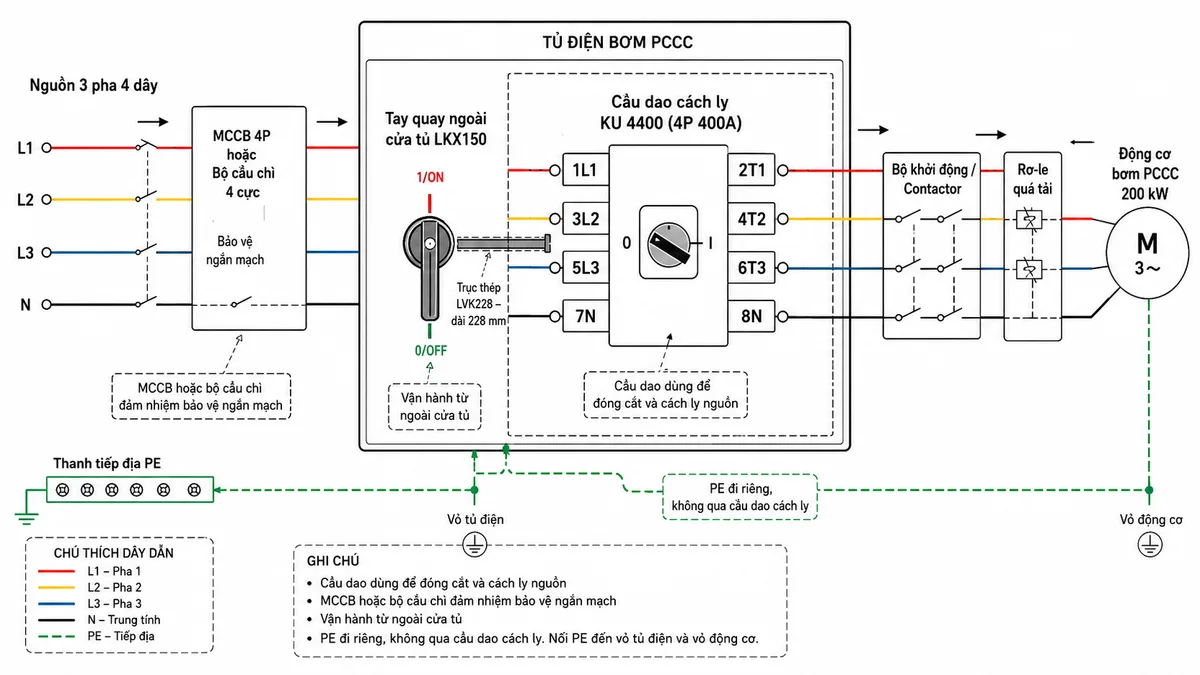

Trong tủ điều khiển bơm PCCC, Katko KU 4400 có thể được sử dụng làm cầu dao cách ly nguồn chính trước bộ khởi động động cơ. Khi chuyển tay quay về vị trí 0, cả bốn cực được đưa về trạng thái mở để tách phần mạch phía tải khỏi nguồn điện. Chức năng này hỗ trợ công việc kiểm tra, bảo dưỡng hoặc thay thế thiết bị phía sau cầu dao.

Ở vị trí 1, bốn cực đóng đồng thời, cho phép nguồn L1, L2, L3 và N đi qua cầu dao đến bộ khởi động, contactor, bộ khởi động mềm hoặc thiết bị điều khiển động cơ phù hợp. Cầu dao không tạo lệnh khởi động bơm tự động; nhiệm vụ khởi động và dừng động cơ vẫn do mạch điều khiển của tủ bơm thực hiện.

KU 4400 là thiết bị đóng cắt và cách ly, không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ quá tải. Nhánh nguồn cần có thiết bị bảo vệ ngắn mạch được lựa chọn theo dòng sự cố dự kiến, đặc tính động cơ, tiết diện cáp và yêu cầu của tiêu chuẩn áp dụng cho hệ thống PCCC.

Nguyên lý truyền động và đóng cắt

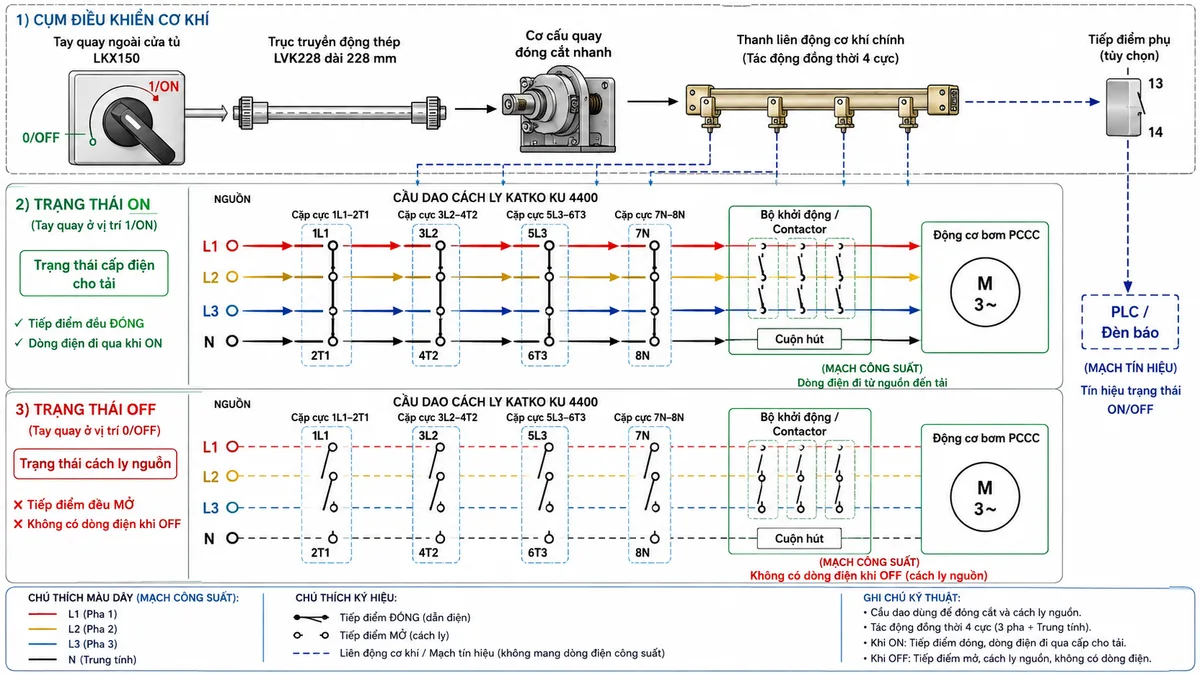

Khi người vận hành xoay tay quay LKX150, mô-men quay được truyền qua trục thép LVK228 đến cơ cấu truyền động của thân KU 4400. Cơ cấu này điều khiển thanh liên kết chung để thay đổi trạng thái của bốn bộ tiếp điểm công suất cùng lúc.

Ở trạng thái 1, các tiếp điểm 1L1–2T1, 3L2–4T2, 5L3–6T3 và 7N–8N được đóng, tạo đường dẫn điện liên tục từ nguồn đến tải. Ở trạng thái 0, bốn đường dẫn được mở đồng thời, ngăn dòng điện đi qua phần mạch phía sau cầu dao.

Cơ cấu truyền động chung giúp hạn chế tình trạng một cực đóng trong khi cực khác mở. Đối với mạng 3 pha có trung tính, việc đóng cắt đồng thời bốn cực giúp tạo trạng thái cô lập rõ ràng cho toàn bộ đường nguồn được đưa qua cầu dao.

Katko cũng cung cấp tùy chọn tiếp điểm phụ cho dòng sản phẩm này. Tiếp điểm phụ có thể được sử dụng để gửi tín hiệu trạng thái ON/OFF về PLC, đèn báo hoặc mạch liên động, nhưng phải đặt đúng loại phụ kiện và đấu theo sơ đồ của nhà sản xuất.

Ứng dụng phù hợp

• Làm cầu dao cách ly chính cho tủ bơm PCCC sử dụng nguồn ba pha có dây trung tính.
• Tủ điều khiển động cơ công suất lớn trong nhà máy, trạm bơm và hệ thống xử lý nước.
• Tủ phân phối hạ áp cần thiết bị đóng cắt tải 4 cực vận hành từ ngoài cửa tủ.
• Tủ quạt tăng áp, quạt hút khói, hệ thống thông gió và thiết bị phụ trợ công nghiệp.
• Máy móc hoặc dây chuyền cần một điểm cách ly nguồn rõ ràng trước khi bảo trì.
• Các hệ thống chuyển nguồn hoặc phân phối điện khi model được sử dụng đúng chức năng và đúng sơ đồ thiết kế.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt hàng, cần kiểm tra dòng làm việc thực tế, điện áp hệ thống, loại tải, số cực cần cắt, công suất động cơ và khả năng chịu ngắn mạch của toàn bộ nhánh điện. Thông số 200 kW áp dụng cho điều kiện AC-23A tại 400/415 V theo dữ liệu Katko, không phải giá trị mặc định cho mọi phương pháp khởi động hoặc mọi chế độ tải.

Việc lắp đặt phải do kỹ thuật viên điện có chuyên môn thực hiện. Cần cắt và khóa nguồn cấp, xác nhận hết điện trước khi thao tác, siết đầu cực theo mô-men quy định, bố trí khoảng cách điện phù hợp và kiểm tra sự đồng tâm giữa tay quay, trục LVK228 và cơ cấu cầu dao.

Không được đưa dây PE qua cực công suất của cầu dao. Dây bảo vệ PE phải được nối liên tục đến thanh tiếp địa, vỏ tủ và vỏ động cơ. Đối với dây nhôm hoặc cấu hình cáp đặc biệt, cần sử dụng đầu nối tương thích theo hướng dẫn của Katko.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua cầu dao cách ly Katko 4P 400A 200 kW nên đối chiếu đầy đủ mã thân cầu dao, tay quay và chiều dài trục trước khi đặt hàng. Đúng cấu hình cần kiểm tra là KU 4400 kết hợp LVK228 và LKX150, tránh nhầm với phiên bản tay quay trực tiếp KU 4400 SV hoặc các biến thể có số cực khác.

Đặt mua Katko KU 4400 LVK228LKX150 chính hãng tại thietbicodien để được hỗ trợ kiểm tra mã hàng, lựa chọn phụ kiện, tư vấn phương án lắp trong tủ bơm PCCC và cung cấp hồ sơ sản phẩm theo lô hàng.

thietbicodien cam kết tư vấn dựa trên yêu cầu kỹ thuật thực tế, kiểm tra đúng model trước khi giao hàng và hỗ trợ khách hàng lựa chọn giải pháp đóng cắt phù hợp với công suất động cơ, cấu trúc tủ điện và yêu cầu vận hành của công trình.

Câu hỏi thường gặp (FAQ)

Katko KU 4400 LVK228LKX150 là cầu dao cách ly hay MCCB?

Đây là cầu dao đóng cắt tải dạng quay có chức năng cô lập mạch điện, không phải MCCB. Thiết bị không tích hợp cơ cấu tự động bảo vệ quá tải hoặc ngắn mạch như MCCB, vì vậy hệ thống vẫn cần thiết bị bảo vệ riêng ở phía nguồn.

Model KU 4400 có bao nhiêu cực?

Model này có 4 cực. Trong ứng dụng nguồn ba pha bốn dây, bốn cực thường được dùng cho L1, L2, L3 và N, đồng thời được điều khiển bởi cùng một cơ cấu truyền động.

KU 4400 có phù hợp với động cơ bơm PCCC 200 kW không?

Katko công bố công suất vận hành động cơ AC-23A là 200 kW tại 400/415 V. Tuy nhiên, kỹ sư thiết kế vẫn phải kiểm tra dòng định mức trên nhãn động cơ, phương pháp khởi động, hệ số tải, nhiệt độ tủ, tiết diện cáp và yêu cầu của tiêu chuẩn PCCC trước khi lựa chọn.

LVK228 và LKX150 có ý nghĩa gì?

LVK228 là trục truyền động bằng thép dài 228 mm, còn LKX150 là tay quay ngoài cửa tủ có chỉ thị 0–1. Hai phụ kiện này truyền thao tác từ mặt ngoài cửa tủ đến thân cầu dao KU 4400 lắp bên trong.

Cấp bảo vệ IP66NW có áp dụng cho toàn bộ cầu dao không?

Không. IP66NW là cấp bảo vệ được Katko công bố cho tay quay LKX150 khi lắp đặt đúng yêu cầu. Thân KU 4400 là thiết bị dạng hở đặt trong tủ, vì vậy cấp bảo vệ tổng thể phụ thuộc vào kết cấu vỏ tủ, gioăng cửa, lỗ đi cáp và phương pháp lắp đặt.

Cầu dao có thể dùng để khởi động trực tiếp động cơ không?

Thiết bị có khả năng đóng cắt tải theo cấp sử dụng AC-23A, nhưng trong tủ bơm PCCC, chức năng khởi động và điều khiển động cơ thường do contactor, bộ khởi động mềm hoặc hệ thống điều khiển chuyên dụng đảm nhiệm. KU 4400 chủ yếu đóng vai trò đóng cắt nguồn và tạo điểm cách ly an toàn.

Có thể dùng KU 4400 để thay thế cầu chì bảo vệ ngắn mạch không?

Không. KU 4400 không có phần tử cầu chì và không tự động ngắt khi xảy ra sự cố. Phải phối hợp với MCCB hoặc cầu chì có khả năng cắt phù hợp với dòng ngắn mạch dự kiến của hệ thống.

Cần kiểm tra những gì trước khi đặt mua?

Cần xác nhận đúng mã KU 4400 LVK228LKX150, điện áp hệ thống, dòng tải, số cực, chiều sâu tủ, vị trí lắp tay quay, chiều dài trục, loại dây dẫn, kích thước đầu cốt và các phụ kiện như tiếp điểm phụ, nắp che đầu cực hoặc tấm chắn pha.
