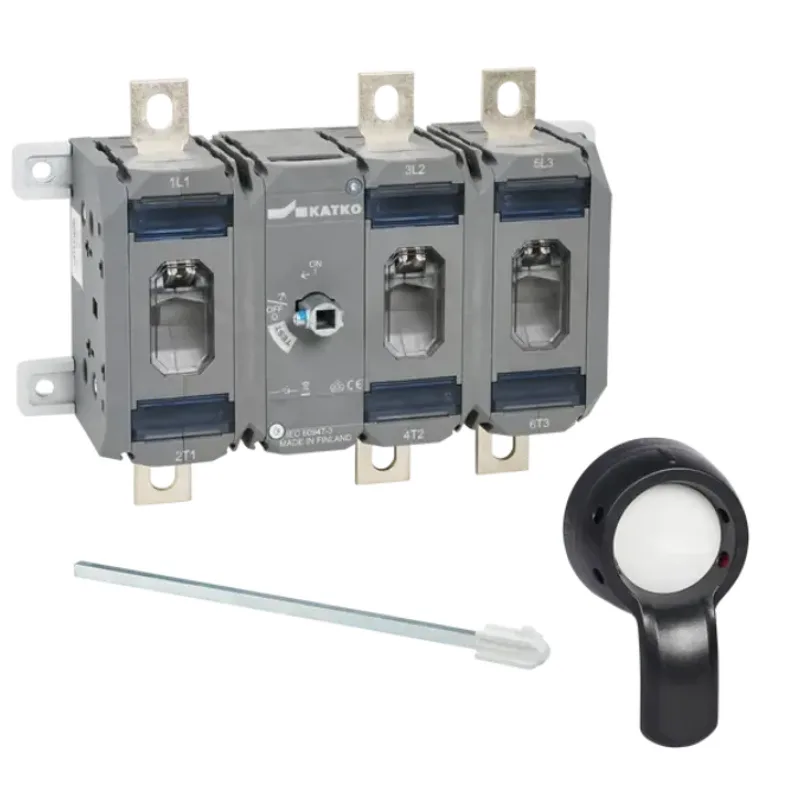

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3200W L200AD12T6LKX100 (3P 200A 110kW)

Cầu dao cách ly Katko KU 3200W L200AD12T6LKX100 cho tủ bơm PCCC

Cầu dao cách ly Katko KU 3200W L200AD12T6LKX100 là cầu dao cắt tải ba cực thuộc dòng LoadSafe, được thiết kế để đóng cắt và cách ly nguồn điện ba pha trong các hệ thống công nghiệp yêu cầu độ tin cậy cao. Với dòng làm việc định mức 200 A và khả năng điều khiển động cơ 110 kW tại 400/415 V theo cấp sử dụng AC-23, sản phẩm phù hợp để tích hợp làm thiết bị cách ly nguồn trong tủ điều khiển bơm phòng cháy chữa cháy, tủ động lực và hệ thống phân phối điện.

Bộ sản phẩm sử dụng tay quay ngoài cửa tủ LKX100 kết hợp trục truyền động L200AD12T6. Nhờ đó, người vận hành có thể chuyển trạng thái đóng hoặc cách ly nguồn ngay từ bên ngoài mà không cần tiếp xúc trực tiếp với các bộ phận mang điện bên trong tủ.

1. Giới thiệu & nguồn gốc thương hiệu

KATKO là thương hiệu thiết bị đóng cắt điện có nguồn gốc từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn, cầu dao có cầu chì và các phụ kiện lắp đặt điện công nghiệp. Tiền thân của KATKO được thành lập từ năm 1938 và doanh nghiệp đã có hơn tám thập kỷ kinh nghiệm trong lĩnh vực thiết kế, sản xuất thiết bị đóng cắt.

Các sản phẩm LoadSafe của KATKO được phát triển theo định hướng vận hành an toàn, kết cấu bền vững và thuận tiện cho người lắp đặt. Dòng thiết bị này được sử dụng trong phân phối điện, điều khiển động cơ, công nghiệp quy trình, hạ tầng kỹ thuật và những hệ thống cần khả năng cách ly nguồn rõ ràng khi kiểm tra hoặc bảo trì.

Model KU 3200W L200AD12T6LKX100 là phiên bản vận hành từ mặt trước tủ bằng tay quay rời, không phải phiên bản tay quay gắn trực tiếp “SV” và cũng không phải công tắc chuyển nguồn “CO”. Sản phẩm được cung cấp cùng tay quay ngoài cửa tủ và trục truyền động tương thích.

Thông số kỹ thuật đã đối chiếu theo catalogue

Hạng mục	Thông tin
Model	KU 3200W L200AD12T6LKX100
Mã sản phẩm KATKO	20519
Loại thiết bị	Cầu dao cắt tải, vận hành từ mặt trước tủ
Số cực	3 cực
Dòng làm việc AC-21A tại 400/415 V	200 A
Dòng làm việc AC-21A tại 690 V	200 A
Dòng làm việc AC-22A tại 400/415 V	200 A
Dòng làm việc AC-22A tại 690 V	200 A
Định mức AC-23 tại 400/415 V	200 A / 110 kW
Định mức AC-23 tại 690 V	200 A / 160 kW
Điện áp cách điện định mức	1000 V
Dòng nhiệt định mức	250 A
Đầu cực công suất	Bu lông M8
Tay quay ngoài cửa tủ	LKX100, màu đen, chỉ thị 0–1
Trục truyền động	L200AD12T6, trục thép dài 200 mm, tiết diện vuông 6 mm
Khối lượng công bố	1 kg
Vật liệu thân	Nhựa nhiệt dẻo không chứa halogen, có khả năng tái chế

2. Ưu điểm / tính năng nổi bật

• Đóng cắt đồng thời ba pha, giúp tạo trạng thái vận hành hoặc cách ly thống nhất trên toàn bộ mạch lực cấp cho bộ điều khiển và động cơ bơm.
• Tay quay ngoài cửa tủ LKX100 cho phép thao tác từ mặt trước, hạn chế nhu cầu mở tủ khi đóng hoặc ngắt nguồn.
• Tay quay có chỉ thị vị trí rõ ràng và hỗ trợ khóa tại trạng thái OFF, thuận tiện cho quy trình cô lập năng lượng và khóa an toàn khi bảo trì.
• Cơ cấu liên động cửa giúp hạn chế mở cửa tủ khi thiết bị đang ở trạng thái đóng, góp phần giảm nguy cơ tiếp xúc với phần mang điện.
• Trục thép L200AD12T6 truyền chuyển động từ tay quay trên cửa tủ đến cơ cấu đóng cắt bên trong, phù hợp với nhiều cấu hình chiều sâu tủ điện.
• Kết cấu LoadSafe hướng đến những ứng dụng công nghiệp cần khả năng đóng cắt tải, cách ly động cơ và duy trì độ tin cậy vận hành.
• Vật liệu nhiệt dẻo không chứa halogen và thiết kế module giúp thiết bị phù hợp với yêu cầu lắp đặt công nghiệp hiện đại.
• Có thể mở rộng bằng tiếp điểm phụ, nắp che đầu cực, tấm ngăn pha và các đầu nối cáp tương thích theo cấu hình thực tế.

3. Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ điều khiển bơm phòng cháy chữa cháy, cầu dao cách ly ba pha 200 A được sử dụng để tạo điểm đóng cắt và cô lập mạch lực cấp cho bộ khởi động động cơ. Khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị bên trong tủ, người vận hành đưa tay quay về OFF và thực hiện khóa an toàn theo quy trình của công trình.

Katko KU 3200W là cầu dao cắt tải nên có khả năng thao tác với tải trong phạm vi định mức được nhà sản xuất công bố. Tuy nhiên, thiết bị không thay thế chức năng bảo vệ quá tải hoặc bảo vệ ngắn mạch. Mạch điện vẫn phải được phối hợp với MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp theo hồ sơ thiết kế của tủ bơm PCCC.

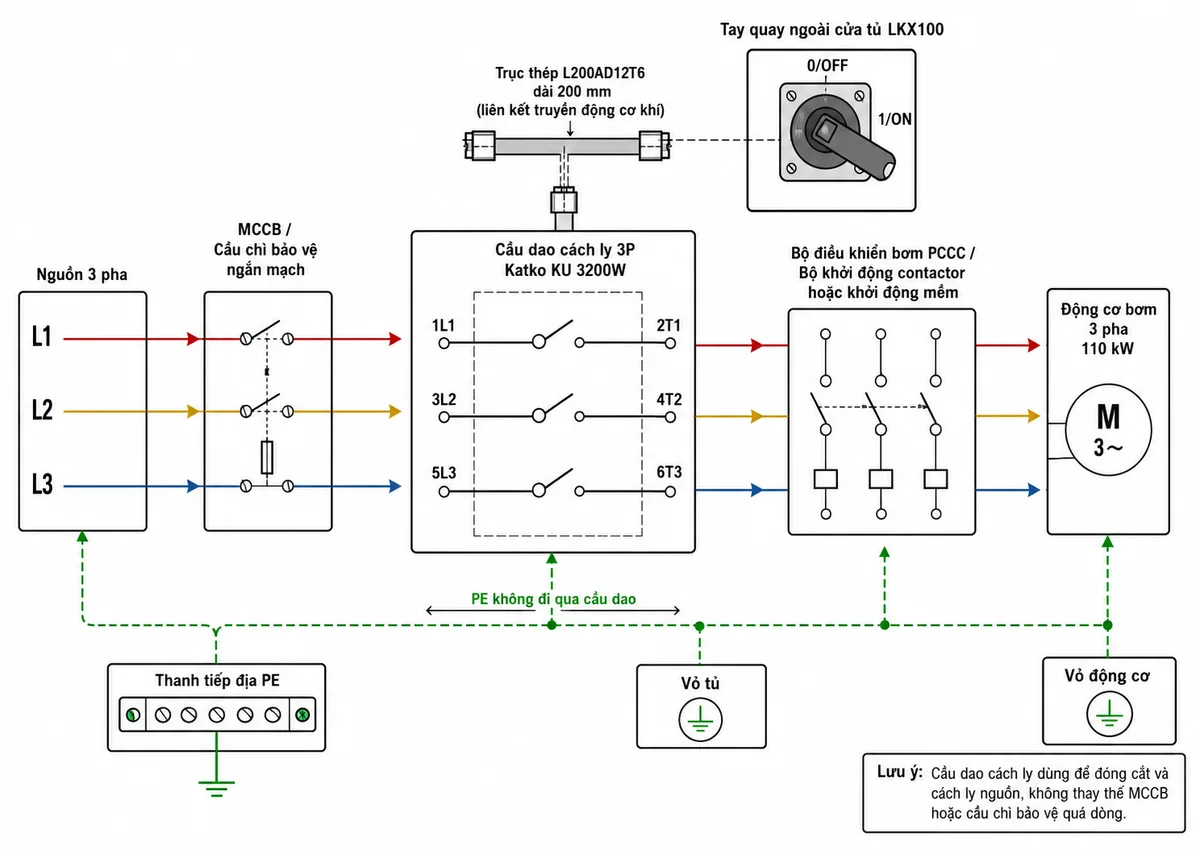

Sơ đồ đấu dây và kết nối

Nguồn ba pha được đưa qua thiết bị bảo vệ đầu nguồn trước khi kết nối vào các đầu vào 1L1, 3L2 và 5L3 của cầu dao. Các đầu ra 2T1, 4T2 và 6T3 được nối đến bộ điều khiển hoặc bộ khởi động động cơ bơm. Dây bảo vệ PE không đi qua các tiếp điểm của cầu dao mà phải được nối liên tục đến thanh tiếp địa của tủ và vỏ động cơ.

Việc lựa chọn MCCB, cầu chì, tiết diện dây dẫn, đầu cốt và mô-men siết phải căn cứ vào dòng tải thực tế, dòng khởi động của động cơ, phương thức khởi động, điều kiện lắp đặt và yêu cầu của hệ thống PCCC.

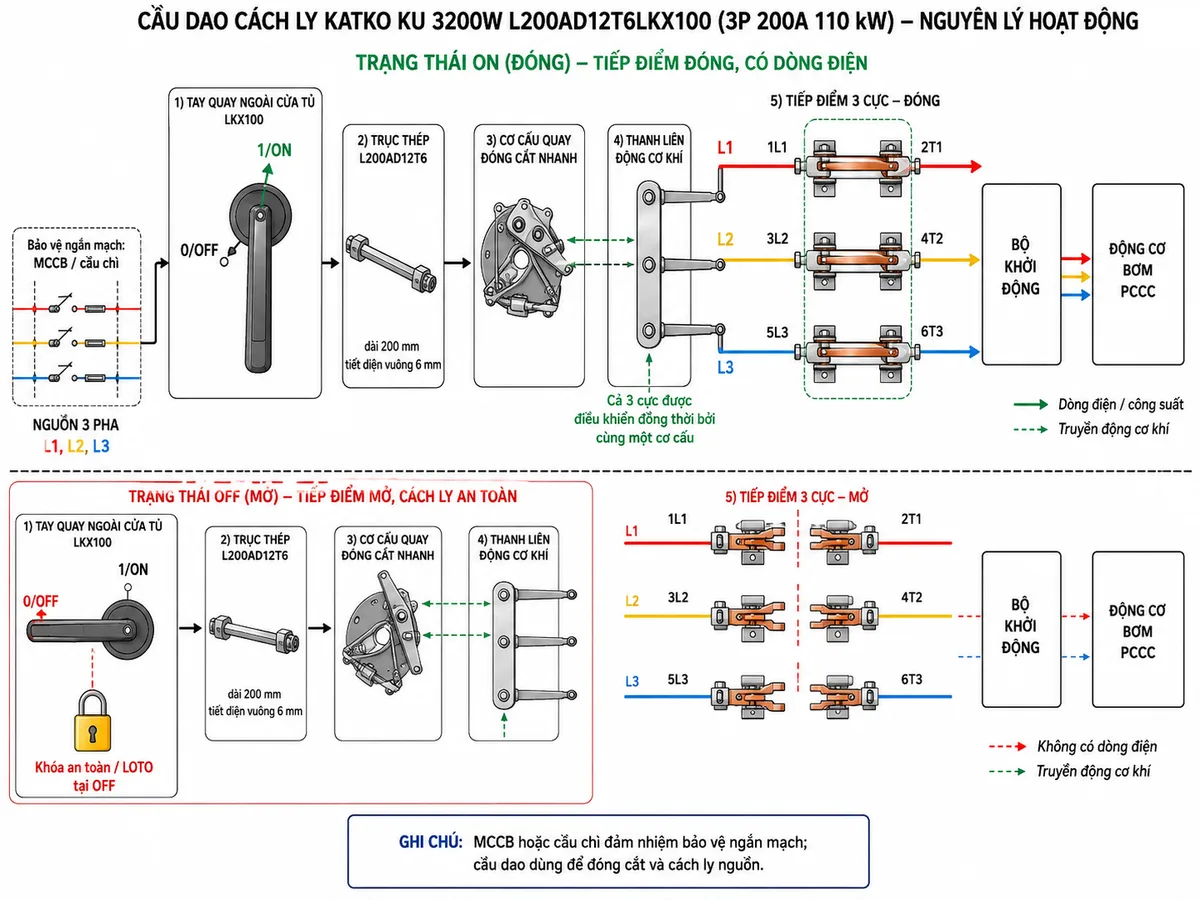

Nguyên lý đóng cắt

Khi tay quay LKX100 được chuyển từ vị trí 0/OFF sang 1/ON, chuyển động quay được truyền qua trục L200AD12T6 đến cơ cấu truyền động của cầu dao. Cơ cấu này tác động đồng thời lên ba bộ tiếp điểm, làm đóng các cặp 1L1–2T1, 3L2–4T2 và 5L3–6T3. Nguồn ba pha khi đó được truyền đến bộ khởi động và động cơ bơm.

Khi tay quay được đưa về 0/OFF, ba tiếp điểm chính mở đồng thời, ngắt đường dẫn điện trên cả ba pha và tạo trạng thái cách ly cho phần mạch phía tải. Người vận hành có thể khóa tay quay tại OFF để hạn chế thao tác đóng điện ngoài ý muốn trong thời gian bảo trì.

Cơ cấu thao tác từ bên ngoài và liên động với cửa tủ giúp trạng thái cầu dao dễ nhận biết. Việc đóng cắt đồng thời các cực cũng hạn chế tình trạng chỉ ngắt một phần nguồn ba pha do thao tác riêng lẻ.

Ứng dụng phù hợp

• Tủ điều khiển bơm chữa cháy ba pha có thông số thiết kế phù hợp với định mức của cầu dao.
• Tủ động lực cho bơm cấp nước, bơm tuần hoàn, quạt công nghiệp và máy nén.
• Tủ phân phối điện cần tay quay thao tác bên ngoài và khả năng khóa cách ly nguồn.
• Hệ thống xử lý nước, dây chuyền sản xuất, nhà máy, kho vận và công trình hạ tầng kỹ thuật.
• Mạch cấp nguồn cho động cơ cần thiết bị đóng cắt tải độc lập với bộ bảo vệ quá dòng.

Lưu ý khi lựa chọn và lắp đặt

Công suất 110 kW của sản phẩm được công bố cho tải động cơ ba pha ở 400/415 V theo cấp sử dụng AC-23. Không nên chỉ dựa vào công suất động cơ để chọn cầu dao; kỹ sư cần kiểm tra thêm dòng định mức, dòng khởi động, điện áp hệ thống, phương thức khởi động và khả năng phối hợp với thiết bị bảo vệ.

Cầu dao phải được lắp chắc chắn trong tủ, bảo đảm trục truyền động đồng tâm với tay quay và cơ cấu vận hành không bị kẹt. Đầu cáp phải được ép đúng loại, các điểm đấu nối phải siết theo yêu cầu kỹ thuật và cần kiểm tra lại sau giai đoạn vận hành ban đầu.

Trước khi bảo trì, phải đưa tay quay về OFF, khóa cách ly, xác minh mất điện bằng thiết bị đo phù hợp và tuân thủ quy trình an toàn điện của đơn vị vận hành. Đối với tủ bơm PCCC, cấu hình cuối cùng cần tuân theo hồ sơ thiết kế, quy chuẩn áp dụng và yêu cầu của cơ quan có thẩm quyền.

4. Cam kết & nơi mua hàng

Khi mua cầu dao cách ly Katko KU 3200W L200AD12T6LKX100 chính hãng tại thietbicodien, khách hàng được hỗ trợ đối chiếu model, kiểm tra cấu hình tay quay và trục truyền động, lựa chọn phụ kiện tương thích cũng như tư vấn ứng dụng theo thông số của tủ điện.

thietbicodien cung cấp giải pháp thiết bị điện công nghiệp cho tủ bơm PCCC, tủ động lực và hệ thống phân phối điện. Khách hàng nên cung cấp sơ đồ mạch lực, điện áp, dòng tải, công suất động cơ và phương thức khởi động để được tư vấn đúng cấu hình trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Katko KU 3200W L200AD12T6LKX100 có dùng cho động cơ bơm 110 kW không?

Có. Catalogue công bố model này đạt định mức 200 A và 110 kW tại 400/415 V theo cấp sử dụng AC-23. Việc lựa chọn cuối cùng vẫn cần kiểm tra dòng định mức trên nhãn động cơ, dòng khởi động và phương thức khởi động của tủ bơm.

Sản phẩm có đi kèm tay quay và trục truyền động không?

Có. Cấu hình L200AD12T6LKX100 được cung cấp với tay quay ngoài cửa tủ LKX100 và trục thép L200AD12T6 dài 200 mm.

Cầu dao có thể khóa ở vị trí OFF không?

Có. Tay quay LKX100 hỗ trợ khóa tại vị trí OFF, phù hợp cho quy trình cô lập nguồn và khóa an toàn khi bảo trì thiết bị.

Katko KU 3200W có bảo vệ quá tải và ngắn mạch không?

Không. Đây là cầu dao cắt tải và cách ly nguồn. Hệ thống phải sử dụng MCCB, cầu chì hoặc thiết bị bảo vệ chuyên dụng để bảo vệ quá tải và ngắn mạch theo thiết kế.

Các đầu cực công suất của cầu dao được đấu như thế nào?

Ba pha nguồn thường được nối vào 1L1, 3L2 và 5L3. Ba đầu ra 2T1, 4T2 và 6T3 được nối đến bộ điều khiển hoặc bộ khởi động động cơ. Việc đấu nối phải thực hiện theo sơ đồ của tủ và hướng dẫn lắp đặt chính thức.

Model này có phải là công tắc chuyển nguồn không?

Không. KU 3200W L200AD12T6LKX100 là cầu dao cắt tải một nguồn với hai trạng thái ON và OFF. Các phiên bản công tắc chuyển nguồn của KATKO thường có ký hiệu “CO” trong tên model.

Có thể sử dụng thiết bị làm công tắc cách ly chính cho tủ bơm PCCC không?

Có thể khi định mức điện, sơ đồ phối hợp bảo vệ và yêu cầu vận hành của dự án phù hợp. Kỹ sư thiết kế cần xác nhận vị trí lắp, khả năng khóa cách ly và sự phù hợp với tiêu chuẩn PCCC áp dụng cho công trình.
