Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3800 LVK228LKX150 (3P 800A 400kW)

Cầu dao cách ly Katko KU 3800 LVK228LKX150 – Giới thiệu và nguồn gốc thương hiệu

Cầu dao cách ly Katko KU 3800 LVK228LKX150 là cầu dao cắt tải 3 cực thuộc dòng LoadSafe, được thiết kế cho mạng điện công nghiệp có dòng tải lớn. Thiết bị có dòng làm việc định mức 3P 800A, đáp ứng cấp sử dụng AC-23A và công suất động cơ ba pha đến 400kW tại 415V, phù hợp làm thiết bị đóng cắt và cô lập nguồn chính trong tủ điều khiển động cơ, tủ phân phối và tủ bơm công suất lớn.

KATKO là thương hiệu thiết bị đóng cắt điện của Phần Lan, có trụ sở tại Helsinki và lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp chuyên thiết kế, sản xuất cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn và các giải pháp lắp đặt điện phục vụ công nghiệp, phân phối điện và hạ tầng kỹ thuật. KATKO hiện vận hành các cơ sở sản xuất tại Phần Lan và Ba Lan; khi cần xác nhận xuất xứ của từng lô hàng, người mua nên đối chiếu nhãn sản phẩm cùng chứng từ CO/CQ đi kèm.

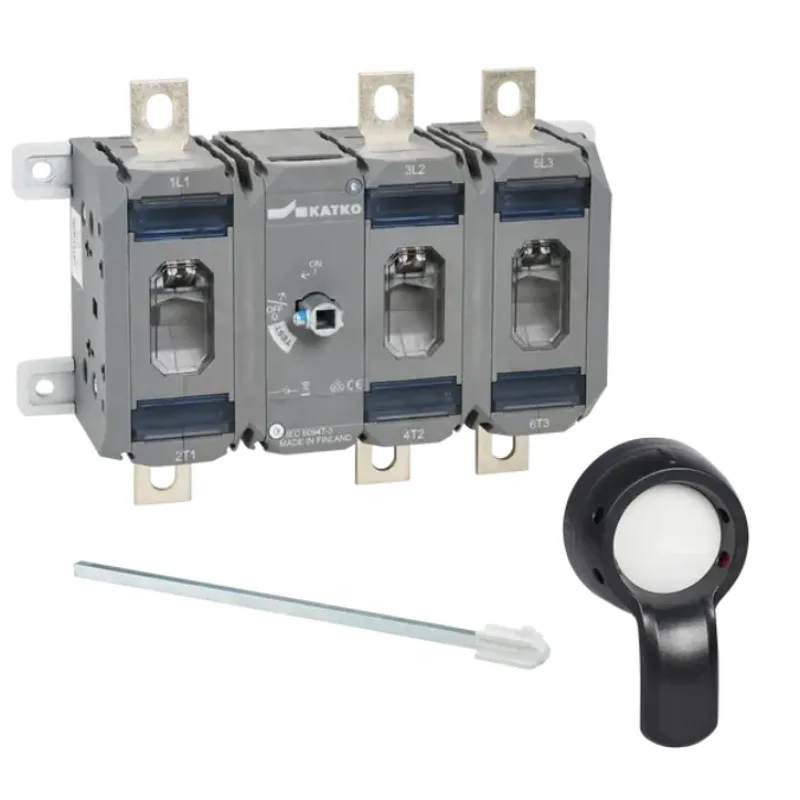

Model KU 3800 LVK228LKX150 là một bộ cấu hình hoàn chỉnh gồm thân cầu dao KU 3800, tay vận hành ngoài cửa tủ LKX150 và trục truyền động thép LVK228. Cấu hình này cho phép người vận hành đóng hoặc cô lập nguồn từ bên ngoài tủ điện mà không cần tiếp xúc trực tiếp với các phần mang điện bên trong.

Ưu điểm và tính năng nổi bật của Katko KU 3800 LVK228LKX150

• Cắt tải và cách ly nguồn 3 pha bằng ba tiếp điểm công suất được điều khiển đồng thời, giúp giảm nguy cơ còn sót một pha khi thực hiện cô lập thiết bị.
• Đáp ứng cấp sử dụng AC-23A cho các tải động cơ và tải có tính cảm, thích hợp với hệ thống bơm công suất lớn khi được lựa chọn đúng điện áp, dòng điện và phương án phối hợp bảo vệ.
• Tay vận hành ngoài cửa tủ LKX150 có chỉ thị 0–1 rõ ràng, kết cấu chắc chắn và cấp bảo vệ IP66NW tại vị trí lắp tay cầm.
• Tay cầm hỗ trợ khóa tại vị trí OFF bằng tối đa ba khóa, thuận tiện triển khai quy trình khóa và treo thẻ an toàn LOTO trong quá trình bảo trì.
• Trục truyền động LVK228 dài 228mm bằng thép, tương thích với cầu dao KU 315–800A và tay cầm LKX150, hỗ trợ bố trí cầu dao phía trong tủ điện.
• Có thể lắp thêm tiếp điểm phụ KATKO 1V160KU hoặc 2V160KU để đưa tín hiệu trạng thái về đèn báo, PLC, bộ giám sát hoặc mạch liên động.
• Kết cấu cầu dao cắt tải chuyên dụng có độ bền cơ khí cao, phù hợp với những hệ thống yêu cầu khả năng vận hành ổn định và thời gian khai thác dài.

Thông số kỹ thuật tiêu biểu

Hạng mục	Giá trị theo tài liệu KATKO
Model	KU 3800 LVK228LKX150
Loại thiết bị	Cầu dao cắt tải Load Break Switch
Số cực	3 cực
Dòng nhiệt định mức Ith	800A
Dòng làm việc AC-23A tại 415V	800A
Dòng làm việc AC-23A tại 690V	800A
Công suất động cơ AC-23A tại 415V	400kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung Uimp	12kV
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	10.000 lần thao tác
Đầu nối công suất	Bu lông M12
Mô-men siết đầu nối	50–75Nm
Tiết diện cáp danh định	2 × 300mm²
Kích thước thân cầu dao	Cao 125mm × rộng 259mm × sâu 301mm
Tay vận hành	LKX150, chỉ thị 0–1, màu đen, IP66NW
Trục truyền động	LVK228, thép, dài 228mm

Các giá trị trên được tổng hợp từ trang sản phẩm và datasheet chính thức của KATKO. Thông số thực tế cần được kiểm tra lại trên nhãn thiết bị, tài liệu kỹ thuật hiện hành và chứng từ của lô hàng trước khi thiết kế hoặc thi công.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm PCCC, cầu dao cách ly 3P 800A được bố trí trên mạch nguồn chính để đóng cấp điện hoặc cô lập đồng thời ba pha trước khi nguồn đi đến bộ khởi động và động cơ bơm. Với công suất động cơ định mức 400kW tại 415V theo cấp AC-23A, model này có thể được xem xét cho tủ bơm công suất tương ứng sau khi kỹ sư kiểm tra dòng làm việc thực tế, dòng khởi động, chế độ khởi động, khả năng chịu ngắn mạch và yêu cầu của tiêu chuẩn PCCC áp dụng cho dự án.

KU 3800 là cầu dao cắt tải, không phải thiết bị bảo vệ quá tải hoặc bảo vệ ngắn mạch độc lập. Hệ thống vẫn phải có MCCB, máy cắt hoặc cầu chì bảo vệ được tính toán và phối hợp phù hợp ở phía nguồn. Dây PE bảo vệ không được đi qua ba cực đóng cắt của cầu dao mà phải nối liên tục đến thanh tiếp địa của tủ và vỏ động cơ.

Sơ đồ đấu dây và kết nối

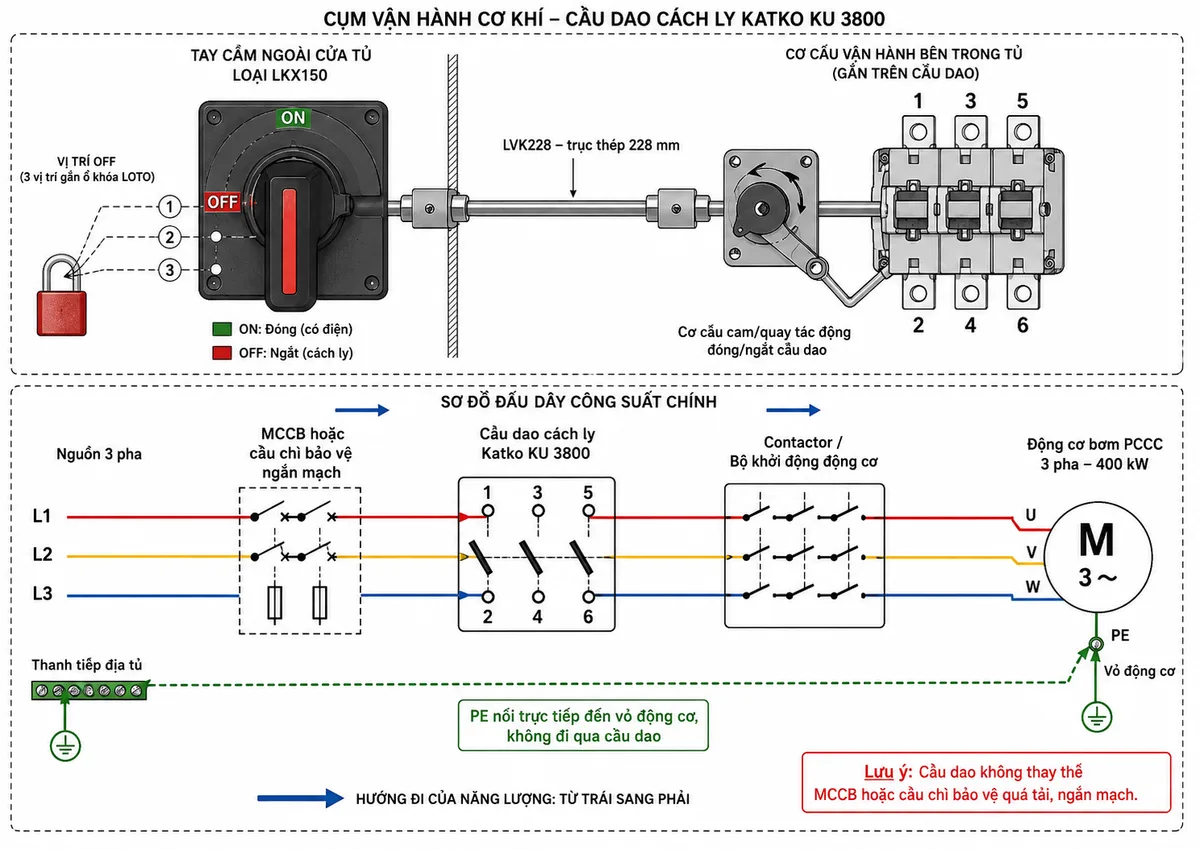

Ba pha nguồn được đưa vào các cực 1, 3 và 5; các cực ra tương ứng 2, 4 và 6 cấp điện đến bộ khởi động động cơ. Sơ đồ cần thể hiện rõ thiết bị bảo vệ phía trước cầu dao, thanh tiếp địa PE, tay cầm ngoài cửa tủ và đường truyền cơ khí qua trục LVK228.

Nguyên lý hoạt động

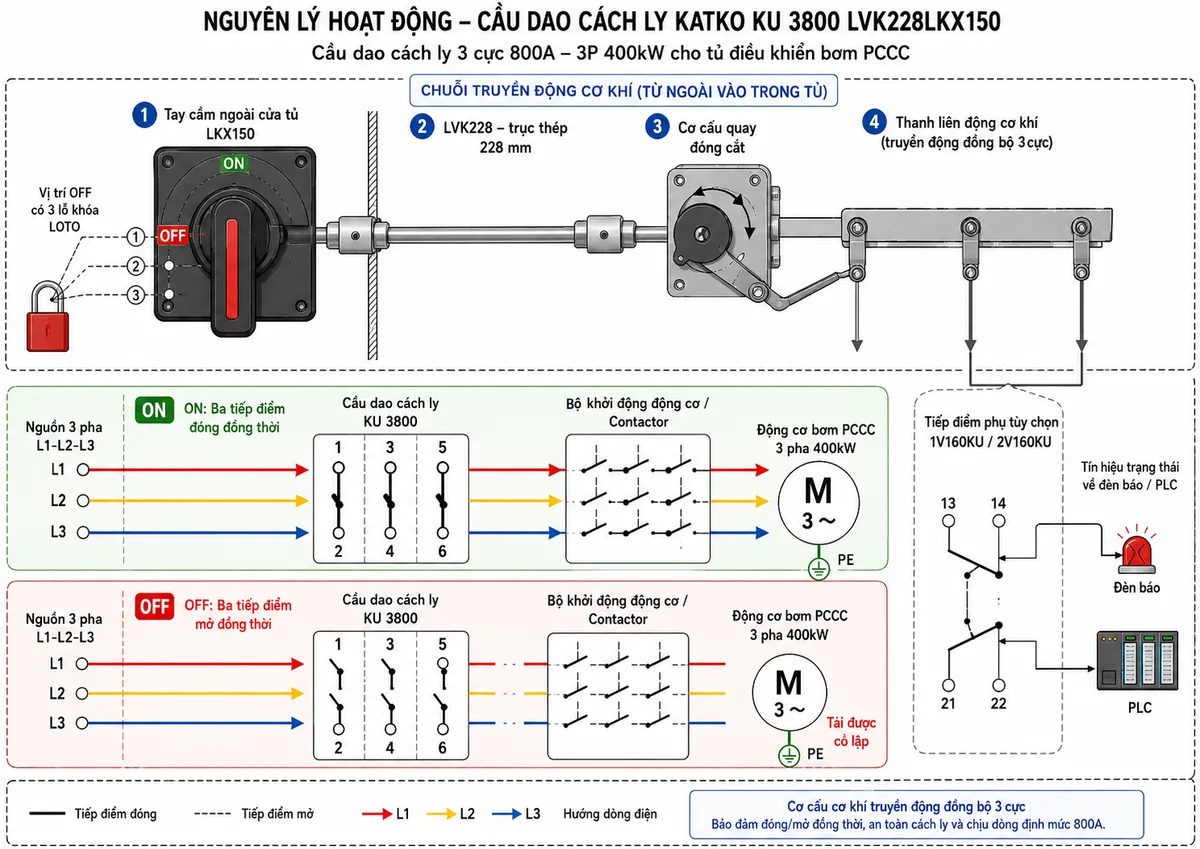

Khi xoay tay cầm LKX150 từ vị trí 0 sang vị trí 1, chuyển động quay được truyền qua trục LVK228 đến cơ cấu đóng cắt của thân KU 3800. Cơ cấu liên động cơ khí tác động đồng thời lên ba tiếp điểm công suất, làm kín các cặp cực 1–2, 3–4 và 5–6 để dòng điện ba pha truyền từ nguồn sang tải.

Khi đưa tay cầm về vị trí 0, ba tiếp điểm được mở đồng thời, ngắt đường dẫn điện đến phía tải và tạo trạng thái cô lập phục vụ kiểm tra hoặc bảo trì. Sau khi chuyển về OFF, người vận hành có thể gắn khóa LOTO vào tay cầm để ngăn thiết bị bị đóng điện ngoài ý muốn. Trước khi làm việc, kỹ thuật viên vẫn phải kiểm tra hết điện bằng dụng cụ đo phù hợp.

Nếu lắp thêm tiếp điểm phụ tùy chọn, trạng thái đóng hoặc mở của cầu dao có thể được truyền về mạch điều khiển để bật đèn báo, tạo liên động, gửi tín hiệu cho PLC hoặc hệ thống giám sát trung tâm.

Ứng dụng phù hợp

• Tủ điều khiển bơm chữa cháy điện công suất lớn.
• Tủ bơm cấp nước, bơm tăng áp và bơm công nghiệp.
• Tủ điều khiển động cơ ba pha và hệ thống máy công nghiệp.
• Tủ phân phối điện hạ áp có dòng tải đến 800A.
• Mạch cô lập nguồn cho quạt công nghiệp, máy nén, hệ thống HVAC và dây chuyền sản xuất.
• Các hệ thống yêu cầu thao tác đóng cắt từ bên ngoài cửa tủ và hỗ trợ khóa LOTO khi bảo trì.

Việc sử dụng thiết bị cho hệ thống PCCC phải căn cứ vào hồ sơ thiết kế được phê duyệt, yêu cầu của cơ quan quản lý, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất. Không nên chỉ dựa trên công suất kW để lựa chọn cầu dao.

Cam kết và nơi mua hàng

Khi lựa chọn Katko KU 3800 LVK228LKX150 chính hãng, khách hàng cần kiểm tra đúng model, thân cầu dao 3 cực 800A, tay cầm LKX150, trục LVK228 và các phụ kiện được ghi trong báo giá. Đối với dự án tủ bơm PCCC, hồ sơ sản phẩm nên được đối chiếu với bản vẽ thiết kế, điện áp hệ thống, phương án khởi động động cơ và yêu cầu chứng từ của công trình.

thietbicodien cung cấp thiết bị điện công nghiệp, hỗ trợ kiểm tra cấu hình, tư vấn lựa chọn phụ kiện, cung cấp tài liệu kỹ thuật và báo giá theo nhu cầu dự án. Để đặt mua đúng cầu dao cách ly Katko 3P 800A 400kW, hãy liên hệ và mua hàng chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Katko KU 3800 LVK228LKX150 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải Load Break Switch có khả năng đóng, ngắt dòng tải trong phạm vi thông số định mức và tạo trạng thái cô lập nguồn khi chuyển sang OFF. Thiết bị thường được gọi là cầu dao cách ly hoặc isolator trong cấu hình tủ điện.

KU 3800 có dùng được cho động cơ bơm PCCC 400kW không?

Datasheet của KATKO công bố công suất động cơ ba pha AC-23A tại 415V là 400kW. Tuy nhiên, kỹ sư vẫn phải kiểm tra dòng định mức trên nhãn động cơ, dòng khởi động, chế độ khởi động, điện áp thực tế và khả năng phối hợp với thiết bị bảo vệ trước khi lựa chọn.

Model KU 3800 LVK228LKX150 có bao nhiêu cực?

Thiết bị có ba cực, dùng để đóng cắt đồng thời ba dây pha L1, L2 và L3. Model này không có cực trung tính N; nếu hệ thống yêu cầu đóng cắt cả dây trung tính, cần xem xét cấu hình cầu dao bốn cực phù hợp.

Tay cầm LKX150 có khóa LOTO được không?

Có. Hướng dẫn lắp đặt của KATKO thể hiện tay cầm LKX150 hỗ trợ tối đa ba vị trí gắn khóa tại trạng thái OFF, giúp ngăn việc đóng điện ngoài ý muốn trong khi bảo trì.

Trục LVK228 có chức năng gì?

LVK228 là trục thép dài 228mm dùng để truyền chuyển động từ tay cầm lắp ngoài cửa tủ đến cơ cấu vận hành của cầu dao bên trong. Trục giúp bố trí thân cầu dao cách xa cửa tủ nhưng vẫn thao tác được từ bên ngoài.

KU 3800 có thay thế được MCCB bảo vệ ngắn mạch không?

Không. KU 3800 thực hiện chức năng đóng cắt tải và cô lập nguồn, không thay thế chức năng bảo vệ quá tải hoặc ngắn mạch của MCCB, máy cắt hay cầu chì. Thiết bị bảo vệ phía nguồn phải được lựa chọn và phối hợp theo tính toán của hệ thống.

Có thể giám sát trạng thái ON hoặc OFF của cầu dao từ PLC không?

Có thể khi lắp thêm tiếp điểm phụ tương thích như 1V160KU hoặc 2V160KU. Tín hiệu tiếp điểm phụ có thể đưa về PLC, đèn báo hoặc mạch liên động, nhưng không được sử dụng thay cho việc kiểm tra hết điện trước khi bảo trì.

Ai được phép lắp đặt và bảo trì cầu dao Katko 800A?

Việc lắp đặt, đấu nối và bảo trì phải do nhân sự điện có chuyên môn thực hiện. Trước khi thi công phải cô lập hoàn toàn nguồn, thực hiện khóa LOTO, kiểm tra hết điện và siết đầu nối theo mô-men được nhà sản xuất quy định.
