Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8200W L200AD12T6LKX100 (8P 200A 110kW)

1. Giới thiệu Cầu dao cách ly Katko KU 8200W L200AD12T6LKX100

Cầu dao cách ly Katko KU 8200W L200AD12T6LKX100 là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe, có cấu hình 8 cực, dòng làm việc 200A. Sản phẩm được thiết kế để đóng cắt dưới tải, cách ly nguồn điện và hỗ trợ tạo vùng làm việc an toàn trong tủ phân phối, tủ điều khiển động cơ và đặc biệt là tủ bơm phòng cháy chữa cháy.

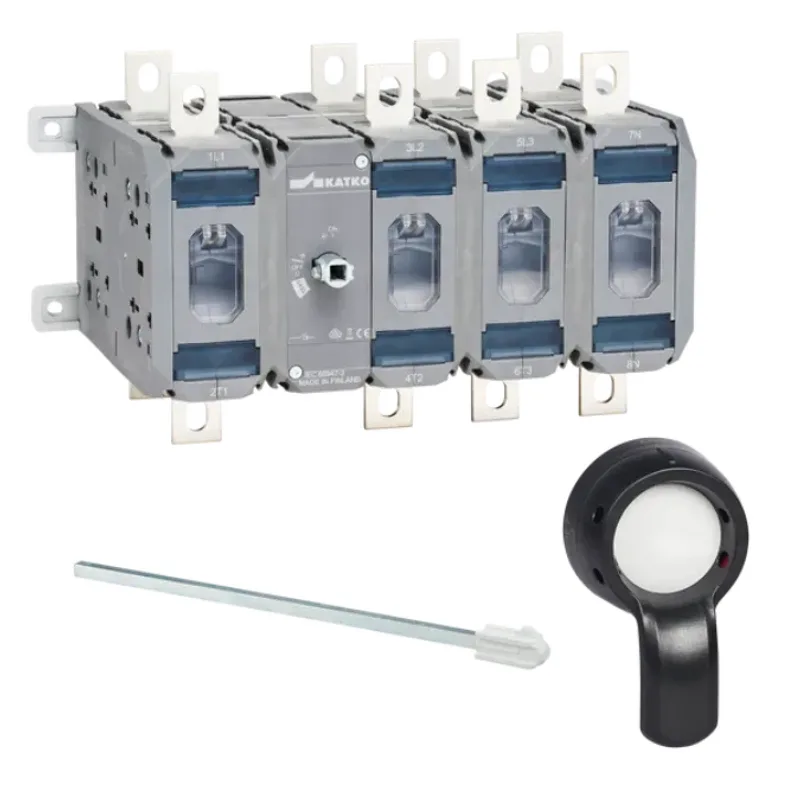

Thiết bị gồm thân cầu dao lắp bên trong tủ, trục truyền động L200AD12T6 và tay xoay ngoài cửa tủ LKX100. Cấu hình này cho phép người vận hành chuyển trạng thái ON/OFF từ bên ngoài mà không cần mở cửa tủ điện.

KATKO là doanh nghiệp gia đình của Phần Lan với lịch sử phát triển từ năm 1938 và hơn tám thập kỷ kinh nghiệm trong lĩnh vực cầu dao cắt tải, cầu dao cách ly, cầu chì chuyển mạch và phụ kiện lắp đặt điện. Các giải pháp của hãng tập trung vào độ tin cậy, khả năng vận hành an toàn và sự thuận tiện cho người lắp đặt.

Thông tin kỹ thuật chính

Đặc tính	Giá trị
Loại thiết bị	Cầu dao cắt tải dạng xoay
Số cực	8 cực
Dòng làm việc AC-21A tại 415V, 500V và 690V	200A
Dòng làm việc AC-22A tại 415V, 500V và 690V	200A
Dòng làm việc AC-23A tại 415V, 500V và 690V	200A
Công suất động cơ AC-23A tại 415V	110kW
Công suất động cơ AC-23A tại 500V	132kW
Công suất động cơ AC-23A tại 690V	160kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Dòng nhiệt quy ước Ith	250A
Tiết diện dây dẫn dùng cho giá trị định mức	95mm²
Cỡ bu lông đầu nối	M8
Mô-men siết đầu nối tối đa	15–22Nm
Độ bền cơ khí	16.000 lần thao tác

2. Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời 8 cực: hai cụm bốn cực được liên động cơ khí, giúp toàn bộ tiếp điểm chuyển trạng thái đồng bộ khi người vận hành xoay tay cầm.
• Phù hợp cách ly động cơ 110kW: mức công suất động cơ định mức 110kW tại 415V theo cấp sử dụng AC-23A đáp ứng các hệ thống động lực công suất lớn.
• Tay xoay ngoài cửa tủ LKX100: cho phép thao tác ON/OFF trực quan từ bên ngoài, giảm nhu cầu tiếp cận trực tiếp các phần tử mang điện bên trong tủ.
• Hỗ trợ khóa an toàn tại OFF: tay xoay có ba vị trí lắp ổ khóa khi cầu dao ở trạng thái OFF, thuận tiện triển khai quy trình khóa và treo thẻ LOTO.
• Khả năng cắt tải AC-23A: thiết bị phù hợp với các ứng dụng đóng cắt tải động cơ và tải có tính cảm, không chỉ thực hiện cách ly khi không tải.
• Độ bền vận hành cao: kết cấu cầu dao công nghiệp được thiết kế cho các hệ thống yêu cầu khả năng làm việc ổn định và thao tác lặp lại lâu dài.
• Lắp đặt linh hoạt trong tủ điện: bộ trục truyền động giúp bố trí thân cầu dao phía sau cánh cửa, đồng thời duy trì khả năng điều khiển từ mặt ngoài của tủ.
• An toàn khi bảo trì: trạng thái OFF tạo khoảng cách cách ly trên các cực công suất, giúp phân định rõ phần nguồn và phần tải trước khi kiểm tra hoặc sửa chữa.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm chữa cháy, cầu dao cách ly 8P 200A được sử dụng làm thiết bị đóng cắt và cách ly mạch động lực. Cầu dao thường được bố trí sau MCCB hoặc cầu chì bảo vệ ngắn mạch và trước contactor, bộ khởi động sao–tam giác, bộ khởi động mềm hoặc biến tần của động cơ bơm.

Thiết bị không thay thế chức năng bảo vệ quá tải và ngắn mạch của MCCB, cầu chì hoặc rơ-le bảo vệ động cơ. Việc lựa chọn thiết bị bảo vệ phía nguồn phải được tính toán theo dòng làm việc, dòng khởi động, tiết diện dây dẫn và yêu cầu phối hợp bảo vệ của hệ thống.

Với tám cực, sản phẩm có thể đồng thời đóng cắt hai cụm mạch bốn cực. Cách phân bổ các cực phải tuân theo sơ đồ thiết kế của tủ điện; không tự ý đấu song song hoặc thay đổi cấu hình cực khi chưa có tính toán kỹ thuật.

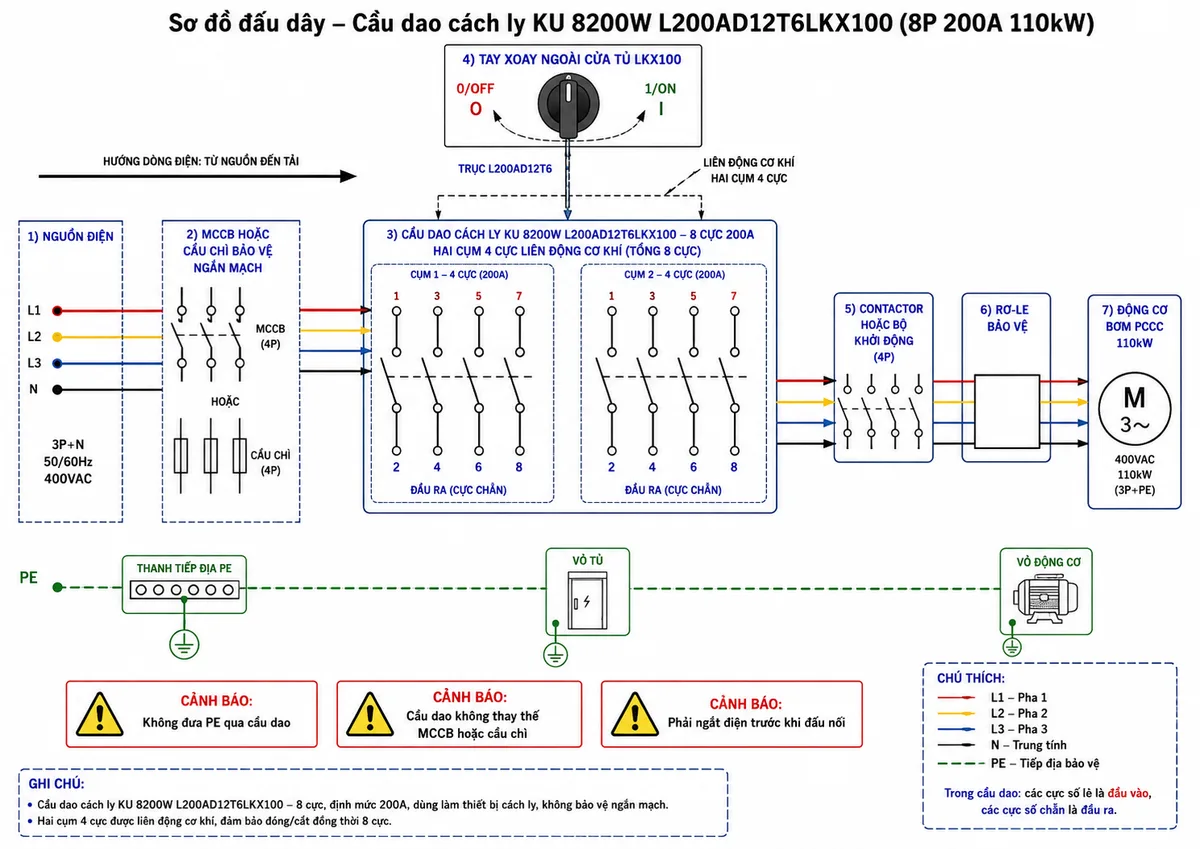

Sơ đồ đấu dây và kết nối

Nguồn động lực được đưa qua MCCB hoặc cầu chì bảo vệ, sau đó đấu vào các cực đầu vào của hai cụm bốn cực. Các cực đầu ra được nối tới bộ điều khiển động cơ hoặc tải tương ứng. Dây PE phải đi trực tiếp từ thanh tiếp địa tới vỏ tủ và vỏ động cơ, không được đưa qua tiếp điểm của cầu dao cách ly.

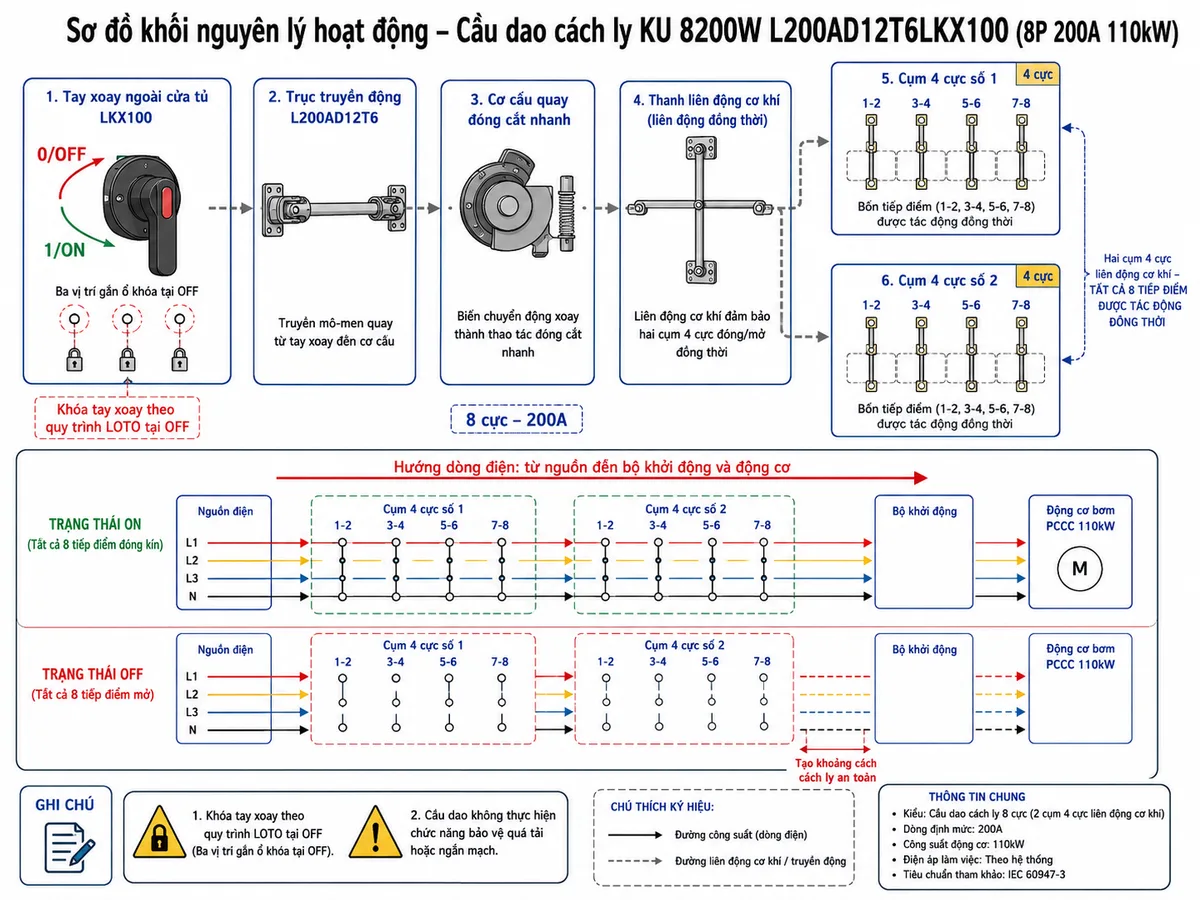

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm LKX100 từ vị trí 0/OFF sang 1/ON, mô-men quay được truyền qua trục L200AD12T6 tới cơ cấu đóng cắt bên trong. Cơ cấu này tác động lên thanh liên động cơ khí, làm hai cụm bốn cực chuyển trạng thái đồng thời.

Ở vị trí ON, tám tiếp điểm công suất đóng, tạo đường dẫn điện liên tục từ nguồn tới thiết bị điều khiển và tải. Ở vị trí OFF, toàn bộ tiếp điểm mở đồng thời, ngắt đường truyền điện và tạo vùng cách ly giữa phía nguồn với phía tải.

Khi cần bảo trì, tay xoay được đưa về OFF và khóa bằng ổ khóa theo quy trình LOTO. Việc khóa giúp hạn chế nguy cơ người khác vô tình đóng lại cầu dao trong thời gian kỹ thuật viên đang làm việc trên hệ thống.

Ứng dụng phù hợp

• Tủ điều khiển bơm chữa cháy có động cơ công suất lớn.
• Tủ bơm chính, bơm dự phòng hoặc hệ thống bơm công nghiệp.
• Tủ phân phối và tủ động lực cần đóng cắt nhiều cực đồng thời.
• Hệ thống điều khiển động cơ sử dụng contactor, khởi động sao–tam giác hoặc khởi động mềm.
• Ứng dụng cần tay xoay ngoài cửa tủ và khả năng khóa cách ly khi bảo trì.
• Hệ thống công nghiệp và phân phối điện yêu cầu thiết bị cắt tải có độ bền cao.

Lưu ý khi lắp đặt và vận hành

• Chỉ kỹ thuật viên điện có chuyên môn mới được thực hiện lắp đặt, kiểm tra và bảo trì thiết bị.
• Phải xác nhận hệ thống đã mất điện trước khi đấu dây, siết đầu nối hoặc tháo lắp phụ kiện.
• Siết bu lông đầu nối đúng mô-men do nhà sản xuất quy định và kiểm tra lại sau giai đoạn vận hành ban đầu.
• Không sử dụng cầu dao để thay thế MCCB, cầu chì hoặc rơ-le bảo vệ động cơ.
• Không đấu dây PE qua bất kỳ cực công suất nào của cầu dao.
• Không thao tác đóng điện khi tủ đang được khóa LOTO hoặc còn người làm việc ở phía tải.
• Cần kiểm tra sự phù hợp giữa dòng định mức, cấp sử dụng, điện áp hệ thống và đặc tính khởi động của động cơ trước khi lựa chọn.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 8200W L200AD12T6LKX100 chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn cấu hình, kiểm tra khả năng tương thích với tủ bơm PCCC và nhận báo giá theo số lượng thực tế.

thietbicodien hỗ trợ đối chiếu mã hàng, thông số điện, tay xoay, trục truyền động và phụ kiện cần thiết trước khi đặt mua. Việc xác nhận đúng model giúp hạn chế sai lệch về số cực, dòng định mức, kích thước lắp đặt và cấu hình điều khiển ngoài cửa tủ.

Câu hỏi thường gặp (FAQ)

Katko KU 8200W L200AD12T6LKX100 là cầu dao bảo vệ hay cầu dao cách ly?

Đây là cầu dao cắt tải và cách ly. Thiết bị có thể đóng cắt dòng tải theo cấp sử dụng được công bố nhưng không thay thế MCCB, cầu chì hoặc rơ-le bảo vệ quá tải và ngắn mạch.

Sản phẩm có phù hợp với động cơ bơm PCCC 110kW không?

Có. Nhà sản xuất công bố công suất vận hành động cơ ba pha AC-23A tại 415V là 110kW. Kỹ sư thiết kế vẫn cần kiểm tra dòng định mức thực tế, phương pháp khởi động và khả năng phối hợp với thiết bị bảo vệ của tủ.

Tám cực của cầu dao hoạt động như thế nào?

Cầu dao gồm hai cụm bốn cực được liên kết bằng cơ cấu cơ khí. Khi xoay tay cầm, cả tám tiếp điểm được đóng hoặc mở đồng thời, giúp cách ly đồng bộ các đường dẫn điện theo cấu hình của hệ thống.

Tay xoay LKX100 có khóa được tại vị trí OFF không?

Có. Cấu hình tay xoay LKX100 hỗ trợ ba vị trí lắp ổ khóa khi cầu dao ở OFF, phù hợp triển khai quy trình khóa và treo thẻ LOTO trong quá trình bảo trì.

Có được đưa dây PE qua một cực của cầu dao không?

Không. Dây PE phải được nối liên tục và đi riêng từ thanh tiếp địa tới vỏ tủ, khung thiết bị và vỏ động cơ. Không sử dụng cực công suất của cầu dao để đóng cắt dây bảo vệ PE.

Cầu dao nên được lắp trước hay sau contactor?

Trong cấu hình thông dụng, cầu dao cách ly được lắp phía trước contactor hoặc bộ khởi động để có thể cách ly toàn bộ phần điều khiển động lực phía sau. MCCB hoặc cầu chì bảo vệ ngắn mạch thường được bố trí ở phía nguồn theo thiết kế của tủ.

Ai được phép lắp đặt và bảo trì sản phẩm?

Việc lắp đặt và bảo trì phải do nhân sự kỹ thuật đã được đào tạo thực hiện. Khu vực làm việc phải được cắt điện, kiểm tra hết điện và áp dụng khóa LOTO trước khi chạm vào đầu nối hoặc phần dẫn điện.
