Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4160PW L200AD12T6LKX100 (4P 160A 90kW)

1) Giới thiệu cầu dao cách ly Katko KU 4160PW L200AD12T6LKX100

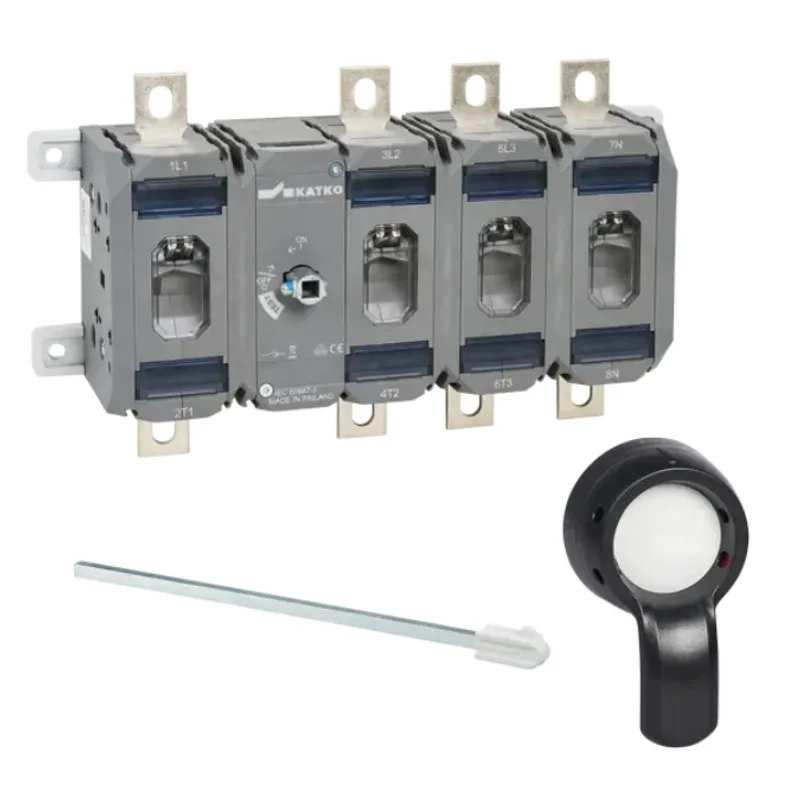

Cầu dao cách ly Katko KU 4160PW L200AD12T6LKX100 là cầu dao cắt tải dạng xoay, cấu hình 4 cực 160A, được thiết kế để đóng cắt và cô lập mạch điện hạ áp trong tủ điện công nghiệp. Ở điện áp 415V, sản phẩm có công suất vận hành động cơ định mức đến 90kW theo cấp sử dụng AC-23A, phù hợp với các hệ thống động lực có tải cảm như động cơ bơm.

Phiên bản này được cung cấp cùng tay cầm ngoài cửa tủ LKX100 và trục truyền động thép AD12/T6 dài 200mm. Cấu hình vận hành ngoài cửa giúp người sử dụng chuyển trạng thái ON–OFF mà không phải tiếp xúc trực tiếp với phần mang điện bên trong tủ.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt đến từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn, cầu chì công tắc và các phụ kiện lắp tủ điện. Lịch sử sản xuất thiết bị đóng cắt của Katko bắt đầu từ năm 1946; sản phẩm của hãng được ứng dụng trong phân phối điện, công nghiệp nặng, xử lý nước, HVAC, năng lượng và nhiều môi trường vận hành yêu cầu độ tin cậy cao.

Model KU 4160PW L200AD12T6LKX100 thuộc dòng LoadSafe của Katko. Thiết bị được chế tạo để đáp ứng hoạt động đóng cắt tải, cô lập động cơ và phân đoạn nguồn trong mạng điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Mã sản phẩm	KU 4160PW L200AD12T6LKX100
Loại thiết bị	Cầu dao cắt tải dạng xoay
Số cực	4 cực
Dòng vận hành AC-21A tại 415/500/690V	160A
Dòng vận hành AC-22A tại 415/500/690V	160A
Dòng vận hành AC-23A tại 415/500/690V	160A
Công suất động cơ AC-23A tại 415V	90kW
Công suất động cơ AC-23A tại 500V	110kW
Công suất động cơ AC-23A tại 690V	132kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Dòng nhiệt định mức Ith	200A
Độ bền điện	2.000 chu kỳ thao tác
Độ bền cơ khí	16.000 chu kỳ thao tác
Cỡ cáp danh định	95mm²
Đầu nối	Bu lông M8
Mô-men siết đầu nối tối đa	15–22Nm
Kích thước rộng × cao × sâu	192 × 83 × 150mm
Khối lượng tịnh	2,1451kg
Phụ kiện vận hành đi kèm	Tay cầm LKX100 và trục AD12/T6 dài 200mm

2) Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời bốn cực

Cơ cấu liên động bên trong giúp đóng cắt đồng thời 4 cực chỉ bằng một thao tác xoay tay cầm. Trong mạng điện ba pha, cực thứ tư có thể được sử dụng để cô lập dây trung tính khi phương án thiết kế yêu cầu ngắt đồng thời L1, L2, L3 và N.

Phù hợp với tải động cơ công suất lớn

Thiết bị đạt cấp sử dụng AC-23A với dòng vận hành 160A và công suất động cơ 90kW tại 415V. Đây là đặc tính quan trọng đối với cầu dao cách ly cho tủ bơm PCCC, tủ bơm công nghiệp, tủ quạt, tủ máy nén và các mạch động lực có dòng khởi động lớn.

Vận hành an toàn từ bên ngoài cửa tủ

Tay cầm LKX100 được lắp trên mặt ngoài cửa tủ và liên kết với thân cầu dao bằng trục thép dài 200mm. Cấu hình này giúp người vận hành quan sát rõ trạng thái 0–1, thực hiện thao tác từ bên ngoài và hạn chế mở cửa tủ khi mạch điện đang hoạt động.

Hỗ trợ quy trình khóa và gắn thẻ an toàn

Tay cầm có thể được khóa ở vị trí OFF để hỗ trợ khóa cách ly LOTO trong quá trình kiểm tra, bảo trì động cơ hoặc sửa chữa tủ điện. Việc khóa tay cầm giúp ngăn thao tác đóng điện ngoài ý muốn trong khi kỹ thuật viên đang làm việc ở phía tải.

Cơ cấu cắt tải tin cậy

Khác với công tắc chỉ dùng để cô lập khi không tải, KU 4160PW được thiết kế dưới dạng load break switch 4P 160A, cho phép thao tác đóng cắt trong phạm vi cấp sử dụng và thông số định mức do Katko công bố. Cơ cấu xoay truyền lực đồng đều đến các tiếp điểm, tạo trạng thái đóng hoặc mở xác định.

Thiết kế phục vụ lắp tủ công nghiệp

Thân cầu dao có kích thước gọn so với cấp dòng, đầu nối bu lông M8 và khả năng sử dụng cáp công suất lớn. Sản phẩm có thể kết hợp với tiếp điểm phụ, tấm chắn pha và nắp che đầu cực phù hợp để hoàn thiện giải pháp lắp đặt trong tủ điện.

3) Chức năng, nguyên lý hoạt động và ứng dụng

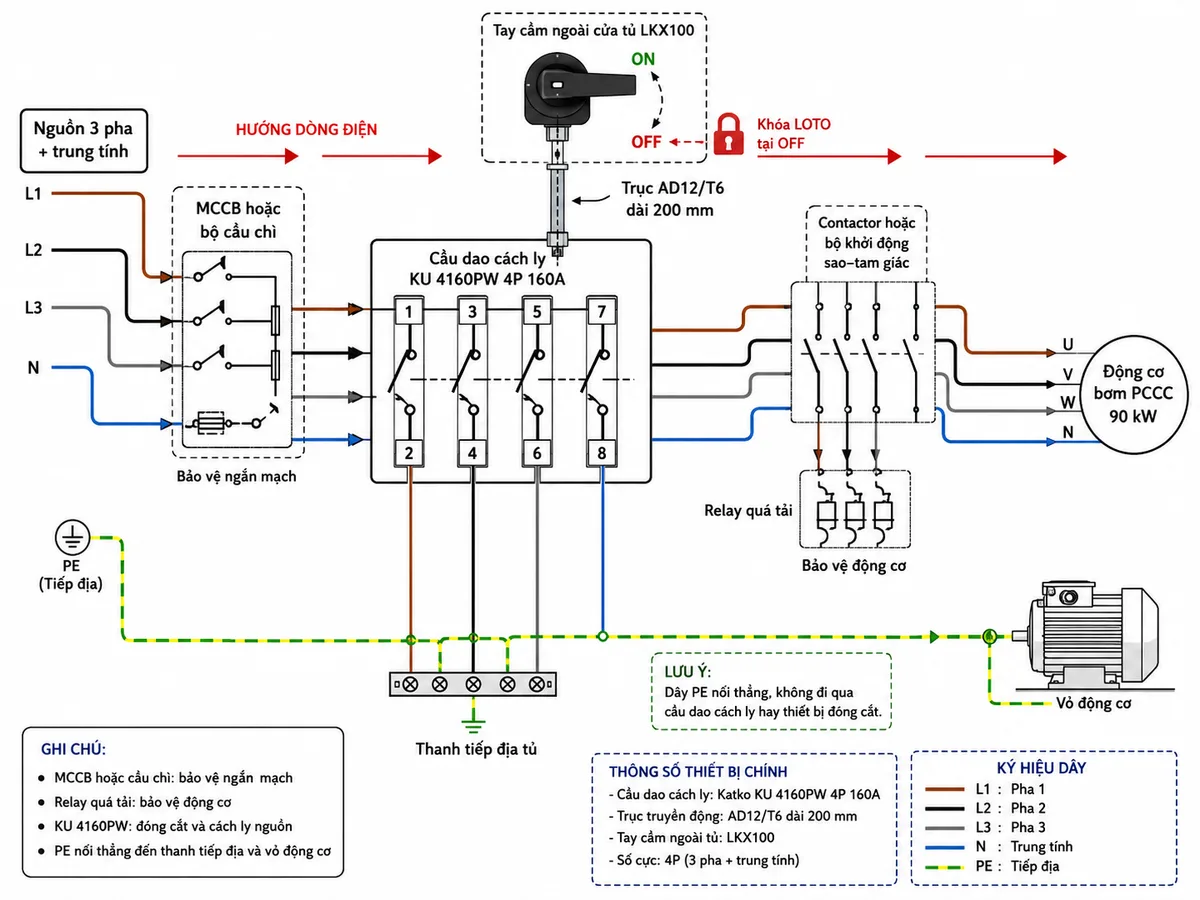

Sơ đồ đấu nối trong tủ bơm PCCC

Trong một phương án điển hình, nguồn ba pha và trung tính được đưa qua MCCB hoặc cầu chì bảo vệ ngắn mạch trước khi vào bốn cực nguồn của cầu dao. Bốn cực tải được nối đến bộ khởi động động cơ, contactor, bộ khởi động sao–tam giác hoặc hệ thống điều khiển bơm theo thiết kế của tủ.

Cầu dao KU 4160PW thực hiện nhiệm vụ đóng cắt và tạo điểm cô lập nhìn thấy được về mặt trạng thái vận hành. Thiết bị không thay thế MCCB, cầu chì, relay quá tải, bảo vệ mất pha hoặc các chức năng bảo vệ chuyên dụng của bộ điều khiển bơm PCCC.

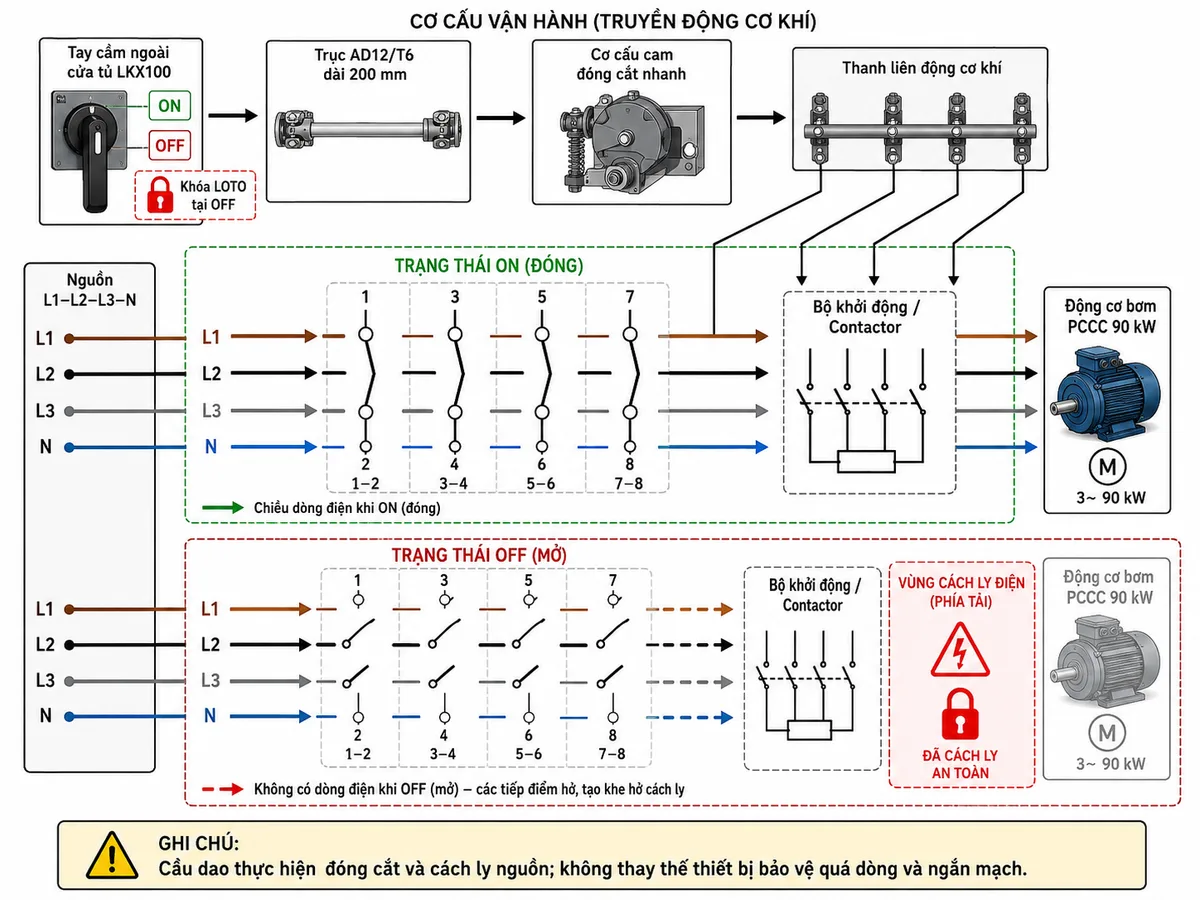

Nguyên lý hoạt động

Khi tay cầm LKX100 được xoay sang vị trí ON, mô-men quay truyền qua trục AD12/T6 đến cơ cấu đóng cắt bên trong thân cầu dao. Cơ cấu liên động tác động đồng thời lên bốn bộ tiếp điểm, làm kín các đường dẫn điện tương ứng và cho phép nguồn được truyền đến mạch khởi động động cơ.

Khi tay cầm chuyển về OFF, cả bốn bộ tiếp điểm được mở đồng thời. Khoảng cách cách điện hình thành giữa phía nguồn và phía tải, qua đó cô lập động cơ cùng mạch điều khiển liên quan khỏi nguồn cấp. Sau khi kiểm tra mất điện bằng thiết bị đo phù hợp, người bảo trì có thể khóa tay cầm tại OFF để thực hiện quy trình LOTO.

Nguyên lý đóng cắt nhanh và liên động cơ khí giúp trạng thái của các cực không phụ thuộc hoàn toàn vào tốc độ xoay tay của người vận hành. Chỉ thị trên tay cầm cho biết rõ thiết bị đang ở trạng thái đóng hay mở.

Ứng dụng trong hệ thống bơm PCCC

Trong tủ bơm chữa cháy, sản phẩm có thể được bố trí làm cầu dao cách ly nguồn động lực cho bơm PCCC 90kW. Thiết bị tạo điểm ngắt nguồn phục vụ kiểm tra, bảo trì hoặc thay thế bộ khởi động và động cơ, với điều kiện cấu hình lắp đặt phù hợp hồ sơ thiết kế, tiêu chuẩn áp dụng và yêu cầu của cơ quan quản lý dự án.

Các ứng dụng công nghiệp khác

• Tủ điều khiển bơm cấp nước, bơm tăng áp và bơm xử lý nước.
• Tủ động lực cho quạt thông gió, quạt hút khói và hệ thống HVAC.
• Tủ điều khiển máy nén khí, băng tải và máy sản xuất.
• Tủ phân phối điện và tủ điều khiển động cơ MCC.
• Điểm cô lập nguồn cục bộ phục vụ bảo trì thiết bị công nghiệp.
• Hệ thống yêu cầu đóng cắt đồng thời ba pha và dây trung tính.

Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn cầu dao phải căn cứ vào điện áp hệ thống, dòng tải thực tế, cấp sử dụng, chế độ khởi động động cơ, dòng ngắn mạch dự kiến và yêu cầu của tủ bơm PCCC. Không nên chỉ lựa chọn thiết bị dựa trên công suất danh nghĩa của động cơ.

Đầu cáp phải được ép cos phù hợp, lắp đúng kích thước bu lông và siết trong phạm vi mô-men do nhà sản xuất quy định. Sau khi hoàn thành đấu nối, cần lắp tấm chắn pha hoặc nắp che đầu cực khi thiết kế tủ yêu cầu, đồng thời kiểm tra hoạt động của tay cầm, trục truyền động và cơ cấu liên động cửa.

Chỉ nhân sự có chuyên môn về điện được phép lắp đặt hoặc bảo trì thiết bị. Trước khi thao tác, phải cắt nguồn phía trước, khóa LOTO, kiểm tra hết điện và tuân thủ quy trình an toàn của công trình.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 4160PW L200AD12T6LKX100 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng cấu hình cho tủ bơm PCCC, tủ động lực và hệ thống phân phối điện.

thietbicodien cung cấp sản phẩm mới, thông tin model rõ ràng, hỗ trợ tài liệu kỹ thuật, hóa đơn và chứng từ theo điều kiện đơn hàng. Đội ngũ kỹ thuật hỗ trợ đối chiếu dòng tải, số cực, công suất động cơ, phụ kiện tay cầm, chiều dài trục và phương án lắp đặt trước khi đặt hàng.

Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ điện áp làm việc, công suất động cơ, sơ đồ tủ, chiều sâu tủ và yêu cầu về phụ kiện. Việc xác nhận các dữ liệu này giúp hạn chế chọn sai model hoặc sử dụng trục truyền động không phù hợp với kích thước thực tế.

Câu hỏi thường gặp (FAQ)

Katko KU 4160PW L200AD12T6LKX100 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải dạng xoay có chức năng cách ly. Thiết bị có thể đóng cắt tải trong giới hạn cấp sử dụng được công bố, đồng thời tạo trạng thái cô lập nguồn khi chuyển sang OFF.

Sản phẩm có bao nhiêu cực và dòng định mức bao nhiêu?

KU 4160PW L200AD12T6LKX100 có 4 cực và dòng vận hành định mức 160A ở các cấp AC-21A, AC-22A và AC-23A tại những điện áp được nhà sản xuất công bố.

Thiết bị có phù hợp với động cơ bơm PCCC 90kW không?

Sản phẩm có công suất vận hành động cơ định mức 90kW tại 415V theo AC-23A đối với động cơ không đồng bộ ba pha 1.500 vòng/phút. Kỹ sư thiết kế vẫn phải kiểm tra dòng làm việc, phương thức khởi động, điều kiện quá tải và yêu cầu riêng của hệ thống trước khi lựa chọn.

Cực thứ tư của cầu dao được sử dụng như thế nào?

Trong hệ thống ba pha bốn dây, cực thứ tư thường được dùng để đóng cắt dây trung tính cùng với ba dây pha. Cách bố trí thực tế phải tuân theo sơ đồ điện và yêu cầu nối đất của công trình.

Model này có đi kèm tay cầm và trục truyền động không?

Có. Hậu tố L200AD12T6LKX100 thể hiện cấu hình đi kèm trục thép AD12/T6 dài 200mm và tay cầm ngoài cửa tủ LKX100.

Cầu dao có thay thế được MCCB hoặc relay quá tải không?

Không. Thiết bị chủ yếu thực hiện đóng cắt và cách ly. Mạch điện vẫn cần MCCB hoặc cầu chì để bảo vệ ngắn mạch và cần relay quá tải hoặc bộ bảo vệ động cơ phù hợp với thiết kế.

Có thể khóa cầu dao khi bảo trì không?

Tay cầm ngoài cửa hỗ trợ khóa ở vị trí OFF để phục vụ quy trình LOTO. Trước khi làm việc, kỹ thuật viên vẫn phải kiểm tra mất điện bằng thiết bị đo thích hợp.

Cần lưu ý gì khi lắp cầu dao vào cửa tủ?

Cần căn chỉnh đồng tâm giữa tay cầm, trục truyền động và cơ cấu xoay của cầu dao; kiểm tra chiều sâu tủ phù hợp với trục 200mm; đồng thời xác nhận chức năng liên động cửa và chỉ thị ON–OFF hoạt động chính xác trước khi cấp điện.
