Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6315 LVK228LKX150 (6P 315A 160kW)

Cầu dao cách ly Katko KU 6315 LVK228LKX150 cho tủ bơm PCCC

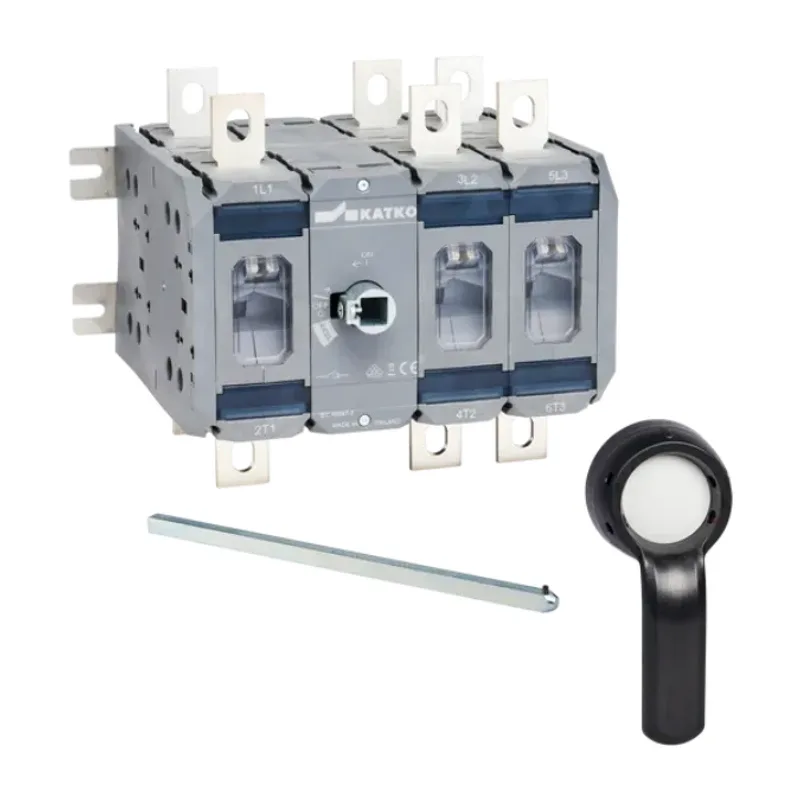

Cầu dao cách ly Katko KU 6315 LVK228LKX150 là cầu dao cắt tải sáu cực thuộc dòng LoadSafe, được thiết kế để đóng cắt và cô lập nguồn điện trong các tủ điện công nghiệp có dòng tải lớn. Cấu hình sản phẩm gồm thân cầu dao, trục truyền động thép LVK228 và tay quay ngoài cửa tủ LKX150, phù hợp cho tủ bơm phòng cháy chữa cháy, tủ điều khiển động cơ và hệ thống phân phối điện cần thao tác cách ly rõ ràng.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt của Phần Lan, có lịch sử phát triển từ năm 1938 và bắt đầu sản xuất công tắc điện từ năm 1946. Hãng chuyên về cầu dao cắt tải, cầu dao an toàn, cầu dao chuyển nguồn, cầu chì kết hợp công tắc và các phụ kiện lắp đặt cho mạng điện công nghiệp.

Katko phát triển sản phẩm cho những môi trường đòi hỏi độ tin cậy cao như nhà máy, hệ thống phân phối điện, công nghiệp quá trình, năng lượng và hạ tầng kỹ thuật. Các giải pháp của hãng chú trọng độ bền cơ khí, thao tác trực quan, khả năng tích hợp vào tủ điện và sự ổn định trong quá trình vận hành lâu dài.

Ưu điểm và tính năng nổi bật

• Cầu dao cắt tải 6 cực cho phép sáu tiếp điểm công suất được điều khiển đồng thời bằng một cơ cấu chung, hạn chế tình trạng đóng hoặc mở không đồng bộ giữa các đường dây.
• Khả năng cách ly động cơ công suất lớn, thích hợp làm thiết bị đóng cắt chính trong tủ bơm PCCC khi được lựa chọn và phối hợp đúng với sơ đồ điện của hệ thống.
• Tay quay LKX150 được lắp bên ngoài cửa tủ, giúp người vận hành chuyển trạng thái đóng và ngắt mà không cần tiếp xúc trực tiếp với các phần mang điện bên trong.
• Trục thép LVK228 truyền chuyển động từ tay quay đến thân cầu dao, thuận tiện bố trí thiết bị sâu bên trong tủ điện.
• Cơ cấu đóng cắt chung giúp các cực chuyển trạng thái gần như đồng thời, tạo vùng cách ly điện giữa nguồn và tải khi cầu dao ở vị trí ngắt.
• Kết cấu đầu nối bắt bu lông phù hợp với cáp công suất lớn và yêu cầu siết đầu nối bằng dụng cụ có kiểm soát mô-men.
• Phù hợp với các ứng dụng đóng cắt tải nặng, cô lập động cơ, tủ phân phối điện và hệ thống cần bảo trì an toàn.

Thông số kỹ thuật được công bố cho KU 6315 LVK228LKX150

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải Load Break Switch
Mã sản phẩm Katko	KU 6315 LVK228LKX150
Product Number	30019
Số cực	6 cực
Dòng vận hành AC-21A	315 A tại 415 V, 500 V và 690 V
Dòng vận hành AC-22A	315 A tại 415 V, 500 V và 690 V
Dòng vận hành AC-23A	315 A tại 415 V, 500 V và 690 V
Công suất động cơ AC-23A tại 415 V	160 kW
Công suất động cơ AC-23A tại 500 V	200 kW
Công suất động cơ AC-23A tại 690 V	315 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	13,5 kA tại 1000 V
Độ bền cơ khí	10.000 lần thao tác
Cỡ cáp dùng cho giá trị định mức	185 mm²
Bu lông đầu cực và mô-men siết tối đa	M10; 30–44 Nm
Kích thước thân thiết bị	Rộng 203,5 mm; cao 185 mm; sâu 199 mm
Khối lượng tịnh	5,7582 kg
Trục truyền động	LVK228 bằng thép, dài 228 mm, tiết diện 12 x 12 mm
Tay quay ngoài cửa tủ	LKX150 màu đen, chỉ thị 0–1, cấp bảo vệ IP66NW

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của cầu dao cách ly sáu cực

Katko KU 6315 LVK228LKX150 được sử dụng để đóng cắt có tải trong phạm vi định mức và tạo điểm cách ly điện phục vụ kiểm tra, bảo trì hoặc xử lý sự cố. Sáu cực của thiết bị được liên kết bằng cùng một cơ cấu cơ khí nên cùng chuyển trạng thái khi người vận hành xoay tay quay.

Tùy theo thiết kế của tủ điện, sáu cực có thể được sử dụng để ngắt đồng thời sáu dây dẫn công suất hoặc hai nhóm mạch ba pha. Cách phân bổ từng cực phải tuân theo sơ đồ thiết kế đã được phê duyệt; không được tự ý đấu song song các cực nhằm tăng dòng tải khi chưa có xác nhận kỹ thuật của nhà sản xuất.

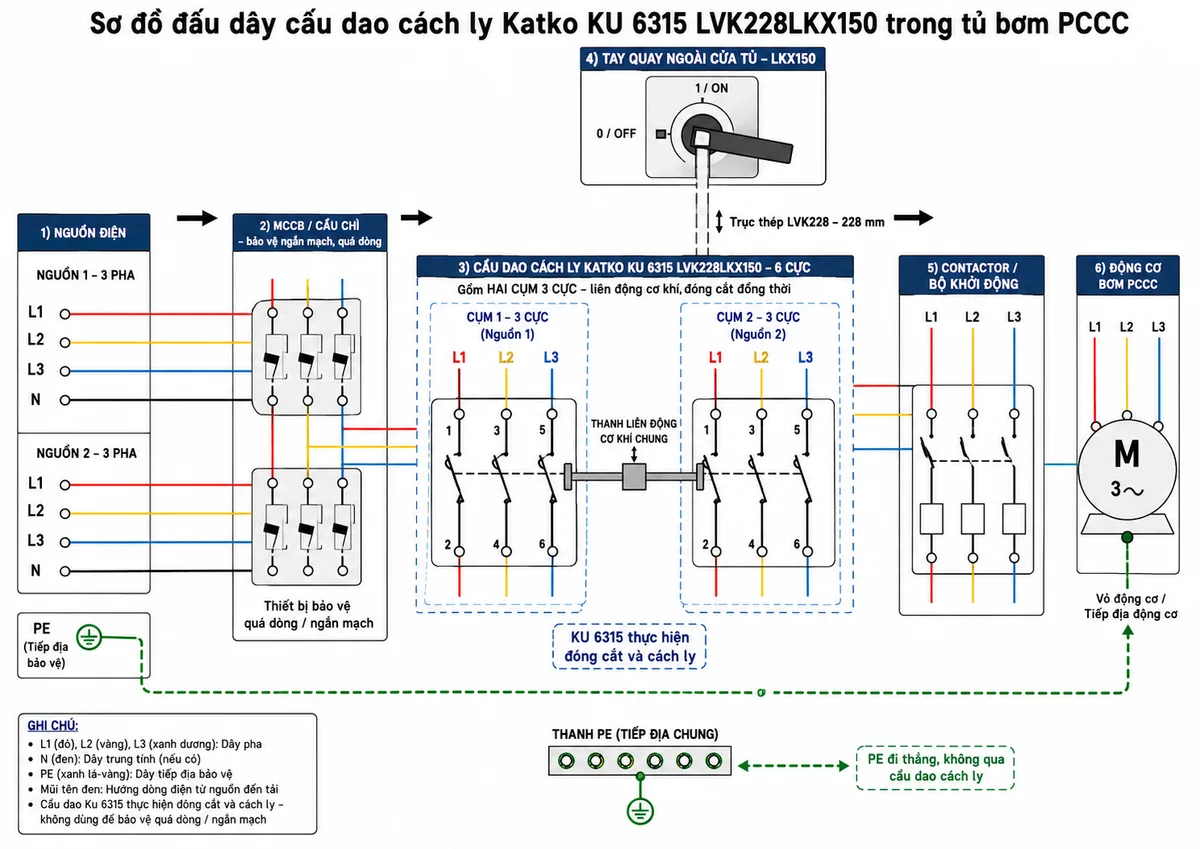

Sơ đồ đấu dây và kết nối trong tủ bơm PCCC

Trong một cấu hình điển hình, nguồn điện đi qua MCCB hoặc cầu chì bảo vệ trước khi vào cầu dao Katko. Các đầu ra của cầu dao tiếp tục cấp điện cho contactor, bộ khởi động sao–tam giác, bộ khởi động mềm hoặc cụm điều khiển động cơ theo thiết kế của tủ bơm. Dây PE phải được nối trực tiếp đến thanh tiếp địa và không được đóng cắt qua cầu dao.

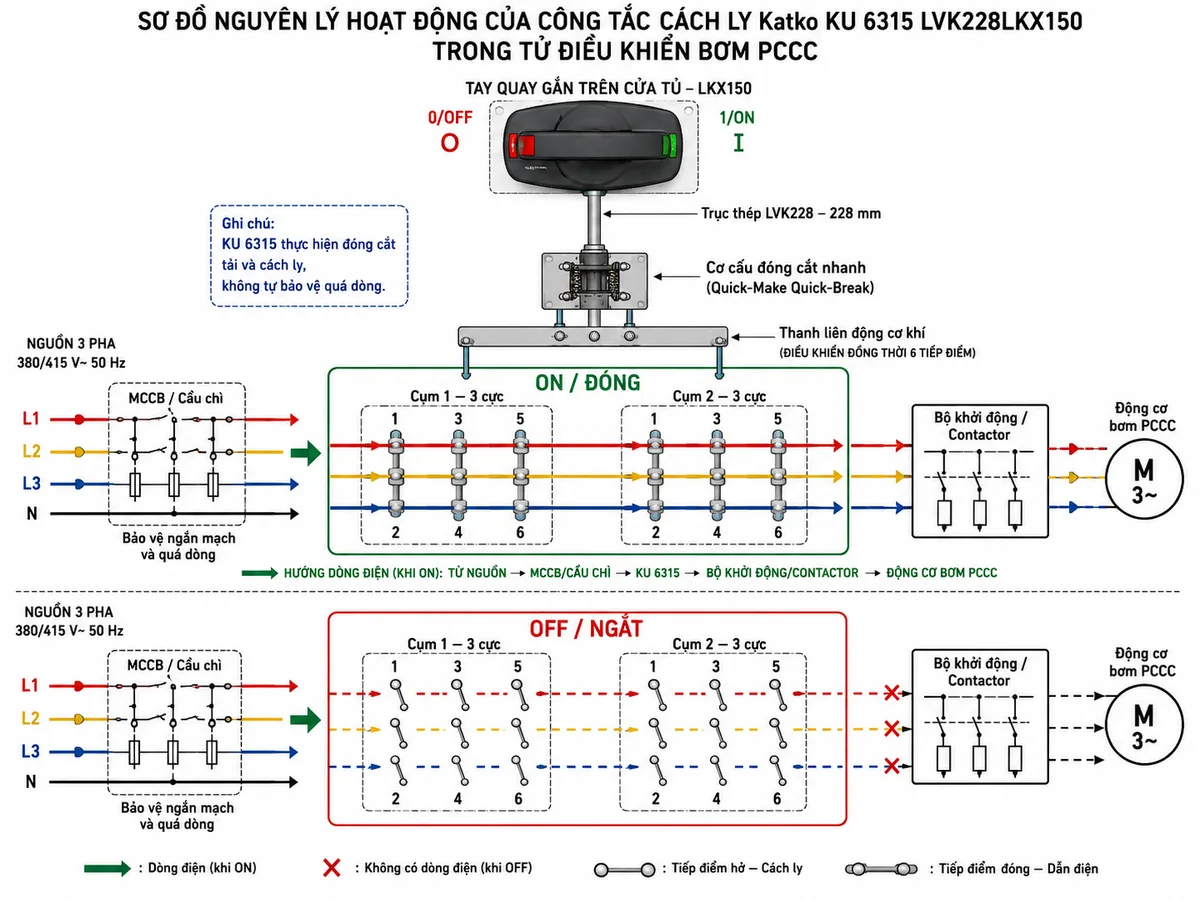

Nguyên lý hoạt động

Khi tay quay LKX150 được chuyển sang vị trí 1, chuyển động quay truyền qua trục thép LVK228 tới cơ cấu vận hành của cầu dao. Cơ cấu này tác động đồng thời lên hai cụm ba cực, làm sáu tiếp điểm công suất đóng và cho phép dòng điện truyền từ phía nguồn sang phía tải.

Khi tay quay chuyển về vị trí 0, cơ cấu chung mở toàn bộ sáu tiếp điểm, ngắt đường dẫn điện giữa nguồn và tải. Trước khi bảo trì, kỹ thuật viên vẫn phải khóa nguồn theo quy trình LOTO, kiểm tra không còn điện bằng thiết bị đo phù hợp và xác nhận mọi nguồn cấp phụ hoặc nguồn dự phòng đã được cô lập.

Cầu dao cách ly cho tủ bơm PCCC không thay thế MCCB, cầu chì, rơ-le quá tải hoặc thiết bị bảo vệ động cơ. Cầu dao đảm nhiệm chức năng đóng cắt và cách ly; việc phát hiện và loại trừ ngắn mạch, quá dòng hoặc quá tải phải do các thiết bị bảo vệ chuyên dụng thực hiện.

Ứng dụng tiêu biểu

• Tủ điều khiển bơm chữa cháy điện trong nhà máy, kho hàng, trung tâm thương mại và công trình hạ tầng.
• Tủ điều khiển động cơ công suất lớn cần cô lập nhiều dây dẫn bằng một thao tác chung.
• Tủ phân phối điện công nghiệp và bảng điện tổng có yêu cầu đóng cắt tải nặng.
• Hệ thống có hai nhóm mạch ba pha cần ngắt đồng thời theo thiết kế liên động.
• Máy móc, dây chuyền sản xuất và hệ thống phụ trợ cần điểm cách ly thuận tiện cho công tác bảo trì.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu dòng làm việc thực tế, cấp sử dụng tải, điện áp hệ thống và công suất động cơ với bảng thông số của thiết bị.
• Lựa chọn MCCB, cầu chì, contactor, rơ-le quá tải và tiết diện cáp theo tính toán ngắn mạch, chế độ khởi động và tiêu chuẩn áp dụng cho tủ bơm PCCC.
• Lắp thân cầu dao, trục truyền động và tay quay đồng tâm để tránh kẹt cơ cấu hoặc truyền lực không đầy đủ.
• Siết đầu cáp bằng dụng cụ kiểm soát mô-men, kiểm tra lại sau giai đoạn vận hành ban đầu và bảo đảm không có lực cơ học kéo lên đầu cực.
• Không đóng cắt dây PE; dây tiếp địa phải duy trì liên tục từ thanh PE đến vỏ tủ và vỏ động cơ.
• Chỉ cho phép nhân sự có chuyên môn thực hiện đấu nối, thử nghiệm và bảo trì thiết bị.

Cam kết và nơi mua hàng

Khi lựa chọn model KU 6315 LVK228LKX150 chính hãng, khách hàng cần kiểm tra đầy đủ mã sản phẩm, thân cầu dao sáu cực, tay quay LKX150, trục LVK228 và hồ sơ kỹ thuật tương ứng. Việc chọn đúng cấu hình giúp thiết bị lắp vừa tủ, truyền động chính xác và đáp ứng yêu cầu vận hành của hệ thống bơm.

Quý khách có nhu cầu mua sản phẩm chính hãng, nhận báo giá hoặc tư vấn lựa chọn cầu dao Katko cho tủ bơm PCCC, hãy liên hệ trực tiếp thietbicodien. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu model, thông số tải, phụ kiện truyền động và phương án tích hợp vào tủ điện.

Câu hỏi thường gặp (FAQ)

Katko KU 6315 LVK228LKX150 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải thuộc dòng LoadSafe, có thể thực hiện đóng cắt tải trong giới hạn định mức và tạo điểm cách ly nguồn khi chuyển sang trạng thái ngắt. Trong ứng dụng tủ điện, sản phẩm thường được gọi là cầu dao cách ly hoặc isolator.

Sáu cực của KU 6315 được sử dụng như thế nào?

Sáu cực được vận hành đồng thời bằng một cơ cấu chung. Tùy sơ đồ tủ, chúng có thể cắt sáu dây dẫn riêng biệt hoặc hai nhóm mạch ba pha. Việc phân bổ cực phải theo bản vẽ thiết kế và sơ đồ đấu nối của hệ thống.

Model này có phù hợp cho động cơ bơm PCCC không?

Sản phẩm phù hợp với ứng dụng cô lập và đóng cắt động cơ khi các thông số vận hành thực tế nằm trong giới hạn công bố ở bảng kỹ thuật. Kỹ sư thiết kế vẫn phải kiểm tra dòng khởi động, phương pháp khởi động, chế độ làm việc và khả năng chịu ngắn mạch của toàn bộ tủ.

KU 6315 có thay thế được MCCB hoặc cầu chì không?

Không. Cầu dao Katko thực hiện đóng cắt và cách ly nhưng không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Hệ thống vẫn cần MCCB hoặc cầu chì phù hợp, kết hợp với thiết bị bảo vệ động cơ theo thiết kế.

Ý nghĩa của LVK228 và LKX150 trong mã sản phẩm là gì?

LVK228 là trục truyền động bằng thép nối tay quay với thân cầu dao. LKX150 là tay quay 0–1 lắp bên ngoài cửa tủ. Cấu hình này cho phép đặt thân cầu dao bên trong tủ và thao tác từ mặt ngoài.

Có được đấu song song các cực để tăng dòng tải không?

Không nên tự ý đấu song song các cực. Mọi phương án ghép cực phải có tài liệu kỹ thuật hoặc xác nhận phù hợp từ nhà sản xuất và phải tính đến khả năng chia dòng, nhiệt độ đầu nối và điều kiện ngắn mạch.

Cần thực hiện những bước an toàn nào trước khi bảo trì?

Người vận hành phải ngắt cầu dao, cô lập toàn bộ nguồn chính và nguồn phụ, áp dụng khóa và biển cảnh báo theo quy trình LOTO, kiểm tra không còn điện bằng thiết bị đo phù hợp, đồng thời xác nhận dây PE vẫn được nối liên tục.
