Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8800 LVK228LKX150 (8P 800A 400kW)

1) Giới thiệu cầu dao cách ly Katko KU 8800 LVK228LKX150 8P 800A 400kW

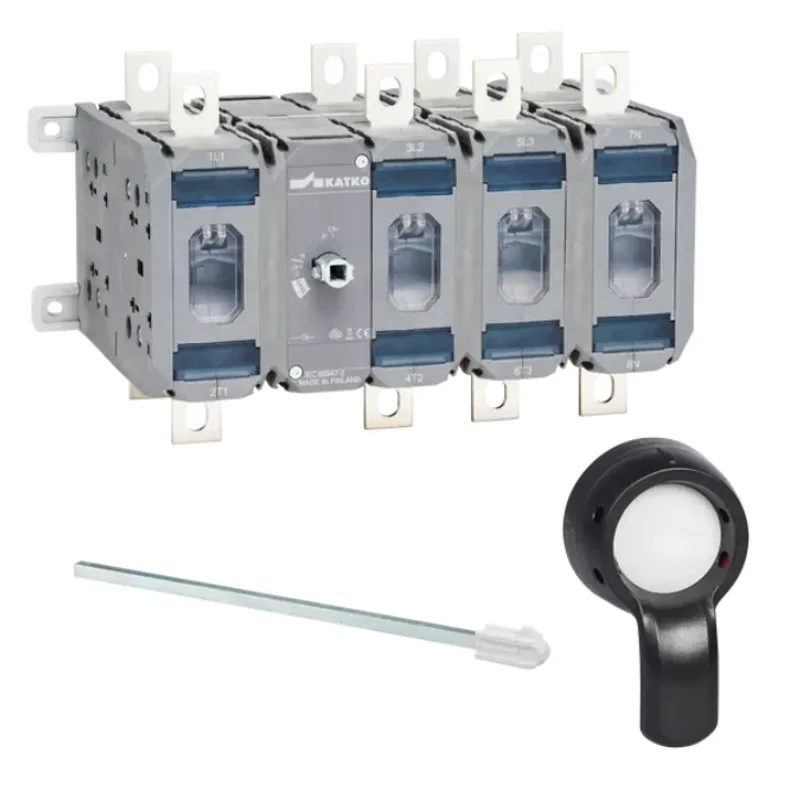

Cầu dao cách ly Katko KU 8800 LVK228LKX150 là thiết bị đóng cắt tải dạng xoay thuộc dòng LoadSafe, được cấu hình với 8 cực, dòng định mức 800A và khả năng sử dụng cho động cơ ba pha công suất đến 400kW tại 415V. Sản phẩm phù hợp làm thiết bị đóng cắt và cô lập nguồn trong tủ điện công suất lớn, bao gồm tủ điều khiển bơm chữa cháy khi được lựa chọn, phối hợp bảo vệ và lắp đặt đúng thiết kế.

Xét theo thuật ngữ kỹ thuật, đây là load break switch beziehungsweise switch-disconnector, tức thiết bị có khả năng đóng, mang và cắt dòng điện trong điều kiện vận hành bình thường, đồng thời đáp ứng chức năng cách ly khi ở vị trí mở. Vì vậy, KU 8800 có phạm vi sử dụng rộng hơn loại dao cách ly chỉ được thao tác khi không tải.

KATKO là thương hiệu thiết bị đóng cắt của Phần Lan, có lịch sử hình thành từ năm 1938. Đây là doanh nghiệp gia đình chuyên phát triển các giải pháp đóng cắt, cách ly và đấu nối điện cho môi trường công nghiệp, phân phối điện và các hệ thống yêu cầu độ tin cậy cao.

2) Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời 8 cực, giúp cô lập nhiều dây dẫn công suất bằng một thao tác duy nhất và hạn chế tình trạng đóng cắt không đồng bộ giữa các cực.
• Thuộc dòng LoadSafe dành cho mạng phân phối điện và tải công nghiệp công suất lớn, hỗ trợ đóng cắt tải hỗn hợp, tải cảm và tải động cơ theo đúng cấp sử dụng được công bố.
• Cơ cấu vận hành xoay truyền lực từ tay quay ngoài cửa tủ đến thân cầu dao, cho phép người vận hành thao tác mà không cần tiếp xúc trực tiếp với phần mang điện bên trong.
• Bộ sản phẩm sử dụng tay quay LKX150 có chỉ thị 0–1 và trục thép LVK228 dài 228mm, phù hợp bố trí thân cầu dao sâu bên trong tủ điện. Tay quay LKX150 được KATKO công bố tương thích với dòng KU 315–800A.
• Tám tiếp điểm chính được liên động cơ khí, giúp toàn bộ cực chuyển trạng thái ON hoặc OFF theo cùng một lệnh vận hành.
• Có khả năng làm việc với tải động cơ theo cấp AC-23A; vì vậy phù hợp cho các mạch nguồn cấp đến bộ khởi động, contactor, bộ khởi động mềm hoặc biến tần của hệ thống bơm công suất lớn.
• Thiết kế đầu nối bu-lông công suất lớn, hỗ trợ đấu cáp đồng tiết diện lớn và chịu được các yêu cầu cơ điện trong tủ phân phối công nghiệp.

Thông số kỹ thuật chính

Các dữ liệu dưới đây được tổng hợp trực tiếp từ trang sản phẩm và datasheet chính thức của KATKO dành cho model KU 8800 LVK228LKX150.

Đặc tính	Giá trị công bố
Model	KU 8800 LVK228LKX150
Loại thiết bị	Load break switch
Số cực	8 cực
Dòng làm việc AC-22A tại 415V, 500V và 690V	800A
Dòng làm việc AC-23A tại 415V, 500V và 690V	800A
Công suất động cơ AC-23A tại 415V	400kW
Công suất động cơ AC-23A tại 500V	560kW
Công suất động cơ AC-23A tại 690V	800kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung Uimp	12kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	28kA
Tiết diện cáp danh định	2 x 300mm²
Kích thước đầu nối	Bu-lông M12
Mô-men siết đầu cực tối đa	50–75Nm
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	10.000 lần thao tác
Tay quay ngoài tủ	LKX150, chỉ thị 0–1
Trục truyền động	LVK228, trục thép dài 228mm

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt và cách ly nguồn

Katko KU 8800 LVK228LKX150 được lắp trên đường cấp nguồn công suất để thực hiện hai chức năng chính: đóng hoặc cắt dòng điện trong điều kiện vận hành phù hợp với định mức thiết bị, và tạo trạng thái cách ly khi chuyển về OFF. Với cấu hình tám cực, thiết bị có thể ngắt đồng thời tám dây dẫn hoặc hai nhóm bốn dây theo phương án thiết kế của tủ điện.

Trong tủ bơm PCCC, cầu dao thường được bố trí phía sau MCCB hoặc hệ thống cầu chì bảo vệ ngắn mạch và phía trước bộ khởi động động cơ. KU 8800 không thay thế MCCB, cầu chì, rơ-le quá tải hoặc các chức năng bảo vệ chuyên dụng của tủ bơm; thiết bị phải được phối hợp với hệ thống bảo vệ phù hợp theo hồ sơ thiết kế.

Sơ đồ đấu dây và kết nối đề xuất

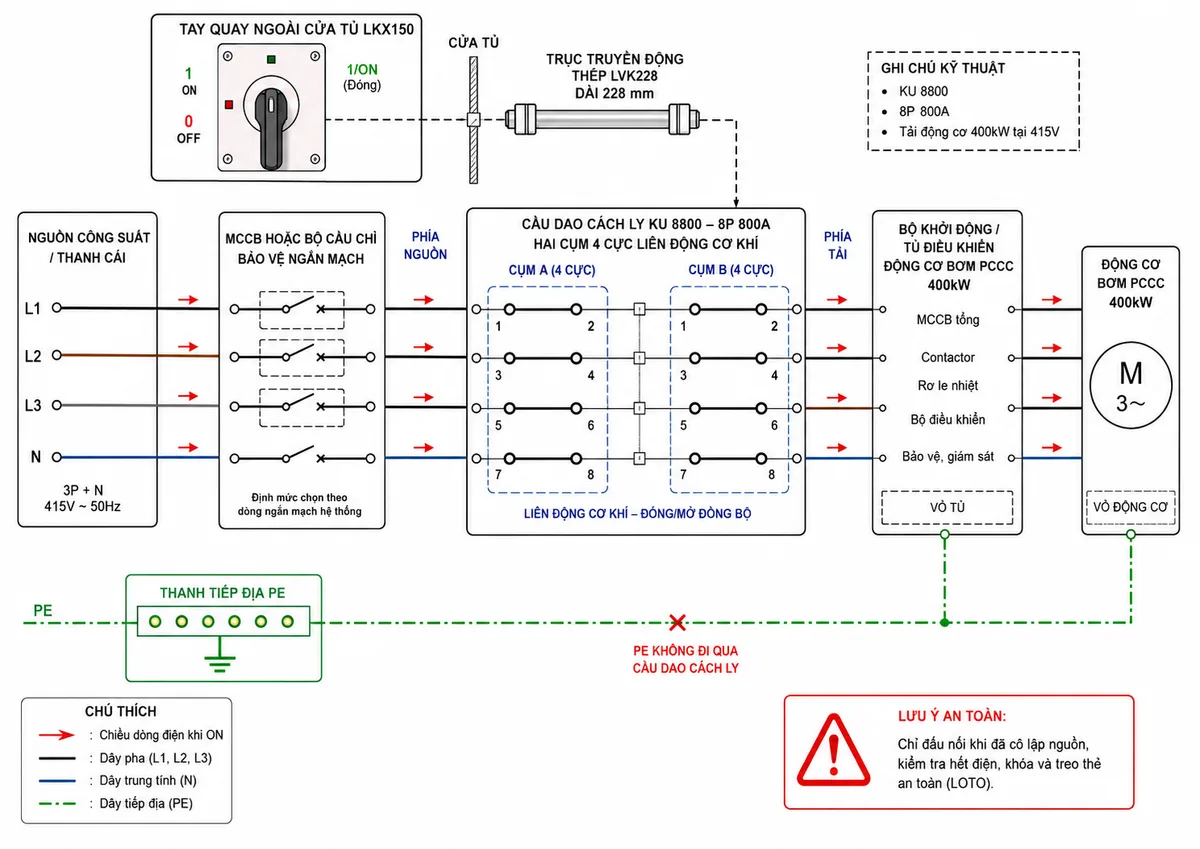

Phía nguồn của cầu dao được kết nối từ thanh cái hoặc thiết bị bảo vệ đầu nguồn. Phía tải cấp điện đến bộ khởi động, contactor, bộ khởi động mềm, biến tần hoặc cụm phân phối của tủ bơm. Dây PE bảo vệ phải nối trực tiếp đến thanh tiếp địa và vỏ tủ, không được đưa qua tiếp điểm đóng cắt của cầu dao.

Nguyên lý hoạt động

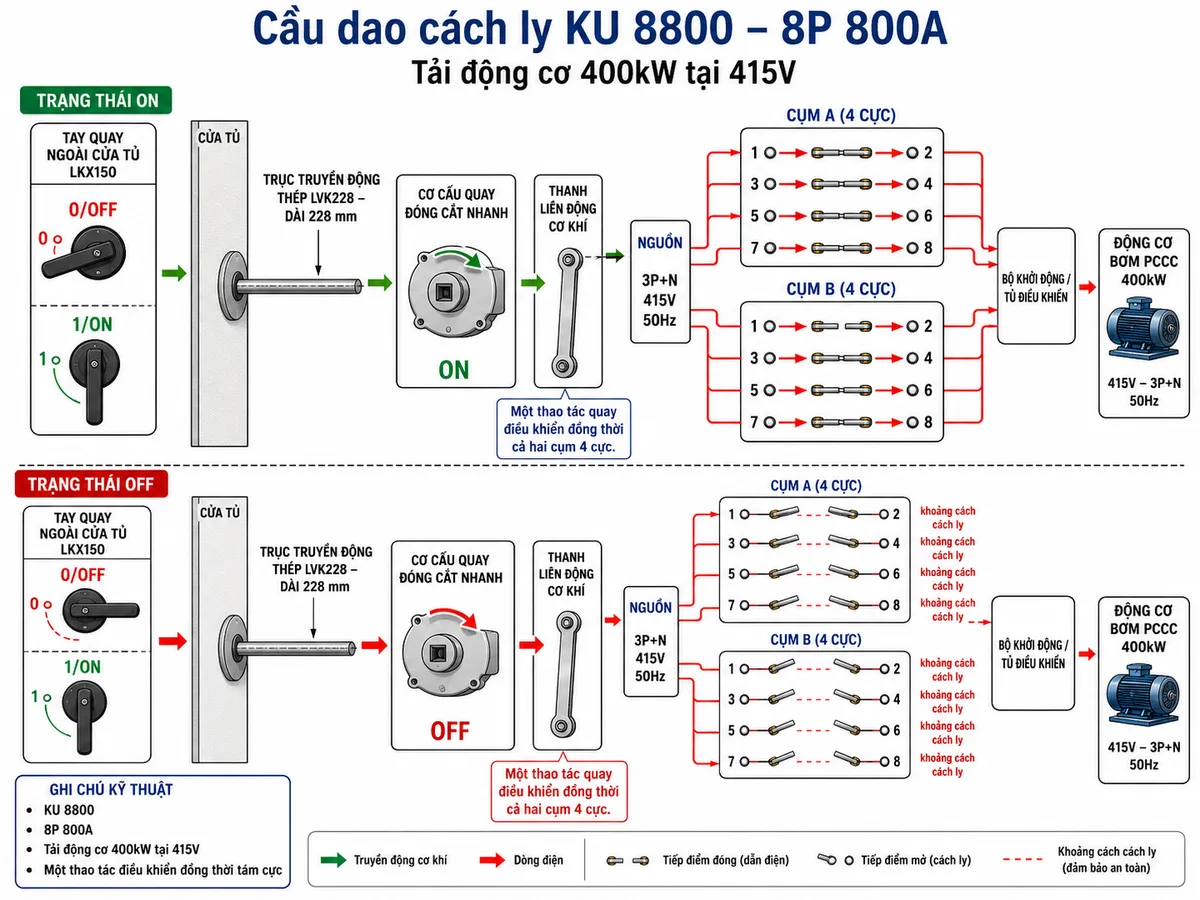

Khi tay quay LKX150 được chuyển từ vị trí 0 sang vị trí 1, mô-men quay truyền qua trục thép LVK228 đến cơ cấu vận hành bên trong thân cầu dao. Cơ cấu này tác động lên thanh liên động để tám tiếp điểm công suất chuyển sang trạng thái đóng đồng thời, tạo đường dẫn điện từ nguồn đến tải.

Khi tay quay chuyển về vị trí 0, cơ cấu liên động làm tám tiếp điểm mở đồng thời. Khoảng cách mở của tiếp điểm tạo trạng thái cách ly giữa phía nguồn và phía tải theo chức năng của switch-disconnector. Sơ đồ kết nối chính thức của KATKO thể hiện model tám cực gồm hai cụm bốn tiếp điểm được điều khiển chung.

Ứng dụng tiêu biểu

• Tủ bơm chữa cháy công suất lớn sử dụng động cơ ba pha và cần thiết bị cách ly nguồn thao tác từ bên ngoài cửa tủ.
• Tủ điện điều khiển nhiều nhánh dẫn điện cần đóng cắt đồng thời bằng một cơ cấu chung.
• Tủ khởi động sao–tam giác, khởi động mềm hoặc hệ thống điều khiển động cơ có cấu hình dây dẫn phù hợp với thiết bị tám cực.
• Tủ phân phối điện công nghiệp, trạm bơm, hệ thống xử lý nước, dây chuyền sản xuất và thiết bị OEM công suất cao.
• Hệ thống cần đóng cắt tải hỗn hợp, tải cảm hoặc tải động cơ theo các cấp sử dụng AC-21A, AC-22A và AC-23A đã được nhà sản xuất công bố.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu dòng tải, điện áp vận hành, cấp sử dụng và công suất động cơ với thông số trên nhãn thiết bị và datasheet mới nhất.
• Không lựa chọn chỉ dựa trên công suất 400kW; cần kiểm tra dòng định mức thực tế, dòng khởi động, phương pháp khởi động và sơ đồ tám cực của tủ.
• Sử dụng MCCB hoặc cầu chì dự phòng có khả năng cắt ngắn mạch phù hợp với dòng sự cố tại điểm lắp đặt.
• Đấu cáp đúng tiết diện, dùng đầu cốt phù hợp với bu-lông M12 và siết đầu cực bằng dụng cụ kiểm soát mô-men.
• Bảo đảm trục LVK228 thẳng tâm với tay quay và cơ cấu cầu dao, tránh lực ngang làm kẹt hoặc giảm tuổi thọ vận hành.
• Chỉ thực hiện kiểm tra, bảo trì và siết lại đầu nối sau khi nguồn đã được cô lập, xác nhận hết điện và áp dụng quy trình khóa, treo thẻ an toàn.

4) Cam kết và nơi mua hàng

Khi cần mua cầu dao cách ly Katko KU 8800 LVK228LKX150 chính hãng, khách hàng có thể liên hệ thietbicodien để được kiểm tra đúng mã hàng, tư vấn cấu hình tám cực, xác nhận phụ kiện tay quay LKX150, trục LVK228 và lựa chọn thiết bị bảo vệ phù hợp với tủ bơm PCCC.

thietbicodien hỗ trợ đối chiếu thông số theo catalogue KATKO, cung cấp báo giá theo nhu cầu dự án và tư vấn kỹ thuật trước khi đặt hàng. Khi nhận báo giá, khách hàng nên yêu cầu xác nhận đầy đủ model, số cực, dòng điện, phụ kiện đi kèm, thời gian giao hàng và chính sách bảo hành áp dụng cho đơn hàng cụ thể.

Câu hỏi thường gặp (FAQ)

Katko KU 8800 LVK228LKX150 là dao cách ly hay cầu dao cắt tải?

Đây là load break switch hay switch-disconnector. Thiết bị có khả năng đóng, mang và cắt dòng điện trong điều kiện vận hành bình thường, đồng thời thực hiện chức năng cách ly khi ở vị trí mở.

KU 8800 có bao nhiêu cực?

Model KU 8800 LVK228LKX150 có 8 cực. Sơ đồ của KATKO thể hiện hai cụm bốn cực được liên động để chuyển trạng thái đồng thời.

Thiết bị có dùng được cho động cơ bơm PCCC 400kW không?

KATKO công bố công suất động cơ ba pha AC-23A của model này là 400kW tại 415V. Tuy nhiên, việc lựa chọn cuối cùng phải dựa trên dòng định mức thực tế, dòng khởi động, phương pháp khởi động và sơ đồ điện của tủ bơm.

LKX150 và LVK228 có ý nghĩa gì trong mã sản phẩm?

LKX150 là tay quay ngoài tủ có chỉ thị 0–1, còn LVK228 là trục truyền động bằng thép dài 228mm. Hai phụ kiện này truyền thao tác từ mặt cửa tủ đến thân cầu dao bên trong.

Cầu dao KU 8800 có bảo vệ quá tải và ngắn mạch không?

Không. Chức năng chính của KU 8800 là đóng cắt tải và cách ly. Tủ điện vẫn cần MCCB, cầu chì, rơ-le quá tải hoặc thiết bị bảo vệ chuyên dụng được tính toán phù hợp với nguồn cấp và động cơ.

Có được sử dụng dây PE qua một cực của cầu dao không?

Không nên ngắt dây PE bảo vệ bằng cầu dao vận hành thông thường. Dây PE phải được nối liên tục từ thanh tiếp địa đến vỏ tủ, khung thiết bị và vỏ động cơ theo thiết kế nối đất của hệ thống.

Tám cực của KU 8800 có thể đấu theo mọi sơ đồ tủ bơm không?

Không. Cấu hình tám cực chỉ phù hợp khi sơ đồ điện yêu cầu đóng cắt đồng thời tám dây dẫn hoặc hai nhóm bốn dây. Kỹ sư thiết kế cần xác định rõ chức năng từng cực và không được tự ý đấu song song các cực để tăng dòng nếu chưa có phương án được nhà sản xuất cho phép.
