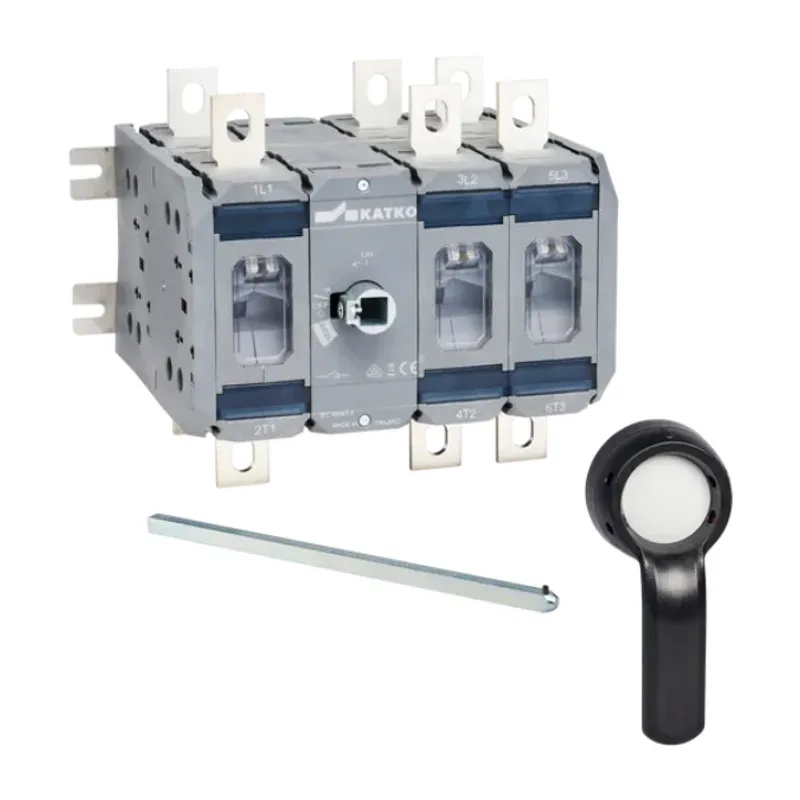

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6400 LVK228LKX150 (6P 400A 200kW)

1. Cầu dao cách ly Katko KU 6400 LVK228LKX150 – giới thiệu và nguồn gốc thương hiệu

Cầu dao cách ly Katko KU 6400 LVK228LKX150 là thiết bị đóng cắt có tải thuộc dòng LoadSafe, được thiết kế với sáu cực công suất vận hành đồng thời. Sản phẩm phù hợp lắp trong tủ điện công nghiệp, hệ thống phân phối điện và tủ bơm PCCC cần cô lập đồng thời sáu đường dẫn điện theo sơ đồ thiết kế đã được phê duyệt.

Model KU 6400 LVK228LKX150 có cấu hình tay quay lắp ngoài cửa tủ LKX150 kết nối với thân cầu dao bằng trục truyền động thép LVK228. Cách bố trí này giúp người vận hành chuyển trạng thái đóng hoặc cắt nguồn từ bên ngoài mà không phải tiếp xúc trực tiếp với các bộ phận mang điện bên trong tủ.

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, công tắc chuyển nguồn và các giải pháp đóng cắt cho môi trường công nghiệp. Thương hiệu chú trọng độ tin cậy cơ khí, khả năng làm việc trong hệ thống điện công suất lớn và sự an toàn trong quá trình vận hành, bảo trì.

2. Ưu điểm và tính năng nổi bật của Katko KU 6400 LVK228LKX150

Đóng cắt đồng thời sáu cực công suất

Thiết bị gồm hai cụm ba cực được liên động cơ khí, tạo thành cầu dao cách ly 6P 400A. Khi xoay tay quay, toàn bộ sáu tiếp điểm chính được tác động đồng thời, hạn chế tình trạng một nhánh đã đóng hoặc cắt trong khi các nhánh còn lại vẫn ở trạng thái khác.

Phù hợp cho tải động cơ và hệ thống công nghiệp

Katko KU 6400 được công bố cho chế độ sử dụng AC-23A, phù hợp với nhiệm vụ đóng cắt tải động cơ trong giới hạn định mức. Ở hệ thống 415 V, công suất động cơ tham chiếu theo datasheet là 200 kW. Việc lựa chọn cuối cùng vẫn phải căn cứ vào dòng làm việc thực tế, dòng khởi động, phương pháp khởi động, chu kỳ vận hành và phương án phối hợp bảo vệ của tủ điện.

Tay quay ngoài cửa tủ và trục truyền động thép

Cấu hình tay quay ngoài cửa tủ LKX150 kết hợp trục LVK228 cho phép tách vị trí thao tác khỏi thân cầu dao. Tay quay thể hiện rõ hai trạng thái 0/OFF và 1/ON, thuận tiện cho nhận biết trạng thái nguồn và áp dụng quy trình khóa an toàn tại vị trí OFF khi hệ thống được lắp đặt đúng hướng dẫn.

Có khả năng cắt tải nhưng không thay thế thiết bị bảo vệ

KU 6400 là cầu dao cắt tải và cách ly, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Mạch điện cần được phối hợp với MCCB, máy cắt hoặc cầu chì bảo vệ có thông số phù hợp. Không được sử dụng riêng cầu dao để thay thế chức năng bảo vệ của thiết bị đóng cắt tự động.

Thông số kỹ thuật chính

Hạng mục	Giá trị theo dữ liệu sản phẩm
Model	KU 6400 LVK228LKX150
Loại thiết bị	Load Break Switch – cầu dao cắt tải/cách ly
Mã sản phẩm của nhà sản xuất	30021
Số cực	6 cực
Tên kỹ thuật	6 x 400 A, 690 V, AC-22
Dòng làm việc AC-21A tại 415/500/690 V	400 A
Dòng làm việc AC-22A tại 415/500/690 V	400 A
Dòng làm việc AC-23A tại 415/500/690 V	400 A
Công suất động cơ AC-23A tại 415 V	200 kW
Công suất động cơ AC-23A tại 500 V	250 kW
Công suất động cơ AC-23A tại 690 V	355 kW
Điện áp cách điện định mức Ui	1.000 V
Dòng nhiệt định mức Ith	400 A
Giá trị danh định với tiết diện cáp	240 mm²
Đầu cực/bu lông đấu nối	M10
Mô-men siết đầu cực	30–44 Nm
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	10.000 lần thao tác
Trục truyền động	LVK228, bằng thép, dài 228 mm
Tay quay ngoài cửa tủ	LKX150
Khối lượng tịnh	5,7582 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng

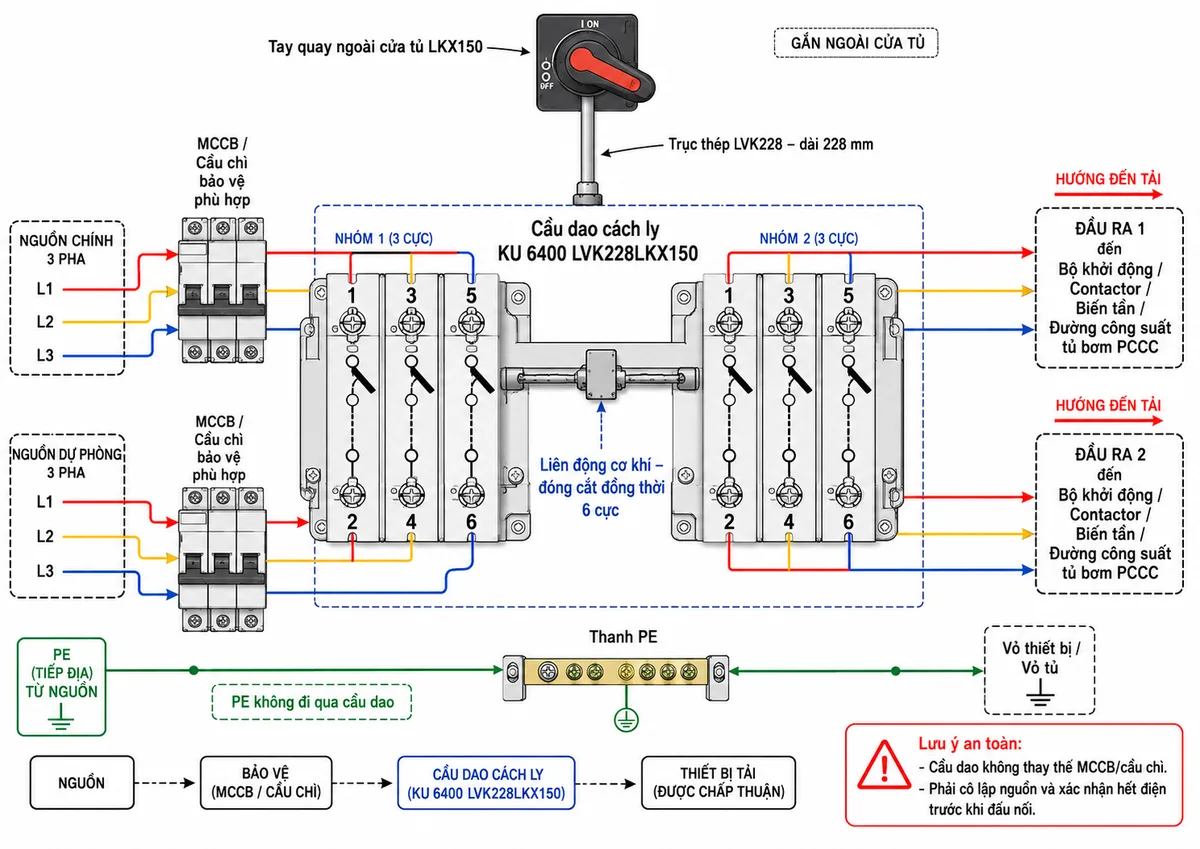

Sơ đồ đấu dây và kết nối

Katko KU 6400 có sáu đường dẫn dòng độc lập, được bố trí thành hai cụm ba cực và liên động để đóng cắt cùng lúc. Mỗi cụm sử dụng ba cặp tiếp điểm tương ứng 1–2, 3–4 và 5–6. Trong ứng dụng thực tế, sáu cực có thể được phân bổ cho hai nhóm dây ba pha hoặc các đường công suất khác của tủ, nhưng cách đấu cụ thể phải tuân theo bản vẽ thiết kế điện của hệ thống.

Nguồn cấp phải đi qua thiết bị bảo vệ ngắn mạch phù hợp trước khi vào cầu dao. Dây PE không được đóng cắt qua các cực công suất mà phải nối trực tiếp đến thanh tiếp địa của tủ và vỏ kim loại của các thiết bị liên quan.

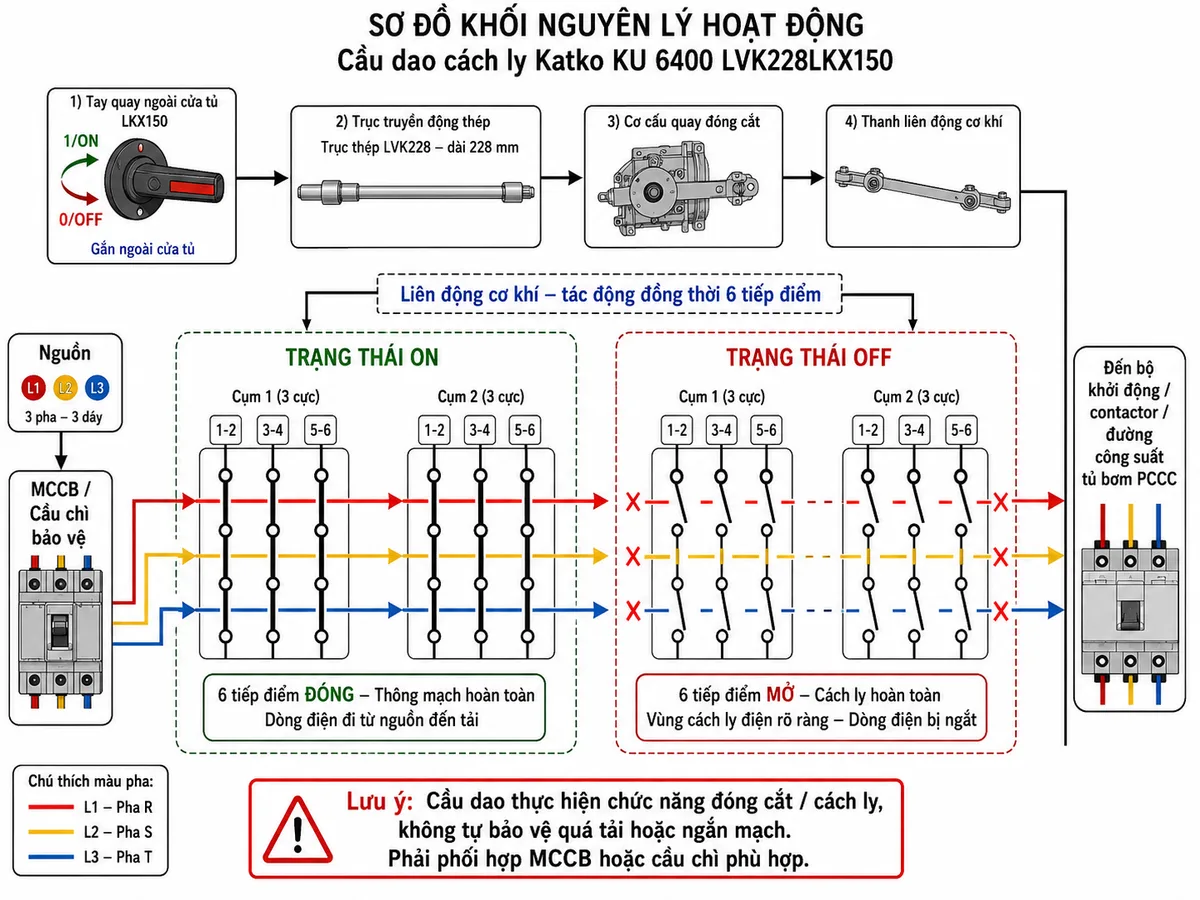

Nguyên lý hoạt động

Khi người vận hành xoay tay LKX150 từ vị trí 0/OFF sang 1/ON, chuyển động quay được truyền qua trục thép LVK228 đến cơ cấu vận hành trong thân cầu dao. Cơ cấu liên động tác động đồng thời lên cả hai cụm ba cực, làm sáu tiếp điểm chính chuyển sang trạng thái đóng và cho phép dòng điện đi từ nguồn đến tải.

Khi tay quay được chuyển về 0/OFF, sáu tiếp điểm mở đồng thời để tạo trạng thái cách ly sáu đường dẫn điện. Trước khi bảo trì, người thực hiện vẫn phải khóa nguồn, treo thẻ cảnh báo và sử dụng thiết bị đo phù hợp để xác nhận không còn điện áp; không được chỉ dựa vào vị trí tay quay.

Ứng dụng trong tủ bơm PCCC và hệ thống công nghiệp

Isolator Katko KU 6400 LVK228LKX150 thích hợp cho tủ bơm chữa cháy có thiết kế yêu cầu đóng cắt đồng thời sáu dây dẫn hoặc hai nhóm mạch ba pha. Thiết bị có thể được bố trí làm cầu dao chính, cầu dao cô lập phục vụ bảo trì hoặc phần tử đóng cắt bằng tay trước các khối khởi động công suất.

Ngoài hệ thống bơm PCCC, sản phẩm còn phù hợp với tủ phân phối công nghiệp, tủ điều khiển động cơ, hệ thống HVAC, dây chuyền sản xuất, trạm bơm và các ứng dụng cần thiết bị đóng cắt nhiều cực có tay vận hành ngoài cửa tủ.

Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn thiết bị không nên chỉ dựa trên công suất 200 kW. Kỹ sư thiết kế cần kiểm tra điện áp hệ thống, dòng định mức của tải, dòng khởi động, cấp sử dụng, khả năng chịu ngắn mạch, thiết bị bảo vệ phía trước, tiết diện dây dẫn và điều kiện môi trường trong tủ.

Quá trình lắp đặt phải do người có chuyên môn thực hiện. Trục LVK228 cần được căn chỉnh thẳng với tay quay và tâm truyền động của cầu dao để tránh lực xoắn hoặc ứng suất cơ khí. Các đầu nối phải được siết bằng dụng cụ kiểm soát mô-men, kiểm tra lại sau khi lắp đặt và bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.

4. Cam kết và nơi mua Katko KU 6400 LVK228LKX150

Khi đặt mua tại thietbicodien, khách hàng được hỗ trợ lựa chọn đúng Katko KU 6400 LVK228LKX150 chính hãng, đối chiếu mã sản phẩm, cấu hình tay quay, chiều dài trục truyền động và yêu cầu kỹ thuật của tủ bơm PCCC.

thietbicodien cam kết cung cấp sản phẩm đúng model, nguồn gốc rõ ràng và tài liệu kỹ thuật đi kèm theo lô hàng. Đội ngũ tư vấn hỗ trợ kiểm tra khả năng tương thích với sơ đồ tủ, thiết bị bảo vệ phía nguồn và phương án đấu nối thực tế trước khi khách hàng đặt mua.

Liên hệ thietbicodien để nhận báo giá, xác nhận thời gian giao hàng và tư vấn cấu hình phụ kiện phù hợp cho dự án.

5. Câu hỏi thường gặp về Katko KU 6400 LVK228LKX150

Katko KU 6400 LVK228LKX150 có bao nhiêu cực?

Sản phẩm có sáu cực công suất, được bố trí thành hai cụm ba cực liên động cơ khí. Toàn bộ sáu tiếp điểm được đóng hoặc mở đồng thời bằng cùng một tay quay.

KU 6400 có phù hợp với động cơ bơm 200 kW không?

Datasheet công bố công suất động cơ tham chiếu AC-23A tại 415 V là 200 kW. Tuy nhiên, kỹ sư phải kiểm tra thêm dòng định mức thực tế, dòng khởi động, phương pháp khởi động và phương án phối hợp bảo vệ trước khi lựa chọn.

Cầu dao này có tự bảo vệ quá tải và ngắn mạch không?

Không. Đây là cầu dao cắt tải và cách ly, không phải MCCB hoặc thiết bị bảo vệ động cơ. Hệ thống phải có máy cắt, cầu chì hoặc thiết bị bảo vệ phù hợp ở phía nguồn.

Sáu cực của cầu dao được đấu như thế nào?

Sáu cực gồm hai nhóm ba cặp tiếp điểm 1–2, 3–4 và 5–6. Cách phân bổ từng cực cho mạch điện phải theo sơ đồ thiết kế của tủ; không nên tự suy đoán hoặc đấu song song các cực khi chưa có xác nhận kỹ thuật.

Model có đi kèm tay quay và trục truyền động không?

Hậu tố LVK228LKX150 thể hiện cấu hình sử dụng trục thép LVK228 dài 228 mm và tay quay ngoài cửa tủ LKX150. Phạm vi giao hàng thực tế cần được xác nhận trên báo giá và phiếu đóng gói khi đặt mua.

Có thể dùng KU 6400 làm cầu dao chính cho tủ bơm PCCC không?

Có thể sử dụng khi thiết kế tủ yêu cầu cầu dao sáu cực, dòng và cấp sử dụng của thiết bị đáp ứng mạch điện, đồng thời có phương án bảo vệ và liên động phù hợp. Việc áp dụng phải tuân theo hồ sơ thiết kế PCCC và tiêu chuẩn kỹ thuật của dự án.

Cần lưu ý gì trước khi bảo trì cầu dao?

Phải chuyển cầu dao về OFF, cô lập nguồn phía trước, thực hiện khóa và treo thẻ cảnh báo, sau đó đo xác nhận hết điện giữa các pha, với trung tính và với PE. Chỉ được tiến hành bảo trì sau khi đã chứng minh mạch hoàn toàn không còn điện áp.
