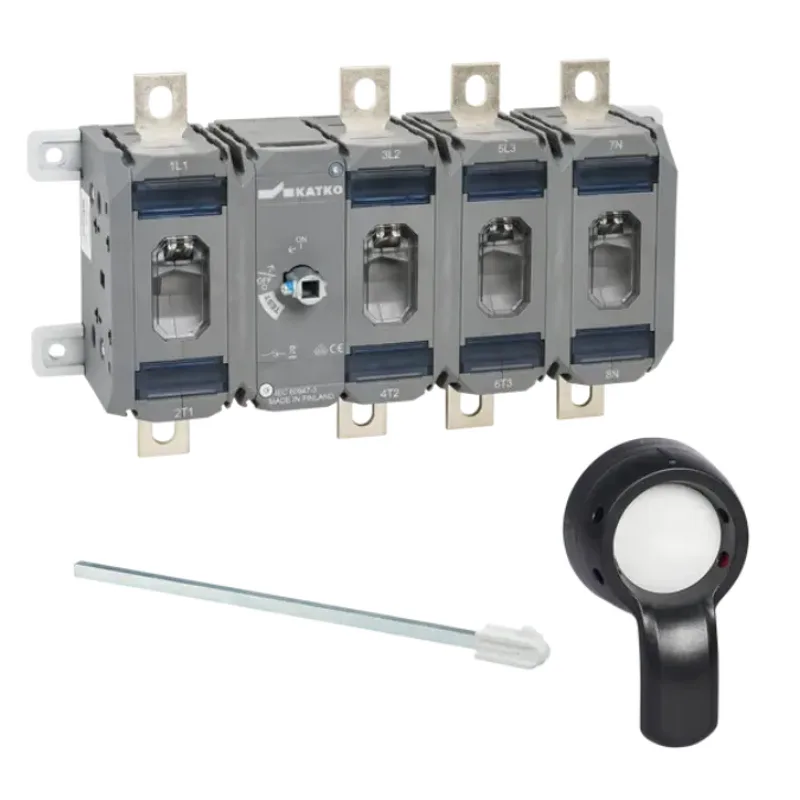

Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4800 LVK228LKX150 (4P 800A 400kW)

Cầu dao cách ly Katko KU 4800 LVK228LKX150 4P 800A 400kW cho tủ bơm PCCC

Cầu dao cách ly Katko KU 4800 LVK228LKX150 là cầu dao cắt tải bốn cực thuộc dòng LoadSafe, được thiết kế cho các hệ thống phân phối điện và mạch động lực công suất lớn. Sản phẩm có khả năng đóng cắt tải, cô lập nguồn điện và hỗ trợ bảo đảm an toàn khi kiểm tra, bảo trì tủ điều khiển bơm chữa cháy.

Với dòng làm việc định mức đến 800A và công suất động cơ định mức 400kW tại 415V theo cấp sử dụng AC-23A, thiết bị phù hợp làm cầu dao tổng trong tủ bơm PCCC, tủ động lực và các hệ thống motor ba pha yêu cầu đóng cắt đồng thời nhiều cực.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt điện công nghiệp có nguồn gốc từ Phần Lan. Tiền thân của doanh nghiệp được thành lập từ năm 1938; hiện nay Katko tập trung phát triển cầu dao cách ly, cầu dao cắt tải, công tắc chuyển nguồn và các giải pháp kết nối điện cho môi trường công nghiệp.

Katko sản xuất các giải pháp đóng cắt tại các nhà máy của hãng ở Phần Lan và Ba Lan, chú trọng độ chính xác, độ bền, khả năng tái chế vật liệu và tính thuận tiện trong lắp đặt.

Thông số kỹ thuật được công bố

Các thông số dưới đây được đối chiếu theo trang sản phẩm và datasheet chính thức của model KU 4800 LVK228LKX150.

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải Load Break Switch
Model	KU 4800 LVK228LKX150
Mã sản phẩm Katko	48365
Số cực	4 cực
Dòng làm việc AC-23A tại 415V	800A
Dòng làm việc AC-23A tại 690V	800A
Công suất động cơ AC-23A tại 415V	400kW, động cơ ba pha 1500 vòng/phút
Dòng nhiệt định mức Ith	800A
Điện áp cách điện định mức Ui	1000V
Tiết diện cáp danh định	2 × 300mm²
Bu lông đầu cực	M12
Mô-men siết đầu cực	50–75Nm
Độ bền điện	2.000 chu kỳ thao tác
Độ bền cơ khí	10.000 chu kỳ thao tác
Kích thước rộng × cao × sâu	259 × 125 × 366mm
Khối lượng tịnh	6,8632kg
Tay quay ngoài cửa tủ	LKX150, có ba vị trí gắn khóa tại trạng thái OFF
Trục truyền động	LVK228 bằng thép, dài 228mm

Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời bốn cực, thích hợp cho hệ thống ba pha có dây trung tính cần cô lập L1, L2, L3 và N trong cùng một thao tác.
• Dòng tải lớn 800A, đáp ứng các tủ động lực và tủ bơm chữa cháy sử dụng motor công suất cao.
• Khả năng làm việc theo cấp sử dụng AC-23A, phù hợp với nhiệm vụ đóng cắt tải motor trong giới hạn định mức do nhà sản xuất công bố.
• Tay quay ngoài cửa tủ LKX150 giúp vận hành cầu dao mà không cần tiếp xúc trực tiếp với các phần mang điện bên trong tủ.
• Trục thép LVK228 truyền chuyển động từ tay quay đến cơ cấu đóng cắt bên trong, phù hợp với kết cấu lắp cầu dao trên tấm gá phía sau cửa tủ.
• Hỗ trợ khóa LOTO tại vị trí OFF với ba vị trí gắn ổ khóa, hạn chế nguy cơ đóng điện ngoài ý muốn trong thời gian bảo trì.
• Cơ cấu liên động cơ khí điều khiển đồng thời các tiếp điểm công suất, giúp trạng thái của bốn cực thống nhất khi chuyển giữa ON và OFF.
• Có thể lắp thêm tiếp điểm phụ phù hợp để đưa tín hiệu trạng thái cầu dao về mạch điều khiển, đèn báo hoặc hệ thống giám sát.

Hướng dẫn lắp đặt của Katko cho dòng KU 630–800A xác nhận tay quay LKX150 có ba vị trí gắn khóa tại OFF, sử dụng đầu cực M12 và cho phép lắp tiếp điểm phụ ở hai bên thân cầu dao.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm PCCC, cầu dao cách ly 4P 800A được sử dụng để đóng hoặc ngắt đường cấp điện chính trước bộ khởi động motor. Thiết bị tạo điểm cô lập nguồn rõ ràng để kỹ thuật viên kiểm tra, bảo trì hoặc thay thế các thiết bị bên trong tủ.

Với cấu hình nguồn ba pha có trung tính, bốn cực của cầu dao có thể được bố trí lần lượt cho L1, L2, L3 và N. Dây PE bảo vệ không đi qua tiếp điểm cầu dao mà phải được nối liên tục đến thanh tiếp địa của tủ và vỏ motor.

Katko KU 4800 là cầu dao cắt tải, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Vì vậy, hệ thống phải có MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp ở phía nguồn theo hồ sơ thiết kế và mức dòng ngắn mạch tại điểm lắp đặt.

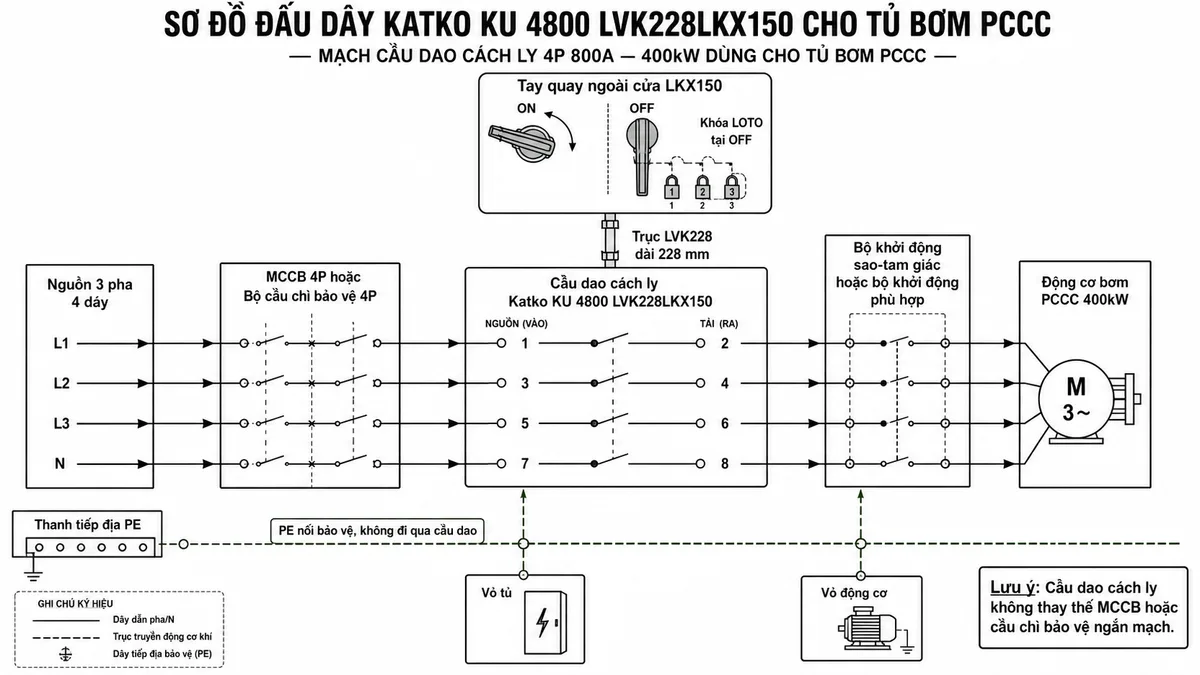

Sơ đồ đấu dây và kết nối

Đường cấp điện điển hình gồm nguồn L1–L2–L3–N, thiết bị bảo vệ đầu nguồn, bốn cực của cầu dao Katko, bộ khởi động và motor bơm PCCC. Sơ đồ chính thức của Katko thể hiện bốn cặp tiếp điểm được liên động cơ khí và đánh số 1–2, 3–4, 5–6, 7–8.

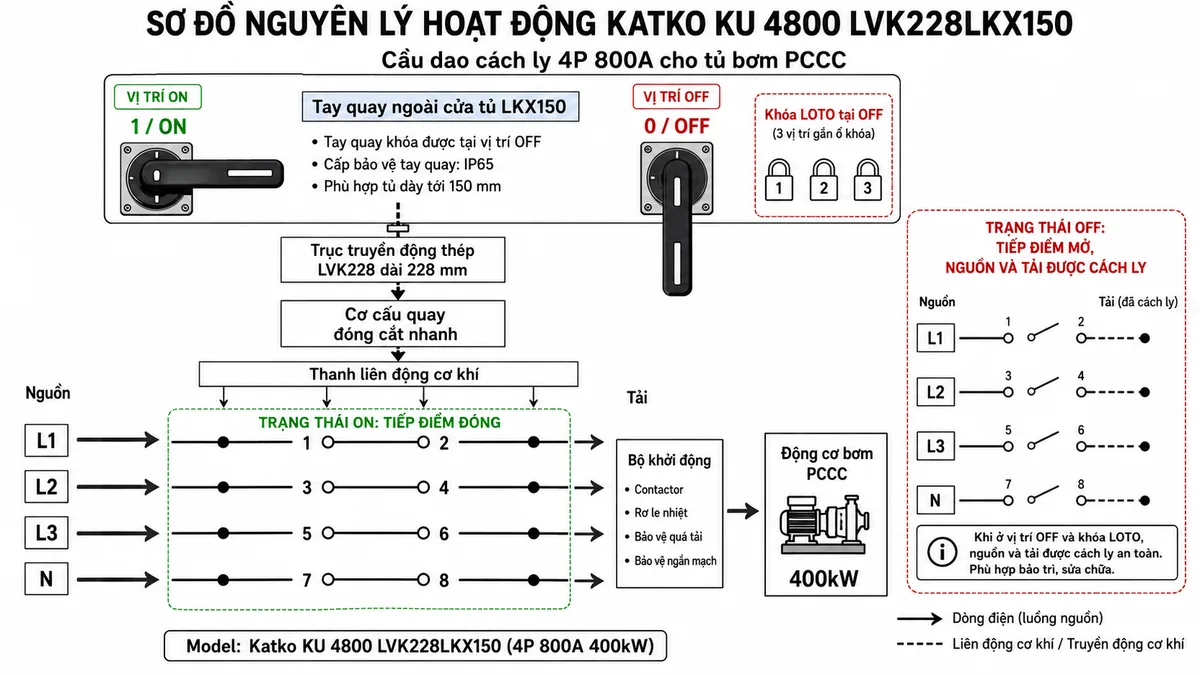

Nguyên lý hoạt động

Khi người vận hành xoay tay quay LKX150 từ OFF sang ON, chuyển động quay được truyền qua trục thép LVK228 đến cơ cấu đóng cắt bên trong. Cơ cấu này tác động lên thanh liên động để đóng đồng thời cả bốn cặp tiếp điểm công suất, cho phép dòng điện truyền từ nguồn đến bộ khởi động và motor bơm.

Khi tay quay được chuyển về OFF, cơ cấu liên động mở đồng thời bốn tiếp điểm, ngắt đường dẫn điện qua cầu dao. Sau khi đã thực hiện đầy đủ quy trình kiểm tra mất điện, người bảo trì có thể gắn ổ khóa tại vị trí OFF để ngăn người khác vô tình đóng lại nguồn.

Thiết bị chỉ thực hiện thao tác đóng cắt khi có tác động cơ khí từ tay quay; cầu dao không tự nhảy khi xảy ra quá dòng. Chức năng phát hiện và cắt sự cố thuộc về MCCB, cầu chì, rơ-le bảo vệ và các thiết bị điều khiển liên quan trong tủ.

Ứng dụng phù hợp

• Cầu dao tổng cho tủ điều khiển bơm chữa cháy công suất lớn.
• Tủ khởi động sao-tam giác, khởi động mềm hoặc hệ thống điều khiển motor công nghiệp.
• Tủ phân phối điện hạ áp có yêu cầu cô lập đồng thời ba pha và dây trung tính.
• Hệ thống máy bơm cấp nước, bơm công nghiệp, quạt công suất lớn và thiết bị cơ điện trong nhà máy.
• Điểm cách ly nguồn phục vụ bảo trì trong các hệ thống phân phối điện và dây chuyền sản xuất.

Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn không nên chỉ dựa vào công suất 400kW ghi trong tên sản phẩm. Kỹ sư cần kiểm tra dòng định mức của motor, điện áp vận hành, cấp sử dụng, chế độ khởi động, khả năng chịu ngắn mạch, thiết bị bảo vệ phía trước, tiết diện thanh cái hoặc dây dẫn và điều kiện tản nhiệt thực tế của tủ.

Thiết bị phải được lắp đặt và bảo trì bởi nhân sự có chuyên môn. Trước khi đấu nối cần cô lập nguồn, thực hiện khóa và treo thẻ cảnh báo, xác nhận mất điện bằng thiết bị đo phù hợp, sau đó siết đầu cực đúng mô-men do Katko quy định.

Cam kết và nơi mua hàng

Khi đặt mua Katko KU 4800 LVK228LKX150 chính hãng, khách hàng cần kiểm tra đầy đủ model, mã sản phẩm, số cực, tay quay LKX150, trục LVK228 và các phụ kiện cần thiết cho kết cấu tủ. Việc xác nhận đúng cấu hình ngay từ đầu giúp hạn chế sai lệch khi gia công cửa tủ, bố trí thanh cái và lắp đặt hệ thống điều khiển.

Quý khách có thể liên hệ thietbicodien để mua hàng chính hãng, nhận báo giá, kiểm tra cấu hình sản phẩm và được hỗ trợ lựa chọn cầu dao phù hợp với tủ bơm PCCC, dòng tải motor và phương án bảo vệ của công trình.

Câu hỏi thường gặp (FAQ)

Katko KU 4800 LVK228LKX150 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải Load Break Switch có khả năng thực hiện chức năng cách ly nguồn. Thiết bị có thể đóng và ngắt tải trong phạm vi định mức, đồng thời tạo điểm cô lập phục vụ bảo trì khi được vận hành và khóa đúng quy trình.

Model KU 4800 có thể sử dụng cho động cơ bơm 400kW không?

Có. Datasheet Katko công bố công suất động cơ định mức 400kW tại 415V, cấp sử dụng AC-23A, đối với động cơ ba pha lồng sóc 1500 vòng/phút. Tuy nhiên, thiết kế thực tế vẫn phải đối chiếu dòng trên nhãn motor, phương pháp khởi động và điều kiện vận hành.

Bốn cực của cầu dao được đấu như thế nào?

Trong hệ thống ba pha có trung tính, bốn cực thường được sử dụng cho L1, L2, L3 và N. Các cặp tiếp điểm của sản phẩm được thể hiện theo thứ tự 1–2, 3–4, 5–6 và 7–8. Dây PE phải nối trực tiếp đến thanh tiếp địa và không được đóng cắt qua cầu dao.

Cầu dao Katko KU 4800 có bảo vệ quá tải và ngắn mạch không?

Không. Thiết bị không có cơ cấu tự động phát hiện quá tải hoặc ngắn mạch như MCCB. Cầu dao phải được phối hợp với MCCB, cầu chì và các rơ-le bảo vệ phù hợp với hệ thống.

Tay quay LKX150 có hỗ trợ khóa an toàn LOTO không?

Có. Hướng dẫn lắp đặt của Katko thể hiện tay quay LKX150 có ba vị trí gắn ổ khóa khi cầu dao ở trạng thái OFF, hỗ trợ kiểm soát đóng điện trong quá trình bảo trì.

Trục LVK228 có chiều dài bao nhiêu?

LVK228 là trục truyền động bằng thép dài 228mm, dùng để truyền chuyển động từ tay quay lắp trên cửa tủ đến thân cầu dao đặt bên trong.

Cần lưu ý gì khi siết đầu cực của cầu dao?

Thiết bị sử dụng bu lông đầu cực M12 với mô-men siết được Katko công bố trong khoảng 50–75Nm. Cần sử dụng dụng cụ phù hợp, chuẩn bị bề mặt tiếp xúc đúng kỹ thuật và kiểm tra lại mối nối sau khi lắp đặt.
