Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3400 LVK228LKX150 (3P 400A 200kW)

1. Giới thiệu cầu dao cách ly Katko KU 3400 LVK228LKX150

Cầu dao cách ly cho tủ bơm PCCC Katko KU 3400 LVK228LKX150 (3P 400A 200kW) là cầu dao cắt tải kiểu xoay thuộc dòng LoadSafe KU, được thiết kế để đóng cắt mạch điện ba pha và tạo điểm cách ly nguồn rõ ràng khi bảo trì hệ thống. Thiết bị phù hợp lắp trong tủ điều khiển động cơ, tủ phân phối công nghiệp và đặc biệt là các tủ bơm phòng cháy chữa cháy có thông số thiết kế tương thích.

KATKO là thương hiệu thiết bị điện của Phần Lan, có lịch sử phát triển từ năm 1938 và trụ sở tại Helsinki. Hãng chuyên nghiên cứu, sản xuất cầu dao cắt tải, cầu dao cách ly, cầu dao cầu chì và phụ kiện kết nối điện. Các giải pháp của KATKO được sản xuất tại hệ thống nhà máy của hãng ở Phần Lan và Ba Lan, với định hướng tự động hóa sản xuất, độ tin cậy cao và thiết kế thuận tiện cho người lắp đặt.

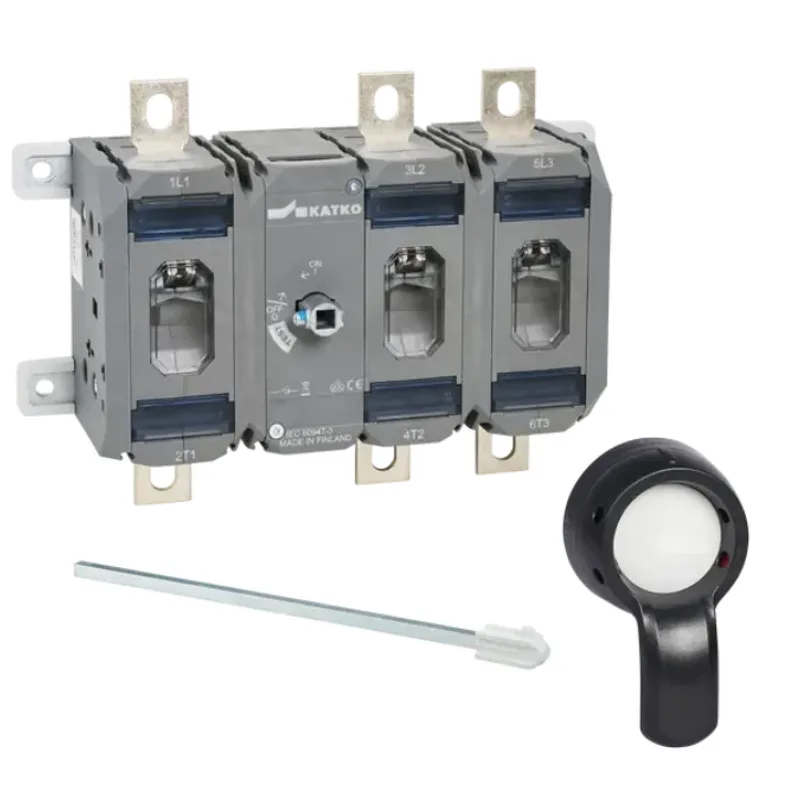

Model KU 3400 LVK228LKX150 là phiên bản vận hành từ mặt trước tủ, đi kèm tay xoay ngoài cửa LKX150 và trục truyền động bằng thép LVK228. Cấu hình này cho phép người vận hành đóng hoặc cách ly nguồn mà không cần mở cửa tủ điện.

2. Ưu điểm và tính năng nổi bật

• Cầu dao cách ly 3 pha công suất lớn, thích hợp cho mạch động lực của động cơ bơm và các tải công nghiệp có tính cảm.
• Thực hiện đồng thời chức năng đóng cắt tải trong điều kiện vận hành bình thường và chức năng cách ly khi chuyển về vị trí OFF.
• Tay xoay ngoài cửa giúp nhận biết trực quan trạng thái đóng hoặc ngắt nguồn, đồng thời hỗ trợ khóa tại vị trí OFF phục vụ quy trình LOTO.
• Trục truyền động bằng thép kết nối tay xoay với thân cầu dao bên trong tủ, phù hợp với cấu trúc tủ điện có chiều sâu lắp đặt lớn.
• Ba cực công suất được liên động cơ khí, giúp các pha đóng hoặc mở đồng thời khi người vận hành xoay tay cầm.
• Vật liệu nhiệt dẻo không chứa halogen, có khả năng tái chế và phù hợp với định hướng phát triển thiết bị điện bền vững.
• Cấu trúc mô-đun hỗ trợ lắp thêm tiếp điểm phụ, tấm chắn pha, nắp che đầu cực và các đầu nối cáp tương thích.
• Có thể đặt cấu hình kiểm tra tiếp điểm phụ trong khi tiếp điểm chính vẫn mở; đây là tùy chọn cần xác nhận khi đặt hàng.

Thông số kỹ thuật được KATKO công bố

Đặc tính	Giá trị
Loại thiết bị	Load Break Switch – cầu dao cắt tải có chức năng cách ly
Số cực	3 cực
Dòng làm việc AC-21A tại 415 V, 500 V và 690 V	400 A
Dòng làm việc AC-22A tại 415 V, 500 V và 690 V	400 A
Khả năng làm việc AC-23A tại 415 V	400 A / 200 kW
Khả năng làm việc AC-23A tại 500 V	400 A / 250 kW
Khả năng làm việc AC-23A tại 690 V	400 A / 355 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng nhiệt quy ước Ith	400 A
Độ bền cơ khí	10.000 lần thao tác
Tiết diện cáp danh định tham chiếu	240 mm²
Kích thước bu lông đầu cực	M10
Mô-men siết đầu cực tối đa	30–44 Nm
Bộ truyền động đi kèm	Tay xoay ngoài cửa LKX150 và trục thép LVK228 dài 228 mm
Phụ kiện tương thích	Tiếp điểm phụ 1V160KU hoặc 2V160KU, nắp che LS400H/LS400F, tấm chắn pha VS400

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Cầu dao cách ly cho tủ bơm PCCC được bố trí trên đường cấp nguồn động lực để tạo một điểm đóng cắt và cách ly ba pha. Khi cầu dao ở trạng thái ON, nguồn điện được dẫn đến bộ điều khiển hoặc bộ khởi động động cơ bơm. Khi chuyển sang OFF, ba đường pha được ngắt đồng thời, tạo điều kiện kiểm tra và bảo trì thiết bị phía sau.

KU 3400 không phải là thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Phía nguồn cần có MCCB hoặc cầu chì được lựa chọn theo tính toán thiết kế, khả năng chịu ngắn mạch của hệ thống và yêu cầu áp dụng cho tủ bơm PCCC. Dây PE phải đi riêng từ thanh tiếp địa đến vỏ tủ và vỏ động cơ, không được đấu qua các cực công suất của cầu dao.

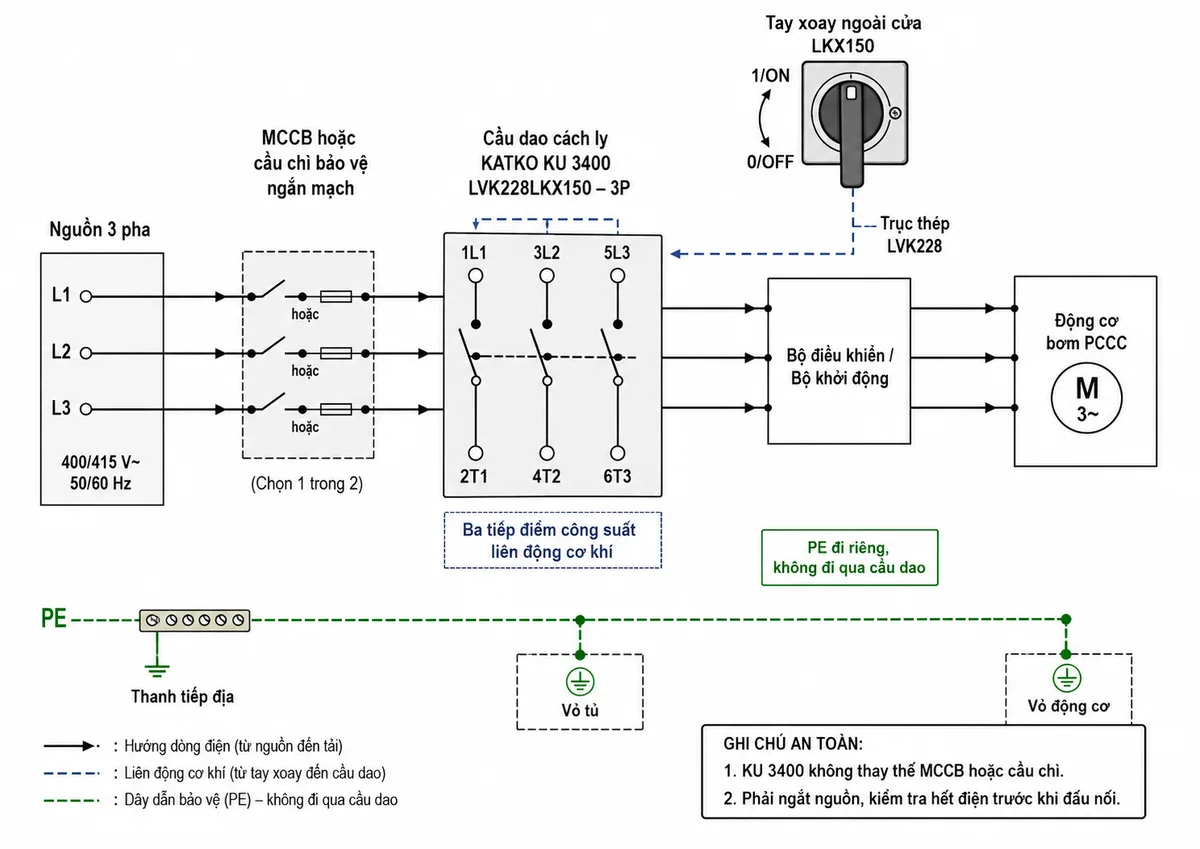

Sơ đồ đấu dây và kết nối

Trong cấu hình điển hình, nguồn ba pha đi qua MCCB hoặc cầu chì bảo vệ trước khi vào các cực nguồn của cầu dao. Các cực ra được nối đến bộ điều khiển bơm, contactor hoặc bộ khởi động động cơ. Việc chọn dây dẫn, đầu nối cáp, mô-men siết và thiết bị bảo vệ phải căn cứ hồ sơ thiết kế cũng như hướng dẫn lắp đặt chính thức của KATKO.

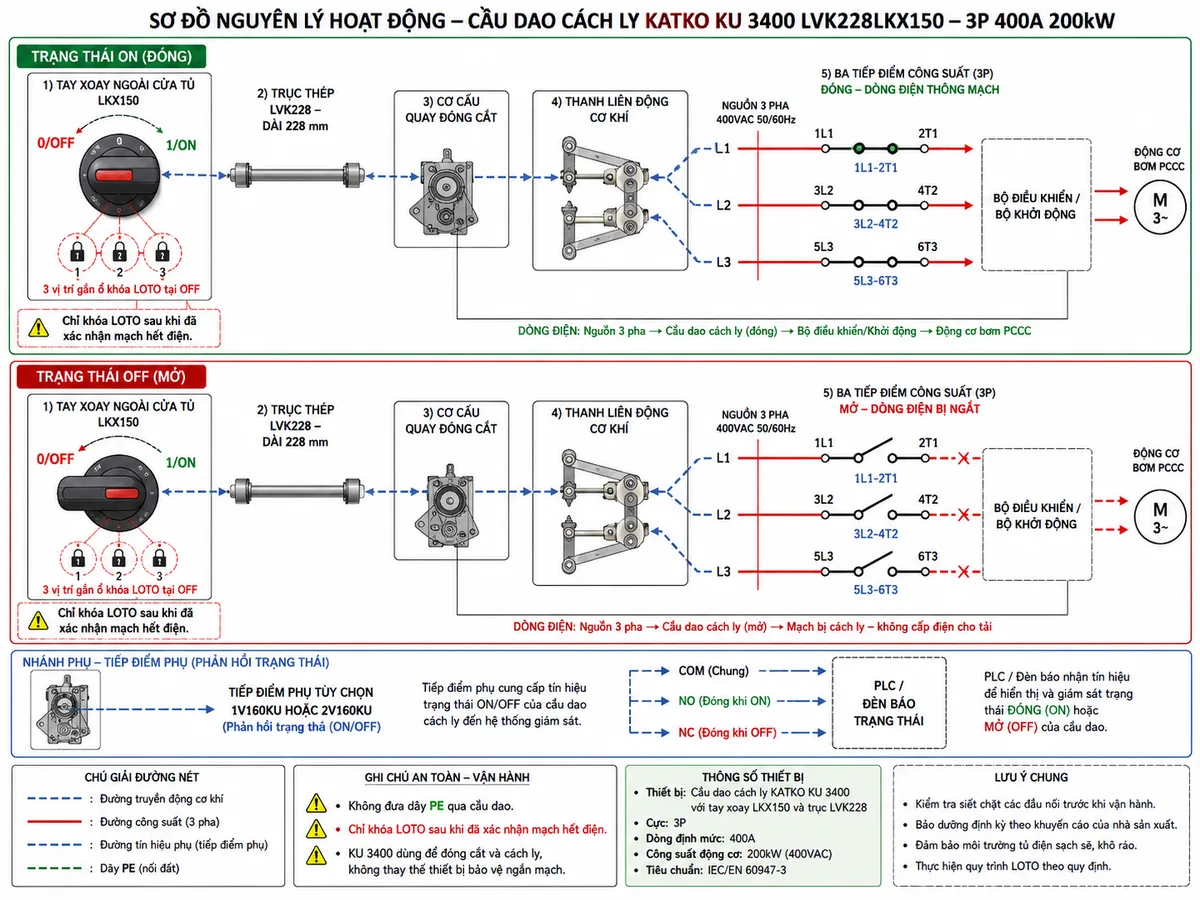

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm LKX150 từ OFF sang ON, chuyển động quay được truyền qua trục LVK228 đến cơ cấu dẫn động của thân cầu dao. Cơ cấu này tác động lên thanh liên động để đóng đồng thời ba tiếp điểm công suất, cho phép dòng điện đi từ các cực nguồn sang các cực tải.

Khi tay cầm được chuyển về OFF, cơ cấu liên động mở đồng thời cả ba tiếp điểm. Trạng thái mở đáp ứng chức năng cách ly của switch-disconnector, giúp tách phần mạch phía tải khỏi nguồn trong quá trình kiểm tra hoặc bảo trì. Sau khi cách ly và xác nhận hết điện, tay xoay có thể được khóa theo quy trình LOTO để hạn chế thao tác đóng điện ngoài ý muốn.

Ứng dụng tiêu biểu

• Tủ điều khiển bơm chữa cháy sử dụng động cơ ba pha.
• Tủ phân phối nguồn cho động cơ và máy công nghiệp.
• Tủ điều khiển quạt, máy nén, băng tải và tải có tính cảm.
• Điểm cách ly nguồn phục vụ bảo trì máy móc, dây chuyền và hệ thống điện hạ áp.
• Mạch động lực cần tay xoay thao tác từ bên ngoài cửa tủ.

4. Cam kết và nơi mua hàng

Khách hàng cần mua cầu dao cách ly Katko chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra cấu hình tay xoay và trục truyền động, xác nhận phụ kiện lắp đặt cũng như nhận báo giá phù hợp với yêu cầu của tủ bơm PCCC.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin kỹ thuật minh bạch và hỗ trợ đối chiếu catalogue trước khi đặt mua. Khách hàng nên cung cấp điện áp hệ thống, công suất động cơ, sơ đồ khởi động, kích thước tủ và yêu cầu phụ kiện để kỹ thuật viên kiểm tra mức độ tương thích của thiết bị.

5. Câu hỏi thường gặp (FAQ)

Katko KU 3400 LVK228LKX150 là cầu dao cách ly hay aptomat?

Đây là cầu dao cắt tải có chức năng cách ly, không phải aptomat. Thiết bị có thể đóng, mang và ngắt dòng điện trong điều kiện tải bình thường, đồng thời tạo trạng thái cách ly khi mở; tuy nhiên không tự động tác động để bảo vệ quá tải hoặc ngắn mạch.

Có thể dùng KU 3400 LVK228LKX150 cho tủ bơm PCCC không?

Có thể sử dụng khi các thông số điện, cấp sử dụng, dòng tải, phương pháp khởi động và yêu cầu của hồ sơ thiết kế phù hợp với bảng thông số của sản phẩm. Việc lựa chọn cuối cùng cần được kỹ sư thiết kế hoặc đơn vị chế tạo tủ kiểm tra.

Cụm LVK228LKX150 trong mã sản phẩm có ý nghĩa gì?

Cụm mã này cho biết sản phẩm được cấu hình với trục truyền động bằng thép LVK228 và tay xoay ngoài cửa tủ LKX150. Tay xoay truyền thao tác từ mặt cửa đến thân cầu dao lắp bên trong tủ điện.

Cầu dao có bảo vệ động cơ bơm khỏi quá tải và ngắn mạch không?

Không. Cầu dao thực hiện nhiệm vụ đóng cắt và cách ly nguồn. Mạch điện vẫn cần MCCB, cầu chì hoặc giải pháp bảo vệ chuyên dụng được phối hợp theo thiết kế của hệ thống bơm PCCC.

Có thể khóa tay xoay khi bảo trì không?

Tay xoay ngoài cửa hỗ trợ khóa tại vị trí OFF để áp dụng quy trình LOTO. Trước khi khóa, người thực hiện phải ngắt nguồn đúng trình tự, kiểm tra hết điện và tuân thủ quy định an toàn điện của công trình.

KU 3400 có thể gửi tín hiệu trạng thái về PLC không?

Có thể bổ sung tiếp điểm phụ tương thích để phản hồi trạng thái đóng hoặc mở về PLC, rơ-le trung gian hay đèn báo. Tiếp điểm phụ là phụ kiện tùy chọn và cần xác nhận cấu hình khi đặt hàng.

Dây tiếp địa PE có được đi qua cầu dao không?

Không. Dây PE phải được nối liên tục từ thanh tiếp địa đến vỏ tủ, khung kim loại và vỏ động cơ. Chỉ các dây dẫn công suất cần đóng cắt mới đi qua các cực của cầu dao.
