Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6630 LVK228LKX150 (6P 630A 355kW)

1. Giới thiệu Cầu dao cách ly Katko KU 6630 LVK228LKX150 6P 630A 355kW

Cầu dao cách ly Katko KU 6630 LVK228LKX150 là thiết bị đóng cắt có tải thuộc dòng LoadSafe, được cấu hình với sáu cực công suất, dòng định mức 630 A và công suất động cơ định mức 355 kW tại 415 V AC theo cấp sử dụng AC-23A. Thiết bị phù hợp làm cầu dao tổng hoặc cầu dao cô lập bảo trì trong tủ điện công nghiệp, bao gồm các hệ thống điều khiển động cơ và tủ bơm PCCC công suất lớn.

KATKO là thương hiệu thiết bị đóng cắt của Phần Lan, chuyên phát triển cầu dao cách ly, cầu dao cắt tải, bộ chuyển nguồn và phụ kiện lắp tủ điện. Sản phẩm do KATKO Oy cung cấp, có xuất xứ được nhà cung cấp công bố là Phần Lan.

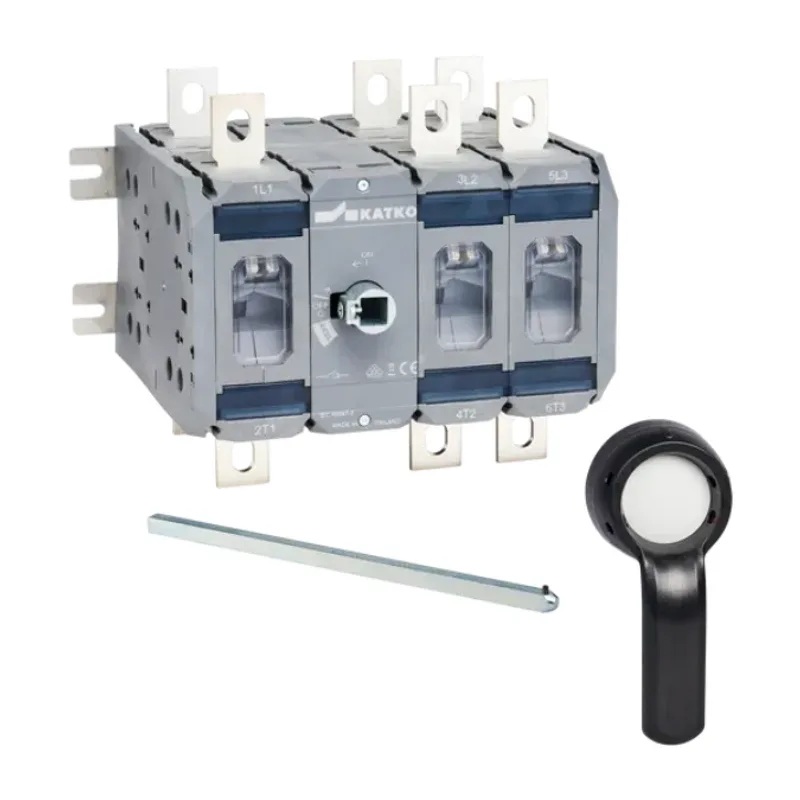

Phiên bản hoàn chỉnh mang mã KU 6630 LVK228LKX150 gồm thân cầu dao sáu cực KU 6630, trục truyền động bằng thép LVK228 dài 228 mm và tay quay ngoài cửa tủ LKX150. Cấu hình này cho phép người vận hành đóng hoặc cắt mạch từ bên ngoài cánh tủ mà không cần tiếp xúc trực tiếp với phần mang điện bên trong.

2. Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời sáu cực, phù hợp với hệ thống cần cô lập sáu dây dẫn công suất hoặc hai nhóm mạch ba cực theo thiết kế của tủ điện.
• Dòng định mức 630 A, đáp ứng các tủ động lực và hệ thống điều khiển động cơ công suất lớn.
• Khả năng đóng cắt tải động cơ theo cấp sử dụng AC-23A, với công suất định mức 355 kW tại điện áp 415 V AC.
• Cơ cấu vận hành bằng tay quay ngoài cửa tủ giúp nhận biết rõ trạng thái ON và OFF, thuận tiện khi kiểm tra hoặc bảo trì hệ thống.
• Tay quay LKX150 hỗ trợ ba vị trí lắp khóa khi ở trạng thái OFF, giúp triển khai quy trình khóa và treo thẻ cảnh báo trong quá trình bảo trì.
• Trục thép LVK228 dài 228 mm tạo liên kết cơ khí giữa tay quay ngoài cửa và cơ cấu đóng cắt bên trong tủ.
• Kết cấu dành cho các ứng dụng công nghiệp yêu cầu độ bền và độ tin cậy cao; nhà cung cấp mô tả phần nhựa của sản phẩm được chế tạo từ vật liệu có thể tái chế.
• Có thể lắp thêm tiếp điểm phụ phù hợp để đưa tín hiệu trạng thái ON/OFF về PLC, đèn báo hoặc mạch giám sát, tùy cấu hình phụ kiện và thiết kế điều khiển.

Thông số kỹ thuật chính

Các dữ liệu dưới đây được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật chính thức của KATKO dành cho đúng model KU 6630 LVK228LKX150.

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải / switch disconnector vận hành bằng tay
Số cực công suất	6 cực
Dòng làm việc AC-22A tại 415 V	630 A
Dòng làm việc AC-22A tại 690 V	630 A
Dòng làm việc AC-23A tại 415 V	630 A
Công suất động cơ AC-23A tại 415 V	355 kW
Công suất động cơ AC-23A tại 500 V	400 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	28 kA
Khả năng đóng ngắn mạch Icm tại 690 V	60 kA
Độ bền cơ khí	10.000 lần thao tác
Cỡ dây dẫn danh định	2 × 185 mm²
Bu lông đầu cực	M12
Mô-men siết đầu cực	50–75 Nm
Trục truyền động	LVK228, thép, dài 228 mm
Tay quay ngoài cửa	LKX150
Kích thước thân thiết bị	Rộng 279,4 mm × cao 258,4 mm × sâu 253 mm
Khối lượng tịnh	11,9728 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ điều khiển bơm chữa cháy, cầu dao cách ly 6P 630A có nhiệm vụ đóng, cắt và tạo điểm cô lập cơ khí cho các đường dây công suất được đấu qua thiết bị. Khi chuyển tay quay về OFF, các tiếp điểm chính mở đồng thời, giúp tách phần mạch phía tải khỏi nguồn để kỹ thuật viên kiểm tra hoặc bảo trì theo quy trình an toàn.

KU 6630 có thể được sử dụng làm công tắc chính hoặc công tắc cô lập phục vụ bảo trì. Thiết bị không được mặc định là nút dừng khẩn và không thay thế MCCB, cầu chì hoặc thiết bị bảo vệ quá tải, ngắn mạch của hệ thống. Phương án bảo vệ phía nguồn phải được lựa chọn theo dòng tải, dòng ngắn mạch dự kiến và hồ sơ phối hợp bảo vệ của tủ điện.

Sơ đồ đấu dây và kết nối đề xuất

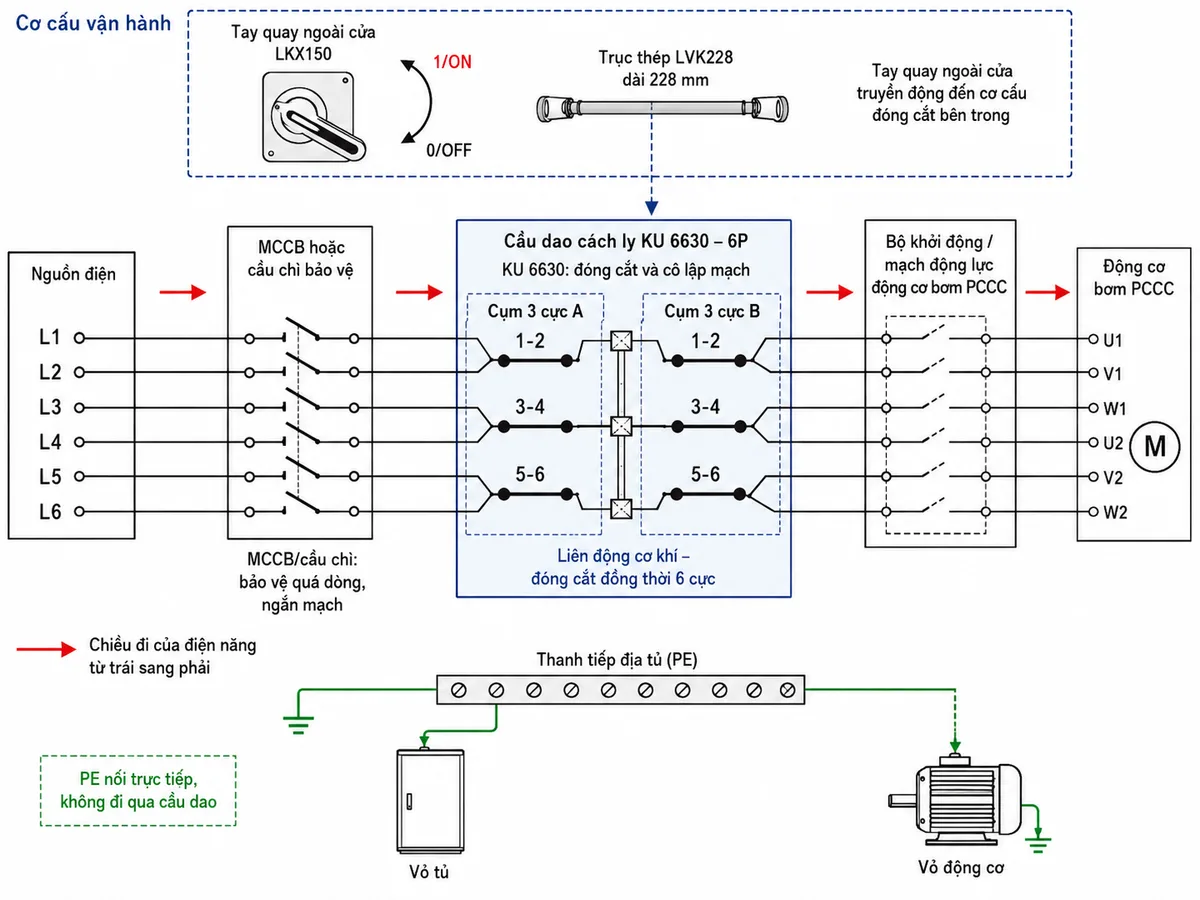

Sơ đồ kết nối chính thức của dòng KU sáu cực thể hiện hai cụm tiếp điểm ba cực được liên động cơ khí. Mỗi cụm sử dụng các cặp đầu cực 1–2, 3–4 và 5–6; cả hai cụm được tác động đồng thời bởi cùng một cơ cấu vận hành.

Trong tủ bơm PCCC, sáu dây dẫn công suất theo thiết kế được đưa từ MCCB hoặc bộ cầu chì bảo vệ phía nguồn vào các đầu cực phía vào của KU 6630. Các đầu cực phía ra kết nối đến bộ khởi động, contactor, bộ khởi động mềm, biến tần chuyên dụng hoặc mạch động lực của động cơ bơm. Dây PE phải nối trực tiếp vào thanh tiếp địa của tủ và vỏ động cơ, không đi qua các tiếp điểm của cầu dao.

Nguyên lý vận hành

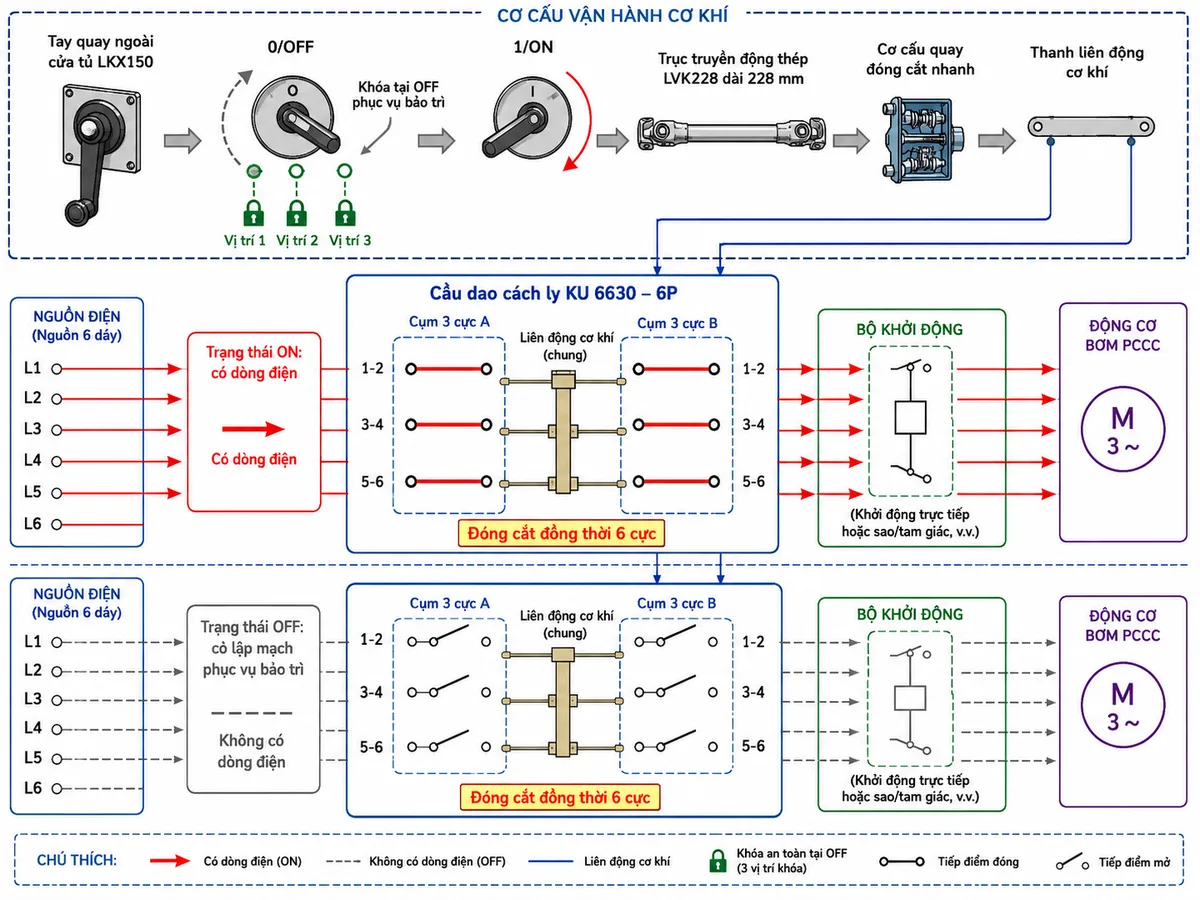

Khi người vận hành xoay tay quay LKX150 sang vị trí ON, mô-men quay được truyền qua trục thép LVK228 tới cơ cấu đóng cắt bên trong. Cơ cấu này tác động thanh liên động cơ khí để đóng đồng thời sáu tiếp điểm chính, tạo đường dẫn điện liên tục từ nguồn đến phần tải.

Khi tay quay được chuyển sang OFF, cơ cấu truyền động mở đồng thời cả sáu tiếp điểm. Khoảng cách cách ly được thiết lập tại các tiếp điểm chính, đồng thời tay quay có thể được khóa ở vị trí OFF nhằm hạn chế việc đóng điện ngoài ý muốn trong thời gian bảo trì.

Hai cụm ba cực của KU 6630 được liên động để chuyển trạng thái đồng thời, thay vì vận hành độc lập. Kết cấu này giúp các dây dẫn thuộc cùng hệ thống được đóng hoặc cắt nhất quán bằng một thao tác duy nhất.

Ứng dụng phù hợp

• Cầu dao tổng cho tủ điều khiển bơm chữa cháy công suất lớn.
• Tủ khởi động trực tiếp, sao–tam giác, khởi động mềm hoặc hệ thống điều khiển động cơ theo thiết kế phù hợp.
• Tủ phân phối điện công nghiệp cần đóng cắt đồng thời sáu dây dẫn công suất.
• Hệ thống cấp điện cho máy bơm, quạt công nghiệp, máy nén và dây chuyền sản xuất.
• Điểm cô lập nguồn phục vụ kiểm tra, sửa chữa và bảo trì thiết bị điện.
• Các hệ thống phân phối điện và chuyển mạch dự phòng có yêu cầu sử dụng cầu dao cắt tải công suất lớn.

Lưu ý khi lắp đặt và vận hành

• Chỉ nhân sự điện đã được đào tạo mới được lắp đặt, đấu nối hoặc bảo trì thiết bị.
• Phải cô lập nguồn, kiểm tra hết điện và thực hiện khóa treo thẻ trước khi thao tác bên trong tủ.
• Lắp thân cầu dao, trục LVK228 và tay quay LKX150 đúng tâm để tránh kẹt cơ cấu hoặc đóng cắt không hết hành trình.
• Đấu đúng từng cặp đầu cực theo sơ đồ của KATKO và kiểm tra thứ tự dây trước khi cấp điện.
• Siết đầu cực M12 trong phạm vi mô-men do nhà sản xuất quy định; sử dụng đầu cốt và tiết diện dây phù hợp với dòng tải thực tế.
• Không dùng KU 6630 để thay thế thiết bị bảo vệ ngắn mạch, bảo vệ quá tải hoặc nút dừng khẩn.
• Kiểm tra trạng thái ON/OFF, hoạt động của khóa tay quay và tiếp điểm phụ trước khi nghiệm thu tủ điện.

Tài liệu lắp đặt của KATKO yêu cầu khu vực làm việc phải được cắt điện trước khi kết nối thiết bị và việc lắp đặt, bảo trì chỉ được thực hiện bởi người đã qua đào tạo.

4. Cam kết và nơi mua hàng

Khi lựa chọn Katko KU 6630 LVK228LKX150 chính hãng, khách hàng cần đối chiếu đầy đủ mã thân cầu dao, số cực, dòng điện, trục truyền động và loại tay quay để bảo đảm sản phẩm phù hợp với kết cấu tủ cũng như yêu cầu vận hành thực tế.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra cấu hình phụ kiện, hỗ trợ tài liệu kỹ thuật và cung cấp giải pháp phù hợp cho tủ bơm PCCC hoặc tủ động lực công nghiệp.

thietbicodien cam kết cung cấp thông tin sản phẩm minh bạch, hỗ trợ đối chiếu mã hàng trước khi đặt mua và áp dụng chính sách bảo hành theo điều kiện bán hàng, chứng từ và quy định của nhà sản xuất.

Câu hỏi thường gặp (FAQ)

Katko KU 6630 LVK228LKX150 là cầu dao cách ly hay cầu dao cắt tải?

Đây là switch disconnector thuộc dòng LoadSafe, có khả năng đóng cắt dòng tải trong điều kiện làm việc định mức, đồng thời tạo chức năng cô lập mạch khi chuyển sang OFF. Vì vậy, sản phẩm thường được gọi là cầu dao cách ly có khả năng cắt tải.

KU 6630 có bao nhiêu cực công suất?

Sản phẩm có sáu cực, được cấu tạo thành hai cụm ba cực liên động. Mỗi cụm có ba cặp tiếp điểm 1–2, 3–4 và 5–6 theo sơ đồ kết nối của KATKO.

Công suất 355 kW được áp dụng ở điện áp nào?

Công suất động cơ định mức 355 kW được KATKO công bố tại 415 V AC, cấp sử dụng AC-23A. Công suất cho phép thay đổi theo điện áp, chế độ sử dụng và điều kiện thiết kế của hệ thống.

Model này có kèm tay quay và trục truyền động không?

Cấu hình KU 6630 LVK228LKX150 bao gồm thân cầu dao KU 6630, trục thép LVK228 dài 228 mm và tay quay ngoài cửa LKX150.

Tay quay LKX150 có khóa được ở vị trí OFF không?

Có. Tài liệu lắp đặt của KATKO thể hiện ba vị trí gắn khóa khi tay quay ở trạng thái OFF, hỗ trợ kiểm soát an toàn trong quá trình bảo trì.

KU 6630 có thay thế MCCB bảo vệ ngắn mạch được không?

Không. KU 6630 thực hiện chức năng đóng cắt và cô lập mạch nhưng không thay thế MCCB, cầu chì hoặc rơ-le bảo vệ quá tải. Tủ điện vẫn phải có hệ thống bảo vệ quá dòng và ngắn mạch được tính toán phù hợp.

Có thể sử dụng KU 6630 cho tủ bơm PCCC không?

Có thể sử dụng sản phẩm làm cầu dao tổng hoặc điểm cô lập trong tủ bơm PCCC khi dòng điện, công suất, số dây cần đóng cắt và phương án phối hợp bảo vệ phù hợp với thiết kế. Việc lựa chọn cuối cùng phải do đơn vị thiết kế hoặc kỹ sư có chuyên môn xác nhận.

Có thể lấy tín hiệu trạng thái ON/OFF về PLC không?

Có thể bổ sung tiếp điểm phụ tương thích để giám sát trạng thái cơ khí của cầu dao và đưa tín hiệu về PLC, đèn báo hoặc hệ thống điều khiển. Cần lựa chọn đúng mã phụ kiện và kiểm tra số lượng tiếp điểm theo tài liệu của KATKO.
