Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6200W L200AD12T6LKX100 (6P 200A 110kW)

Cầu dao cách ly Katko KU 6200W L200AD12T6LKX100 6P 200A 110kW

Cầu dao cách ly Katko KU 6200W L200AD12T6LKX100 là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe, được thiết kế với sáu cực đóng cắt đồng thời, dòng làm việc 200A và khả năng sử dụng cho động cơ ba pha đến 110kW tại 415V theo cấp sử dụng AC-23A. Sản phẩm phù hợp lắp bên trong tủ điện công nghiệp, tủ phân phối và tủ điều khiển bơm phòng cháy chữa cháy cần một thiết bị cô lập nguồn có độ tin cậy cao.

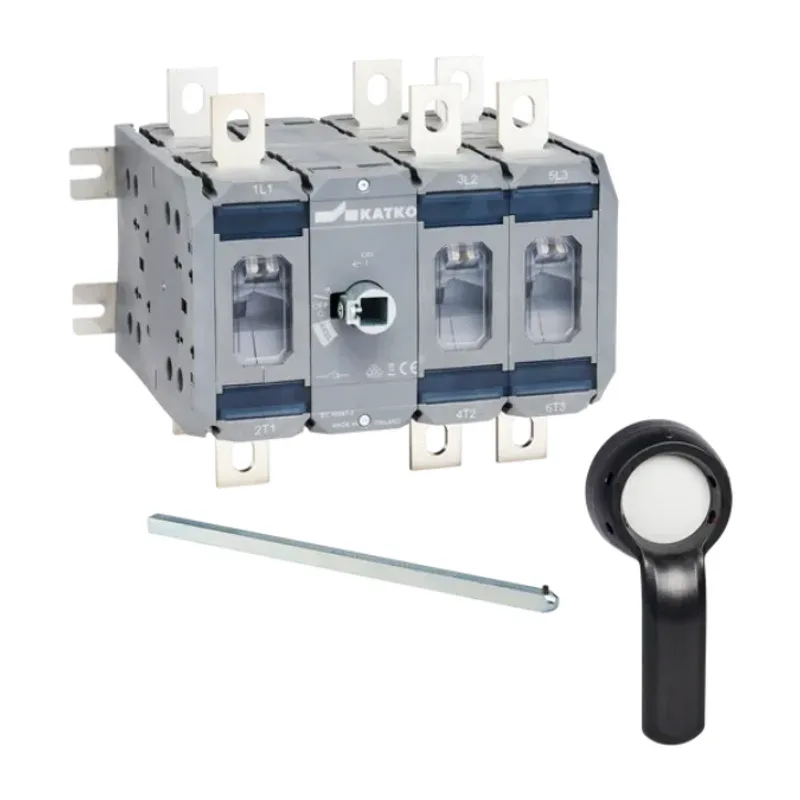

Cấu hình đầy đủ gồm thân cầu dao sáu cực, tay quay ngoài cửa tủ LKX100 và trục truyền động thép L200AD12T6. Người vận hành có thể đóng hoặc cách ly mạch điện từ bên ngoài cửa tủ mà không cần tiếp xúc trực tiếp với các phần dẫn điện bên trong.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, cầu dao chuyển nguồn, cầu dao cầu chì và các phụ kiện lắp đặt cho hệ thống điện công nghiệp. Lịch sử của Katko bắt đầu từ năm 1938 và hoạt động sản xuất công tắc điện được triển khai từ năm 1946.

Các sản phẩm của hãng được ứng dụng trong mạng phân phối điện, máy móc công nghiệp, hệ thống điều khiển động cơ và những công trình yêu cầu khả năng vận hành ổn định. Model KU 6200W L200AD12T6LKX100 mang đặc trưng của dòng LoadSafe với kết cấu đóng cắt cơ khí chắc chắn, thao tác trực diện từ cửa tủ và cấu hình phụ kiện đồng bộ.

Thông số kỹ thuật đã đối chiếu

Đặc tính	Thông số
Model	KU 6200W L200AD12T6LKX100
Loại thiết bị	Cầu dao cắt tải dạng xoay Load Break Switch
Số cực	6 cực
Dòng làm việc AC-21A tại 415V, 500V và 690V	200A
Dòng làm việc AC-22A tại 415V, 500V và 690V	200A
Dòng làm việc AC-23A tại 415V, 500V và 690V	200A
Công suất động cơ AC-23A tại 415V	110kW
Công suất động cơ AC-23A tại 500V	132kW
Công suất động cơ AC-23A tại 690V	160kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Dòng nhiệt định mức Ith	250A
Tiết diện cáp danh nghĩa dùng để xác lập thông số	95mm²
Cỡ bu lông đầu cực	M8
Mô-men siết đầu cực lớn nhất	15–22Nm
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	16.000 lần thao tác
Tay quay ngoài cửa tủ	LKX100
Trục truyền động	L200AD12T6, trục thép dài 200mm, tiết diện vuông 6mm
Mã sản phẩm của nhà sản xuất	20523
GTIN	6419410205235

Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời sáu cực bằng một cơ cấu truyền động chung, hạn chế tình trạng một cực còn duy trì kết nối khi những cực khác đã được ngắt.
• Khả năng cắt tải AC-23A phù hợp cho các mạch có tải động cơ, bao gồm hệ thống khởi động và điều khiển bơm công suất lớn.
• Tay quay LKX100 lắp bên ngoài cửa tủ giúp nhận biết và thao tác trạng thái đóng hoặc cách ly nguồn mà không cần mở tủ.
• Tay quay hỗ trợ khóa tại vị trí OFF, thuận tiện cho quy trình khóa và treo thẻ an toàn khi kiểm tra hoặc bảo trì hệ thống.
• Trục thép L200AD12T6 dài 200mm truyền chuyển động từ tay quay trên cửa tủ đến thân cầu dao bên trong, phù hợp với nhiều chiều sâu lắp đặt tủ điện.
• Cơ cấu liên động cửa giúp hạn chế mở cửa tủ khi cầu dao đang ở trạng thái đóng, nâng cao mức độ an toàn cho người vận hành.
• Điện áp cách điện và điện áp chịu xung cao hỗ trợ làm việc trong mạng điện công nghiệp có yêu cầu cách điện nghiêm ngặt.
• Độ bền cơ khí lớn, thích hợp cho các hệ thống cần thực hiện cô lập nguồn định kỳ trong quá trình kiểm tra và bảo dưỡng.

Lợi ích khi sử dụng trong tủ bơm PCCC

Trong tủ bơm PCCC, cầu dao cách ly tạo ra một điểm thao tác nguồn rõ ràng trước khi kỹ thuật viên kiểm tra contactor, bộ khởi động, rơ-le bảo vệ hoặc động cơ bơm. Khi tay quay được đưa về OFF, sáu tiếp điểm công suất được mở đồng thời để cô lập các dây dẫn đã đấu qua thiết bị.

Thiết kế sáu cực cho phép sử dụng trong hệ thống có sáu dây dẫn cần đóng cắt đồng bộ, chẳng hạn hai nhóm mạch ba pha hoặc một cấu trúc nguồn và tải đặc biệt được quy định trong hồ sơ thiết kế. Cách phân bổ các cực phải được kỹ sư điện xác định; không được tự ý ghép song song các cực để tăng dòng điện khi chưa có hướng dẫn của nhà sản xuất và tính toán kỹ thuật phù hợp.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cách ly và đóng cắt tải

Katko KU 6200W 6P 200A thực hiện hai nhiệm vụ chính: đóng hoặc cắt dòng điện trong điều kiện vận hành bình thường và tạo khoảng cách cách điện khi cần cô lập phần mạch phía tải. Thiết bị có thể được đặt ở đầu vào của tủ điều khiển hoặc tại vị trí phân đoạn được xác định trong bản vẽ điện.

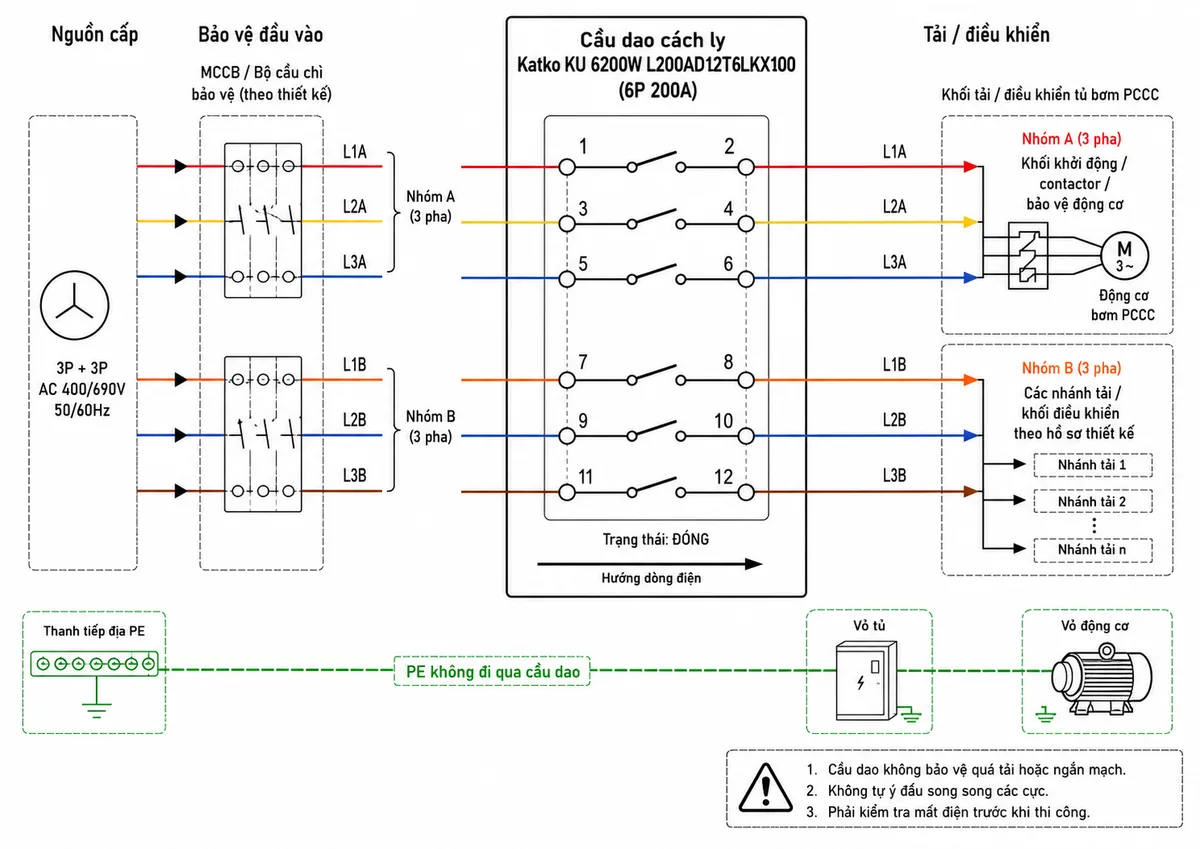

Sáu cực của cầu dao là sáu đường dẫn điện độc lập. Mỗi cực gồm một đầu vào và một đầu ra, thường được biểu diễn thành các cặp 1–2, 3–4, 5–6, 7–8, 9–10 và 11–12. Khi đấu dây, cần giữ đúng thứ tự nguồn và tải, sử dụng đầu cốt phù hợp, lắp vách ngăn hoặc nắp che cực khi thiết kế yêu cầu và siết đầu nối đúng mô-men.

Cầu dao cách ly không thay thế chức năng bảo vệ quá tải hoặc ngắn mạch. Phía nguồn cần có MCCB, cầu chì hoặc thiết bị bảo vệ được lựa chọn theo dòng ngắn mạch, tiết diện cáp và yêu cầu phối hợp bảo vệ của tủ. Mạch động cơ phía sau vẫn phải có contactor, rơ-le quá tải, bộ điều khiển bơm hoặc giải pháp bảo vệ động cơ tương ứng.

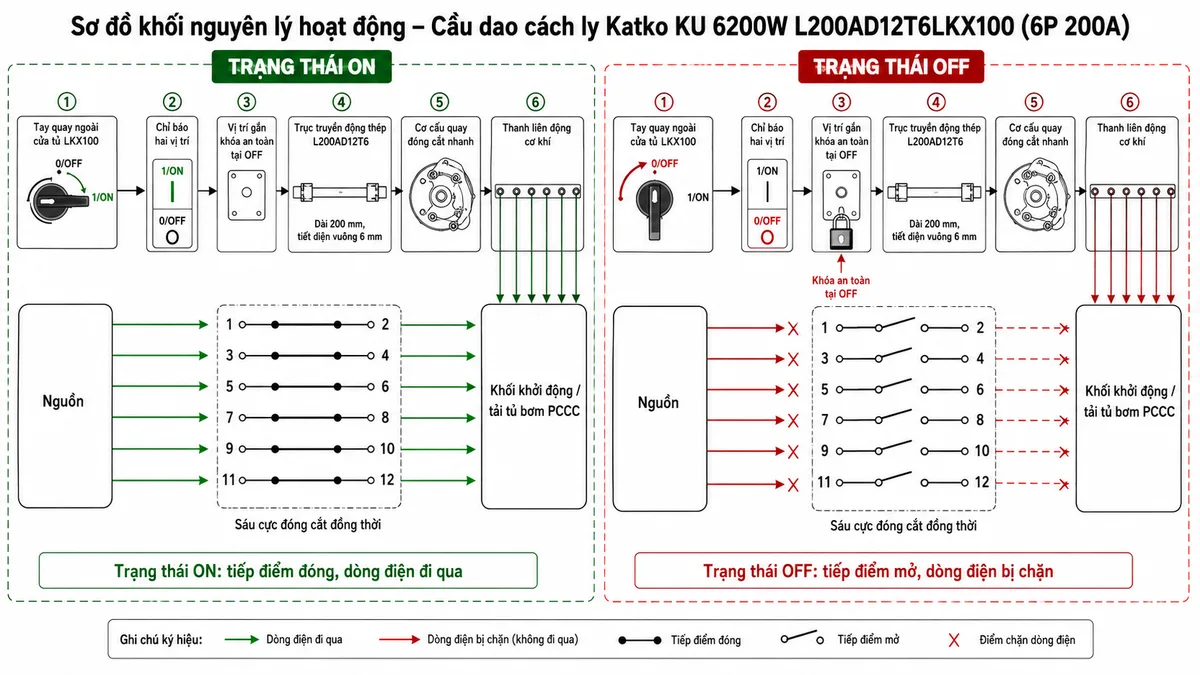

Nguyên lý truyền động cơ khí

Khi người vận hành xoay tay quay ngoài cửa tủ LKX100 từ vị trí 0/OFF sang 1/ON, mô-men xoắn được truyền qua trục thép L200AD12T6 đến cơ cấu đóng cắt bên trong thân cầu dao. Cơ cấu liên động cơ khí tác động đồng thời lên cả sáu cụm tiếp điểm.

Ở trạng thái ON, các tiếp điểm động tiếp xúc với tiếp điểm tĩnh, tạo sáu đường dẫn điện liên tục từ nguồn đến tải. Cơ cấu đóng cắt nhanh giúp quá trình chuyển trạng thái diễn ra dứt khoát, không phụ thuộc hoàn toàn vào tốc độ xoay tay của người vận hành.

Khi xoay tay quay về OFF, cơ cấu truyền động mở đồng thời sáu tiếp điểm, ngắt dòng điện trên toàn bộ các dây dẫn đã đấu qua cầu dao. Sau khi đưa về OFF, tay quay có thể được khóa để hạn chế việc đóng điện ngoài ý muốn trong thời gian bảo trì.

Ứng dụng tiêu biểu

• Làm cầu dao cách ly đầu vào cho tủ điều khiển bơm chữa cháy có cấu trúc sáu dây dẫn cần đóng cắt đồng thời.
• Cô lập hai nhóm mạch ba pha trong cùng một thao tác khi phương án thiết kế cho phép.
• Lắp trong tủ phân phối điện, tủ động lực và tủ điều khiển động cơ công suất lớn.
• Làm điểm cách ly cục bộ cho máy móc, dây chuyền sản xuất và hệ thống phụ trợ công nghiệp.
• Sử dụng trong mạng điện cần thao tác từ bên ngoài cửa tủ và khóa an toàn khi bảo trì.

Lưu ý khi lựa chọn và lắp đặt

Thông số 110kW của model này tương ứng với động cơ không đồng bộ ba pha tại 415V, 1500 vòng/phút và cấp sử dụng AC-23A theo dữ liệu của nhà sản xuất. Việc lựa chọn thực tế không nên chỉ dựa trên công suất danh nghĩa của động cơ mà còn phải xét điện áp mạng, dòng làm việc, chế độ khởi động, dòng khởi động, nhiệt độ trong tủ và phương án phối hợp với thiết bị bảo vệ phía trước.

Trước khi lắp đặt, phải cắt nguồn, khóa nguồn và kiểm tra xác nhận không còn điện. Cầu dao cần được cố định chắc chắn, căn chỉnh đồng tâm giữa thân cầu dao, trục L200AD12T6 và tay quay LKX100. Dây dẫn phải được bấm đầu cốt đúng kích thước và siết trong giới hạn mô-men do nhà sản xuất quy định.

Sau khi hoàn thành, cần kiểm tra thứ tự cực, khoảng cách cách điện, hoạt động của tay quay, chức năng liên động cửa và khả năng đóng mở đồng thời của sáu cực. Chỉ đưa hệ thống vào vận hành khi tất cả nắp che, vách ngăn pha và bộ phận bảo vệ của tủ đã được lắp đầy đủ.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua cầu dao cách ly Katko KU 6200W L200AD12T6LKX100 chính hãng có thể liên hệ thietbicodien để được kiểm tra đúng mã hàng, tư vấn cấu hình sáu cực và lựa chọn thiết bị phù hợp với tủ bơm PCCC.

thietbicodien hỗ trợ đối chiếu model, thông số tải, điện áp sử dụng, kích thước tủ và phương án phối hợp với MCCB, cầu chì, contactor hoặc bộ khởi động động cơ. Việc xác định đúng mã KU 6200W, tay quay LKX100 và trục L200AD12T6 giúp tránh nhầm lẫn với các phiên bản khác số cực, khác dòng điện hoặc khác chiều dài trục.

Câu hỏi thường gặp (FAQ)

Katko KU 6200W L200AD12T6LKX100 là cầu dao cách ly hay cầu dao chuyển nguồn?

Đây là cầu dao cắt tải kiêm chức năng cách ly với hai trạng thái ON và OFF. Sản phẩm không phải cầu dao chuyển nguồn có các vị trí 1-0-2.

Model KU 6200W có đúng là cầu dao sáu cực 200A không?

Có. Nhà sản xuất xác định đây là cầu dao LoadSafe sáu cực, có dòng làm việc 200A ở các cấp sử dụng AC-21A, AC-22A và AC-23A tại những mức điện áp được công bố.

Công suất 110kW được áp dụng trong điều kiện nào?

Mức 110kW áp dụng cho động cơ không đồng bộ ba pha tại 415V, 1500 vòng/phút theo cấp sử dụng AC-23A. Ở điện áp khác, công suất định mức do nhà sản xuất công bố cũng thay đổi.

Sáu cực của cầu dao có thể đấu song song để tăng dòng lên 400A không?

Không nên tự ý đấu song song các cực. Model được định mức 200A trên mỗi đường dẫn theo cấu hình đã thử nghiệm. Mọi phương án ghép song song phải có tài liệu cho phép của nhà sản xuất và tính toán phân phối dòng phù hợp.

Cầu dao KU 6200W có bảo vệ quá tải và ngắn mạch không?

Không. Thiết bị có chức năng đóng cắt tải và cách ly mạch điện. Hệ thống vẫn cần MCCB, cầu chì và thiết bị bảo vệ động cơ được lựa chọn theo tính toán kỹ thuật.

Model này có tay quay ngoài cửa tủ và trục truyền động không?

Có. Mã đầy đủ thể hiện cấu hình sử dụng tay quay ngoài cửa tủ LKX100 và trục thép L200AD12T6 dài 200mm. Cần kiểm tra chiều sâu thực tế của tủ trước khi lắp đặt.

Tay quay LKX100 có khóa được khi bảo trì không?

Tay quay LKX100 hỗ trợ khóa tại vị trí OFF, giúp thực hiện quy trình khóa và treo thẻ nhằm hạn chế đóng điện ngoài ý muốn. Người bảo trì vẫn phải xác nhận mất điện bằng thiết bị đo phù hợp trước khi làm việc.

Có thể dùng model này cho mọi tủ bơm PCCC 110kW không?

Không thể lựa chọn chỉ dựa trên công suất 110kW. Kỹ sư cần kiểm tra điện áp, dòng định mức động cơ, chế độ khởi động, số dây cần cách ly, dòng ngắn mạch dự kiến, thiết bị bảo vệ phía trước và yêu cầu của tiêu chuẩn áp dụng cho hệ thống PCCC.
