Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3315 LVK228LKX150 (3P 315A 160kW)

Cầu dao cách ly Katko KU 3315 LVK228LKX150 3P 315A 160kW

Cầu dao cách ly Katko KU 3315 LVK228LKX150 là cầu dao cắt tải dạng xoay 3 cực thuộc dòng LoadSafe KU, được thiết kế để đóng cắt và cách ly nguồn điện ba pha trong các tủ điện công nghiệp. Với dòng làm việc định mức 315A và khả năng điều khiển động cơ ba pha đến 160kW tại 400/415V theo cấp sử dụng AC-23A, sản phẩm phù hợp để tích hợp làm cầu dao nguồn cho tủ điều khiển bơm chữa cháy, tủ động lực và hệ thống phân phối điện công suất lớn.

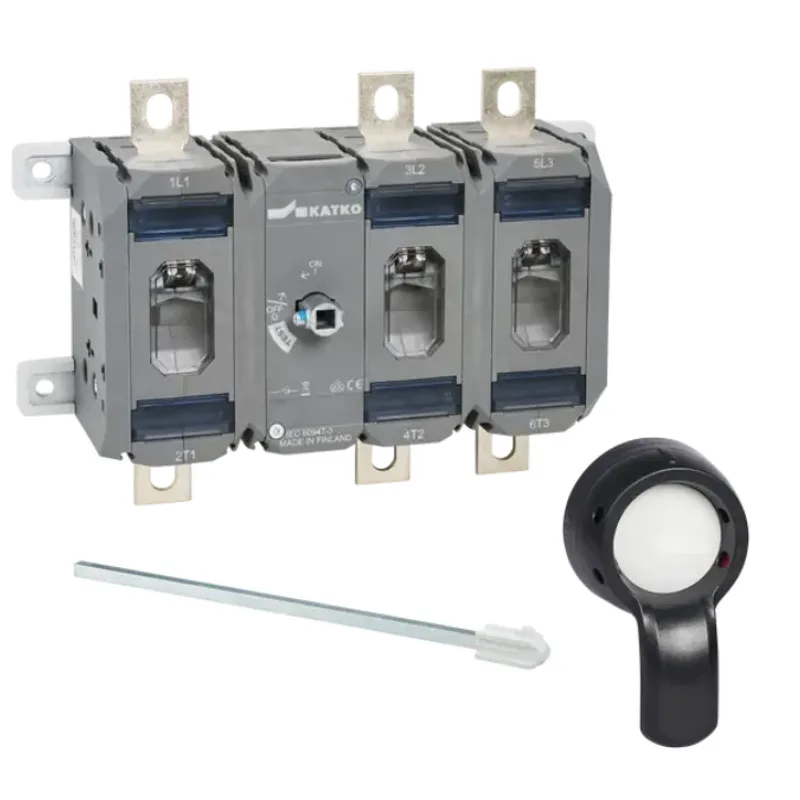

Bộ sản phẩm sử dụng cầu dao KU 3315 kết hợp với tay xoay ngoài cửa tủ LKX150 và trục truyền động thép LVK228 dài 228mm. Cấu hình này cho phép người vận hành đóng hoặc cách ly nguồn từ bên ngoài mà không phải mở cửa tủ điện, hỗ trợ nâng cao mức độ an toàn khi vận hành và bảo trì hệ thống.

Giới thiệu và nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt điện của Phần Lan, hoạt động trong lĩnh vực sản xuất cầu dao cách ly, cầu dao cắt tải, công tắc chuyển nguồn, cầu dao cầu chì và phụ kiện lắp đặt điện công nghiệp. Doanh nghiệp có lịch sử phát triển từ năm 1938 và tập trung vào các giải pháp đóng cắt có độ tin cậy cao cho nhà máy, công trình, hệ thống phân phối điện và các môi trường công nghiệp yêu cầu khắt khe.

Các sản phẩm LoadSafe của Katko được phát triển theo hướng kết cấu dễ lắp đặt, thao tác trực quan và có thể cấu hình với nhiều loại tay xoay, trục truyền động, tiếp điểm phụ, tấm ngăn pha hoặc nắp bảo vệ đầu cực. Vật liệu nhựa nhiệt dẻo không chứa halogen được sử dụng trên dòng KU có khả năng tái chế, góp phần giảm tác động môi trường trong suốt vòng đời thiết bị.

Model KU 3315 LVK228LKX150 mang cấu hình vận hành từ mặt trước, gồm thân cầu dao 3 cực, trục thép và tay xoay lắp ngoài cửa tủ. Đây là thiết bị dạng lắp trong tủ, không phải một bộ cầu dao đã có sẵn vỏ bảo vệ độc lập; cấp bảo vệ hoàn chỉnh phụ thuộc vào kết cấu tủ điện, cách lắp tay xoay và phương pháp đi cáp tại công trình.

Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời ba pha, giúp cô lập toàn bộ các dây pha L1, L2 và L3 khỏi bộ khởi động hoặc tải phía sau.
• Khả năng làm việc với dòng định mức 315A trong các cấp sử dụng AC-21A, AC-22A và AC-23A tại nhiều mức điện áp công nghiệp.
• Phù hợp với động cơ không đồng bộ ba pha công suất đến 160kW tại 400/415V theo đặc tính AC-23A.
• Tay xoay ngoài cửa tủ LKX150 giúp thao tác ON/OFF mà không cần tiếp xúc trực tiếp với các phần mang điện bên trong.
• Tay xoay có khả năng khóa ở vị trí OFF, hỗ trợ quy trình cô lập nguồn và khóa an toàn trong quá trình kiểm tra hoặc bảo trì.
• Trục LVK228 bằng thép có chiều dài 228mm và tiết diện 12 x 12mm, phù hợp với nhiều chiều sâu tủ điện công nghiệp.
• Cơ cấu truyền động dạng xoay tác động đồng thời lên cả ba cực, hạn chế tình trạng đóng hoặc mở không đồng bộ giữa các pha.
• Kết cấu mô-đun cho phép bổ sung tiếp điểm phụ, nắp che đầu cực, tấm ngăn pha và đầu nối cáp phù hợp với yêu cầu thiết kế.
• Cửa sổ quan sát trên từng cực hỗ trợ kiểm tra trực quan trạng thái của hệ thống tiếp điểm.
• Vật liệu nhựa nhiệt dẻo không chứa halogen, có khả năng tái chế và phù hợp với các ứng dụng công nghiệp yêu cầu độ bền lâu dài.

Thông số kỹ thuật tiêu biểu

Đặc tính	Giá trị
Model	KU 3315 LVK228LKX150
Mã sản phẩm Katko	30015
Loại thiết bị	Cầu dao cắt tải dạng xoay
Số cực	3 cực
Dòng nhiệt định mức	315A
Dòng làm việc AC-21A tại 400/415V, 500V và 690V	315A
Dòng làm việc AC-22A tại 400/415V, 500V và 690V	315A
Dòng làm việc AC-23A tại 400/415V, 500V và 690V	315A
Công suất động cơ AC-23A tại 400/415V	160kW
Công suất động cơ AC-23A tại 500V	200kW
Công suất động cơ AC-23A tại 690V	315kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Đầu cực	Bu lông M10
Tiết diện cáp danh định	185mm²
Độ bền cơ khí	10.000 lần thao tác
Phương thức vận hành	Vận hành từ mặt trước tủ
Tay xoay	LKX150 màu đen, vị trí 0-1
Trục truyền động	LVK228 bằng thép, dài 228mm, tiết diện 12 x 12mm

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm phòng cháy chữa cháy

Trong tủ điều khiển bơm chữa cháy, cầu dao cách ly 3P 315A thường được bố trí trên đường nguồn động lực ba pha, phía trước bộ khởi động, contactor, khởi động mềm hoặc hệ thống điều khiển động cơ. Nhiệm vụ chính của thiết bị là tạo điểm đóng cắt nguồn bằng tay và cách ly mạch điện khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị trong tủ.

Khi cầu dao ở vị trí ON, ba cực công suất cùng đóng để truyền điện từ nguồn L1, L2 và L3 đến bộ điều khiển và động cơ bơm. Khi chuyển về OFF, ba cực cùng mở, tạo khoảng cách cách ly giữa nguồn và tải. Người vận hành có thể khóa tay xoay ở vị trí OFF theo quy trình khóa và treo thẻ an toàn nhằm hạn chế việc cấp điện trở lại ngoài ý muốn.

Katko KU 3315 LVK228LKX150 không thay thế MCCB, cầu chì, rơ-le quá tải hoặc thiết bị bảo vệ động cơ. Hệ thống vẫn phải có thiết bị bảo vệ ngắn mạch, quá dòng và các chức năng bảo vệ cần thiết được lựa chọn theo dòng sự cố, tiết diện cáp, đặc tính động cơ và hồ sơ thiết kế PCCC của công trình.

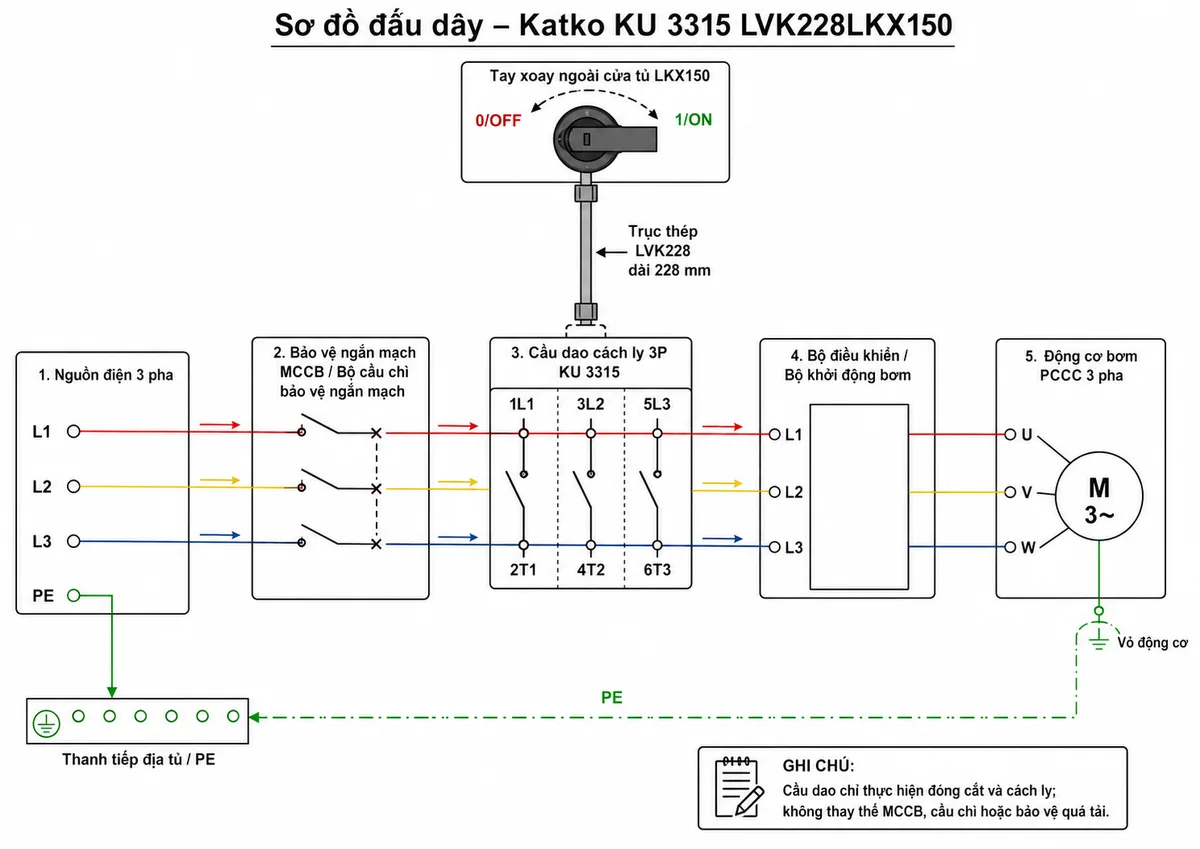

Sơ đồ đấu dây và kết nối

Ba dây pha từ nguồn được đưa qua MCCB hoặc cầu chì bảo vệ trước khi kết nối vào các đầu vào 1L1, 3L2 và 5L3 của cầu dao. Các đầu ra 2T1, 4T2 và 6T3 được nối đến bộ khởi động hoặc bộ điều khiển động cơ bơm. Dây PE phải được nối trực tiếp đến thanh tiếp địa của tủ và vỏ động cơ, không đi qua tiếp điểm của cầu dao 3 cực.

Việc lựa chọn MCCB, cầu chì dự phòng, tiết diện cáp, đầu cos và mô-men siết phải được thực hiện bởi kỹ sư điện có chuyên môn. Trước khi đấu nối cần ngắt nguồn hoàn toàn, thực hiện khóa và treo thẻ, kiểm tra hết điện bằng thiết bị đo phù hợp, đồng thời bảo đảm các đầu cực được che chắn sau khi hoàn thành.

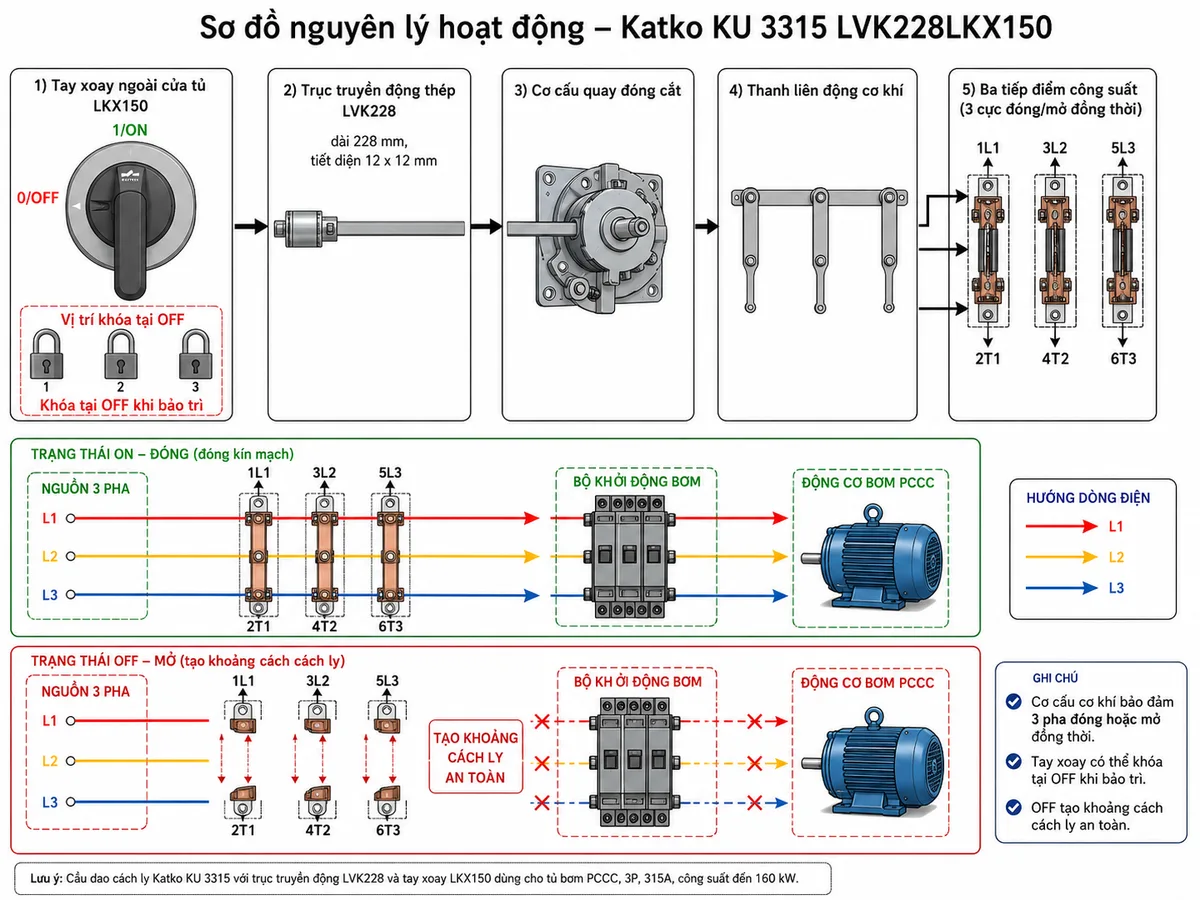

Nguyên lý truyền động và đóng cắt

Khi người vận hành xoay tay xoay LKX150, chuyển động quay được truyền qua trục thép LVK228 đến cơ cấu vận hành ở mặt trước thân cầu dao. Cơ cấu này tác động lên thanh liên động chung để đóng hoặc mở đồng thời ba bộ tiếp điểm công suất.

Ở vị trí 1 hoặc ON, các tiếp điểm 1L1-2T1, 3L2-4T2 và 5L3-6T3 được đóng, cho phép dòng điện ba pha truyền đến tải. Khi xoay về vị trí 0 hoặc OFF, cơ cấu đóng cắt mở đồng thời cả ba tiếp điểm, cô lập tải khỏi nguồn. Tay xoay có thể được khóa tại OFF để hỗ trợ kiểm soát trạng thái cách ly trong quá trình bảo trì.

Ứng dụng phù hợp

• Làm cầu dao nguồn chính cho tủ điều khiển bơm PCCC 3 pha có dòng vận hành phù hợp.
• Cách ly nguồn cho động cơ bơm chữa cháy, bơm cấp nước và các hệ thống bơm công nghiệp.
• Tủ khởi động trực tiếp, khởi động sao tam giác, khởi động mềm hoặc tủ điều khiển động cơ.
• Tủ phân phối điện hạ áp và tủ động lực trong nhà máy.
• Máy móc, dây chuyền sản xuất và thiết bị công nghiệp cần điểm cách ly nguồn bằng tay.
• Các tủ điện yêu cầu tay xoay lắp ngoài cửa và thân cầu dao bố trí sâu bên trong.

Phụ kiện có thể sử dụng

Tùy theo yêu cầu thiết kế, cầu dao có thể kết hợp với tiếp điểm phụ 1.V160KU hoặc 2.V160KU để gửi tín hiệu trạng thái về mạch điều khiển; nắp che đầu cực LS400F hoặc LS400H để tăng khả năng che chắn; tấm ngăn pha VS400; đầu nối dành cho cáp đồng hoặc cáp nhôm; tay xoay vàng đỏ và các loại trục có chiều dài khác.

Các phụ kiện không mặc định có trong mọi cấu hình đặt hàng. Cần kiểm tra danh mục cung cấp và bản vẽ tủ trước khi lựa chọn để bảo đảm đúng kích thước, đúng phương án đấu nối và tương thích với thiết bị.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Katko KU 3315 LVK228LKX150 chính hãng cho tủ bơm PCCC, tủ động lực hoặc hệ thống phân phối điện có thể liên hệ thietbicodien để được tư vấn cấu hình sản phẩm, tay xoay, trục truyền động và phụ kiện lắp đặt phù hợp.

thietbicodien hỗ trợ kiểm tra mã hàng, đối chiếu thông số theo catalogue, lựa chọn phụ kiện tương thích và tư vấn phương án tích hợp thiết bị vào tủ điện. Khi đặt hàng, khách hàng nên cung cấp điện áp hệ thống, công suất động cơ, dòng tải, chiều sâu tủ, loại cáp và yêu cầu về tiếp điểm phụ để được xác định cấu hình chính xác.

Câu hỏi thường gặp (FAQ)

Katko KU 3315 LVK228LKX150 là cầu dao cách ly hay cầu dao cắt tải?

Thiết bị được Katko phân loại là Load Break Switch, tức cầu dao có khả năng đóng cắt tải trong phạm vi đặc tính định mức. Khi được lắp đúng trong tủ điện, sản phẩm đồng thời tạo điểm cách ly bằng tay cho ba dây pha nên thường được gọi là cầu dao cách ly hoặc isolator.

Sản phẩm có dùng được cho động cơ bơm PCCC 160kW không?

Có. Catalogue của nhà sản xuất công bố công suất vận hành động cơ ba pha theo AC-23A là 160kW tại 400/415V. Tuy nhiên, kỹ sư thiết kế vẫn phải kiểm tra dòng làm việc thực tế, dòng khởi động, chế độ khởi động, điều kiện môi trường và yêu cầu của hồ sơ PCCC trước khi lựa chọn.

Model KU 3315 LVK228LKX150 có bao gồm tay xoay và trục không?

Tên cấu hình cho biết sản phẩm sử dụng tay xoay ngoài cửa tủ LKX150 và trục truyền động LVK228. Khi đặt hàng cần xác nhận lại phạm vi cung cấp với thietbicodien để bảo đảm bộ hàng giao thực tế có đầy đủ thân cầu dao, tay xoay, trục và các chi tiết lắp đặt cần thiết.

Trục LVK228 có kích thước như thế nào?

LVK228 là trục truyền động bằng thép dài 228mm, có tiết diện 12 x 12mm. Trục nối tay xoay ngoài cửa với cơ cấu vận hành trên thân cầu dao.

Tay xoay LKX150 có khóa ở vị trí OFF được không?

Có. Tay xoay ngoài của dòng LoadSafe được thiết kế để có thể khóa tại vị trí OFF, hỗ trợ quy trình khóa và treo thẻ an toàn khi bảo trì. Người vận hành vẫn phải kiểm tra hết điện trước khi thực hiện công việc bên trong tủ.

Cầu dao có bảo vệ ngắn mạch và quá tải cho động cơ không?

Không. KU 3315 thực hiện chức năng đóng cắt và cách ly. Hệ thống phải sử dụng MCCB hoặc cầu chì để bảo vệ ngắn mạch và trang bị rơ-le quá tải hoặc bộ bảo vệ động cơ phù hợp theo thiết kế.

Đây có phải là một bộ cầu dao đóng hộp IP66 hoàn chỉnh không?

Không. KU 3315 LVK228LKX150 là cấu hình cầu dao lắp trong tủ với tay xoay và trục vận hành ngoài cửa. Cấp bảo vệ của hệ thống hoàn chỉnh phụ thuộc vào loại tủ, cách gia công cửa, gioăng tay xoay, đầu cáp và phương pháp lắp đặt.

Có thể lắp thêm tiếp điểm phụ báo trạng thái không?

Có. Dòng KU 315-400A hỗ trợ các tiếp điểm phụ tương thích như 1.V160KU và 2.V160KU. Tiếp điểm phụ có thể được dùng để báo trạng thái ON/OFF, liên động mạch điều khiển hoặc truyền tín hiệu về hệ thống giám sát.
