Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6250W L200AD12T6LKX100 (6P 250A 132kW)

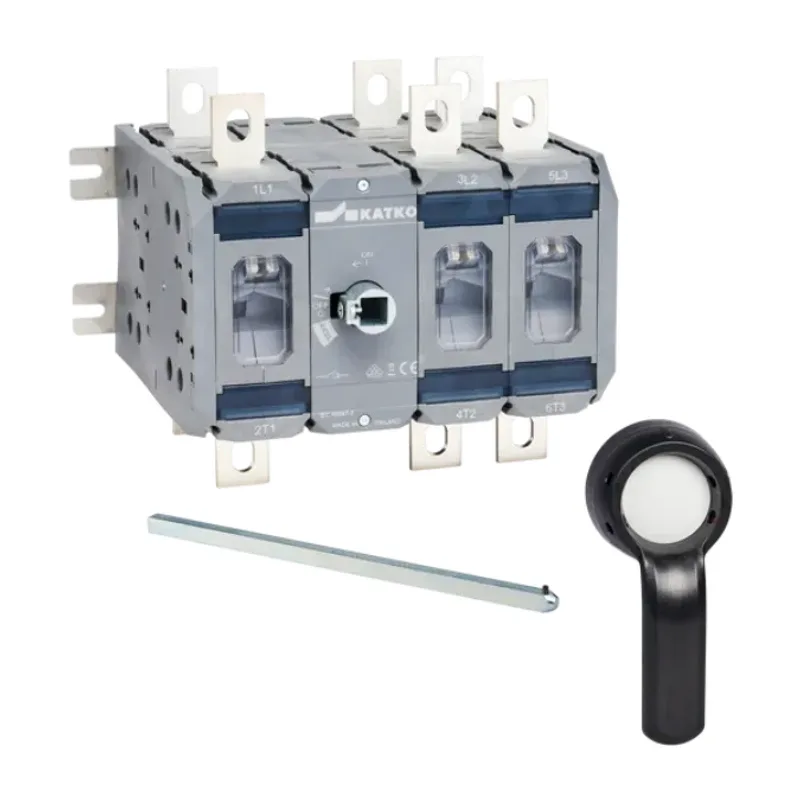

Giới thiệu cầu dao cách ly Katko KU 6250W L200AD12T6LKX100 6P 250A 132kW

Cầu dao cách ly Katko KU 6250W L200AD12T6LKX100 là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe KU, được thiết kế với 6 cực công suất, dòng định mức 250A và khả năng vận hành tải động cơ đến 132kW tại 400/415V theo cấp sử dụng AC-23A. Sản phẩm phù hợp để lắp trong tủ điện công nghiệp, đặc biệt là các hệ thống cần cô lập đồng thời nhiều dây dẫn như tủ điều khiển bơm phòng cháy chữa cháy, tủ động lực và hệ thống điều khiển động cơ công suất lớn.

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, chuyên phát triển cầu dao cách ly, cầu dao cắt tải, switch fuse và các giải pháp an toàn điện công nghiệp. Hãng bắt đầu sản xuất thiết bị đóng cắt điện từ năm 1946 và hiện cung cấp sản phẩm cho nhiều lĩnh vực như phân phối điện, công nghiệp nặng, xử lý nước, năng lượng, hàng hải và môi trường vận hành yêu cầu độ tin cậy cao.

Model KU 6250W L200AD12T6LKX100 sử dụng cơ cấu vận hành phía trước thông qua tay quay ngoài cửa tủ LKX100 và trục truyền động thép L200AD12T6. Cấu hình này cho phép người vận hành đóng hoặc cô lập nguồn mà không cần tiếp xúc trực tiếp với phần mang điện bên trong tủ.

Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời sáu cực công suất

Cấu trúc cầu dao cách ly 6P 250A cho phép sáu tiếp điểm chính được điều khiển đồng bộ bằng một cơ cấu truyền động duy nhất. Khi chuyển tay quay sang vị trí OFF, toàn bộ sáu cực được mở đồng thời, giúp cô lập các dây dẫn thuộc mạch lực theo đúng thiết kế của tủ điện.

Khả năng vận hành tải động cơ công suất lớn

Theo dữ liệu kỹ thuật của Katko, thiết bị đạt dòng vận hành 250A ở cấp sử dụng AC-23A tại 400/415V và tương ứng với công suất động cơ lồng sóc ba pha 132kW. Đây là đặc tính phù hợp với các ứng dụng cô lập động cơ bơm PCCC 132kW, với điều kiện dòng tải, chế độ vận hành và thiết bị bảo vệ của hệ thống đã được kỹ sư thiết kế kiểm tra.

Tay quay ngoài cửa tủ và trục truyền động đi kèm

Bộ sản phẩm sử dụng tay quay LKX100 có chỉ thị vị trí 0–1 rõ ràng và trục thép L200AD12T6 dài 200mm. Tay quay được lắp trên cánh tủ, còn thân cầu dao được đặt bên trong, tạo khoảng cách an toàn giữa người thao tác và mạch lực.

Cơ cấu tay quay có chức năng liên động cửa tủ, hạn chế việc mở cửa khi cầu dao đang ở vị trí ON. Việc vô hiệu hóa liên động, nếu cần trong quá trình kiểm tra kỹ thuật, chỉ nên được thực hiện bởi nhân sự điện có chuyên môn và theo quy trình an toàn của hệ thống.

Kết cấu bền và thích hợp cho môi trường công nghiệp

Thân cầu dao sử dụng vật liệu nhựa nhiệt dẻo không halogen, cấp chống cháy V0 và có khả năng tái chế. Kết cấu mô-đun hỗ trợ bố trí cơ cấu truyền động linh hoạt, đồng thời cho phép bổ sung tiếp điểm phụ, nắp che đầu cực hoặc tấm ngăn pha tùy theo yêu cầu của tủ điện.

Thông số kỹ thuật tham khảo

Đặc tính	Giá trị
Loại thiết bị	Cầu dao cắt tải dạng xoay
Số cực công suất	6 cực
Dòng vận hành AC-21A tại 400/415V	250A
Dòng vận hành AC-22A tại 400/415V	250A
Dòng vận hành AC-23A tại 400/415V	250A
Công suất động cơ AC-23A tại 400/415V	132kW
Công suất động cơ AC-23A tại 500V	160kW
Công suất động cơ AC-23A tại 690V	250kW
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Dòng nhiệt định mức Ith	315A
Dòng chịu đựng ngắn hạn Icw trong 1 giây	8kA
Độ bền cơ khí	16.000 lần thao tác
Đầu cực công suất	Bu lông M8
Tiết diện cáp danh nghĩa tham chiếu	120mm², dây đồng
Mô-men siết đầu cực	15–22Nm
Tay quay ngoài cửa tủ	LKX100 màu đen, vị trí 0–1
Cấp bảo vệ của tay quay LKX100	IP66NW
Trục truyền động	L200AD12T6, thép, dài 200mm, tiết diện 6mm
Phụ kiện tiêu chuẩn theo cấu hình model	Tay quay ngoài LKX100 và trục L200AD12T6

Các giá trị trên được dùng để nhận diện và lựa chọn thiết bị. Khả năng sử dụng thực tế phải được kiểm tra theo điện áp hệ thống, dòng định mức của động cơ, dòng khởi động, phương pháp khởi động, tiết diện cáp, nhiệt độ tủ và cấp phối hợp bảo vệ ngắn mạch.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ điều khiển bơm chữa cháy, cầu dao cách ly cho tủ bơm PCCC có nhiệm vụ tạo điểm đóng cắt và cô lập thủ công giữa phần nguồn, bộ khởi động hoặc các dây dẫn động lực của động cơ theo sơ đồ thiết kế. Cấu hình sáu cực đặc biệt hữu ích khi hệ thống yêu cầu ngắt đồng thời sáu dây dẫn, chẳng hạn mạch có sáu đầu dây động cơ hoặc hai nhóm mạch ba pha cần được cô lập đồng bộ.

Thiết bị không tự tạo mạch khởi động sao–tam giác và cũng không tự chuyển đổi giữa hai nguồn điện. Cách phân bổ sáu cực phải được xác định từ sơ đồ nguyên lý của từng tủ, không nên mặc định đấu thành hai bộ ba pha nếu chưa có hồ sơ thiết kế.

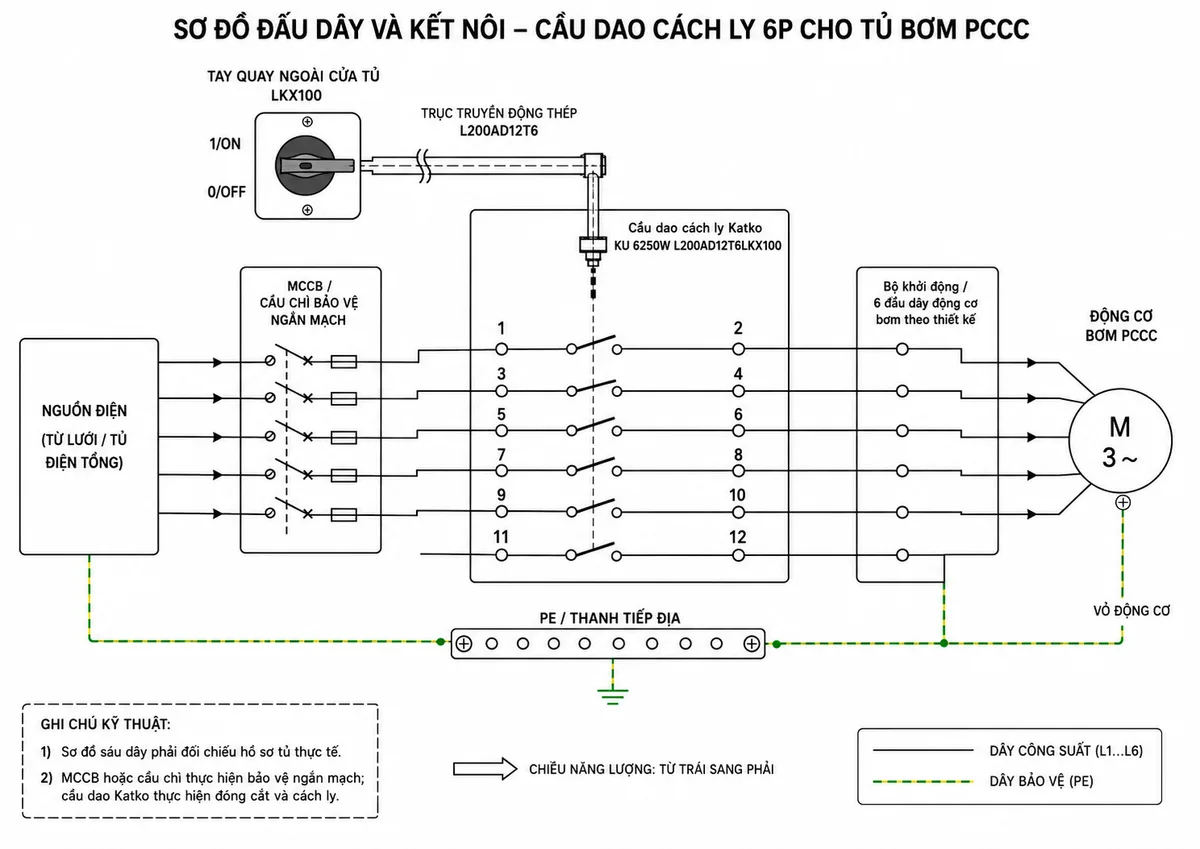

Sơ đồ đấu dây và phối hợp bảo vệ

Nguồn cấp cho cầu dao cần được bảo vệ bằng MCCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch phù hợp. Sau cầu dao, mạch điện có thể đi đến contactor, bộ khởi động sao–tam giác, khởi động mềm, biến tần hoặc trực tiếp đến các đầu dây động cơ tùy cấu trúc của tủ bơm.

Đối với cấu hình sáu cực, mỗi dây dẫn phải đi qua một cặp tiếp điểm riêng và được đánh dấu nhất quán ở cả phía nguồn lẫn phía tải. Dây PE không được đóng cắt qua cầu dao mà phải nối liên tục đến thanh tiếp địa và vỏ động cơ.

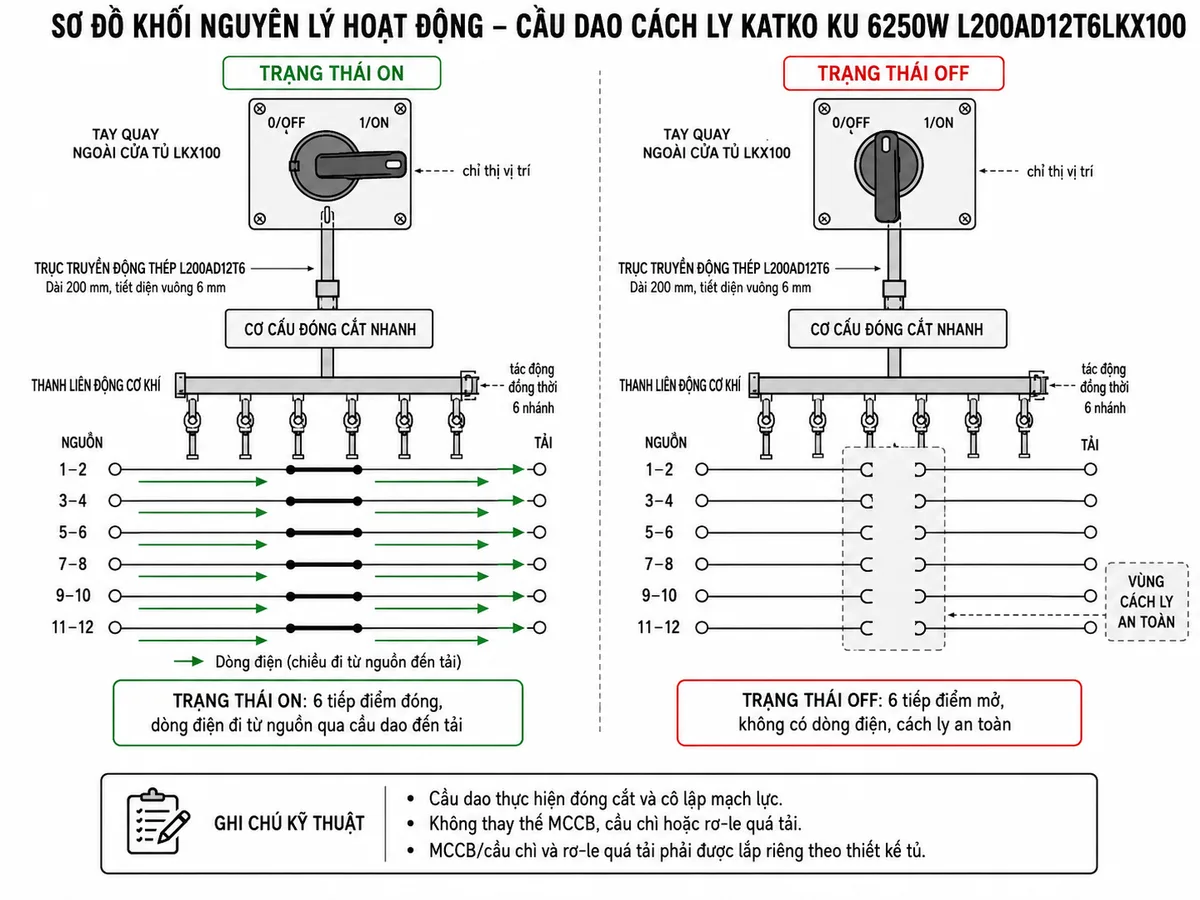

Nguyên lý hoạt động

Khi người vận hành xoay tay quay LKX100 từ vị trí 0/OFF sang 1/ON, mô-men xoắn được truyền qua trục thép L200AD12T6 đến cơ cấu đóng cắt bên trong cầu dao. Cơ cấu tác động nhanh điều khiển thanh liên động, làm sáu tiếp điểm công suất đóng gần như đồng thời và tạo đường dẫn điện đến tải.

Khi tay quay được chuyển về vị trí 0/OFF, thanh liên động kéo sáu tiếp điểm về trạng thái mở. Khoảng cách cách điện giữa các tiếp điểm tạo điểm cô lập nhìn nhận được qua chỉ thị vị trí của tay quay, hỗ trợ công tác kiểm tra và bảo trì tủ điện.

Do tốc độ dịch chuyển của tiếp điểm chủ yếu do cơ cấu đóng cắt quyết định, thao tác không phụ thuộc hoàn toàn vào tốc độ xoay tay của người vận hành. Đặc tính này giúp quá trình đóng hoặc ngắt tải nhất quán hơn và hạn chế thời gian hồ quang kéo dài tại tiếp điểm.

Ứng dụng phù hợp

• Làm cầu dao cách ly chính trong tủ điều khiển bơm chữa cháy công suất lớn.
• Cô lập sáu dây dẫn của động cơ hoặc mạch động lực theo thiết kế tủ.
• Lắp trong tủ khởi động sao–tam giác, khởi động mềm hoặc hệ thống điều khiển động cơ.
• Đóng cắt tải trong tủ phân phối điện và dây chuyền công nghiệp.
• Tạo điểm cô lập an toàn phục vụ kiểm tra, sửa chữa và bảo trì thiết bị.

Lưu ý khi lựa chọn và lắp đặt

• Không chọn cầu dao chỉ dựa vào công suất 132kW; cần kiểm tra dòng định mức trên nhãn động cơ và cấp sử dụng thực tế.
• Phải lắp MCCB hoặc cầu chì có đặc tính và khả năng cắt phù hợp ở phía trước cầu dao.
• Dùng rơ-le quá tải, bảo vệ mất pha, ngược pha và các bảo vệ chuyên dụng theo yêu cầu của tủ bơm PCCC.
• Siết đầu cực đúng mô-men, sử dụng đầu cốt phù hợp và kiểm tra lại sau giai đoạn vận hành ban đầu.
• Không đóng cắt dây PE; dây tiếp địa phải luôn được duy trì liên tục.
• Trước khi bảo trì phải chuyển cầu dao về OFF, cô lập toàn bộ nguồn liên quan, thực hiện khóa và treo thẻ nếu hệ thống cho phép, sau đó xác nhận hết điện bằng thiết bị đo phù hợp.

Cam kết và nơi mua cầu dao Katko chính hãng

Khi lựa chọn Katko KU 6250W L200AD12T6LKX100 chính hãng, khách hàng cần kiểm tra đầy đủ model, số cực, dòng điện, tay quay, chiều dài trục và các phụ kiện cần thiết như tiếp điểm phụ, nắp che đầu cực hoặc tấm ngăn pha. Việc đối chiếu đúng cấu hình giúp tránh nhầm lẫn với phiên bản tay quay trực tiếp KU 6250W SV hoặc các model 3P, 4P và 8P cùng dòng sản phẩm.

thietbicodien hỗ trợ khách hàng kiểm tra mã hàng, lựa chọn cấu hình theo bản vẽ tủ, đối chiếu tài liệu kỹ thuật và tư vấn phối hợp cầu dao với MCCB, cầu chì, contactor cùng hệ thống bảo vệ động cơ. Đặt mua cầu dao cách ly Katko chính hãng cho tủ bơm PCCC tại thietbicodien để được hỗ trợ lựa chọn đúng thiết bị cho công trình.

Câu hỏi thường gặp (FAQ)

Katko KU 6250W L200AD12T6LKX100 là cầu dao cách ly hay MCCB?

Đây là cầu dao cắt tải và cách ly 6 cực, không phải MCCB. Thiết bị dùng để đóng cắt và tạo điểm cô lập thủ công; chức năng bảo vệ quá tải và ngắn mạch phải do MCCB, cầu chì hoặc thiết bị bảo vệ chuyên dụng đảm nhiệm.

Thông số 132kW của sản phẩm được áp dụng ở điện áp nào?

Công suất 132kW là giá trị vận hành động cơ lồng sóc ba pha ở cấp sử dụng AC-23A tại điện áp 400/415V. Ở các điện áp khác, công suất tham chiếu thay đổi và phải được đối chiếu với bảng kỹ thuật cùng thông số thực tế của động cơ.

Tại sao cầu dao cho động cơ ba pha lại có sáu cực?

Sáu cực cho phép cô lập đồng thời sáu dây dẫn. Cấu hình này có thể được dùng cho động cơ có sáu đầu dây, một số mạch khởi động sao–tam giác hoặc hai nhóm mạch ba pha, nhưng cách đấu cụ thể phải tuân theo sơ đồ thiết kế của tủ điện.

Bộ KU 6250W L200AD12T6LKX100 có đi kèm tay quay và trục không?

Theo cấu hình model của Katko, phiên bản này sử dụng và được cung cấp cùng tay quay ngoài cửa tủ LKX100 cùng trục thép L200AD12T6 dài 200mm. Đây là điểm khác với phiên bản KU 6250W SV sử dụng tay quay trực tiếp trên thân cầu dao.

Tay quay LKX100 có phù hợp lắp ngoài cửa tủ không?

Có. LKX100 được thiết kế cho vận hành ngoài cửa tủ, có chỉ thị 0–1 và cấp bảo vệ IP66NW. Cấp bảo vệ này áp dụng cho cụm tay quay khi được lắp đúng hướng dẫn; cấp bảo vệ tổng thể của tủ còn phụ thuộc vỏ tủ, gioăng, lỗ khoét và chất lượng thi công.

Cầu dao có tự bảo vệ động cơ khi quá tải hoặc mất pha không?

Không. Cầu dao không thay thế rơ-le quá tải, bộ bảo vệ mất pha, MCCB hoặc cầu chì. Tủ bơm PCCC cần được trang bị hệ thống bảo vệ và điều khiển riêng theo thiết kế, tiêu chuẩn áp dụng và yêu cầu vận hành của công trình.

Có thể lắp thêm tiếp điểm phụ cho model này không?

Có thể sử dụng các tiếp điểm phụ tương thích như loại 1NO/1NC hoặc 2NO/2NC để đưa tín hiệu trạng thái về mạch điều khiển, đèn báo hoặc hệ thống giám sát. Số lượng và cách lắp phải được kiểm tra theo không gian tủ và cấu hình cầu dao thực tế.

Cần lưu ý gì trước khi đặt mua sản phẩm?

Cần xác nhận đúng mã KU 6250W L200AD12T6LKX100, số cực 6P, dòng 250A, điện áp hệ thống, công suất và dòng động cơ, chiều sâu tủ, vị trí lắp tay quay, yêu cầu phụ kiện cùng sơ đồ sáu dây. Không nên thay thế bằng model gần giống nếu chưa được kỹ sư thiết kế chấp thuận.
