Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8315 LVK228LKX150 (8P 315A 160kW)

1. Giới thiệu cầu dao cách ly Katko KU 8315 LVK228LKX150

Cầu dao cách ly Katko KU 8315 LVK228LKX150 là thiết bị đóng cắt tải thuộc dòng LoadSafe, được thiết kế cho các hệ thống điện công nghiệp cần khả năng cô lập nguồn rõ ràng, vận hành tin cậy và chịu tải cao. Sản phẩm có cấu hình tám cực, dòng định mức 315 A, phù hợp với mạch động cơ ba pha công suất 160 kW tại 415 V theo cấp sử dụng AC-23A.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan. Tiền thân của doanh nghiệp được thành lập từ năm 1938 và sau đó tập trung phát triển cầu dao cắt tải, cầu dao cách ly, cầu dao chuyển nguồn, cầu chì cách ly cùng các phụ kiện lắp đặt công nghiệp. Các sản phẩm KATKO được phát triển cho những ứng dụng yêu cầu độ bền, khả năng vận hành ổn định và an toàn trong quá trình bảo trì hệ thống điện.

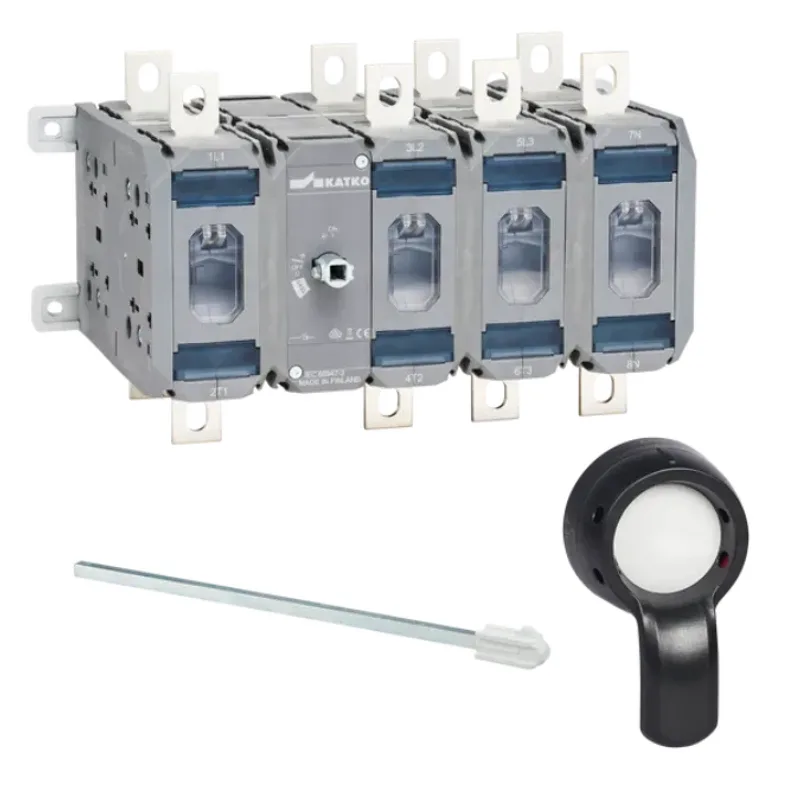

Model KU 8315 LVK228LKX150 được cung cấp theo cấu hình gồm thân cầu dao tám cực, trục truyền động bằng thép LVK228 và tay xoay ngoài cửa tủ LKX150. Cấu hình này đặc biệt thích hợp để lắp trong tủ điều khiển bơm chữa cháy, tủ phân phối công suất lớn, tủ động lực và các hệ thống cần thao tác đóng hoặc cách ly nguồn từ bên ngoài cánh tủ.

2. Ưu điểm và tính năng nổi bật

• Đóng cắt và cách ly tải công suất lớn: thiết bị thuộc nhóm load break switch, cho phép thao tác đóng cắt thủ công trong điều kiện tải phù hợp với cấp sử dụng đã công bố.
• Tám cực vận hành đồng thời: hai cụm tiếp điểm bốn cực được liên kết cơ khí để chuyển trạng thái đồng bộ, hạn chế tình trạng một phần mạch đã ngắt trong khi phần còn lại vẫn dẫn điện.
• Tay xoay ngoài cửa tủ LKX150: người vận hành có thể chuyển trạng thái 0/OFF hoặc 1/ON mà không cần mở cửa tủ điện.
• Hỗ trợ khóa an toàn LOTO: tay xoay có ba vị trí lắp ổ khóa tại trạng thái OFF, giúp kiểm soát nguồn trong quá trình kiểm tra, bảo trì hoặc sửa chữa.
• Trục truyền động bằng thép: phụ kiện LVK228 truyền chuyển động từ tay xoay trên cửa tủ đến cơ cấu đóng cắt bên trong, phù hợp với nhiều thiết kế chiều sâu tủ điện.
• Độ bền vận hành cao: cơ cấu quay được thiết kế cho số lần thao tác cơ khí lớn, phù hợp với môi trường công nghiệp cần sử dụng lâu dài.
• Khả năng mở rộng tín hiệu trạng thái: có thể lắp thêm tiếp điểm phụ tương thích để đưa tín hiệu ON, OFF hoặc trạng thái kiểm tra về đèn báo, bộ điều khiển hay PLC.

Thông số kỹ thuật đã được xác minh

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải dạng quay
Số cực	8 cực, cấu hình hai cụm 4 cực liên động
Dòng làm việc AC-23A tại 415 V	315 A
Dòng làm việc AC-23A tại 500 V	315 A
Dòng làm việc AC-23A tại 690 V	315 A
Công suất động cơ AC-23A tại 415 V	160 kW
Công suất động cơ AC-23A tại 500 V	200 kW
Công suất động cơ AC-23A tại 690 V	315 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	13,5 kA
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	10000 lần thao tác
Tiết diện cáp dùng cho giá trị danh định	185 mm²
Kích thước bu-lông đầu cực	M10
Mô-men siết đầu cực	30–44 Nm
Trục truyền động	LVK228, thép, dài 228 mm
Tay xoay	LKX150, màu đen, vị trí 0–1
Cấp bảo vệ của tay xoay LKX150	IP66NW
Khả năng khóa tại OFF	Ba vị trí lắp ổ khóa

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm phòng cháy chữa cháy

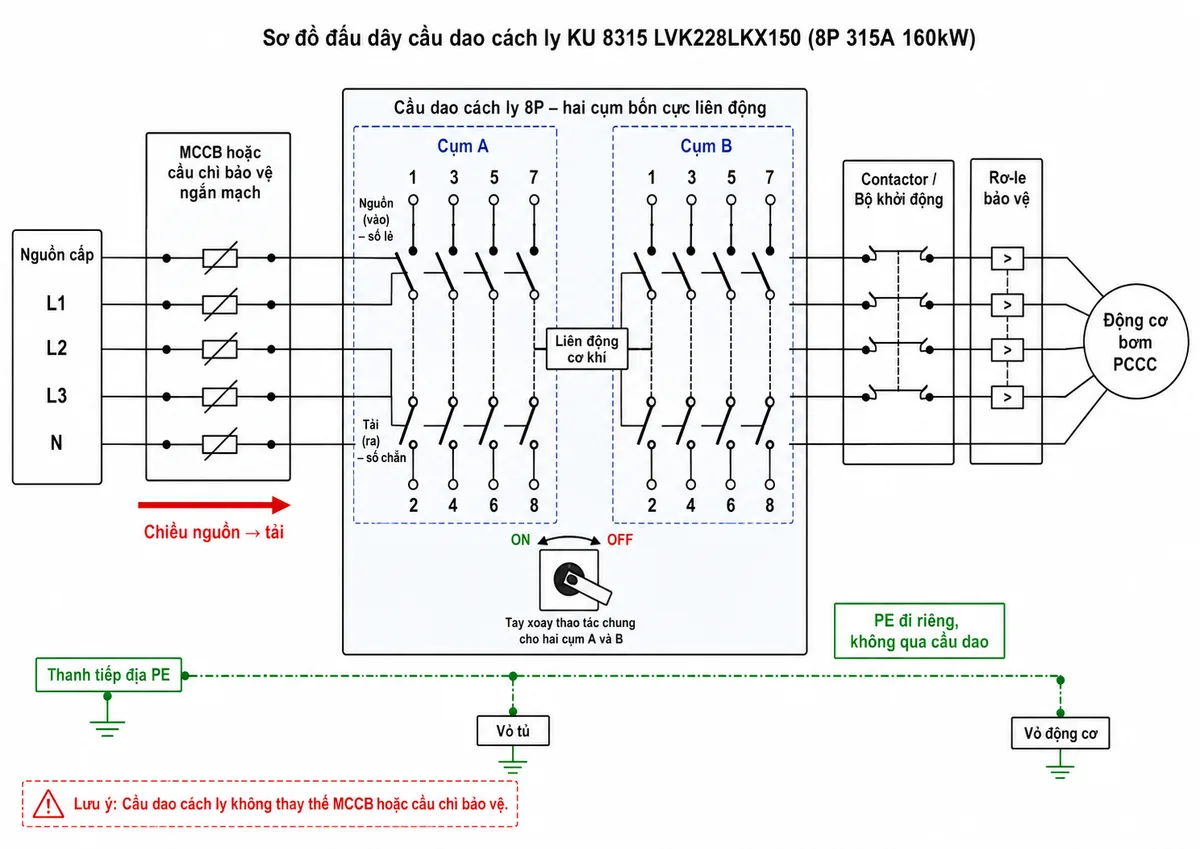

Trong tủ điều khiển bơm, cầu dao cách ly 8P 315A được bố trí trên đường cấp nguồn để tạo điểm đóng cắt và cô lập điện bằng tay. Khi cần kiểm tra hoặc bảo trì, người vận hành đưa tay xoay về OFF, xác nhận nguồn đã được ngắt và khóa tay xoay theo quy trình LOTO trước khi làm việc.

Thiết bị không thay thế chức năng bảo vệ ngắn mạch hoặc quá tải. Phía nguồn cần có MCCB hoặc cầu chì được lựa chọn theo hồ sơ thiết kế, dòng sự cố dự kiến và yêu cầu phối hợp bảo vệ. Phía tải có thể kết nối đến contactor, bộ khởi động sao–tam giác, bộ khởi động mềm, biến tần hoặc cụm điều khiển động cơ bơm tùy cấu trúc của tủ điện.

Đối với cấu hình tám cực, thân cầu dao gồm hai cụm bốn cực được tác động đồng thời. Mỗi cụm sử dụng các cặp tiếp điểm 1–2, 3–4, 5–6 và 7–8; các đầu số lẻ thường được bố trí ở phía nguồn và các đầu số chẵn ở phía tải theo sơ đồ kết nối của nhà sản xuất. Việc phân bổ từng cực cho pha, trung tính hoặc mạch công suất phải tuân theo bản vẽ thiết kế cụ thể của tủ.

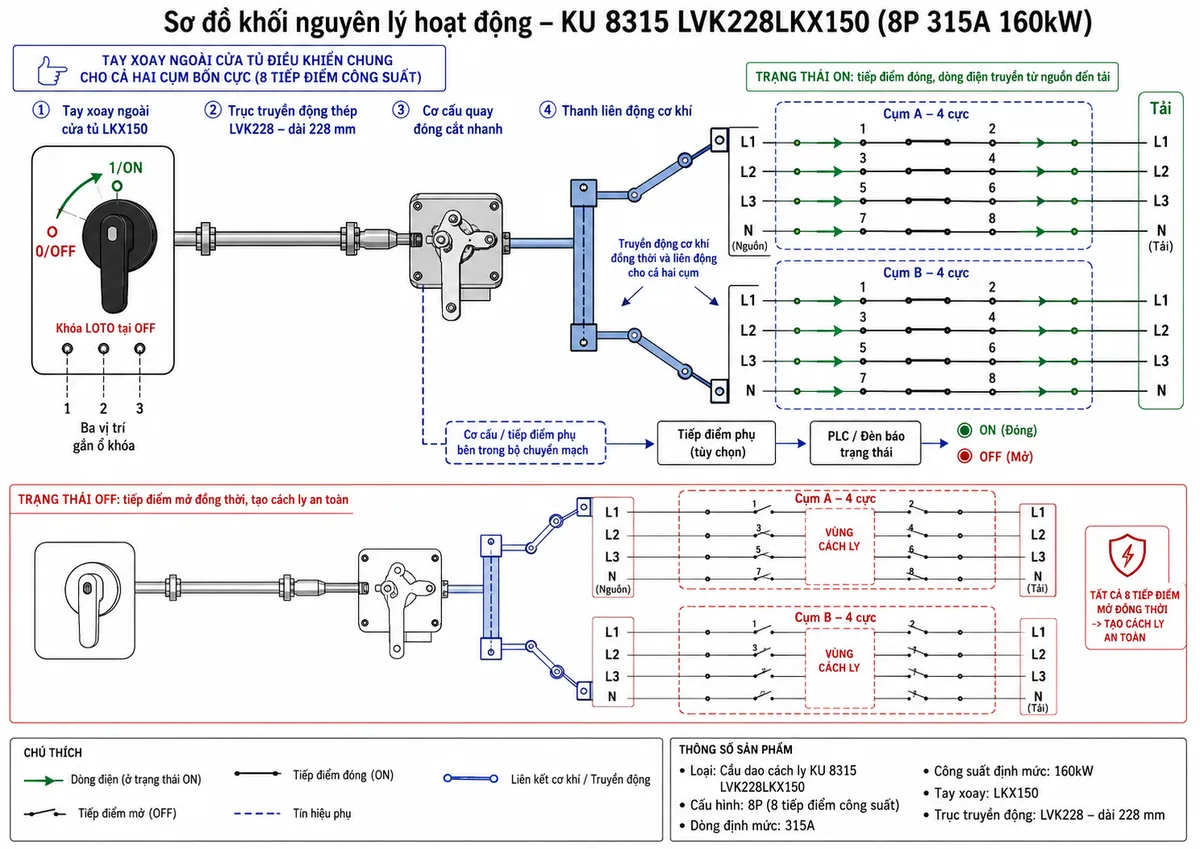

Nguyên lý truyền động và đóng cắt

Khi người vận hành xoay tay cầm LKX150 từ vị trí 0/OFF sang 1/ON, chuyển động quay được truyền qua trục thép LVK228 đến cơ cấu đóng cắt của thân cầu dao. Cơ cấu này tác động lên hệ liên kết cơ khí giữa hai cụm bốn cực, làm toàn bộ các tiếp điểm công suất chuyển sang trạng thái đóng và cho phép dòng điện truyền đến tải.

Khi tay xoay được đưa về OFF, cơ cấu truyền động mở đồng thời các tiếp điểm, tạo trạng thái cách ly giữa phía nguồn và phía tải. Sau khi xác minh an toàn điện, người vận hành có thể lắp ổ khóa vào tay cầm để ngăn thiết bị bị đóng lại ngoài ý muốn trong quá trình bảo trì.

Tay xoay ngoài cửa tủ còn giúp quan sát trạng thái vận hành trực tiếp. Khi kết hợp với tiếp điểm phụ, trạng thái của cầu dao có thể được đưa về mạch báo hiệu hoặc hệ thống điều khiển trung tâm. Tiếp điểm phụ chỉ cung cấp thông tin trạng thái; việc xác nhận mất điện trước khi thao tác vẫn phải được thực hiện bằng thiết bị đo phù hợp.

Ứng dụng tiêu biểu

• Tủ điều khiển động cơ bơm chữa cháy công suất lớn.
• Tủ bơm điện chính, bơm dự phòng hoặc cụm bơm công nghiệp.
• Tủ động lực và tủ phân phối cần cách ly đồng thời nhiều đường dẫn điện.
• Hệ thống xử lý nước, cấp thoát nước và trạm bơm kỹ thuật.
• Dây chuyền sản xuất, hệ thống thông gió và thiết bị công nghiệp tải nặng.
• Tủ điện cần thao tác đóng cắt từ bên ngoài cửa và áp dụng quy trình khóa treo thẻ.

Lưu ý khi lựa chọn và lắp đặt

Việc lựa chọn isolator cho tủ bơm PCCC phải căn cứ vào điện áp hệ thống, dòng làm việc thực tế, cấp sử dụng, công suất động cơ, phương pháp khởi động và dòng ngắn mạch tại điểm lắp đặt. Không nên chỉ lựa chọn theo công suất ghi trên động cơ mà bỏ qua điều kiện vận hành và tiêu chuẩn thiết kế của tủ.

Thiết bị phải được lắp đặt và bảo trì bởi nhân sự đã qua đào tạo. Trước khi đấu nối, cần cô lập nguồn, kiểm tra hết điện, siết đầu cực đúng mô-men và bảo đảm dây dẫn không tạo lực cơ học bất lợi lên cọc đấu. Dây PE phải đi trực tiếp đến thanh tiếp địa, vỏ tủ và vỏ động cơ; tuyệt đối không đưa dây PE qua các cực đóng cắt.

4. Cam kết và nơi mua hàng

Khi mua Katko KU 8315 LVK228LKX150 chính hãng, khách hàng cần đối chiếu đầy đủ mã sản phẩm, số cực, dòng định mức, trục LVK228, tay xoay LKX150 và các phụ kiện đi kèm. Việc xác định đúng cấu hình giúp tránh tình trạng thiếu phụ kiện truyền động, sai chiều sâu lắp đặt hoặc không phù hợp với thiết kế cửa tủ.

thietbicodien cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ kiểm tra mã hàng, tư vấn cấu hình lắp đặt và lựa chọn phụ kiện phù hợp cho tủ bơm phòng cháy chữa cháy. Liên hệ thietbicodien để nhận báo giá, xác nhận tình trạng hàng và tư vấn kỹ thuật cho đúng model trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

Katko KU 8315 LVK228LKX150 là cầu dao cách ly hay aptomat?

Đây là cầu dao cắt tải dạng quay có chức năng đóng cắt và cách ly nguồn. Thiết bị không phải aptomat và không tự bảo vệ quá tải hoặc ngắn mạch như MCCB.

Model KU 8315 LVK228LKX150 có bao nhiêu cực?

Sản phẩm có tám cực, được cấu tạo từ hai cụm bốn cực liên kết cơ khí. Các tiếp điểm của hai cụm chuyển trạng thái đồng thời khi thao tác tay xoay.

Cầu dao có phù hợp với động cơ bơm 160 kW không?

Theo dữ liệu của nhà sản xuất, công suất động cơ định mức là 160 kW tại 415 V theo cấp sử dụng AC-23A. Kỹ sư thiết kế vẫn cần kiểm tra dòng động cơ, phương pháp khởi động và điều kiện vận hành thực tế.

LVK228 và LKX150 trong mã sản phẩm có ý nghĩa gì?

LVK228 là trục truyền động bằng thép dài 228 mm. LKX150 là tay xoay ngoài cửa tủ có vị trí 0–1, tương thích với dòng cầu dao KU công suất lớn.

Tay xoay LKX150 có thể khóa khi bảo trì không?

Có. Hướng dẫn lắp đặt thể hiện ba vị trí lắp ổ khóa tại trạng thái OFF, hỗ trợ thực hiện quy trình khóa và treo thẻ LOTO.

Có cần lắp MCCB hoặc cầu chì trước cầu dao không?

Có. Cầu dao đảm nhiệm đóng cắt và cách ly nhưng không thay thế thiết bị bảo vệ ngắn mạch. MCCB hoặc cầu chì phải được lựa chọn và phối hợp theo thiết kế hệ thống.

Có được đưa dây PE qua một cực của cầu dao không?

Không. Dây PE phải được nối liên tục từ thanh tiếp địa đến vỏ tủ và vỏ động cơ, không được đi qua tiếp điểm đóng cắt của cầu dao.

Cầu dao có thể gửi tín hiệu ON/OFF về PLC không?

Có thể thực hiện bằng cách lắp tiếp điểm phụ tương thích. Tiếp điểm phụ cung cấp tín hiệu trạng thái cho PLC, đèn báo hoặc hệ thống giám sát nhưng không thay thế bước kiểm tra hết điện khi bảo trì.
