Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 6160PW L200AD12T6LKX100 (6P 160A 90kW)

Cầu dao cách ly Katko KU 6160PW L200AD12T6LKX100 6P 160A 90kW

Cầu dao cách ly Katko KU 6160PW L200AD12T6LKX100 là thiết bị đóng cắt tải sáu cực thuộc dòng LoadSafe, được thiết kế cho tủ điện công nghiệp, hệ thống phân phối điện và các ứng dụng cô lập nguồn cho động cơ. Theo tài liệu chính hãng, sản phẩm có mã hàng 20548, cấu hình 6 cực, dòng làm việc AC-22A đến 160A và công suất động cơ AC-23A tại 415V là 90kW.

Trong thị trường thiết bị điện, sản phẩm thường được gọi là cầu dao cách ly 6P 160A cho tủ bơm PCCC. Katko định danh thiết bị là load break switch, nghĩa là có khả năng đóng hoặc ngắt mạch điện mang tải trong phạm vi định mức, đồng thời tạo điểm cô lập nguồn phục vụ kiểm tra và bảo trì khi được lắp đặt đúng kỹ thuật.

1. Giới thiệu thương hiệu Katko và nguồn gốc sản phẩm

Katko là thương hiệu thiết bị đóng cắt điện có nguồn gốc từ Phần Lan. Tiền thân của doanh nghiệp được thành lập năm 1938; sau đó Katko phát triển chuyên sâu các dòng cầu dao cắt tải, cầu dao an toàn, cầu dao cầu chì và phụ kiện lắp đặt điện. Hiện hãng có hoạt động sản xuất tại Phần Lan và Ba Lan, đồng thời cung cấp sản phẩm cho nhiều thị trường quốc tế.

Dòng LoadSafe của Katko tập trung vào khả năng vận hành ổn định, thao tác rõ ràng và độ bền trong môi trường công nghiệp. Thiết kế mô-đun cùng hệ thống tay quay, trục truyền động và phụ kiện đồng bộ giúp sản phẩm phù hợp với tủ điện cần thao tác từ bên ngoài cửa tủ.

Đối với xuất xứ của từng lô hàng, người mua nên kiểm tra nhãn sản phẩm, chứng từ CO/CQ và hồ sơ giao hàng thực tế để xác nhận chính xác nơi sản xuất.

2. Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời sáu cực

Cơ cấu truyền động chung giúp sáu cực công suất đóng hoặc mở đồng thời. Đặc điểm này hữu ích trong các hệ thống cần cô lập đồng bộ sáu dây dẫn mang điện, hai nhóm mạch ba pha hoặc một cấu hình nguồn và tải đặc thù theo bản vẽ thiết kế tủ điện.

Khả năng đóng cắt tải động cơ

Sản phẩm được công bố dòng làm việc AC-23A 160A tại 415V, 500V và 690V. Công suất động cơ ba pha tương ứng là 90kW tại 415V, 110kW tại 500V và 132kW tại 690V. Vì vậy, model phù hợp với các ứng dụng cô lập động cơ công suất lớn, trong đó có tủ điều khiển bơm công nghiệp và tủ bơm chữa cháy khi các thông số hệ thống phù hợp với định mức thiết bị.

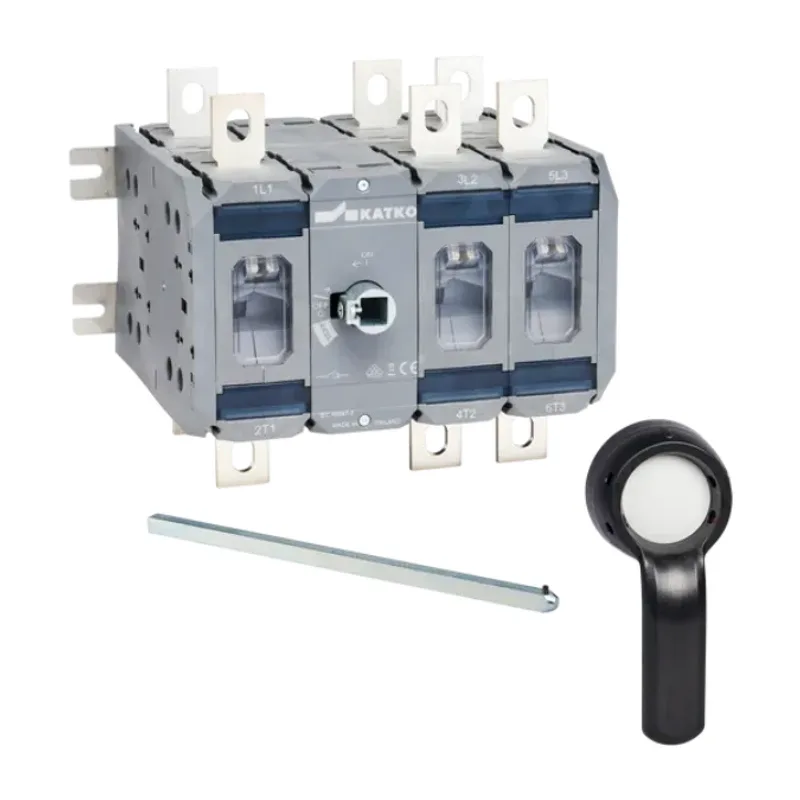

Tay quay ngoài cửa tủ và trục truyền động 200mm

Cụm mã L200AD12T6LKX100 cho biết cấu hình sử dụng trục thép AD12/T6 dài 200mm và tay quay ngoài cửa tủ LKX100. Cách bố trí này cho phép người vận hành chuyển trạng thái 0–1 từ bên ngoài mà không phải tiếp xúc trực tiếp với phần mang điện bên trong tủ. Tay quay LKX100 có chỉ thị vị trí rõ ràng và được Katko công bố cấp bảo vệ IP66NW.

Tiếp điểm và cơ cấu vận hành bền bỉ

Thiết bị thuộc nhóm cầu dao xoay LoadSafe dành cho ứng dụng công nghiệp. Cơ cấu đóng cắt nhanh giúp quá trình chuyển trạng thái không phụ thuộc hoàn toàn vào tốc độ xoay tay của người vận hành, góp phần giảm thời gian phát sinh hồ quang tại tiếp điểm. Dòng KU sử dụng công nghệ tiếp điểm bạc nhằm nâng cao độ ổn định và tuổi thọ vận hành.

Không thay thế thiết bị bảo vệ

Cầu dao cắt tải 6P 160A thực hiện chức năng đóng cắt và cô lập nguồn nhưng không tự thay thế MCCB, cầu chì, bảo vệ quá dòng, bảo vệ ngắn mạch hoặc các chức năng bảo vệ chuyên dụng của tủ bơm PCCC. Thiết bị bảo vệ phải được lựa chọn và phối hợp theo dòng tải, dòng ngắn mạch dự kiến, sơ đồ hệ thống và tiêu chuẩn áp dụng.

Thông số kỹ thuật được xác nhận từ datasheet Katko

Thông số	Giá trị
Model	KU 6160PW L200AD12T6LKX100
Mã sản phẩm Katko	20548
GTIN	6419410205488
Loại thiết bị	Load Break Switch
Số cực	6 cực
Dòng làm việc AC-21A tại 415V, 500V và 690V	160A
Dòng làm việc AC-22A tại 415V, 500V và 690V	160A
Dòng làm việc AC-23A tại 415V, 500V và 690V	160A
Công suất động cơ AC-23A tại 415V	90kW
Công suất động cơ AC-23A tại 500V	110kW
Công suất động cơ AC-23A tại 690V	132kW
Dòng nhiệt quy ước Ith	200A
Điện áp cách điện định mức Ui	1000V
Điện áp chịu xung định mức Uimp	12kV
Cỡ đầu nối	Bu lông M8
Mô-men siết đầu nối	15–22Nm
Tiết diện cáp danh định	95mm²
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	16.000 lần thao tác
Kích thước cao × rộng × sâu	163 × 157 × 150mm
Khối lượng tịnh	3,213kg

Các giá trị trong bảng được tổng hợp từ datasheet chính thức của đúng mã sản phẩm. Katko lưu ý thông số, đặc tính và hình thức sản phẩm có thể được cập nhật mà không báo trước; cần đối chiếu tài liệu đi kèm lô hàng trước khi thiết kế hoặc thay thế.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm phòng cháy chữa cháy, Katko KU 6160PW L200AD12T6LKX100 có thể được bố trí làm thiết bị đóng cắt và cô lập nguồn ở đầu vào hoặc tại một cụm mạch công suất phù hợp. Sáu cực cho phép ngắt đồng thời hai nhóm ba pha hoặc sáu dây dẫn theo cấu trúc của tủ.

Khi tay quay ở vị trí 1/ON, các tiếp điểm công suất đóng để cấp điện từ phía nguồn sang phía tải. Khi chuyển về vị trí 0/OFF, cơ cấu truyền động mở đồng thời sáu tiếp điểm, tạo trạng thái cách ly cơ khí giữa đầu vào và đầu ra.

Việc xác định sáu cực dùng cho hai nhánh ba pha, hai bộ tải, hai phần của mạch khởi động hoặc một cấu hình khác phải căn cứ vào sơ đồ điện được phê duyệt. Model này là cầu dao cắt tải thông thường, không phải cầu dao chuyển nguồn; không được dùng để chuyển đổi giữa hai nguồn nếu không có thiết kế và thiết bị liên động phù hợp.

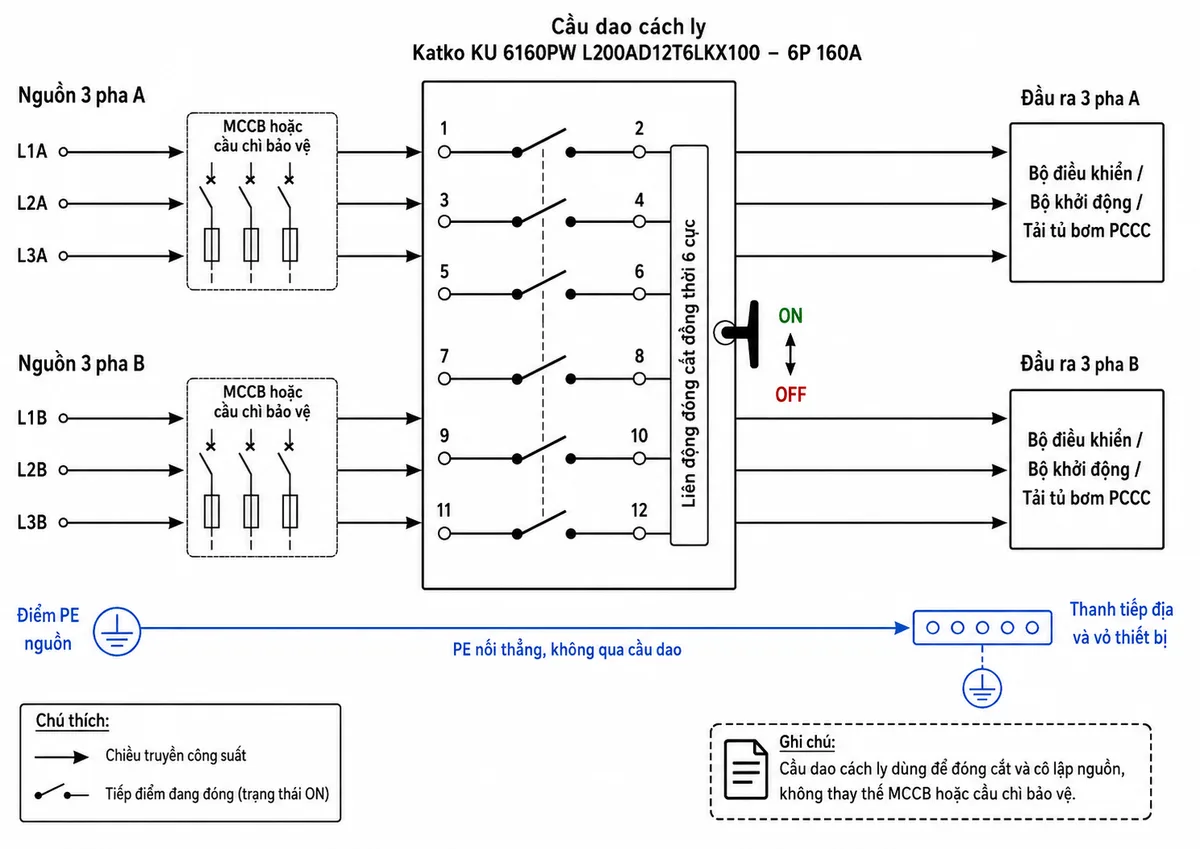

Sơ đồ đấu dây và kết nối tham khảo

Ở phương án hai nhóm mạch ba pha, nguồn của mỗi nhóm phải đi qua thiết bị bảo vệ ngắn mạch phù hợp trước khi vào cầu dao. Sáu đường công suất được đấu qua các cặp cực 1–2, 3–4, 5–6, 7–8, 9–10 và 11–12; ký hiệu chính xác phải được kiểm tra trên thân cầu dao và tài liệu lắp đặt của lô hàng.

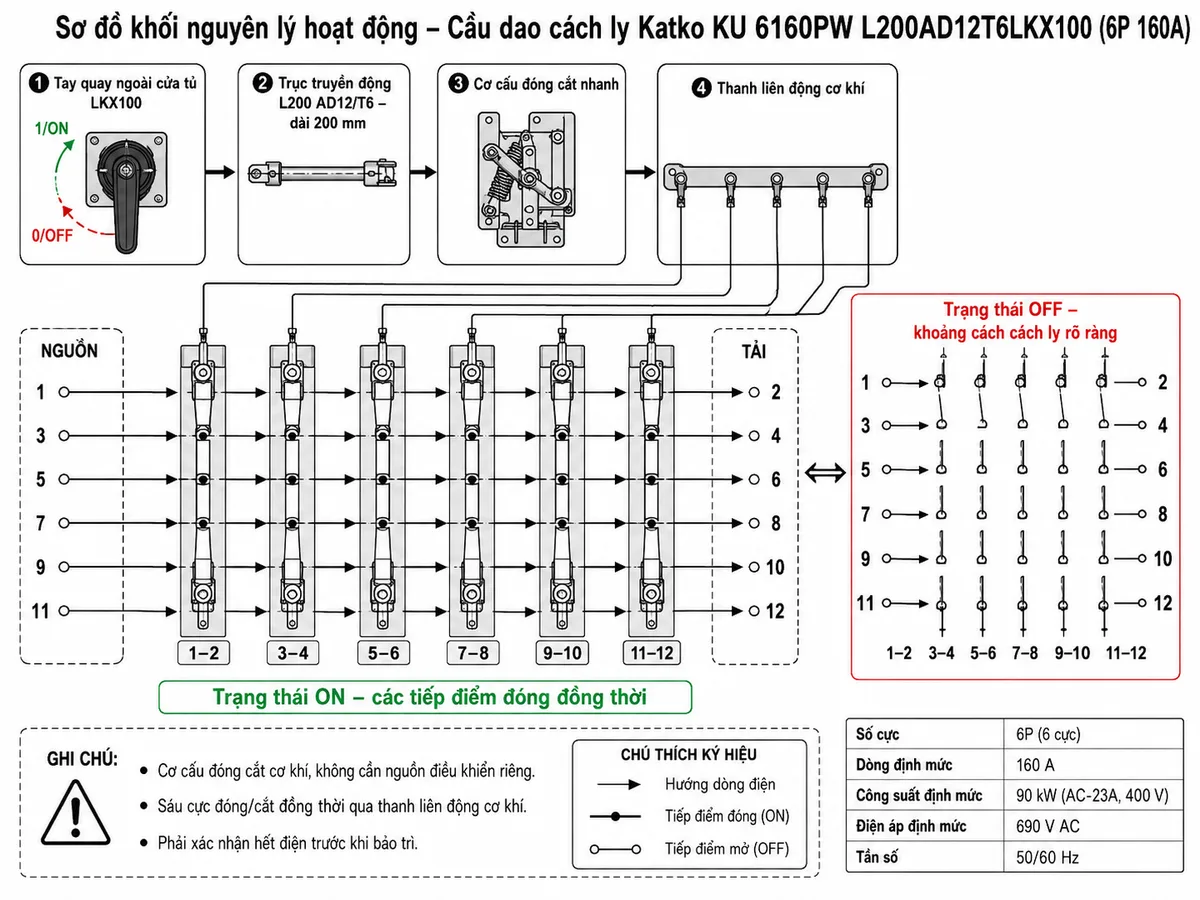

Nguyên lý truyền động

Người vận hành xoay tay quay LKX100 từ 0/OFF sang 1/ON. Chuyển động được truyền qua trục thép dài 200mm tới cơ cấu đóng cắt bên trong. Cơ cấu này tích trữ và giải phóng năng lượng cơ học để chuyển nhanh các tiếp điểm, sau đó thanh liên động tác động đồng thời lên toàn bộ sáu cực.

Khi chuyển về OFF, quá trình diễn ra theo chiều ngược lại: sáu tiếp điểm mở đồng thời, ngắt đường dẫn dòng điện giữa nguồn và tải. Trước khi bảo trì, người thực hiện vẫn phải cô lập nguồn theo quy trình LOTO, kiểm tra chỉ thị vị trí và xác nhận hết điện bằng thiết bị đo phù hợp.

Ứng dụng phù hợp

• Làm cầu dao chính hoặc cầu dao cô lập trong tủ bơm PCCC có cấu hình sáu cực phù hợp.
• Cô lập đồng thời hai nhóm mạch động lực ba pha.
• Tủ điều khiển động cơ, máy bơm, quạt công nghiệp và thiết bị cơ điện.
• Tủ phân phối điện cần tay quay vận hành từ bên ngoài cửa tủ.
• Hệ thống cần ngắt tải AC-21A, AC-22A hoặc AC-23A trong phạm vi định mức công bố.
• Ứng dụng bảo trì yêu cầu điểm cô lập nguồn rõ ràng và có thể tích hợp quy trình khóa an toàn.

Lưu ý khi lựa chọn và lắp đặt

• Kiểm tra điện áp, dòng tải, loại tải và cấp sử dụng trước khi chọn cầu dao.
• Không lựa chọn chỉ dựa trên công suất 90kW; phải kiểm tra cả dòng định mức và điều kiện vận hành thực tế.
• Dùng cáp, đầu cốt và bu lông phù hợp với đầu nối M8; siết đúng mô-men do nhà sản xuất quy định.
• Bố trí khoảng cách pha, tấm chắn và nắp che đầu cực phù hợp để hạn chế nguy cơ chạm điện và phóng điện.
• Không đóng hoặc mở cầu dao vượt quá khả năng cắt tải được công bố.
• Thực hiện cô lập nguồn, khóa LOTO và kiểm tra hết điện trước khi thao tác bên trong tủ.
• Đối với tủ bơm PCCC, việc lựa chọn thiết bị phải tuân theo hồ sơ thiết kế, tiêu chuẩn phòng cháy chữa cháy và yêu cầu nghiệm thu của dự án.

4. Cam kết và nơi mua cầu dao Katko chính hãng

Khi đặt mua Katko KU 6160PW L200AD12T6LKX100 chính hãng, khách hàng cần kiểm tra đúng model, số cực, dòng định mức, bộ tay quay LKX100, trục L200AD12T6 và các phụ kiện đi kèm. Việc đối chiếu mã hàng giúp tránh nhầm với phiên bản tay quay trực tiếp SV, phiên bản chuyển nguồn CO hoặc các model có số cực và dòng điện khác.

Để được tư vấn lựa chọn cấu hình phù hợp cho tủ bơm PCCC, kiểm tra thông số, phụ kiện, chứng từ và báo giá, khách hàng có thể đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu yêu cầu kỹ thuật trước khi giao hàng, hạn chế rủi ro chọn sai thiết bị cho hệ thống.

Câu hỏi thường gặp về Katko KU 6160PW L200AD12T6LKX100

Katko KU 6160PW L200AD12T6LKX100 là cầu dao bao nhiêu cực?

Đây là cầu dao cắt tải sáu cực. Sáu cực được tác động đồng thời bằng một cơ cấu truyền động chung.

Sản phẩm có dùng được cho động cơ 90kW không?

Có thể dùng cho động cơ ba pha 90kW tại 415V theo cấp sử dụng AC-23A và điều kiện định mức do Katko công bố. Kỹ sư thiết kế vẫn phải kiểm tra dòng làm việc thực tế, phương pháp khởi động, nhiệt độ, tần suất thao tác và khả năng phối hợp bảo vệ.

Cầu dao 6P có phải là cầu dao chuyển đổi giữa hai nguồn không?

Không. Model này là load break switch sáu cực, không phải change-over switch. Sáu cực có thể được dùng cho hai nhóm mạch ba pha nhưng không tự tạo chức năng chuyển đổi an toàn giữa hai nguồn.

Model này có kèm tay quay và trục truyền động không?

Mã sản phẩm thể hiện cấu hình tay quay ngoài cửa tủ LKX100 cùng trục thép AD12/T6 dài 200mm. Khi nhận hàng cần đối chiếu danh mục đóng gói và mã phụ kiện thực tế.

Cầu dao Katko có bảo vệ quá tải và ngắn mạch không?

Không. Cầu dao thực hiện đóng cắt và cô lập nguồn. Hệ thống vẫn cần MCCB, cầu chì hoặc thiết bị bảo vệ thích hợp được lựa chọn theo thiết kế.

Có thể dùng dây PE qua một cực của cầu dao không?

Không nên ngắt dây bảo vệ PE bằng cầu dao công suất. Dây PE phải được nối liên tục tới thanh tiếp địa và vỏ thiết bị theo quy định an toàn điện.

Sáu cặp cực được đấu nối như thế nào?

Cách bố trí thường được thể hiện theo các cặp cực 1–2, 3–4, 5–6, 7–8, 9–10 và 11–12. Tuy nhiên, người lắp đặt phải kiểm tra ký hiệu đúc hoặc in trên sản phẩm và sơ đồ chính hãng trước khi đấu dây.

Cần lưu ý gì trước khi bảo trì tủ bơm?

Phải đưa cầu dao về OFF, cô lập toàn bộ nguồn liên quan, áp dụng khóa và treo thẻ LOTO, sau đó dùng thiết bị đo phù hợp để xác nhận hết điện. Không được chỉ dựa vào vị trí tay quay để kết luận mạch đã an toàn.
