Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8400 LVK228LKX150 (8P 400A 200kW)

Cầu dao cách ly Katko KU 8400 LVK228LKX150 (8P 400A 200kW)

Cầu dao cách ly Katko KU 8400 LVK228LKX150 là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe KU, được thiết kế để đóng, cắt và cô lập đồng thời nhiều dây dẫn trong tủ điện công nghiệp. Cấu hình cầu dao cách ly 8P 400A đặc biệt phù hợp với những hệ thống cần vận hành đồng bộ tám cực, chẳng hạn tủ điều khiển bơm, tủ phân phối nhiều nhánh và tủ bơm phòng cháy chữa cháy có yêu cầu cô lập nguồn rõ ràng khi kiểm tra hoặc bảo trì.

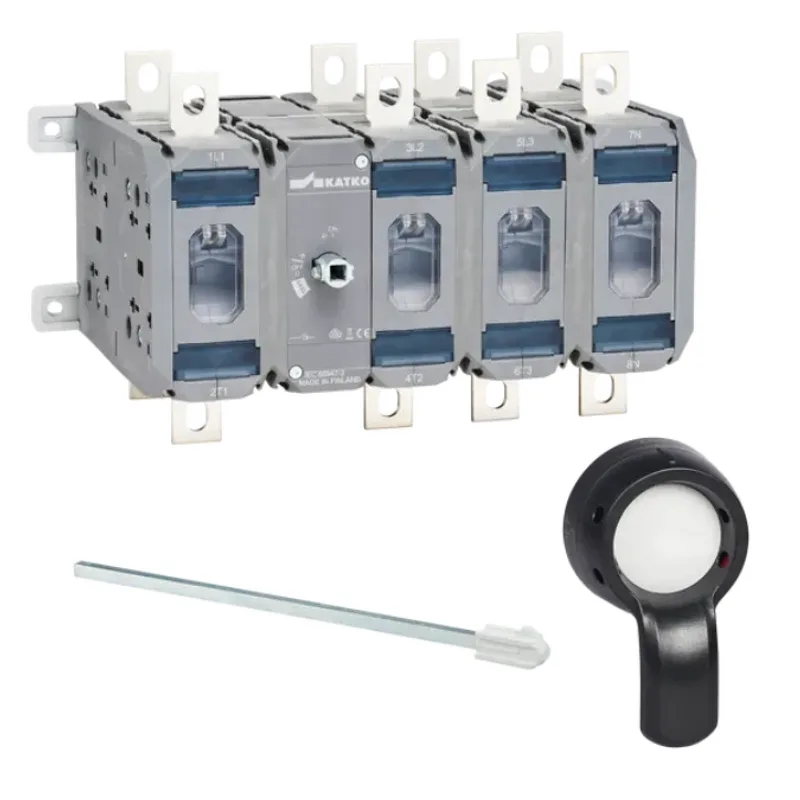

Ở điều kiện sử dụng AC-23A tại 400/415 V, model này có công suất động cơ danh định 200 kW. Thiết bị được cung cấp cùng tay quay ngoài cửa tủ LKX150 và trục truyền động thép LVK228, giúp người vận hành thao tác ON/OFF từ bên ngoài mà không phải tiếp xúc trực tiếp với các bộ phận mang điện bên trong tủ.

Thương hiệu Katko và xuất xứ Phần Lan

Katko là thương hiệu Phần Lan chuyên phát triển cầu dao cắt tải, cầu dao cách ly, cầu dao có cầu chì và các giải pháp đóng cắt an toàn cho công nghiệp. Sản phẩm Katko được ứng dụng trong hệ thống điện, xử lý nước, máy móc, năng lượng, công nghiệp nặng và các khu vực đòi hỏi khả năng cô lập nguồn đáng tin cậy.

Dòng LoadSafe KU sử dụng kết cấu module, vật liệu nhựa nhiệt dẻo không chứa halogen và công nghệ tiếp điểm phục vụ thao tác đóng cắt tải. Thiết kế hướng tới độ bền cơ khí, khả năng lắp đặt linh hoạt trong tủ điện và an toàn cho nhân viên vận hành, bảo trì.

Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời tám cực bằng một cơ cấu truyền động chung, hạn chế tình trạng các nhánh được thao tác không đồng bộ.
• Tay quay ngoài cửa tủ LKX150 thể hiện rõ trạng thái 0/OFF và 1/ON, hỗ trợ khóa tay quay tại vị trí OFF phục vụ quy trình cô lập năng lượng và LOTO.
• Cơ cấu liên động cửa giúp hạn chế mở cửa tủ khi tay quay đang ở trạng thái ON, tăng mức độ an toàn trong quá trình vận hành.
• Trục truyền động LVK228 cho phép truyền chuyển động từ tay quay trên cánh tủ tới thân cầu dao lắp bên trong.
• Cấu hình nhiều cực được Katko lắp ráp đồng bộ tại nhà máy; người dùng không phải tự ghép các cầu dao rời tại công trường.
• Kết cấu module cho phép bố trí cơ cấu truyền động phù hợp với thiết kế cơ khí của từng loại tủ.
• Có thể bổ sung tiếp điểm phụ, nắp che đầu cực và tấm ngăn pha khi cấu hình tủ yêu cầu.
• Phù hợp với vai trò isolator cho tủ bơm PCCC, cầu dao cắt tải tổng hoặc điểm cô lập bảo trì trong tủ điều khiển động cơ.

Thông số kỹ thuật chính

Hạng mục	Thông số
Mã sản phẩm	KU 8400 LVK228LKX150
Loại thiết bị	Cầu dao cắt tải/cầu dao cách ly dạng xoay, vận hành bằng tay quay ngoài
Số cực	8 cực
AC-21A tại 400/415 V	400 A
AC-22A tại 400/415 V	400 A
AC-23A tại 400/415 V	400 A; công suất động cơ 200 kW
AC-23A tại 690 V	400 A; công suất động cơ 355 kW
AC-23A tại 1000 V	200 A
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Độ bền cơ khí	10.000 chu kỳ thao tác
Độ bền điện	2.000 chu kỳ thao tác
Đầu cực	Bu lông M10
Mô-men siết đầu cực	30–44 Nm
Tay quay ngoài	LKX150 màu đen, vị trí 0–1, có khả năng khóa tại OFF
Trục truyền động	LVK228 bằng thép, dài 228 mm
Cấu hình lắp ráp	Cấu hình 8 cực được lắp ráp tại nhà máy và cung cấp cùng tay quay ngoài, trục truyền động

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cô lập nguồn trong tủ bơm PCCC

Chức năng chính của Katko KU 8400 LVK228LKX150 là tạo một điểm đóng cắt bằng tay có trạng thái xác định để cấp điện hoặc cô lập tám dây dẫn cùng lúc. Khi chuyển tay quay sang OFF, toàn bộ các cực được tác động bởi cùng cơ cấu cơ khí, giúp ngắt đường dẫn điện tới thiết bị phía sau trước khi kiểm tra, đấu nối hoặc bảo trì.

Cầu dao Katko là thiết bị đóng cắt và cách ly, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Vì vậy, hệ thống vẫn phải bố trí MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp ở phía nguồn; bảo vệ quá tải động cơ và bộ khởi động phải được lựa chọn theo thiết kế của tủ bơm.

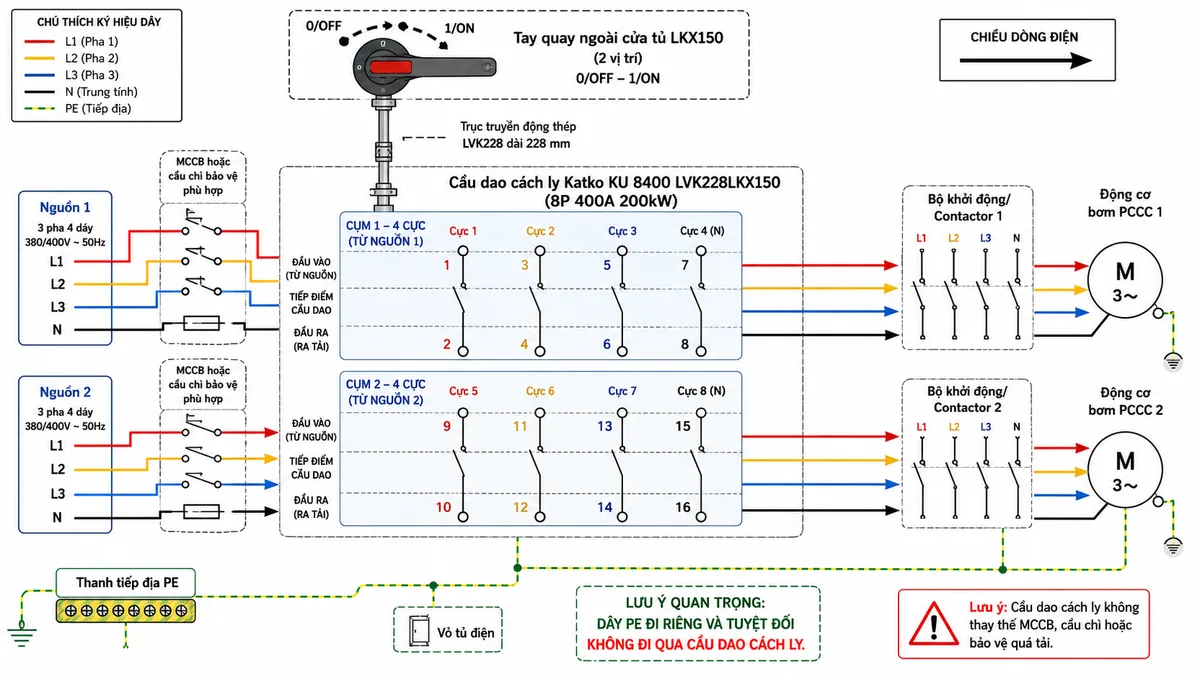

Sơ đồ đấu dây và kết nối điển hình

Với cấu hình tám cực, một phương án ứng dụng điển hình là chia thành hai nhóm bốn dây dẫn. Mỗi nhóm có thể đóng cắt ba pha và dây trung tính hoặc bốn dây công suất khác theo sơ đồ thiết kế. Tất cả các cực phải được đấu đúng đầu vào, đầu ra được đánh dấu trên thân cầu dao và được siết với mô-men quy định.

Thiết bị bảo vệ ngắn mạch được bố trí ở phía trước cầu dao; đầu ra cầu dao cấp tới contactor, bộ khởi động hoặc tải. Dây PE bảo vệ không được đóng cắt qua cầu dao mà phải nối liên tục tới thanh tiếp địa, vỏ tủ và vỏ động cơ.

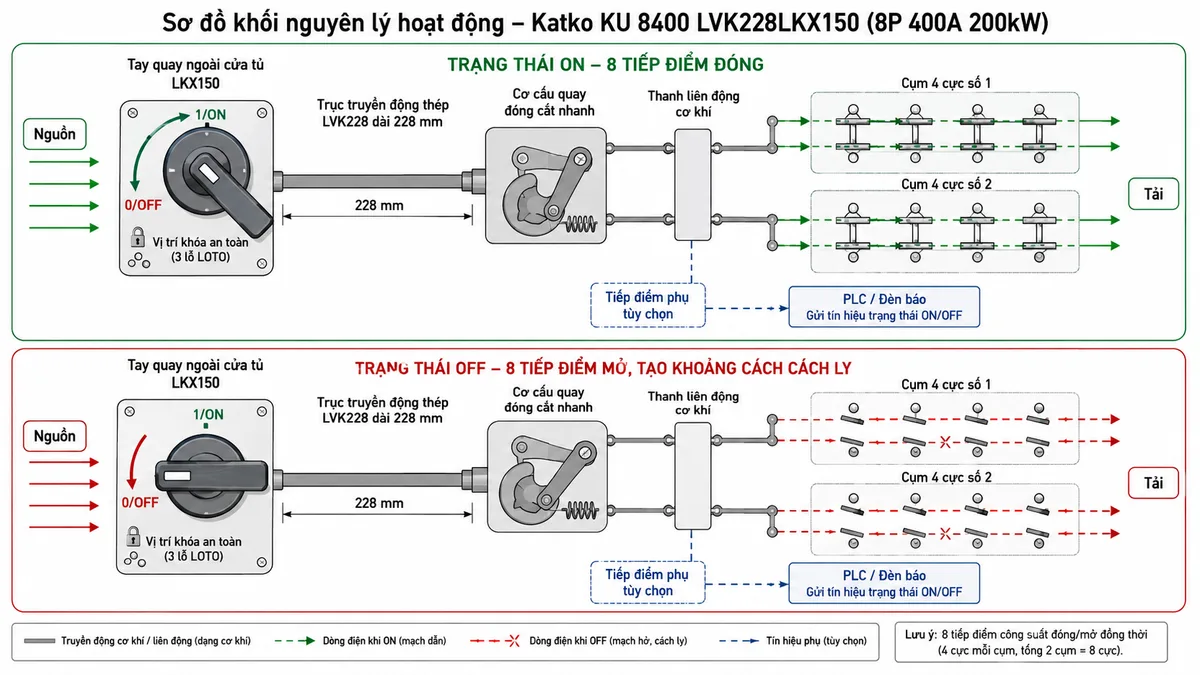

Nguyên lý hoạt động

Khi người vận hành xoay tay quay LKX150 từ 0/OFF sang 1/ON, mô-men quay được truyền qua trục thép LVK228 tới cơ cấu đóng cắt bên trong. Cơ cấu này tác động lên hệ thống liên động cơ khí, làm các tiếp điểm công suất của hai cụm bốn cực chuyển trạng thái đồng thời.

Ở vị trí ON, các tiếp điểm động tiếp xúc với tiếp điểm tĩnh, tạo đường dẫn dòng điện từ nguồn tới tải. Cơ cấu đóng cắt nhanh giúp tốc độ chuyển trạng thái của tiếp điểm ít phụ thuộc vào tốc độ xoay tay của người vận hành, qua đó hỗ trợ quá trình đóng cắt ổn định hơn.

Khi tay quay được chuyển về OFF, cơ cấu truyền động mở đồng thời tám tiếp điểm, tạo trạng thái cách ly giữa phía nguồn và phía tải. Tay quay có thể được khóa tại OFF để ngăn thao tác đóng điện ngoài ý muốn trong thời gian bảo trì. Tiếp điểm phụ tùy chọn có thể gửi tín hiệu trạng thái về PLC, đèn báo hoặc hệ thống giám sát của tủ.

Ứng dụng thực tế

• Làm cầu dao cách ly tổng trong tủ điều khiển bơm chữa cháy.
• Cô lập đồng thời hai nhóm mạch bốn dây trong tủ bơm hoặc tủ điều khiển động cơ.
• Đóng cắt nguồn cho bộ khởi động, contactor và hệ thống động lực có dòng làm việc phù hợp.
• Sử dụng trong tủ phân phối, tủ máy, hệ thống xử lý nước và dây chuyền công nghiệp.
• Tạo điểm khóa cô lập nguồn phục vụ bảo trì, sửa chữa và quy trình LOTO.

Lưu ý khi lựa chọn và lắp đặt

Giá trị 200 kW của model này tương ứng với điều kiện sử dụng AC-23A tại 400/415 V theo catalogue. Không nên lựa chọn cầu dao chỉ dựa trên công suất ghi trong tên sản phẩm; cần kiểm tra điện áp hệ thống, dòng động cơ, nhóm sử dụng, chế độ vận hành, nhiệt độ trong tủ và phương án bảo vệ ngắn mạch.

Cầu dao phải được lắp chắc chắn trên khung tủ, trục LVK228 phải đồng tâm với tay quay LKX150 và không bị kẹt trong toàn bộ hành trình ON/OFF. Cáp lực cần được cố định để lực cơ học từ dây dẫn không truyền trực tiếp lên đầu cực. Với cáp nhôm phải sử dụng đầu nối phù hợp; nắp che đầu cực và tấm ngăn pha nên được bổ sung khi thiết kế yêu cầu tăng khoảng cách cách điện.

Việc đấu nối, kiểm tra mô-men siết và thử liên động cửa phải do nhân sự có chuyên môn thực hiện khi nguồn điện đã được cô lập. Sau khi lắp đặt cần kiểm tra đồng thời trạng thái của toàn bộ tám cực trước khi đưa tủ vào vận hành.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua cầu dao cách ly Katko KU 8400 LVK228LKX150 chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn kiểm tra đúng mã hàng, số cực, dòng định mức, tay quay LKX150, trục LVK228 và các phụ kiện cần thiết cho cấu hình tủ.

thietbicodien hỗ trợ đối chiếu thông số theo catalogue, lựa chọn nắp che đầu cực, tấm ngăn pha, tiếp điểm phụ và phương án lắp đặt phù hợp. Sản phẩm được cung cấp theo chính sách bán hàng, chứng từ và điều kiện bảo hành áp dụng tại thời điểm đặt mua.

Câu hỏi thường gặp (FAQ)

Katko KU 8400 LVK228LKX150 là cầu dao cách ly hay aptomat?

Đây là cầu dao cắt tải kiêm chức năng cách ly bằng tay. Thiết bị không tự động ngắt khi xảy ra quá tải hoặc ngắn mạch như MCCB, vì vậy phải sử dụng cùng thiết bị bảo vệ phù hợp ở phía nguồn.

Model KU 8400 có bao nhiêu cực?

Thiết bị có tám cực được vận hành đồng thời bằng một cơ cấu truyền động chung. Cấu hình tám cực được hãng lắp ráp đồng bộ và không nên tự ghép từ các cầu dao rời tại công trường.

Công suất 200 kW áp dụng trong điều kiện nào?

Công suất 200 kW là công suất động cơ danh định theo nhóm sử dụng AC-23A tại điện áp 400/415 V. Ở điện áp hoặc nhóm sử dụng khác, dòng điện và công suất cho phép có thể thay đổi.

Ký hiệu LVK228LKX150 có ý nghĩa gì?

LVK228 chỉ trục truyền động bằng thép dài 228 mm. LKX150 là tay quay ngoài màu đen có vị trí 0–1, được sử dụng cho các cầu dao Katko thuộc khung dòng điện tương ứng.

Cầu dao có thể khóa tại vị trí OFF không?

Có. Tay quay LKX150 hỗ trợ khóa tại OFF, giúp ngăn đóng điện ngoài ý muốn trong quá trình bảo trì và hỗ trợ triển khai quy trình khóa, treo thẻ LOTO.

Có được dùng tám cực để cắt hai mạch riêng biệt không?

Có thể phân chia tám cực thành hai nhóm bốn dây nếu sơ đồ thiết kế cho phép. Tuy nhiên, hai nhóm sẽ được đóng hoặc cắt đồng thời bởi cùng một tay quay và không thể điều khiển độc lập.

Dây PE có được đấu qua cầu dao tám cực không?

Không. Dây PE bảo vệ phải được nối liên tục từ thanh tiếp địa tới vỏ tủ, khung máy và vỏ động cơ. Không sử dụng cực công suất của cầu dao để đóng cắt dây PE.

Có thể lắp thêm tiếp điểm phụ cho KU 8400 không?

Có. Dòng KU hỗ trợ tiếp điểm phụ lắp bên hông để phản hồi trạng thái đóng cắt về PLC, đèn báo hoặc mạch giám sát. Cần lựa chọn đúng mã và số lượng tiếp điểm theo sơ đồ điều khiển.
