Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4630 LVK228LKX150 (4P 630A 355kW)

1. Giới thiệu Cầu dao cách ly Katko KU 4630 LVK228LKX150 4P 630A 355kW

Cầu dao cách ly Katko KU 4630 LVK228LKX150 4P 630A 355kW là cầu dao cắt tải dạng xoay thuộc dòng LoadSafe, được thiết kế để đóng cắt và cô lập nguồn điện công suất lớn trong tủ phân phối, tủ điều khiển động cơ và đặc biệt là tủ bơm phòng cháy chữa cháy. Thiết bị có bốn cực đóng cắt đồng thời, dòng làm việc định mức 630 A và công suất động cơ định mức 355 kW tại 415 V theo cấp sử dụng AC-23A.

KATKO là thương hiệu thiết bị điện của Phần Lan, chuyên phát triển các giải pháp đóng cắt, cách ly và kết nối điện cho công nghiệp, phân phối điện, công trình và môi trường vận hành khắt khe. Trụ sở của hãng đặt tại Helsinki, Phần Lan; sản phẩm KATKO được ứng dụng tại nhiều quốc gia nhờ thiết kế chú trọng độ tin cậy, thao tác rõ ràng và khả năng tích hợp thuận tiện trong tủ điện.

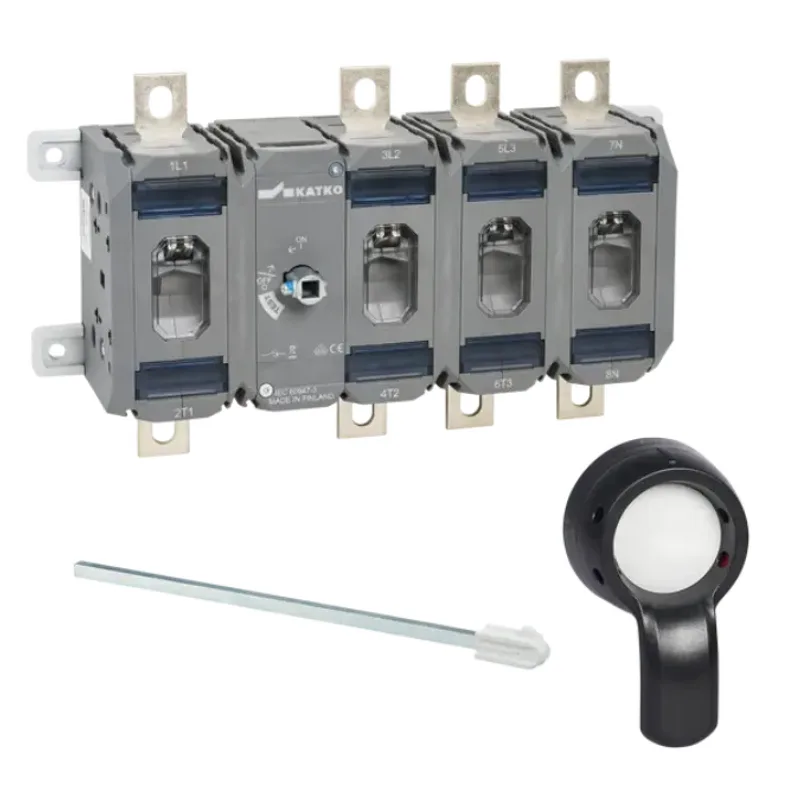

Phiên bản KU 4630 LVK228LKX150 được cung cấp cùng tay quay ngoài cửa tủ LKX150 và trục truyền động thép LVK228. Cấu hình này cho phép đặt thân cầu dao bên trong tủ nhưng vẫn vận hành ON/OFF an toàn từ bên ngoài cửa tủ, phù hợp với yêu cầu cô lập nguồn khi kiểm tra, bảo trì hoặc xử lý sự cố.

Thông số kỹ thuật chính

Các giá trị dưới đây được đối chiếu theo trang sản phẩm và datasheet của KATKO dành cho mã sản phẩm 48364.

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải dạng xoay
Số cực	4 cực
Dòng nhiệt định mức Ith	630 A
Dòng làm việc AC-21A tại 415/500/690 V	630 A
Dòng làm việc AC-22A tại 415/500/690 V	630 A
Dòng làm việc AC-23A tại 415/500/690 V	630 A
Công suất động cơ AC-23A tại 415 V	355 kW
Công suất động cơ AC-23A tại 500 V	400 kW
Công suất động cơ AC-23A tại 690 V	630 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn Icw trong 1 giây	28 kA tại 1000 V
Khả năng đóng ngắn mạch Icm	60 kA tại 690 V
Tiết diện cáp dùng cho giá trị danh định	2 × 185 mm²
Cỡ bu lông đầu cực và mô-men siết	M12; 50–75 Nm
Độ bền điện / độ bền cơ khí	2.000 / 10.000 lần thao tác
Kích thước cao × rộng × sâu	125 × 259 × 366 mm
Khối lượng tịnh	6,8632 kg

2. Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời bốn cực công suất lớn

Cơ cấu liên động cơ khí của cầu dao cách ly 4P 630A điều khiển đồng thời bốn cặp tiếp điểm 1–2, 3–4, 5–6 và 7–8. Trong hệ thống ba pha bốn dây, ba cực có thể sử dụng cho L1, L2, L3 và cực còn lại dùng cho dây trung tính N theo thiết kế của tủ điện.

• Hạn chế tình trạng một cực đã mở nhưng các cực còn lại vẫn duy trì kết nối.
• Phù hợp làm thiết bị cô lập đầu vào cho tủ bơm, tủ động lực và tủ phân phối công suất lớn.
• Cho phép đóng cắt tải động cơ theo cấp sử dụng AC-23A trong phạm vi định mức của nhà sản xuất.

Phù hợp cho động cơ bơm công suất đến 355 kW tại 415 V

Khả năng làm việc AC-23A 630 A, 355 kW tại 415 V giúp KU 4630 phù hợp với các mạch động lực có tải cảm lớn, bao gồm động cơ bơm chữa cháy, bơm cấp nước, quạt công nghiệp, máy nén và các hệ thống truyền động công suất cao.

Giá trị 355 kW là công suất vận hành định mức của động cơ lồng sóc ba pha 1.500 vòng/phút tại 415 V theo dữ liệu hãng. Việc lựa chọn thực tế vẫn cần căn cứ vào dòng định mức động cơ, dòng khởi động, phương pháp khởi động, nhiệt độ tủ, tiết diện cáp và yêu cầu phối hợp bảo vệ.

Tay quay ngoài cửa và trục truyền động LVK228

Bộ sản phẩm sử dụng tay quay ngoài cửa LKX150 kết hợp với trục thép LVK228 dài 228 mm. Người vận hành có thể chuyển trạng thái ON/OFF từ mặt ngoài tủ mà không phải tiếp xúc trực tiếp với các đầu cực mang điện bên trong.

• Thuận tiện bố trí thân cầu dao trên bản lắp thiết bị bên trong tủ.
• Dễ nhận biết trạng thái đóng hoặc ngắt nguồn tại cửa tủ.
• Tay quay hỗ trợ tối đa ba vị trí gắn ổ khóa khi ở trạng thái OFF, phù hợp triển khai quy trình khóa và cô lập LOTO.

Khả năng chịu điện và độ bền vận hành cao

Thiết bị có điện áp cách điện định mức 1000 V, điện áp chịu xung 12 kV và dòng chịu đựng ngắn hạn 28 kA trong một giây. Độ bền cơ khí 10.000 lần thao tác hỗ trợ vận hành ổn định trong những hệ thống cần cô lập nguồn định kỳ để kiểm tra và bảo trì.

Có thể mở rộng phụ kiện theo yêu cầu tủ điện

Katko KU 4630 có thể phối hợp với tiếp điểm phụ 1V160KU hoặc 2V160KU để đưa tín hiệu trạng thái về mạch điều khiển, bộ giám sát hoặc hệ thống quản lý. Nắp che đầu cực, tấm ngăn pha và phụ kiện đấu nối cáp cũng có thể được lựa chọn theo kết cấu và mức độ bảo vệ của tủ.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Katko KU 4630 LVK228LKX150

Chức năng chính của thiết bị là đóng cắt có tải và tạo điểm cô lập nguồn điện cho mạch động lực. Khi chuyển tay quay về OFF, cả bốn đường dẫn điện được mở đồng thời, giúp tách phần tải phía sau khỏi nguồn trước khi thực hiện công việc kiểm tra hoặc bảo trì.

KU 4630 là cầu dao cắt tải bằng thao tác cơ khí, không phải thiết bị bảo vệ tự động. Sản phẩm không tự ngắt khi xảy ra quá tải, mất pha hoặc ngắn mạch, vì vậy cần được phối hợp với MCCB, cầu chì, bộ bảo vệ động cơ hoặc các thiết bị bảo vệ chuyên dụng theo thiết kế tủ bơm PCCC.

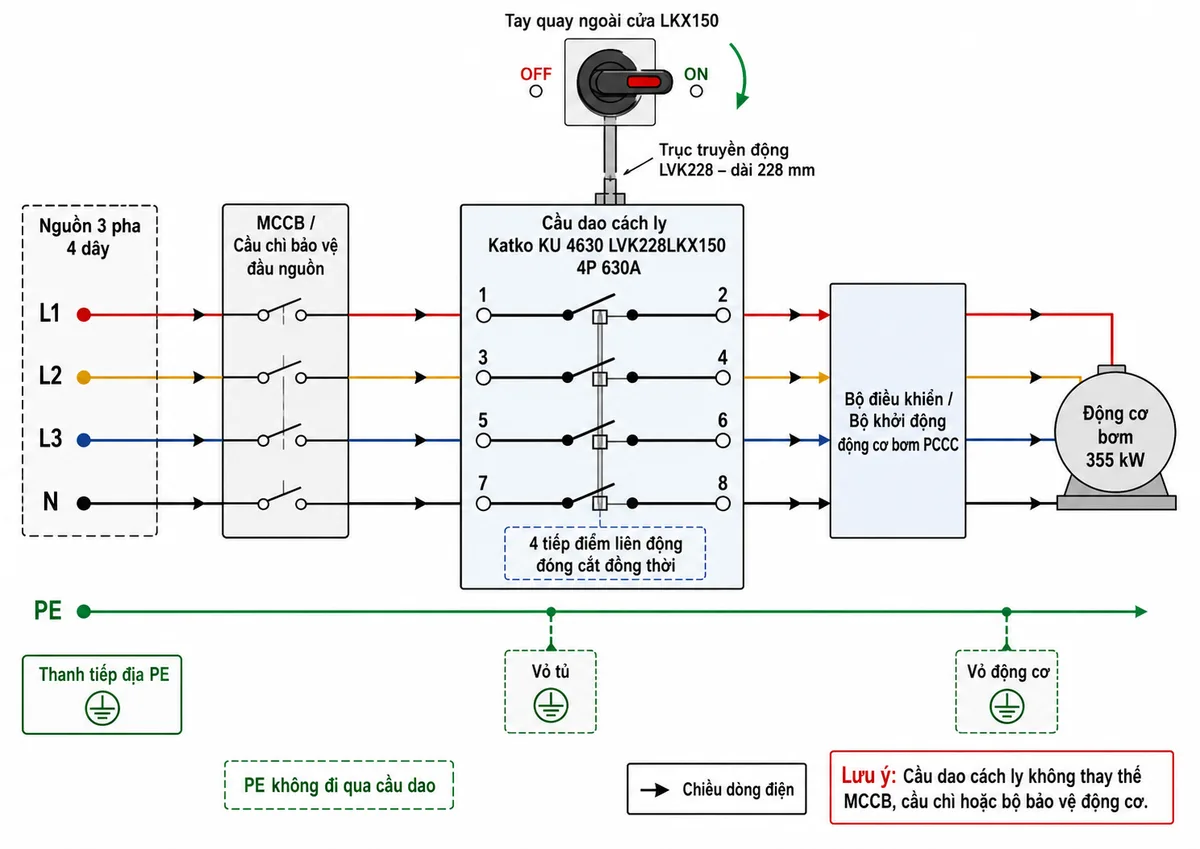

Sơ đồ đấu dây và kết nối điển hình

Trong cấu hình tủ bơm ba pha bốn dây, nguồn L1, L2, L3 và N sau thiết bị bảo vệ đầu nguồn được đưa vào bốn cực của cầu dao. Các đầu ra kết nối đến bộ điều khiển hoặc bộ khởi động động cơ bơm. Dây PE không đi qua cầu dao mà phải nối liên tục đến thanh tiếp địa của tủ và vỏ động cơ.

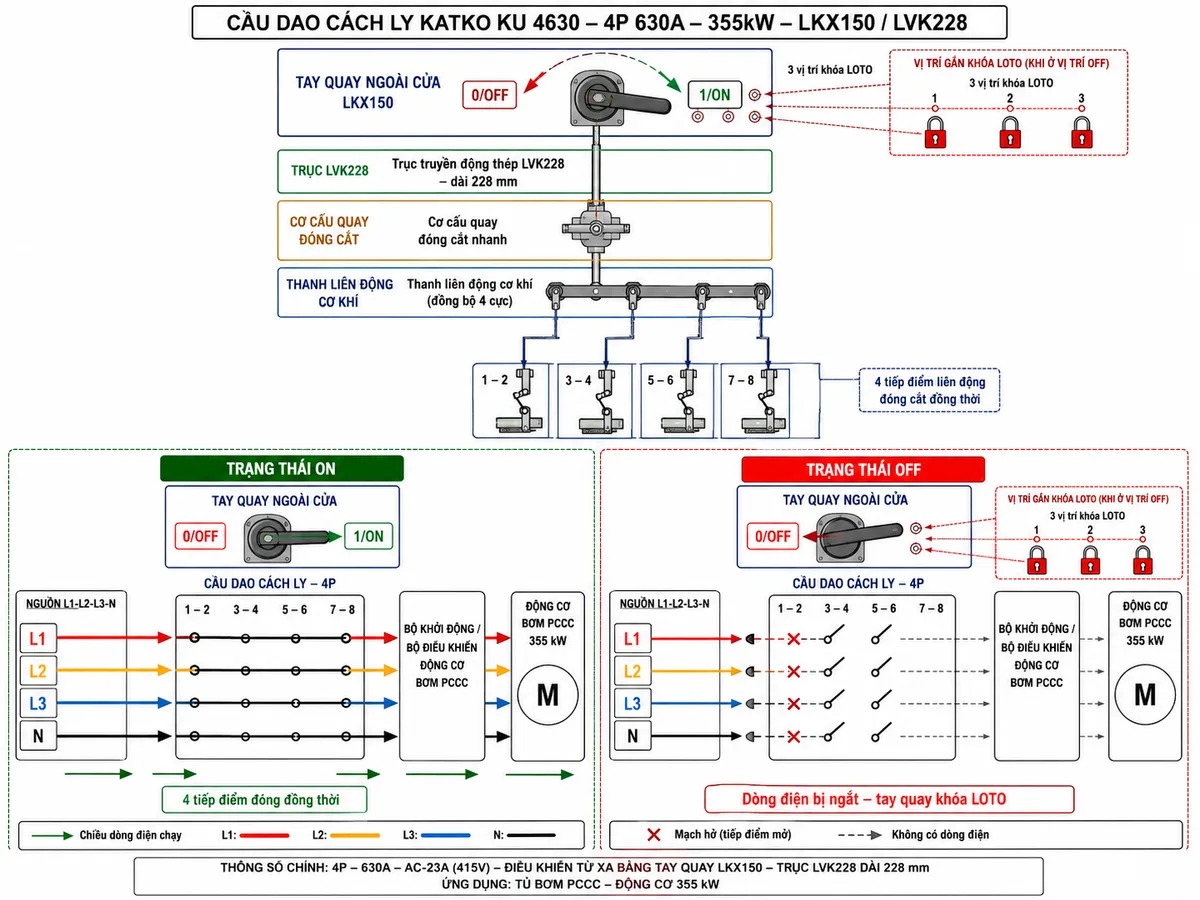

Nguyên lý hoạt động

Khi người vận hành xoay tay quay LKX150 từ OFF sang ON, chuyển động quay được truyền qua trục thép LVK228 đến cơ cấu vận hành bên trong thân cầu dao. Cơ cấu liên động tác động đồng thời lên bốn tiếp điểm công suất, làm kín các cặp cực 1–2, 3–4, 5–6 và 7–8 để dòng điện truyền từ nguồn đến tải.

Khi xoay tay quay về OFF, cơ cấu thực hiện quá trình ngược lại và mở cả bốn tiếp điểm. Sau khi cầu dao ở OFF, người vận hành có thể gắn ổ khóa vào tay quay để ngăn đóng điện ngoài ý muốn trong quá trình bảo trì. Trước khi làm việc, vẫn phải kiểm tra xác nhận hết điện bằng thiết bị đo phù hợp.

Ứng dụng tiêu biểu

• Làm isolator cho tủ bơm PCCC sử dụng động cơ công suất lớn.
• Cô lập nguồn đầu vào của tủ điều khiển bơm chính, bơm cấp nước hoặc bơm công nghiệp.
• Tủ phân phối điện hạ thế và tủ động lực 630 A.
• Mạch cấp nguồn cho động cơ, quạt, máy nén và thiết bị sản xuất công suất cao.
• Hệ thống cần tay quay vận hành ngoài cửa và khả năng khóa tại vị trí OFF.

Lưu ý khi lựa chọn và lắp đặt

• Đối chiếu dòng làm việc thực tế, công suất động cơ, điện áp hệ thống và cấp sử dụng trước khi chọn thiết bị.
• Kiểm tra khả năng chịu dòng ngắn mạch của toàn bộ tổ hợp với MCCB hoặc cầu chì bảo vệ phía trước.
• Sử dụng đầu cốt, cáp đồng và bu lông phù hợp; siết đầu cực M12 đúng mô-men 50–75 Nm.
• Bố trí khoảng cách pha, nắp che đầu cực và tấm ngăn pha theo yêu cầu an toàn của tủ.
• Không sử dụng dây PE làm dây đóng cắt; dây tiếp địa phải được nối liên tục.
• Ngắt nguồn, khóa LOTO và xác nhận hết điện trước khi lắp đặt hoặc bảo trì.
• Việc lắp đặt phải do nhân sự điện có chuyên môn thực hiện và tuân thủ tiêu chuẩn PCCC, tiêu chuẩn điện cùng hồ sơ thiết kế của công trình.

4. Cam kết và nơi mua hàng

Để lựa chọn đúng cầu dao cách ly Katko KU 4630 LVK228LKX150 chính hãng, khách hàng cần kiểm tra đầy đủ model, số cực, dòng định mức, bộ tay quay, chiều dài trục và phụ kiện đi kèm. Việc mua đúng cấu hình giúp hạn chế sai lệch khi gia công cửa tủ, lắp đặt bản mã và đấu nối cáp công suất lớn.

Khách hàng có nhu cầu mua Katko KU 4630 LVK228LKX150 cho tủ bơm PCCC hoặc tủ động lực có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình phụ kiện, hỗ trợ tài liệu kỹ thuật và cung cấp sản phẩm có nguồn gốc rõ ràng. Chính sách giao hàng, chứng từ và bảo hành được xác nhận cụ thể theo từng đơn hàng.

Câu hỏi thường gặp (FAQ)

Katko KU 4630 LVK228LKX150 có bao nhiêu cực?

Thiết bị có bốn cực công suất đóng cắt đồng thời. Trong hệ thống ba pha bốn dây, ba cực thường dùng cho L1, L2, L3 và cực thứ tư có thể dùng để đóng cắt dây N theo thiết kế.

Công suất 355 kW của KU 4630 được xác định ở điện áp nào?

Công suất 355 kW áp dụng cho động cơ lồng sóc ba pha 1.500 vòng/phút tại 415 V theo cấp sử dụng AC-23A. Datasheet cũng công bố mức 400 kW tại 500 V và 630 kW tại 690 V.

KU 4630 có thể thay thế MCCB trong tủ bơm PCCC không?

Không. KU 4630 là cầu dao cắt tải và cách ly bằng thao tác cơ khí, không tự động bảo vệ quá tải hoặc ngắn mạch. Mạch điện vẫn cần MCCB, cầu chì và thiết bị bảo vệ động cơ phù hợp.

Ký hiệu LVK228LKX150 có ý nghĩa gì?

LVK228 là trục truyền động thép dài 228 mm dùng để nối cơ cấu cầu dao với tay quay cửa tủ. LKX150 là loại tay quay ngoài cửa được cung cấp trong cấu hình sản phẩm này.

Các cực của cầu dao được đánh số như thế nào?

Bốn cặp tiếp điểm được ký hiệu 1–2, 3–4, 5–6 và 7–8. Trong một cấu hình đấu nối điển hình, nguồn được đưa vào các cực 1, 3, 5, 7 và tải được nối tại các cực 2, 4, 6, 8.

Tay quay LKX150 có khóa được ở vị trí OFF không?

Có. Hướng dẫn lắp đặt của KATKO thể hiện tay quay LKX150 hỗ trợ tối đa ba vị trí gắn ổ khóa khi ở OFF, giúp phục vụ quy trình khóa và cô lập nguồn trong thời gian bảo trì.

KU 4630 có phù hợp với mọi tủ bơm chữa cháy 355 kW không?

Không nên lựa chọn chỉ dựa trên công suất. Kỹ sư thiết kế cần kiểm tra dòng định mức động cơ, dòng khởi động, điện áp, phương pháp khởi động, khả năng phối hợp ngắn mạch, sơ đồ nối đất và các yêu cầu PCCC áp dụng cho công trình.
