Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8160PW L200AD12T6LKX100 (8P 160A 90kW)

1) Giới thiệu Cầu dao cách ly Katko KU 8160PW L200AD12T6LKX100 (8P 160A 90kW)

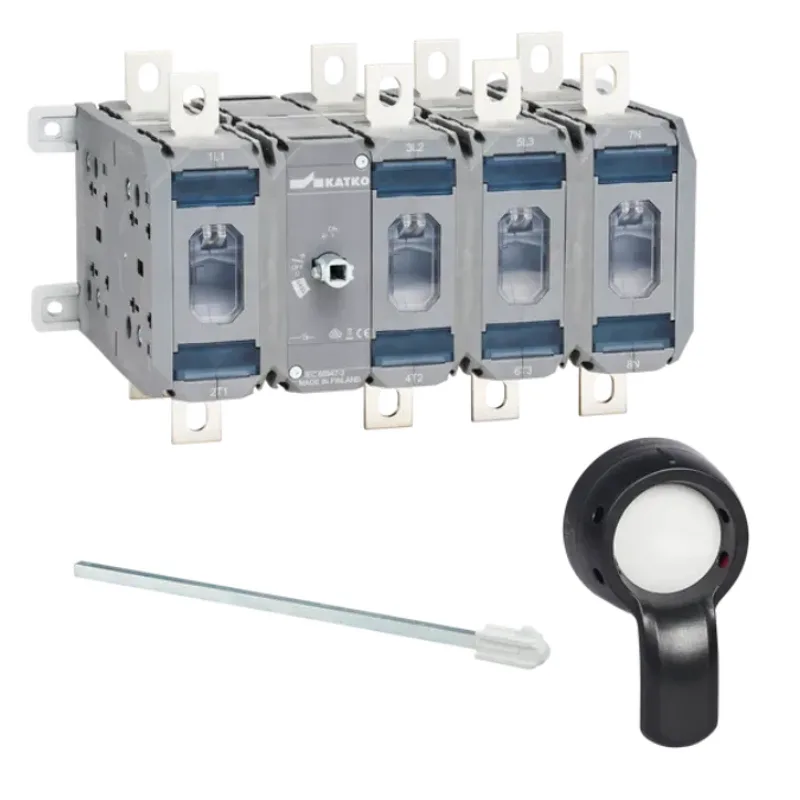

Cầu dao cách ly Katko KU 8160PW L200AD12T6LKX100 là cầu dao cắt tải nhiều cực thuộc dòng LoadSafe, được thiết kế để đóng cắt tải, cô lập nguồn và tạo điều kiện bảo trì an toàn cho tủ điện công nghiệp. Với cấu hình tám cực liên động, sản phẩm phù hợp cho những hệ thống cần ngắt đồng thời nhiều đường công suất, trong đó có tủ điều khiển bơm phòng cháy chữa cháy, tủ động lực, hệ thống phân phối điện và mạch cấp nguồn cho động cơ công suất lớn.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp tập trung vào cầu dao cách ly, cầu dao cắt tải, bộ chuyển nguồn, cầu dao cầu chì và các giải pháp kết nối điện dành cho môi trường công nghiệp. KATKO vận hành hoạt động sản xuất tại Phần Lan và Ba Lan, đồng thời cung cấp sản phẩm cho nhiều thị trường quốc tế.

Model KU 8160PW L200AD12T6LKX100 được cung cấp cùng tay quay ngoài cửa tủ LKX100 và trục truyền động L200AD12T6. Cấu trúc này cho phép thân cầu dao đặt bên trong tủ trong khi người vận hành thực hiện thao tác ON hoặc OFF từ bên ngoài cửa tủ, hạn chế tiếp xúc trực tiếp với các phần mang điện.

2) Ưu điểm và tính năng nổi bật

• Đóng cắt đồng thời tám cực, giúp cô lập nhiều dây dẫn hoặc nhiều nhánh công suất bằng một thao tác duy nhất.
• Tay quay LKX100 lắp ngoài cửa tủ giúp nhận biết trạng thái đóng hoặc ngắt rõ ràng và thuận tiện khi vận hành.
• Hỗ trợ khóa tay quay tại vị trí OFF để triển khai quy trình khóa và treo thẻ an toàn trong thời gian kiểm tra, sửa chữa.
• Cơ cấu truyền động bằng trục giúp bố trí cầu dao linh hoạt phía sau cửa hoặc tấm lắp thiết bị của tủ điện.
• Khả năng làm việc với tải động cơ theo cấp sử dụng AC-23A, phù hợp cho các ứng dụng đóng cắt tải có tính cảm.
• Đầu nối dạng bulông tạo bề mặt tiếp xúc chắc chắn, thích hợp với dây dẫn công suất lớn khi được lắp đặt và siết lực đúng hướng dẫn.
• Độ bền cơ khí cao, đáp ứng nhu cầu vận hành lâu dài trong hệ thống điện công nghiệp.
• Có thể phối hợp với tiếp điểm phụ, tấm chắn pha và nắp che đầu cực tương thích khi thiết kế tủ yêu cầu giám sát trạng thái hoặc tăng mức bảo vệ.

Thông số kỹ thuật chính đã đối chiếu theo dữ liệu KATKO

Hạng mục	Thông tin
Model	KU 8160PW L200AD12T6LKX100
Mã sản phẩm KATKO	20549
Loại thiết bị	Load Break Switch
Số cực	8 cực
Dòng làm việc AC-21A, AC-22A và AC-23A	160 A tại 415 V, 500 V và 690 V
Công suất động cơ AC-23A tại 415 V	90 kW
Công suất động cơ AC-23A tại 500 V	110 kW
Công suất động cơ AC-23A tại 690 V	132 kW
Dòng nhiệt định mức Ith	200 A
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung Uimp	12 kV
Dòng chịu ngắn mạch trong 1 giây Icw	8 kA
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	16000 lần thao tác
Cỡ dây dùng cho giá trị danh định	95 mm²
Kiểu đầu nối	Bulông M8
Mô-men siết đầu cực	15–22 Nm
Tay quay ngoài cửa tủ	LKX100, có 3 vị trí gắn ổ khóa tại OFF
Trục truyền động đi kèm	L200AD12T6, chiều dài 200 mm

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cách ly và đóng cắt tải

Chức năng chính của cầu dao cắt tải 8 cực 160A là thiết lập hoặc ngắt đường dẫn điện giữa nguồn và tải. Khi chuyển sang trạng thái ON, các tiếp điểm công suất được đóng đồng thời để cho phép dòng điện đi qua. Khi chuyển về OFF, toàn bộ các tiếp điểm được mở bằng cùng một cơ cấu liên động, tạo điểm phân cách điện phục vụ kiểm tra hoặc bảo trì phía sau cầu dao.

Đây không phải là thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Trong tủ bơm PCCC, cầu dao cần được phối hợp với MCCB, cầu chì hoặc thiết bị bảo vệ thích hợp ở phía nguồn. Việc lựa chọn thiết bị bảo vệ, tiết diện cáp và khả năng chịu ngắn mạch phải dựa trên hồ sơ thiết kế điện của công trình.

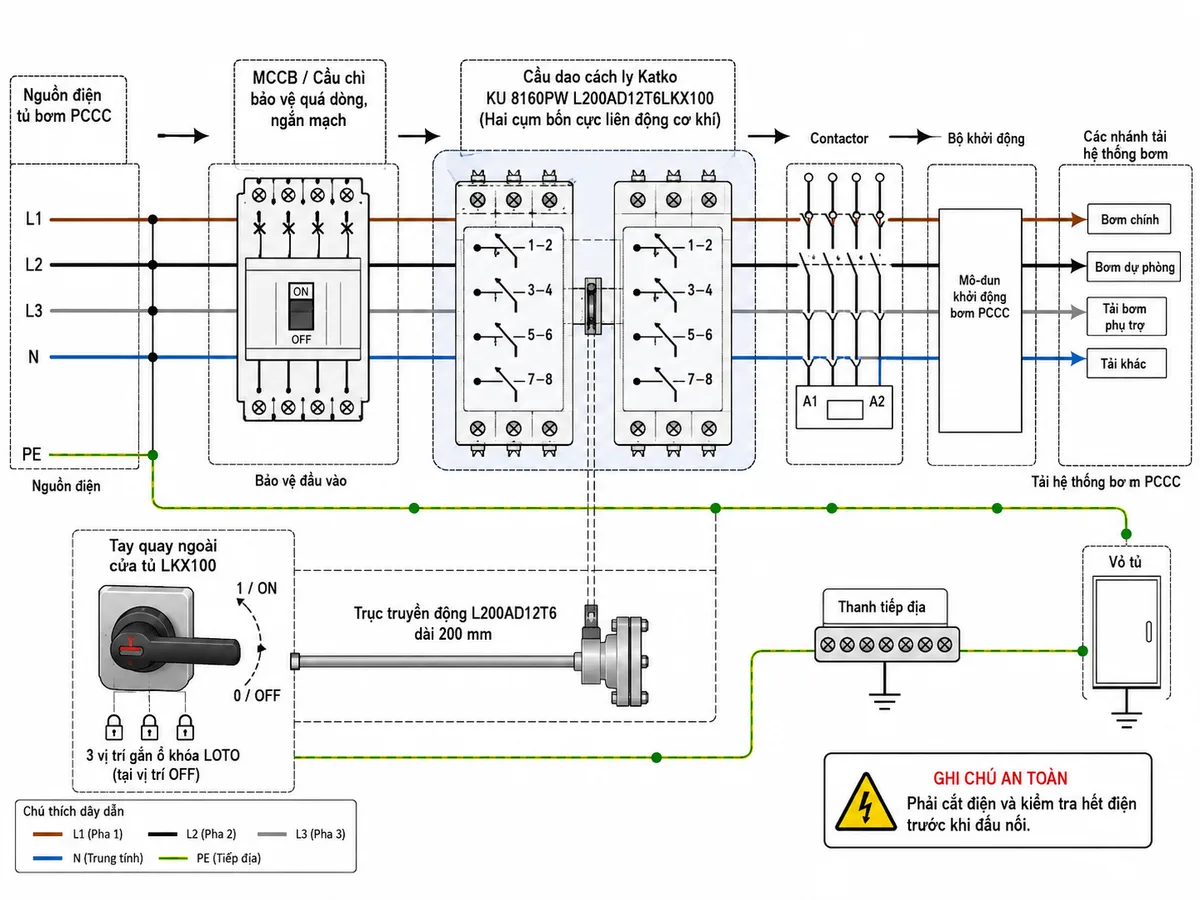

Sơ đồ đấu dây và kết nối

Thiết bị gồm hai cụm bốn cực được liên kết cơ khí. Sơ đồ kết nối chính thức của KATKO thể hiện mỗi cụm có các cặp tiếp điểm 1–2, 3–4, 5–6 và 7–8. Các cực phía nguồn và phía tải phải được xác định theo ký hiệu trên thiết bị, sơ đồ của nhà sản xuất và bản vẽ tủ điện thực tế; không nên tự quy đổi thành tên pha khi chưa xác nhận cấu hình mạch.

Khi thi công, kỹ thuật viên cần cố định thân cầu dao chắc chắn, căn chỉnh đồng tâm giữa tay quay và trục truyền động, kiểm tra đủ hành trình ON–OFF rồi mới đấu cáp. Đầu cốt, dây dẫn và phụ kiện che chắn phải phù hợp với tiết diện cáp, khoảng cách điện và yêu cầu an toàn của tủ.

Nguyên lý truyền động đồng thời

Khi người vận hành xoay tay quay ngoài cửa tủ LKX100, mô-men quay được truyền qua trục đến cơ cấu đóng cắt bên trong cầu dao. Cơ cấu liên động phân phối chuyển động tới cả hai cụm tiếp điểm, nhờ đó tám cực thay đổi trạng thái đồng thời thay vì đóng hoặc mở riêng lẻ.

Ở vị trí ON, các tiếp điểm động tiếp xúc với tiếp điểm tĩnh và hình thành đường dẫn dòng điện tới tải. Ở vị trí OFF, cơ cấu tách các tiếp điểm, ngắt dòng qua toàn bộ các cực. Tay quay có thể được khóa tại OFF để ngăn thao tác đóng điện ngoài ý muốn trong thời gian bảo trì. Trước khi làm việc, người thực hiện vẫn phải kiểm tra xác nhận mất điện bằng thiết bị đo phù hợp; khóa tay quay không thay thế bước kiểm tra an toàn điện.

Ứng dụng trong tủ bơm PCCC và hệ thống công nghiệp

Cầu dao cách ly cho tủ bơm PCCC được bố trí tại đầu vào hoặc tại vị trí cần cô lập nhiều dây dẫn nhằm hỗ trợ vận hành, kiểm tra và sửa chữa hệ thống. Thiết bị có thể được sử dụng trong tủ bơm chính, tủ phân phối động lực, cụm điều khiển nhiều nhánh, hệ thống quạt công nghiệp, máy nén, dây chuyền sản xuất và các tải động cơ cần khả năng đóng cắt theo cấp AC-23A.

Việc áp dụng cấu hình tám cực phụ thuộc vào sơ đồ điện cụ thể. Các cực có thể phục vụ nhiều dây nguồn, nhiều nhánh tải hoặc hai nhóm mạch cần ngắt cùng lúc. Không nên mặc định cách phân chia cực chỉ dựa trên số lượng pha của động cơ; kỹ sư thiết kế phải xác định chức năng từng cặp tiếp điểm trong bản vẽ nguyên lý và bản vẽ đấu nối của tủ.

4) Cam kết và nơi mua hàng

Khi lựa chọn Katko KU 8160PW L200AD12T6LKX100 chính hãng, khách hàng cần kiểm tra đầy đủ model, mã sản phẩm, cấu hình tay quay, chiều dài trục, số cực và thông số tải của hệ thống. Sản phẩm đúng cấu hình giúp việc lắp đặt thuận lợi, duy trì khả năng cách ly đồng thời và hạn chế sai sót khi thay thế thiết bị trong tủ điện.

Để được tư vấn lựa chọn, kiểm tra cấu hình và đặt mua sản phẩm chính hãng, hãy liên hệ trực tiếp với thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu model, phụ kiện lắp tủ và yêu cầu ứng dụng trước khi báo giá, giúp khách hàng lựa chọn đúng thiết bị cho tủ bơm PCCC hoặc hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Katko KU 8160PW L200AD12T6LKX100 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải thuộc dòng KATKO LoadSafe, đồng thời có thể thực hiện chức năng cô lập nguồn khi được lắp đặt và sử dụng đúng thiết kế. Thiết bị có khả năng đóng hoặc ngắt tải bằng thao tác cơ khí, khác với loại dao cách ly chỉ được phép thao tác khi không mang tải.

Sản phẩm có phù hợp với động cơ bơm PCCC 90 kW không?

Dữ liệu của nhà sản xuất công bố mức công suất động cơ AC-23A tương ứng tại điện áp xác định trong bảng kỹ thuật. Trước khi sử dụng cho động cơ bơm, cần kiểm tra điện áp hệ thống, dòng định mức thực tế, phương pháp khởi động, số lần thao tác và sơ đồ đấu dây của tủ.

Tám cực của cầu dao được đánh số như thế nào?

Sơ đồ KATKO thể hiện thiết bị dưới dạng hai cụm bốn cực liên động. Mỗi cụm sử dụng các cặp ký hiệu 1–2, 3–4, 5–6 và 7–8. Khi đấu nối phải đối chiếu trực tiếp ký hiệu trên thân thiết bị và sơ đồ đi kèm, không tự suy diễn thứ tự cực.

Tay quay LKX100 có khóa an toàn được không?

Có. Tay quay LKX100 hỗ trợ ba vị trí gắn ổ khóa tại trạng thái OFF. Tính năng này phù hợp với quy trình khóa và treo thẻ nhằm ngăn đóng điện ngoài ý muốn trong quá trình bảo trì.

Cầu dao Katko có thay thế được MCCB hoặc cầu chì không?

Không. Cầu dao thực hiện chức năng đóng cắt và cô lập nhưng không tự động tác động khi xảy ra quá tải hoặc ngắn mạch. Hệ thống vẫn cần MCCB, cầu chì hoặc giải pháp bảo vệ được tính toán phù hợp ở phía nguồn.

Có thể dùng cầu dao để đóng ngắt động cơ thường xuyên thay cho contactor không?

Không nên sử dụng cầu dao như phần tử điều khiển đóng ngắt lặp lại trong chu trình vận hành thông thường. Contactor hoặc bộ khởi động đảm nhiệm điều khiển động cơ, còn cầu dao chủ yếu phục vụ đóng cắt bằng tay, cô lập nguồn và bảo trì hệ thống.

Khi lắp đặt cần lưu ý những gì?

Việc lắp đặt phải do nhân sự có chuyên môn thực hiện sau khi đã cắt nguồn và xác nhận hết điện. Cần căn chỉnh chính xác tay quay với trục, siết đầu nối theo mô-men quy định, sử dụng đầu cốt phù hợp, bảo đảm khoảng cách điện và kiểm tra toàn bộ tám cực đóng mở đồng thời trước khi đưa tủ vào vận hành.
