Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4200W L200AD12T6LKX100 (4P 200A 110kW)

1) Giới thiệu cầu dao cách ly Katko KU 4200W L200AD12T6LKX100

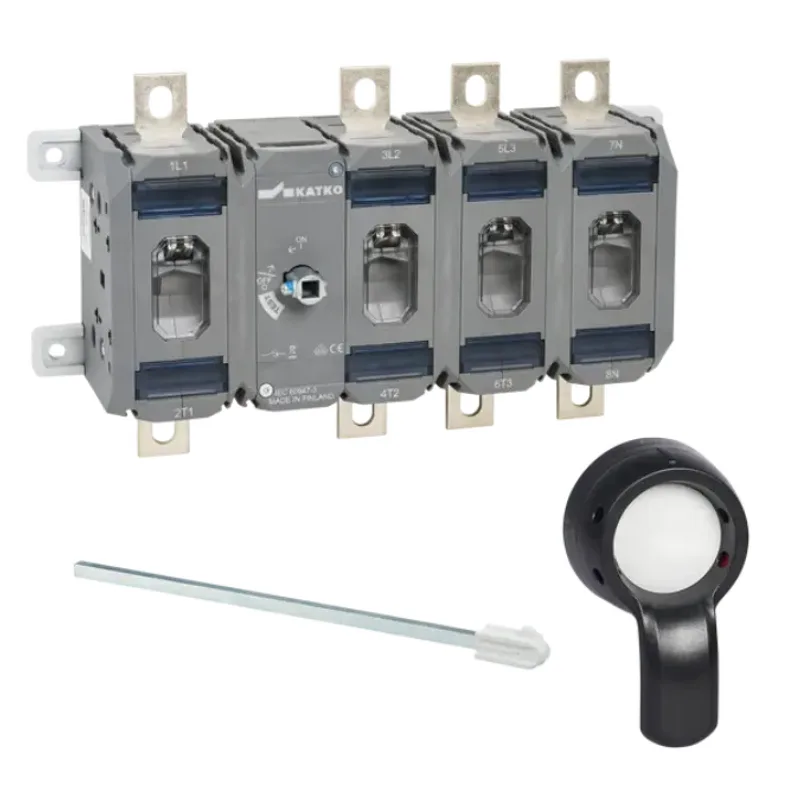

Cầu dao cách ly Katko KU 4200W L200AD12T6LKX100 là cầu dao cắt tải thuộc dòng LoadSafe, được thiết kế để đóng, mang và ngắt dòng điện trong điều kiện vận hành bình thường. Sản phẩm có cấu hình 4 cực 200A, phù hợp làm thiết bị đóng cắt và cô lập nguồn chính trong tủ điện công nghiệp, tủ phân phối và tủ điều khiển bơm PCCC.

Với khả năng vận hành động cơ tham chiếu 110kW tại 415V theo cấp sử dụng AC-23A, model này phù hợp cho các hệ thống bơm công suất lớn khi được lựa chọn, phối hợp bảo vệ và lắp đặt đúng theo hồ sơ thiết kế điện.

Nguồn gốc thương hiệu KATKO

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, chuyên phát triển cầu dao cắt tải, cầu dao cách ly, bộ chuyển nguồn, cầu dao cầu chì và các phụ kiện lắp đặt điện công nghiệp. Lịch sử doanh nghiệp bắt đầu từ năm 1938; các giải pháp đóng cắt của hãng được phát triển theo định hướng độ tin cậy, an toàn vận hành và khả năng làm việc trong những ứng dụng yêu cầu cao.

KATKO tổ chức sản xuất tại các nhà máy của hãng ở Phần Lan và Ba Lan với mức độ tự động hóa cao. Khi mua hàng, người sử dụng nên đối chiếu mã sản phẩm, nhãn thiết bị và chứng từ của từng lô để xác nhận đầy đủ nguồn gốc hàng hóa.

2) Ưu điểm và tính năng nổi bật

• Cầu dao cắt tải 4P cho phép đóng cắt đồng thời bốn đường dẫn điện, thích hợp với hệ thống ba pha có dây trung tính cần được cô lập cùng nguồn.
• Dòng vận hành định mức 200A theo các cấp sử dụng công nghiệp được nhà sản xuất công bố, đáp ứng yêu cầu đóng cắt tải và cô lập động cơ công suất lớn.
• Cấu hình tay cầm ngoài cửa tủ LKX100 giúp người vận hành thao tác ON/OFF mà không cần mở cửa tủ điện.
• Trục truyền động L200 AD12/T6 tạo liên kết cơ khí từ tay cầm ngoài cửa đến thân cầu dao bên trong tủ.
• Tay cầm có các vị trí gắn khóa khi ở trạng thái OFF, hỗ trợ quy trình khóa và gắn thẻ an toàn LOTO trong bảo trì.
• Cơ cấu liên động đóng cắt đồng thời các cực, hạn chế tình trạng một pha hoặc dây trung tính ở trạng thái không đồng nhất.
• Độ bền cơ khí cao, phù hợp cho các hệ thống cần thao tác ổn định trong thời gian dài.
• Có thể tích hợp tiếp điểm phụ phù hợp để giám sát trạng thái, liên động với mạch điều khiển hoặc truyền tín hiệu về hệ thống quản lý.

Thông tin kỹ thuật chính theo tài liệu KATKO

Hạng mục	Thông tin
Model	KU 4200W L200AD12T6LKX100
Loại thiết bị	Load break switch – cầu dao cắt tải và cách ly
Số cực	4 cực
Dòng vận hành AC-21A	200A tại 415V, 500V và 690V
Dòng vận hành AC-22A	200A tại 415V, 500V và 690V
Dòng vận hành AC-23A	200A tại 415V, 500V và 690V
Công suất động cơ tham chiếu AC-23A	110kW tại 415V; 132kW tại 500V; 160kW tại 690V
Điện áp cách điện định mức Ui	1000V
Dòng nhiệt định mức Ith	250A
Tiết diện cáp danh nghĩa theo tài liệu	95mm²
Bu lông đầu cực	M8
Mô-men siết đầu cực	15–22Nm
Độ bền điện	2.000 lần thao tác
Độ bền cơ khí	16.000 lần thao tác
Cơ cấu thao tác	Tay cầm ngoài cửa LKX100 và trục L200 AD12/T6

Tiết diện cáp, thiết bị bảo vệ và khả năng chịu ngắn mạch của toàn bộ tủ điện phải được kỹ sư lựa chọn theo dòng tải thực tế, phương pháp lắp đặt, nhiệt độ môi trường, chiều dài tuyến cáp và mức dòng ngắn mạch tại điểm đấu nối.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Trong tủ bơm chữa cháy, Katko KU 4200W có thể được sử dụng làm cầu dao tổng để kết nối hoặc cô lập nguồn ba pha và dây trung tính khỏi phần còn lại của tủ. Khi chuyển sang OFF, các tiếp điểm chính mở ra, tạo trạng thái phân cách điện phục vụ kiểm tra, sửa chữa hoặc thay thế thiết bị phía sau.

Cầu dao không thay thế chức năng bảo vệ quá tải và ngắn mạch. Phía nguồn vẫn cần có MCCB, cầu chì hoặc thiết bị bảo vệ được lựa chọn và phối hợp phù hợp; phía tải thường bao gồm bộ khởi động, contactor, rơ-le quá tải, bộ khởi động mềm hoặc biến tần tùy cấu hình hệ thống bơm.

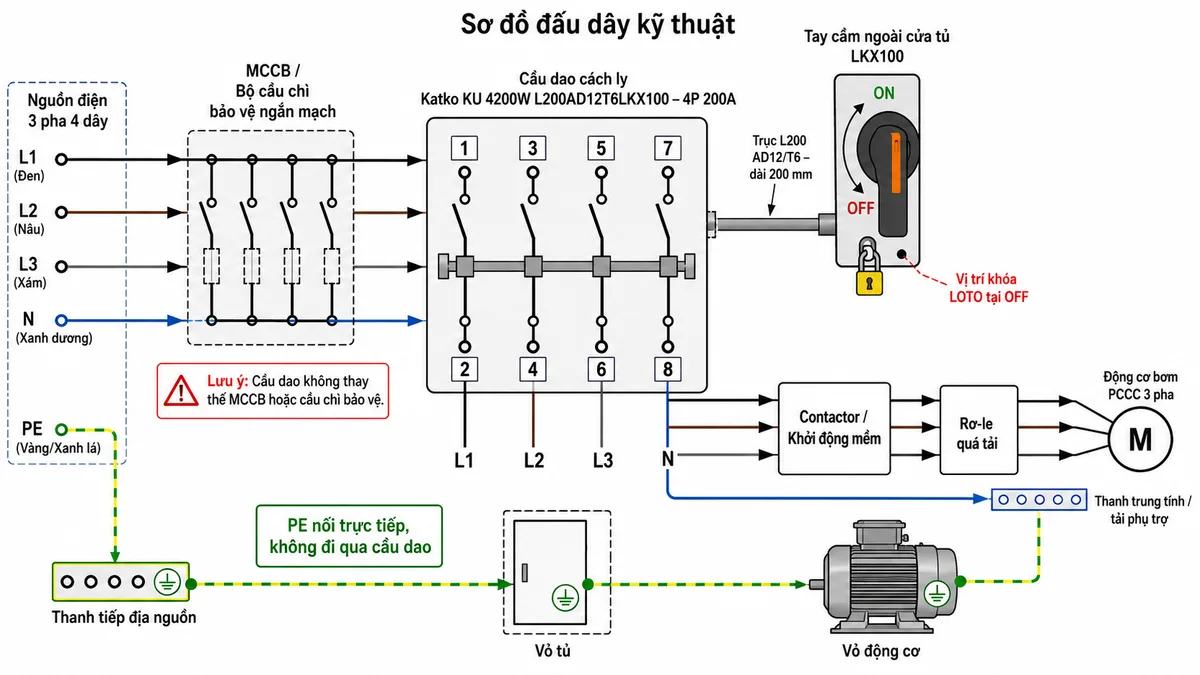

Sơ đồ đấu dây và kết nối đề xuất

Đối với hệ thống ba pha bốn dây, nguồn L1, L2, L3 và N được đưa qua bốn cặp tiếp điểm của cầu dao. Dây bảo vệ PE không được đóng cắt qua cầu dao mà phải nối liên tục đến thanh tiếp địa của tủ và vỏ động cơ.

Việc xác định đầu vào, đầu ra và chiều lắp cáp phải tuân theo sơ đồ đấu nối, ký hiệu trên thân thiết bị và hướng dẫn lắp đặt của KATKO. Trước khi đấu dây cần cô lập hoàn toàn nguồn điện, kiểm tra hết điện và thực hiện quy trình LOTO.

Nguyên lý hoạt động

Khi người vận hành xoay tay cầm LKX100 sang ON, mô-men quay được truyền qua trục AD12/T6 đến cơ cấu đóng cắt bên trong. Cơ cấu này tác động lên thanh liên động để bốn tiếp điểm công suất chuyển trạng thái đồng thời, cho phép dòng điện đi từ nguồn đến thiết bị khởi động và động cơ bơm.

Khi tay cầm chuyển về OFF, cơ cấu truyền động mở đồng thời cả bốn tiếp điểm, ngắt đường dẫn điện giữa nguồn và tải. Tay cầm có thể được khóa tại OFF để hạn chế việc đóng điện ngoài ý muốn trong quá trình bảo trì. Việc xác nhận an toàn vẫn phải bao gồm đo kiểm hết điện tại vị trí làm việc.

Ứng dụng tiêu biểu

• Cầu dao tổng cho tủ điều khiển bơm chữa cháy chính hoặc bơm điện công suất lớn.
• Tủ phân phối ba pha có yêu cầu đóng cắt đồng thời dây trung tính.
• Tủ điều khiển động cơ, quạt công nghiệp, máy nén và hệ thống HVAC.
• Điểm cô lập nguồn phục vụ bảo trì dây chuyền và máy móc công nghiệp.
• Hệ thống phân phối điện cần tay cầm thao tác bên ngoài cửa tủ và hỗ trợ khóa LOTO.

Lưu ý lựa chọn và lắp đặt

• Chỉ sử dụng mức công suất động cơ được công bố khi điện áp, cấp sử dụng và điều kiện vận hành thực tế tương ứng với tài liệu kỹ thuật.
• Phải phối hợp cầu dao với MCCB hoặc cầu chì có thông số phù hợp với dòng ngắn mạch dự kiến của hệ thống.
• Không đưa dây PE qua bất kỳ cực đóng cắt nào của cầu dao.
• Siết đầu cực đúng mô-men do nhà sản xuất quy định và kiểm tra lại sau giai đoạn vận hành ban đầu.
• Việc lắp đặt, đấu nối và bảo trì phải do nhân sự chuyên môn thực hiện khi hệ thống đã được cô lập và xác nhận hết điện.

4) Cam kết và nơi mua hàng

Khách hàng cần mua Katko KU 4200W L200AD12T6LKX100 chính hãng có thể liên hệ thietbicodien để được kiểm tra đúng mã hàng, tư vấn lựa chọn cầu dao theo dòng tải, điện áp, công suất động cơ và cấu hình tủ bơm PCCC.

thietbicodien hỗ trợ đối chiếu model, cấu hình tay cầm và trục truyền động, báo giá theo nhu cầu dự án, cung cấp chứng từ hàng hóa theo điều kiện đơn hàng và hướng dẫn kiểm tra sản phẩm trước khi lắp đặt. Khách hàng nên cung cấp sơ đồ một sợi, điện áp hệ thống, dòng định mức động cơ và thông tin thiết bị bảo vệ phía trước để được tư vấn chính xác.

Câu hỏi thường gặp (FAQ)

Katko KU 4200W L200AD12T6LKX100 là cầu dao cách ly hay cầu dao cắt tải?

Đây là cầu dao cắt tải LoadSafe có khả năng đóng, mang và ngắt dòng điện trong điều kiện vận hành bình thường, đồng thời tạo chức năng cô lập nguồn khi chuyển sang trạng thái OFF.

Model này có bao nhiêu cực?

Thiết bị có bốn cực đóng cắt đồng thời, phù hợp cho hệ thống L1, L2, L3 và N. Dây PE phải được nối trực tiếp và không được đưa qua cầu dao.

Công suất 110kW áp dụng trong điều kiện nào?

Mức 110kW là công suất động cơ ba pha tham chiếu theo cấp sử dụng AC-23A tại điện áp 415V. Không nên áp dụng con số này cho điện áp hoặc chế độ tải khác nếu chưa kiểm tra tài liệu và tính toán thiết kế.

Cầu dao Katko KU 4200W có bảo vệ quá tải hoặc ngắn mạch không?

Không. Cầu dao đảm nhiệm chức năng đóng cắt và cô lập. Hệ thống vẫn cần MCCB, cầu chì, rơ-le quá tải hoặc thiết bị bảo vệ động cơ phù hợp.

Có thể khóa tay cầm khi cầu dao đang OFF không?

Có. Tay cầm LKX100 hỗ trợ gắn khóa tại vị trí OFF, giúp thực hiện quy trình LOTO và hạn chế nguy cơ đóng điện ngoài ý muốn trong thời gian bảo trì.

Trục L200 AD12/T6 có tác dụng gì?

Trục truyền động kết nối tay cầm lắp ngoài cửa tủ với cơ cấu đóng cắt của thân cầu dao bên trong. Ký hiệu L200 thể hiện cấu hình trục dài 200mm của bộ sản phẩm này.

Có thể dùng sản phẩm cho tủ bơm PCCC 110kW không?

Có thể xem xét sử dụng khi nguồn điện là 415V, tải động cơ và cấp sử dụng phù hợp, đồng thời thiết kế đã kiểm tra dòng làm việc, dòng khởi động, khả năng chịu ngắn mạch, thiết bị bảo vệ và yêu cầu của hệ thống PCCC.

Khi bảo trì chỉ cần khóa tay cầm OFF là đủ an toàn không?

Không. Khóa OFF là một phần của quy trình an toàn. Nhân sự bảo trì vẫn phải cô lập mọi nguồn có thể cấp ngược, gắn thẻ cảnh báo, kiểm tra cơ cấu khóa và đo xác nhận hết điện trước khi làm việc.
