Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 3250W L200AD12T6LKX100 (3P 250A 132kW)

1) Giới thiệu cầu dao cách ly Katko KU 3250W L200AD12T6LKX100

Cầu dao cách ly cho tủ bơm PCCC Katko KU 3250W L200AD12T6LKX100 là thiết bị đóng cắt tải ba cực thuộc dòng LoadSafe, được thiết kế để cô lập nguồn điện ba pha khỏi bộ khởi động và động cơ khi cần kiểm tra, bảo trì hoặc xử lý sự cố. Theo phân loại kỹ thuật của nhà sản xuất, đây là load break switch có khả năng đóng cắt tải, không chỉ là thiết bị cách ly không tải thông thường.

KATKO là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, phát triển từ năm 1938 và chuyên sản xuất cầu dao cắt tải, cầu dao cách ly, switch fuse cùng các phụ kiện lắp tủ điện. Hãng sản xuất các giải pháp đóng cắt tại nhà máy của mình ở Phần Lan và Ba Lan, tập trung vào độ tin cậy, an toàn vận hành và khả năng làm việc trong các hệ thống công nghiệp quan trọng.

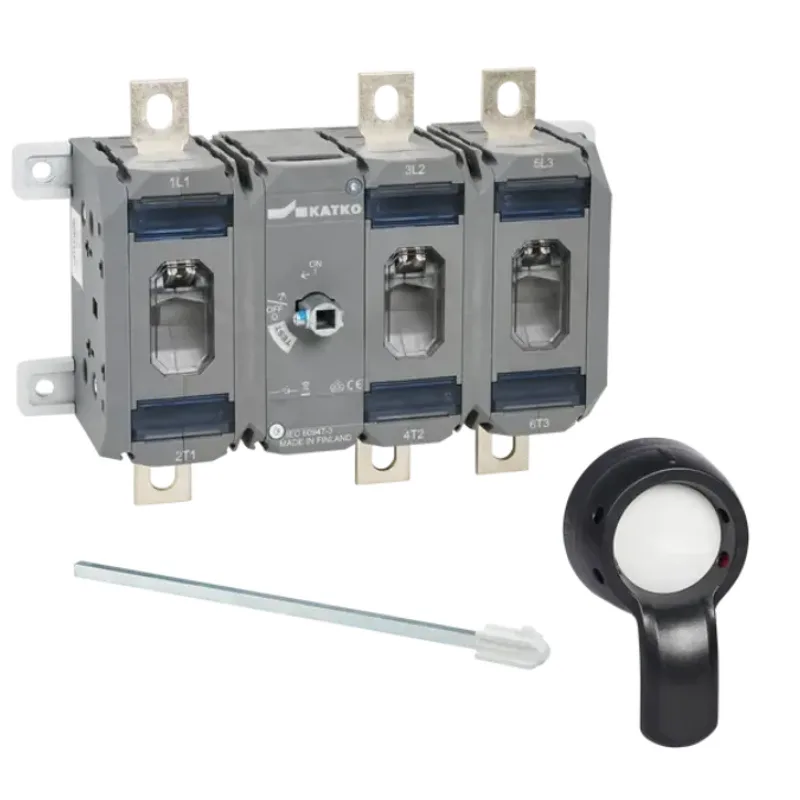

Model KU 3250W L200AD12T6LKX100 là cấu hình hoàn chỉnh gồm thân cầu dao ba cực, trục truyền động bằng thép và tay xoay lắp ngoài cửa tủ. Sản phẩm phù hợp cho các hệ thống cần thao tác đóng cắt từ bên ngoài mà không phải mở cửa tủ điện, đặc biệt là tủ điều khiển động cơ và tủ bơm PCCC.

2) Ưu điểm và tính năng nổi bật

• Đóng hoặc ngắt đồng thời các cực công suất, hạn chế tình trạng mất cân bằng do một pha không được cô lập.
• Tay xoay được lắp bên ngoài cửa tủ, giúp người vận hành nhận biết và điều khiển trạng thái nguồn thuận tiện.
• Cấu hình tay xoay, trục truyền động và thân cầu dao tách rời hỗ trợ bố trí linh hoạt trong nhiều chiều sâu tủ điện.
• Tay xoay có thể khóa tại vị trí OFF, thuận lợi cho quy trình cô lập năng lượng và bảo trì an toàn.
• Phù hợp cho đóng cắt tải công nghiệp, cách ly động cơ và các hệ thống phân phối điện cần độ tin cậy cao.
• Có thể lắp thêm tiếp điểm phụ tương thích để đưa tín hiệu trạng thái về mạch điều khiển, đèn báo hoặc hệ thống giám sát.

Thông số và cấu hình kỹ thuật chính

Hạng mục	Thông tin kỹ thuật
Loại thiết bị	Load Break Switch
Số cực	3 cực
Tên kỹ thuật của nhà sản xuất	3x250A 690V AC-22
Dòng làm việc AC-23A tại 415 V	250 A
Công suất động cơ AC-23A tại 415 V	132 kW
Dòng làm việc AC-23A tại 690 V	250 A
Công suất động cơ AC-23A tại 690 V	250 kW
Điện áp cách điện định mức Ui	1000 V
Dòng nhiệt định mức Ith	315 A
Tiết diện cáp danh định	120 mm²
Kích thước bu lông đầu cực	M8
Mô-men siết đầu cực tối đa	15–22 Nm
Độ bền điện	2000 chu kỳ thao tác
Độ bền cơ	16000 chu kỳ thao tác
Trục truyền động đi kèm	L200AD12T6, thép, dài 200 mm, tiết diện 6 x 6 mm
Tay xoay đi kèm	LKX100, chỉ thị 0–1, cấp bảo vệ IP66NW
Khả năng khóa tay xoay	Ba vị trí gắn ổ khóa tại OFF, đường kính càng khóa tối đa 7 mm

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng cách ly nguồn trong tủ bơm PCCC

Chức năng chính của sản phẩm là tạo điểm đóng cắt và cô lập nguồn ba pha trước bộ khởi động động cơ. Với cấu hình cầu dao cách ly 3P 250A, ba dây pha được đưa qua ba tiếp điểm công suất và được đóng hoặc mở đồng thời bằng một cơ cấu truyền động chung.

Trong tủ bơm chữa cháy, cầu dao thường được bố trí sau MCCB hoặc cầu chì bảo vệ ngắn mạch và trước contactor, bộ khởi động sao–tam giác, khởi động mềm hoặc biến tần. Sản phẩm có mức công suất vận hành được nhà sản xuất công bố cho động cơ 132 kW tại 415 V trong cấp sử dụng AC-23A; việc lựa chọn cuối cùng vẫn phải căn cứ điện áp hệ thống, dòng thực tế, phương pháp khởi động và yêu cầu phối hợp bảo vệ của dự án.

Sơ đồ đấu dây và kết nối

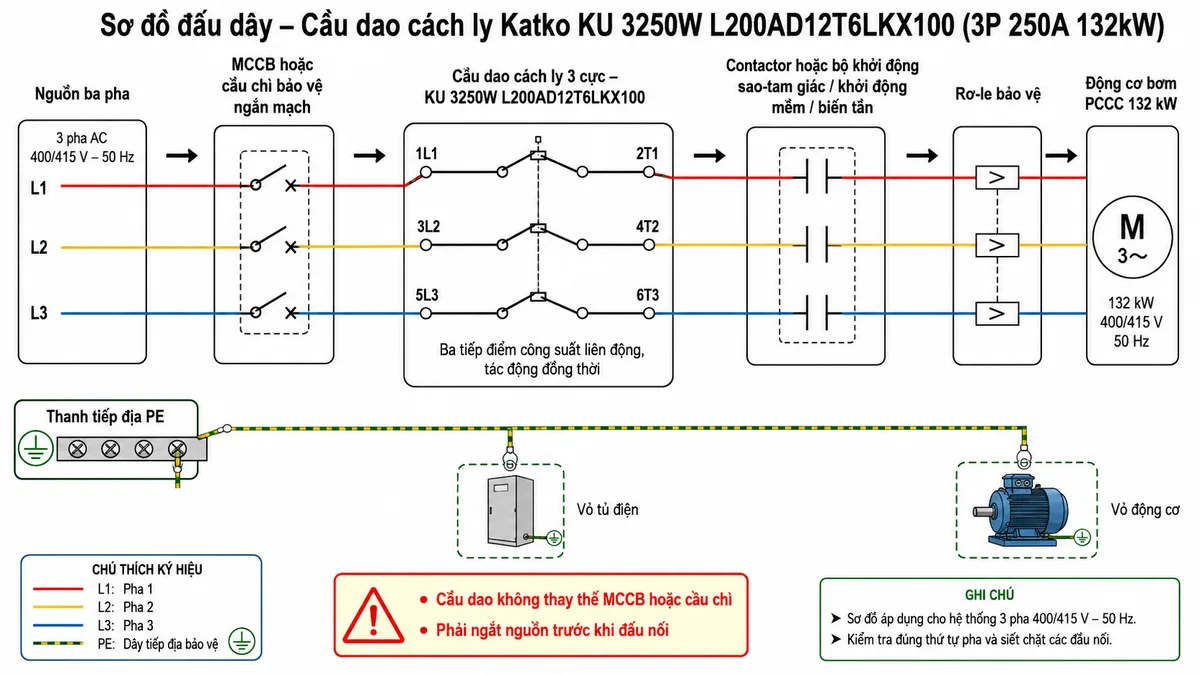

Ba pha nguồn L1, L2 và L3 được cấp từ thiết bị bảo vệ ngắn mạch tới các cực vào 1L1, 3L2 và 5L3. Các cực ra 2T1, 4T2 và 6T3 được nối tới bộ khởi động hoặc contactor, sau đó cấp cho động cơ bơm. Dây PE phải đi riêng từ thanh tiếp địa tới vỏ tủ và vỏ động cơ, không được đi qua cầu dao.

KU 3250W là thiết bị đóng cắt tải và cách ly, không thay thế MCCB, cầu chì, rơ-le quá tải hoặc các chức năng bảo vệ động cơ. Thiết bị bảo vệ phía trước phải được lựa chọn và phối hợp theo thiết kế điện của hệ thống.

Nguyên lý vận hành cơ khí

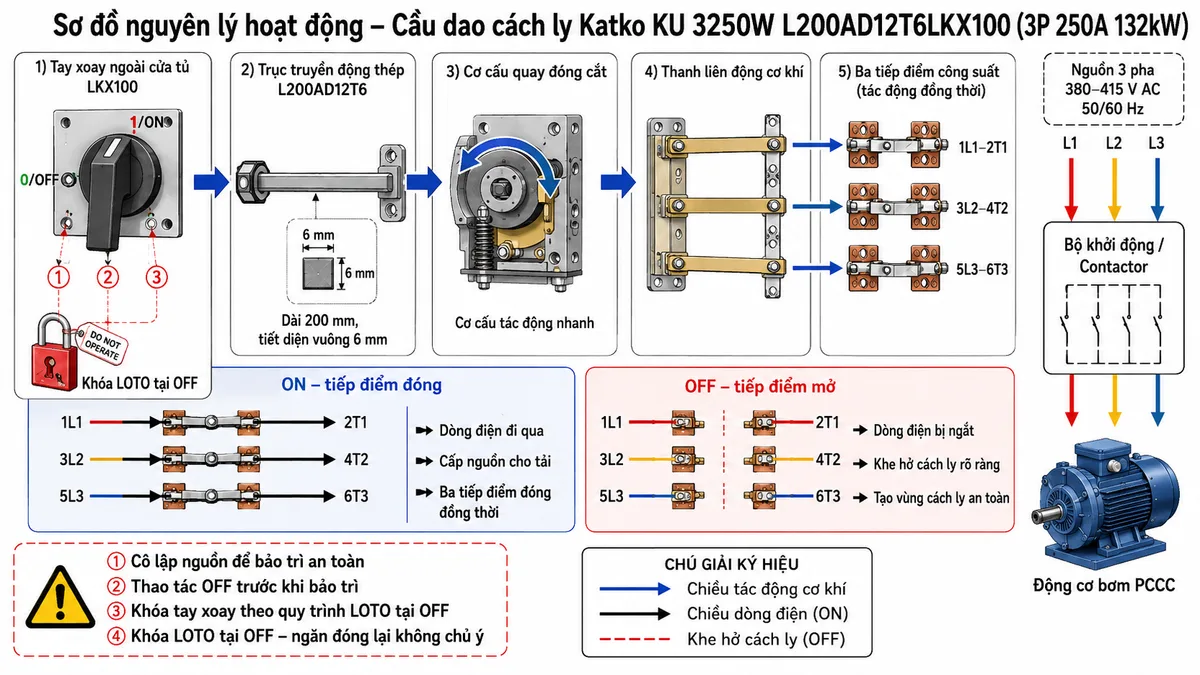

Người vận hành điều khiển tay xoay ngoài cửa tủ LKX100 giữa hai vị trí 0/OFF và 1/ON. Chuyển động quay từ tay xoay được truyền qua trục thép L200AD12T6 dài 200 mm tới cơ cấu quay bên trong thân cầu dao.

Khi tay xoay chuyển sang ON, cơ cấu truyền động tác động đồng thời lên ba tiếp điểm, nối các cặp cực 1L1–2T1, 3L2–4T2 và 5L3–6T3 để cho phép dòng điện đi tới tải. Khi chuyển sang OFF, cả ba tiếp điểm mở đồng thời, cô lập bộ khởi động và động cơ khỏi nguồn cấp phía trước.

Tại trạng thái OFF, người vận hành có thể thực hiện khóa LOTO tại OFF bằng ổ khóa phù hợp để ngăn thao tác đóng điện ngoài ý muốn trong thời gian bảo trì. Trước khi làm việc, kỹ thuật viên vẫn phải kiểm tra hết điện bằng thiết bị đo phù hợp và tuân thủ đầy đủ quy trình an toàn điện của công trình.

Ứng dụng tiêu biểu

• Tủ điều khiển bơm chữa cháy sử dụng động cơ ba pha.
• Tủ MCC và tủ điều khiển động cơ công nghiệp.
• Tủ khởi động sao–tam giác, khởi động mềm hoặc biến tần.
• Hệ thống cấp nước, xử lý nước, thông gió và dây chuyền sản xuất.
• Điểm cách ly nguồn phục vụ bảo trì thiết bị điện và máy móc công nghiệp.

4) Cam kết và nơi mua hàng chính hãng

Khi lựa chọn sản phẩm, khách hàng cần đối chiếu đầy đủ model, số cực, dòng điện, điện áp vận hành, công suất động cơ, chiều dài trục và loại tay xoay để bảo đảm phù hợp với thiết kế tủ. Đối với model này, mã đầy đủ phải là KU 3250W L200AD12T6LKX100, tránh nhầm với phiên bản tay xoay trực tiếp hoặc các cấu hình trục khác.

Để được tư vấn cấu hình, kiểm tra khả năng tương thích với tủ bơm và đặt mua cầu dao cách ly Katko chính hãng, khách hàng liên hệ trực tiếp tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu thông số, lựa chọn thiết bị bảo vệ phối hợp và phụ kiện phù hợp với yêu cầu dự án.

Câu hỏi thường gặp (FAQ)

Katko KU 3250W L200AD12T6LKX100 có phải cầu dao ba cực không?

Có. Thiết bị có ba cực công suất dùng để đóng hoặc ngắt đồng thời ba dây pha của nguồn điện ba pha. Dây PE không được đấu qua cầu dao.

Sản phẩm có phù hợp với động cơ bơm PCCC 132 kW không?

Datasheet của nhà sản xuất công bố công suất vận hành động cơ ba pha là 132 kW tại 415 V trong cấp sử dụng AC-23A. Kỹ sư thiết kế vẫn phải kiểm tra dòng định mức thực tế, điều kiện khởi động, nhiệt độ tủ và khả năng phối hợp với thiết bị bảo vệ.

Cầu dao KU 3250W có thay thế được MCCB hoặc cầu chì không?

Không. Đây là cầu dao cắt tải và cách ly. Mạch điện vẫn cần MCCB hoặc cầu chì để bảo vệ ngắn mạch, đồng thời cần rơ-le quá tải hoặc thiết bị bảo vệ động cơ theo yêu cầu của hệ thống.

Bộ sản phẩm sử dụng tay xoay và trục truyền động nào?

Cấu hình đầy đủ sử dụng tay xoay LKX100 và trục thép L200AD12T6. Trục có chiều dài 200 mm, tiết diện vuông 6 x 6 mm và được thiết kế tương thích với cầu dao KU thuộc dải 200–250 A.

Tay xoay LKX100 có thể khóa tại vị trí OFF không?

Có. Tay xoay có ba vị trí gắn ổ khóa tại OFF, hỗ trợ cô lập nguồn theo quy trình LOTO. Đường kính càng khóa tối đa được hướng dẫn là 7 mm.

Các cực của cầu dao được đấu như thế nào?

Nguồn ba pha được đấu vào các cực 1L1, 3L2 và 5L3. Các cực 2T1, 4T2 và 6T3 được đấu tới bộ khởi động hoặc tải. Cần tuân thủ sơ đồ của nhà sản xuất và siết đầu cực đúng mô-men quy định.

Ai được phép lắp đặt và bảo trì thiết bị?

Việc lắp đặt, đấu nối và bảo trì phải do nhân sự kỹ thuật đã được đào tạo thực hiện. Khu vực làm việc phải được cắt điện, khóa nguồn và xác nhận hết điện trước khi thao tác.
