Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4250W L200AD12T6LKX100 (4P 250A 132kW)

Cầu dao cách ly Katko KU 4250W L200AD12T6LKX100 4P 250A 132kW – Giới thiệu và nguồn gốc

Cầu dao cách ly Katko KU 4250W L200AD12T6LKX100 là cầu dao cắt tải dạng xoay 4 cực, dòng làm việc 250A, được thiết kế cho các mạch điện công suất lớn trong tủ phân phối và tủ điều khiển động cơ. Với công suất động cơ định mức 132kW tại 415V theo cấp sử dụng AC-23A, sản phẩm phù hợp làm thiết bị đóng cắt và cách ly nguồn chính trong tủ bơm PCCC, tủ động lực và các hệ thống công nghiệp yêu cầu thao tác an toàn, đồng thời trên nhiều dây dẫn.

Katko là thương hiệu thiết bị đóng cắt điện có nguồn gốc từ Phần Lan, tập trung phát triển cầu dao cắt tải, cầu dao cách ly, công tắc an toàn và các phụ kiện lắp đặt cho tủ điện. Dòng LoadSafe của hãng được định hướng cho các ứng dụng công nghiệp và mạng phân phối điện có tải lớn, nơi độ ổn định của cơ cấu đóng cắt và khả năng cách ly nguồn là những yêu cầu quan trọng.

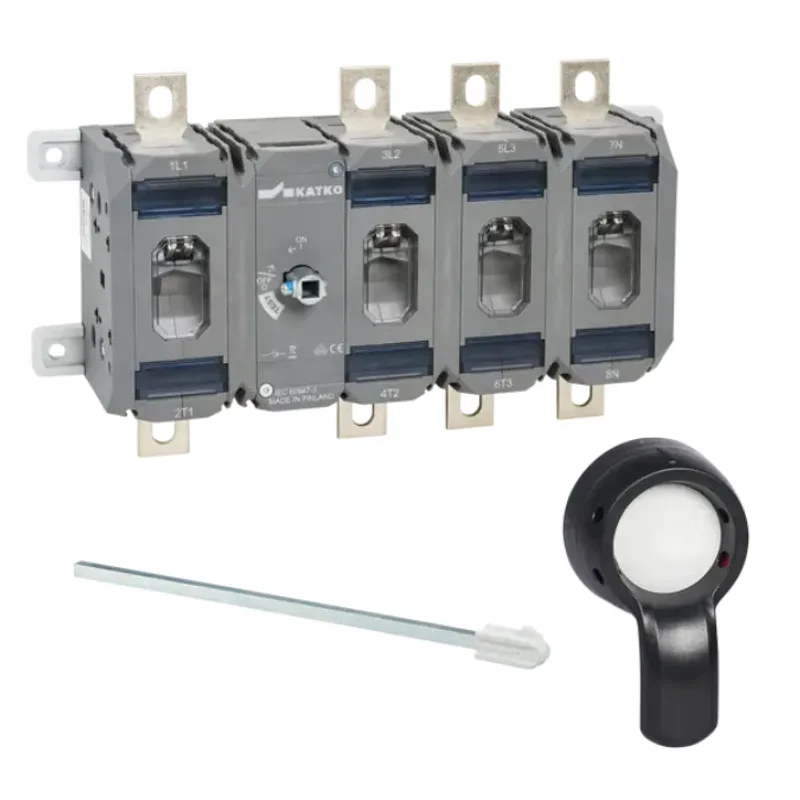

Phiên bản KU 4250W L200AD12T6LKX100 được cấu hình với thân cầu dao KU 4250W, trục truyền động L200 AD12/T6 dài 200mm và tay xoay ngoài cửa tủ LKX100. Cấu hình này cho phép đặt thân cầu dao bên trong tủ, trong khi người vận hành đóng hoặc cắt nguồn từ phía ngoài cửa tủ.

Thông số kỹ thuật chính

Đặc tính	Giá trị
Model	KU 4250W L200AD12T6LKX100
Loại thiết bị	Cầu dao cắt tải, cầu dao cách ly dạng xoay
Số cực	4P
Dòng làm việc AC-22A tại 415V và 690V	250A
Dòng làm việc AC-23A tại 415V	250A
Công suất động cơ AC-23A tại 415V	132kW
Điện áp cách điện định mức Ui	1000V
Tay xoay ngoài cửa tủ	LKX100
Trục truyền động	L200 AD12/T6, dài 200mm
Cỡ bu lông đầu nối	M8
Mô-men siết đầu nối tối đa	15–22Nm
Độ bền cơ khí	16.000 lần thao tác

Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời bốn cực

Cấu hình cầu dao cách ly 4P 250A sử dụng bốn bộ tiếp điểm công suất được liên động cơ khí. Khi xoay tay vận hành, các cực 1–2, 3–4, 5–6 và 7–8 chuyển trạng thái đồng thời, giúp hạn chế tình trạng một cực đã đóng hoặc mở trong khi các cực còn lại chưa hoàn tất thao tác.

Trong hệ thống điện ba pha bốn dây, cực thứ tư có thể được sử dụng để đóng cắt dây trung tính theo phương án thiết kế. Việc có bốn cực độc lập cũng giúp sản phẩm linh hoạt hơn khi sử dụng trong các mạch cần cách ly đồng thời nhiều dây dẫn mang điện.

Tay xoay ngoài cửa tủ và trục truyền động 200mm

Bộ tay xoay LKX100 cho phép người vận hành điều khiển cầu dao từ phía ngoài cửa tủ mà không cần tiếp xúc trực tiếp với các đầu nối công suất bên trong. Chuyển động từ tay xoay được truyền đến thân cầu dao thông qua trục thép L200 AD12/T6 dài 200mm.

Cách bố trí này phù hợp với tủ bơm PCCC và tủ động lực, nơi thân cầu dao cần lắp sâu bên trong tủ nhưng vị trí ON/OFF phải dễ nhận biết và dễ thao tác từ mặt cửa.

Hỗ trợ khóa an toàn tại vị trí OFF

Tay vận hành có thể được khóa tại vị trí OFF để phục vụ quy trình khóa và treo thẻ LOTO. Tài liệu lắp đặt của dòng KU 200–250A thể hiện ba vị trí lắp khóa tại trạng thái OFF, giúp ngăn thao tác đóng điện ngoài ý muốn trong thời gian kiểm tra, bảo trì hoặc sửa chữa hệ thống.

Phù hợp đóng cắt tải động cơ công suất lớn

Katko KU 4250W có dòng làm việc AC-23A 250A tại 415V và công suất động cơ định mức 132kW. Cấp sử dụng AC-23A liên quan đến thao tác đóng cắt động cơ hoặc tải có tính cảm, vì vậy sản phẩm phù hợp với nhánh nguồn của động cơ bơm chữa cháy 132kW khi các điều kiện thiết kế thực tế đáp ứng thông số của nhà sản xuất.

Việc lựa chọn thiết bị vẫn cần được kiểm tra theo dòng định mức, dòng khởi động, chế độ khởi động động cơ, cấp điện áp, mức ngắn mạch tại điểm lắp đặt và yêu cầu phối hợp với thiết bị bảo vệ phía trước.

Cơ cấu cách ly độc lập với nguồn điều khiển

Cầu dao hoạt động hoàn toàn bằng cơ cấu cơ khí và không cần nguồn điện phụ. Điều này giúp trạng thái đóng hoặc cắt không phụ thuộc vào PLC, nguồn điều khiển, cuộn hút hay mạch điện tử. Người vận hành có thể trực tiếp đưa thiết bị về OFF và khóa tay xoay khi cần cô lập mạch điện.

Chức năng, nguyên lý hoạt động và ứng dụng

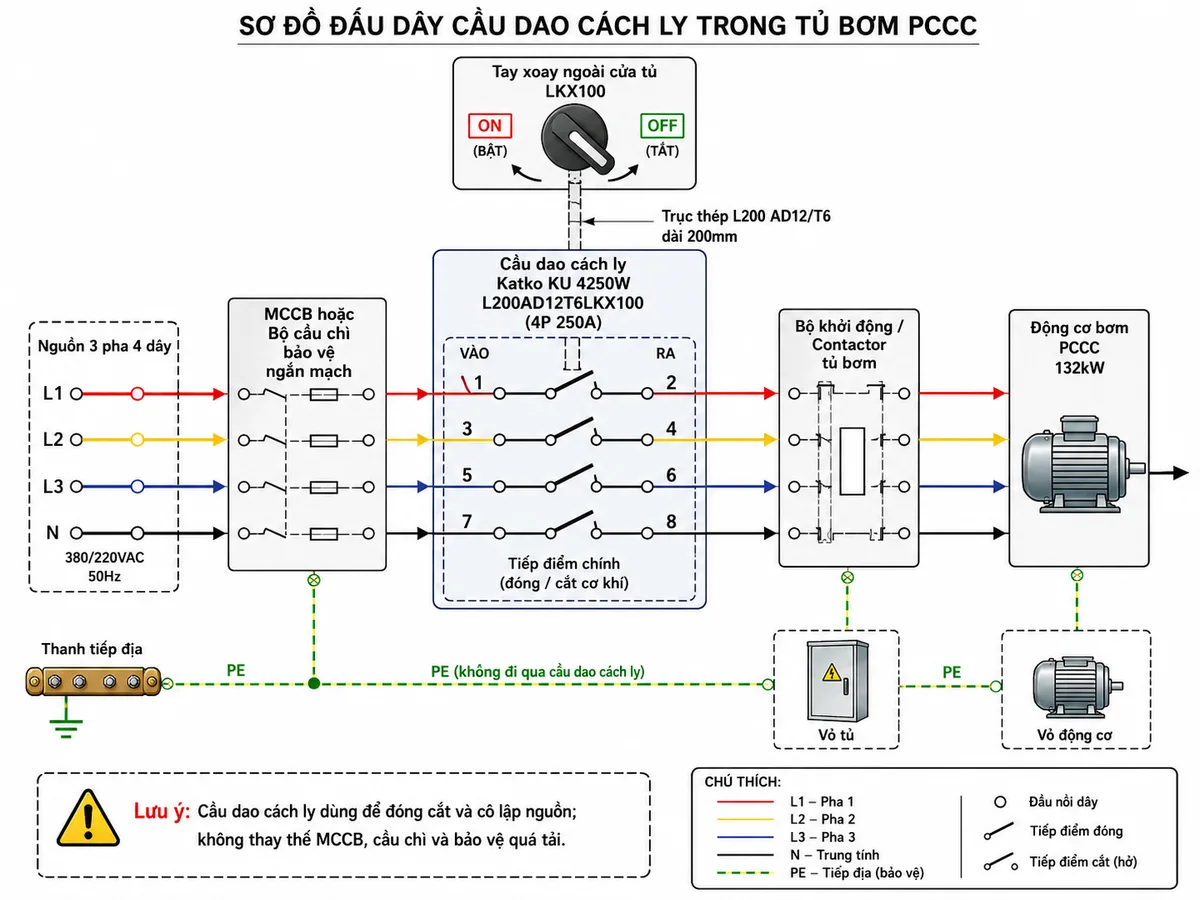

Sơ đồ đấu dây và kết nối trong tủ bơm PCCC

Trong một cấu hình điển hình, nguồn ba pha bốn dây L1, L2, L3 và N đi qua MCCB hoặc cầu chì bảo vệ ngắn mạch trước khi được đưa vào các cực đầu vào 1, 3, 5 và 7 của cầu dao. Các cực đầu ra 2, 4, 6 và 8 được nối đến bộ khởi động, contactor hoặc mạch động lực của động cơ bơm.

Dây PE không được đóng cắt qua cầu dao mà phải nối liên tục từ thanh tiếp địa của tủ đến vỏ tủ, khung động cơ và các bộ phận kim loại cần bảo vệ. Cầu dao chỉ thực hiện chức năng đóng cắt tải và cách ly nguồn; thiết bị không thay thế MCCB, cầu chì, rơ-le quá tải hoặc các phần tử bảo vệ động cơ.

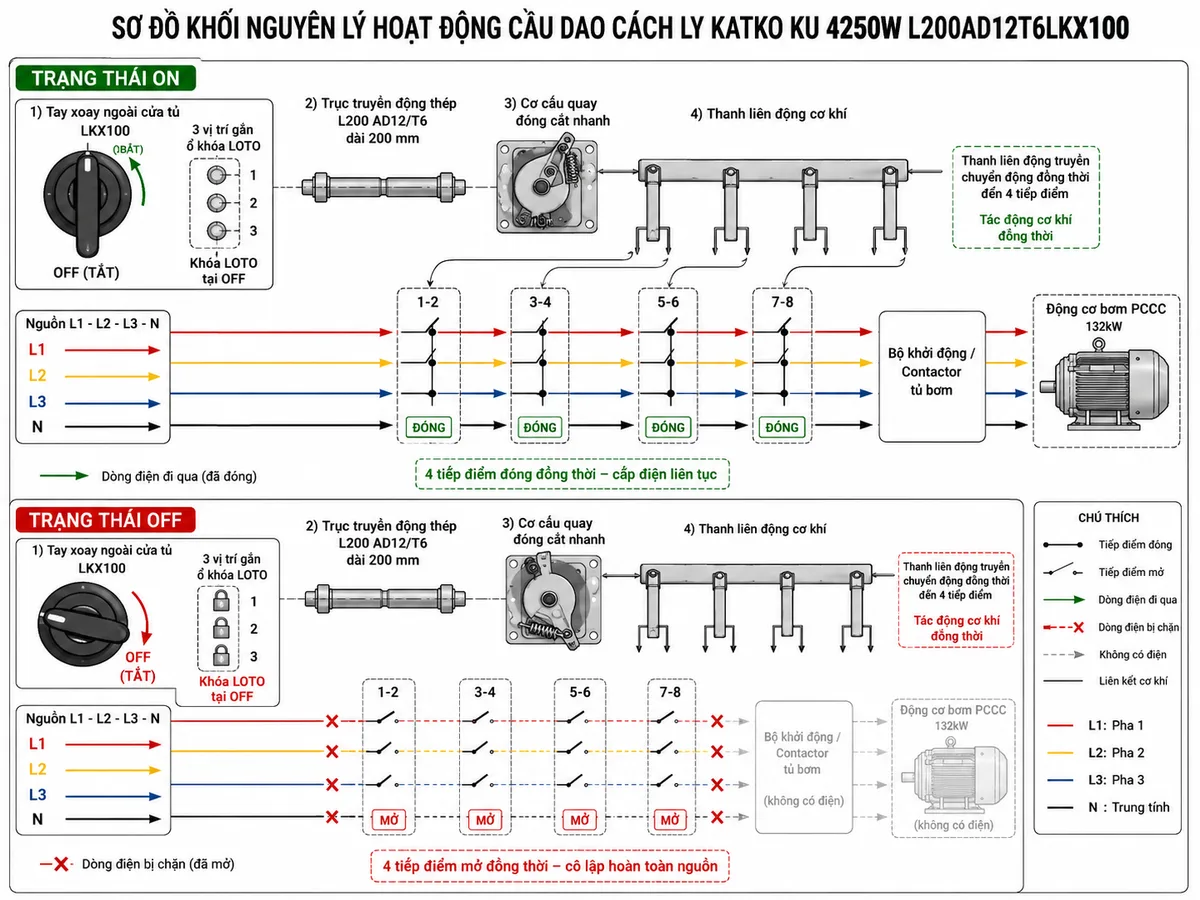

Nguyên lý hoạt động

Khi tay xoay LKX100 được chuyển sang vị trí ON, mô-men quay truyền qua trục L200 AD12/T6 đến cơ cấu vận hành của thân cầu dao. Cơ cấu liên động tác động đồng thời lên bốn tiếp điểm công suất, làm đóng các cặp cực 1–2, 3–4, 5–6 và 7–8. Dòng điện khi đó được dẫn từ nguồn qua cầu dao đến mạch khởi động và động cơ bơm.

Khi tay xoay chuyển về OFF, cơ cấu bên trong mở đồng thời cả bốn tiếp điểm, ngắt đường dẫn điện giữa phía nguồn và phía tải. Sau khi đã thực hiện đầy đủ quy trình kiểm tra mất điện, tay xoay có thể được khóa tại OFF để ngăn người khác đóng lại cầu dao trong thời gian bảo trì.

Cơ cấu liên động bốn cực giúp các cực chính được điều khiển bằng cùng một thao tác. Đây là đặc điểm quan trọng đối với mạch điện công suất lớn vì người vận hành không phải ngắt riêng từng pha hoặc từng dây dẫn.

Ứng dụng điển hình

• Làm cầu dao nguồn chính trong tủ điều khiển động cơ bơm chữa cháy.
• Cách ly nguồn cho tủ bơm điện chính, tủ bơm dự phòng hoặc cụm thiết bị động lực theo thiết kế hệ thống.
• Đóng cắt nguồn cho động cơ không đồng bộ ba pha có công suất phù hợp với cấp sử dụng AC-23A.
• Lắp trong tủ phân phối điện, tủ MCC, tủ điều khiển máy và dây chuyền công nghiệp.
• Cách ly đồng thời ba pha và dây trung tính trong hệ thống ba pha bốn dây.
• Phục vụ quy trình bảo trì có yêu cầu khóa tay vận hành tại vị trí OFF.

Lưu ý khi lựa chọn và lắp đặt

Việc chọn cầu dao không nên chỉ dựa trên công suất 132kW. Kỹ sư thiết kế cần kiểm tra điện áp vận hành, dòng tải thực tế, dòng khởi động, chế độ khởi động, nhiệt độ trong tủ, tiết diện dây dẫn, khả năng chịu ngắn mạch và phương án phối hợp với MCCB hoặc cầu chì phía trước.

Đầu cáp phải được chuẩn bị đúng kích thước, sử dụng phụ kiện đầu nối phù hợp và siết bu lông M8 theo mô-men do nhà sản xuất quy định. Công việc đấu nối, kiểm tra và bảo trì chỉ được thực hiện bởi nhân sự có chuyên môn sau khi nguồn điện đã được cô lập và xác nhận không còn điện áp.

Cam kết và nơi mua hàng

Khi đặt mua cầu dao cách ly Katko chính hãng, khách hàng cần kiểm tra đầy đủ model, số cực, dòng định mức, phụ kiện tay xoay, chiều dài trục và yêu cầu lắp đặt thực tế của tủ điện. Việc xác định đúng cấu hình ngay từ đầu giúp tránh nhầm lẫn giữa phiên bản tay xoay ngoài cửa, tay xoay trực tiếp và các phiên bản chuyển nguồn có ký hiệu khác.

Khách hàng có nhu cầu mua Katko KU 4250W L200AD12T6LKX100 4P 250A cho tủ bơm PCCC có thể liên hệ thietbicodien để được tư vấn đối chiếu mã hàng, kiểm tra phụ kiện đi kèm, nhận báo giá và lựa chọn cấu hình phù hợp với hồ sơ thiết kế.

thietbicodien hỗ trợ cung cấp thông tin kỹ thuật, catalogue, chứng từ hàng hóa và chính sách bảo hành theo từng báo giá hoặc đơn hàng, giúp kỹ sư, nhà thầu cơ điện và đơn vị chế tạo tủ điện thuận tiện hơn khi nghiệm thu sản phẩm.

Câu hỏi thường gặp (FAQ)

Katko KU 4250W L200AD12T6LKX100 là cầu dao bao nhiêu cực?

Đây là cầu dao cách ly 4 cực, gồm bốn cặp tiếp điểm chính 1–2, 3–4, 5–6 và 7–8. Bốn cực được điều khiển đồng thời bằng một cơ cấu liên động cơ khí.

Sản phẩm có phù hợp với động cơ bơm PCCC 132kW không?

Datasheet của model xác định công suất động cơ định mức 132kW tại 415V, cấp sử dụng AC-23A. Khả năng sử dụng trong một tủ bơm cụ thể còn phải được kiểm tra theo dòng tải, dòng khởi động, chế độ khởi động, bảo vệ ngắn mạch và yêu cầu của hồ sơ thiết kế.

Cầu dao Katko 250A có thay thế được MCCB không?

Không. Cầu dao thực hiện đóng cắt tải và tạo điểm cách ly nhưng không phải thiết bị bảo vệ quá dòng hoàn chỉnh. Mạch điện vẫn cần MCCB hoặc cầu chì có thông số phù hợp để bảo vệ ngắn mạch, đồng thời cần phần tử bảo vệ quá tải cho động cơ khi thiết kế yêu cầu.

Ký hiệu L200AD12T6LKX100 trong model có ý nghĩa gì?

Cấu hình này thể hiện sản phẩm được trang bị trục truyền động L200 AD12/T6 dài 200mm và tay xoay ngoài cửa tủ LKX100. Thân cầu dao được lắp bên trong, còn tay vận hành được bố trí trên mặt cửa tủ.

Tay xoay có thể khóa tại vị trí OFF không?

Có. Hướng dẫn lắp đặt của dòng KU 200–250A thể hiện ba vị trí lắp ổ khóa tại OFF, phù hợp triển khai quy trình LOTO trong thời gian bảo trì hoặc sửa chữa.

Cực thứ tư của cầu dao được sử dụng như thế nào?

Trong hệ thống ba pha bốn dây, cực thứ tư thường có thể dùng để đóng cắt dây trung tính theo thiết kế. Việc đấu nối phải tuân theo sơ đồ điện của tủ và yêu cầu kỹ thuật áp dụng cho hệ thống bơm PCCC.

Cầu dao KU 4250W có cần cấp nguồn điều khiển riêng không?

Không. Thiết bị vận hành bằng tay xoay, trục truyền động và cơ cấu cơ khí bên trong nên không cần nguồn phụ, cuộn hút hoặc nguồn điều khiển điện tử.
