Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 4315 LVK228LKX150 (4P 315A 160kW)

Cầu dao cách ly Katko KU 4315 LVK228LKX150 4P 315A 160kW cho tủ bơm PCCC

Cầu dao cách ly Katko KU 4315 LVK228LKX150 là cầu dao cắt tải thuộc dòng LoadSafe, được thiết kế để đóng cắt và cô lập đồng thời bốn dây dẫn trong hệ thống điện công nghiệp. Thiết bị có dòng làm việc định mức 315A, cấu hình 4 cực và công suất vận hành động cơ 160kW tại 415V theo cấp sử dụng AC-23A, phù hợp lắp làm cầu dao tổng hoặc điểm cô lập nguồn trong tủ điều khiển bơm PCCC, tủ động lực và tủ phân phối công suất lớn.

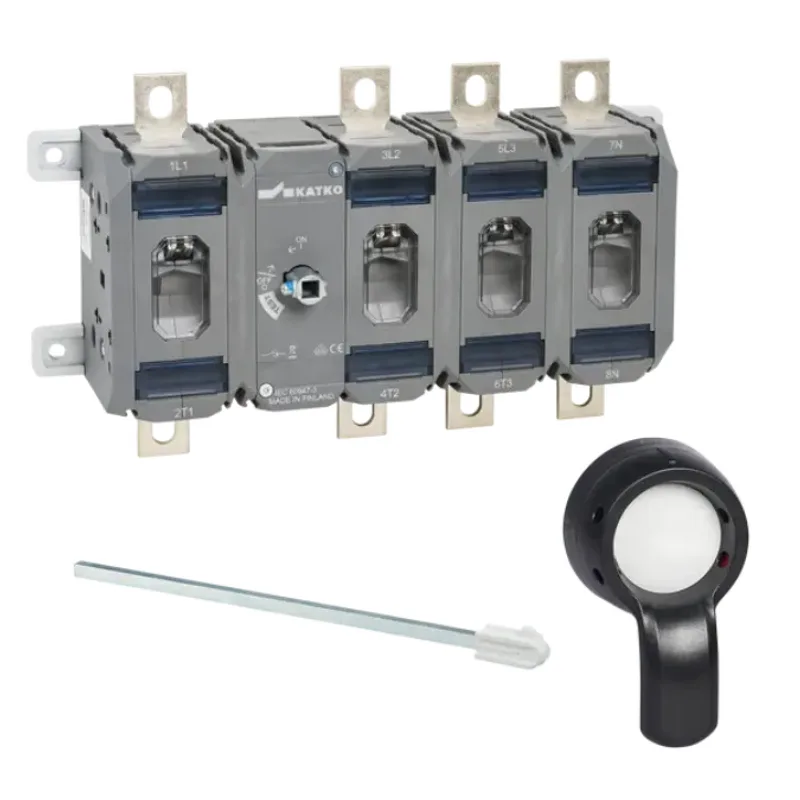

Cấu hình đầy đủ của model gồm thân cầu dao KU 4315, trục truyền động thép LVK228 dài 228mm và tay quay ngoài cửa tủ LKX150. Nhờ đó, người vận hành có thể chuyển trạng thái 0–1 từ bên ngoài mà không cần mở cửa tủ, hỗ trợ thao tác an toàn khi kiểm tra, bảo trì hoặc cô lập nguồn điện.

1. Giới thiệu và nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt điện của Phần Lan, có lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp tập trung vào các giải pháp cầu dao cách ly, cầu dao cắt tải, bộ chuyển nguồn, cầu dao có cầu chì và phụ kiện lắp đặt cho hệ thống điện công nghiệp.

Triết lý thiết kế của Katko chú trọng độ bền cơ khí, khả năng thao tác rõ ràng và sự thuận tiện cho người lắp đặt. Các sản phẩm LoadSafe được phát triển cho những mạng điện cần khả năng đóng cắt tải lớn, cô lập động cơ và duy trì độ tin cậy trong môi trường vận hành liên tục.

Model KU 4315 LVK228LKX150 là phiên bản bốn cực, dòng định mức 315A, đi kèm bộ truyền động ngoài cửa tủ. Đây là cấu hình thích hợp cho các tủ điện cần cô lập đồng thời ba pha và dây trung tính theo phương án thiết kế, trong đó có tủ bơm chữa cháy, tủ động lực trung tâm và tủ cấp nguồn cho tải công suất lớn.

Thông số kỹ thuật đã đối chiếu theo tài liệu Katko

Thông số	Giá trị
Loại thiết bị	Cầu dao cắt tải LoadSafe
Model	KU 4315 LVK228LKX150
Mã sản phẩm của hãng	30017
Số cực	4 cực
Dòng làm việc AC-23A tại 415V	315A
Dòng làm việc AC-23A tại 690V	315A
Công suất động cơ AC-23A tại 415V	160kW
Công suất động cơ AC-23A tại 500V	200kW
Công suất động cơ AC-23A tại 690V	315kW
Điện áp cách điện định mức Ui	1000V
Dòng nhiệt định mức Ith	315A
Tiết diện cáp danh nghĩa theo dữ liệu hãng	185mm²
Kích thước bu lông đầu cực	M10
Mô-men siết đầu cực	30–44Nm
Độ bền điện	2.000 chu kỳ thao tác
Độ bền cơ khí	10.000 chu kỳ thao tác
Trục truyền động	LVK228, trục thép dài 228mm
Tay quay ngoài cửa tủ	LKX150, chỉ thị 0–1, màu đen
Cấp bảo vệ của tay quay LKX150	IP66NW
Kích thước thân thiết bị theo datasheet	Rộng 248mm, cao 100mm, sâu 185mm

Các giá trị công suất động cơ phụ thuộc điện áp, cấp sử dụng và điều kiện vận hành thực tế. Việc lựa chọn cầu dao, cáp điện, thiết bị bảo vệ và phương án lắp đặt phải được kỹ sư điện tính toán theo dòng tải, dòng khởi động, khả năng ngắn mạch và tiêu chuẩn áp dụng cho công trình.

2. Ưu điểm và tính năng nổi bật

Đóng cắt đồng thời bốn cực

Thiết kế cầu dao cách ly 4P 315A cho phép bốn tiếp điểm công suất được tác động đồng thời bằng một cơ cấu truyền động chung. Trong mạng điện ba pha có trung tính, thiết bị có thể được bố trí để cô lập L1, L2, L3 và N theo hồ sơ thiết kế, hạn chế tình trạng còn một dây dẫn chưa được ngắt trong quá trình bảo trì.

Phù hợp với tải động cơ công suất lớn

KU 4315 có dòng làm việc AC-23A 315A và công suất vận hành động cơ 160kW tại 415V. Cấp sử dụng AC-23A thể hiện khả năng làm việc với tải động cơ hoặc tải có thành phần cảm kháng, phù hợp hơn cho các ứng dụng động lực so với cầu dao chỉ dùng để cô lập khi không tải.

Trong tủ bơm PCCC, thiết bị có thể được sử dụng làm cầu dao tổng cho động cơ bơm 160kW khi các thông số dòng điện, điện áp, chế độ khởi động và yêu cầu của hồ sơ thiết kế phù hợp với dữ liệu kỹ thuật của cầu dao.

Tay quay ngoài cửa tủ LKX150

Tay quay LKX150 hiển thị rõ hai vị trí 0 và 1, giúp người vận hành nhận biết trạng thái ngắt hoặc đóng của cầu dao từ bên ngoài. Cấu trúc tay cầm lớn hỗ trợ thao tác chắc chắn, đặc biệt hữu ích với cầu dao công suất cao cần lực đóng cắt lớn.

Tay quay có cấp bảo vệ IP66NW theo dữ liệu của Katko. Cấp bảo vệ hoàn chỉnh của tủ điện vẫn phụ thuộc vào việc gia công cửa tủ, lắp gioăng, siết phụ kiện và tuân thủ đúng hướng dẫn lắp đặt của nhà sản xuất.

Trục thép LVK228 thuận tiện cho lắp đặt trong tủ

Trục truyền động LVK228 có chiều dài 228mm, kết nối tay quay trên cửa với cơ cấu vận hành của cầu dao bên trong tủ. Cấu hình này cho phép bố trí thân cầu dao trên tấm lắp, đồng thời đưa tay điều khiển ra mặt cửa để thao tác mà không tiếp xúc trực tiếp với các phần dẫn điện.

Khả năng cách điện và độ bền cơ khí cao

Điện áp cách điện định mức Ui đạt 1000V, trong khi độ bền cơ khí được công bố ở mức 10.000 chu kỳ thao tác. Những đặc tính này hỗ trợ thiết bị làm việc trong các tủ điện công nghiệp cần độ ổn định, khả năng vận hành lâu dài và khoảng cách cách điện phù hợp.

Đầu nối bu lông cho cáp công suất lớn

Các đầu cực sử dụng bu lông M10, phù hợp với kết nối cáp đồng công suất lớn hoặc thanh dẫn được thiết kế tương thích. Mô-men siết phải được kiểm soát trong giới hạn do Katko quy định để tạo tiếp xúc điện tốt, hạn chế phát nhiệt và tránh làm hỏng đầu cực.

Hỗ trợ cô lập an toàn khi bảo trì

Khi chuyển tay quay về vị trí 0, bốn tiếp điểm chính được mở đồng thời để tạo điểm cô lập cho phần mạch phía sau. Đây là chức năng quan trọng khi bảo dưỡng contactor, bộ khởi động, biến tần, động cơ bơm hoặc các thiết bị động lực trong tủ.

Cầu dao cách ly không tự thay thế chức năng bảo vệ ngắn mạch, quá tải hoặc mất pha. Hệ thống vẫn cần MCCB, cầu chì, rơ-le bảo vệ động cơ và các thiết bị bảo vệ khác được lựa chọn phù hợp.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Katko KU 4315 LVK228LKX150 được dùng để đóng cắt tải và tạo điểm cô lập nhìn thấy qua trạng thái tay quay cho mạch động lực. Trong tủ bơm PCCC, cầu dao thường được bố trí sau thiết bị bảo vệ ngắn mạch chính và trước bộ khởi động động cơ.

• Cô lập nguồn cấp cho toàn bộ mạch động lực khi kiểm tra hoặc bảo trì.
• Đóng cắt đồng thời bốn dây dẫn bằng một thao tác duy nhất.
• Cho phép điều khiển từ bên ngoài cửa tủ thông qua tay quay LKX150.
• Hạn chế người vận hành tiếp cận trực tiếp khu vực đầu cực mang điện.
• Làm điểm ngắt chính cho tủ bơm chữa cháy, tủ động lực hoặc nhánh cấp nguồn công suất lớn.

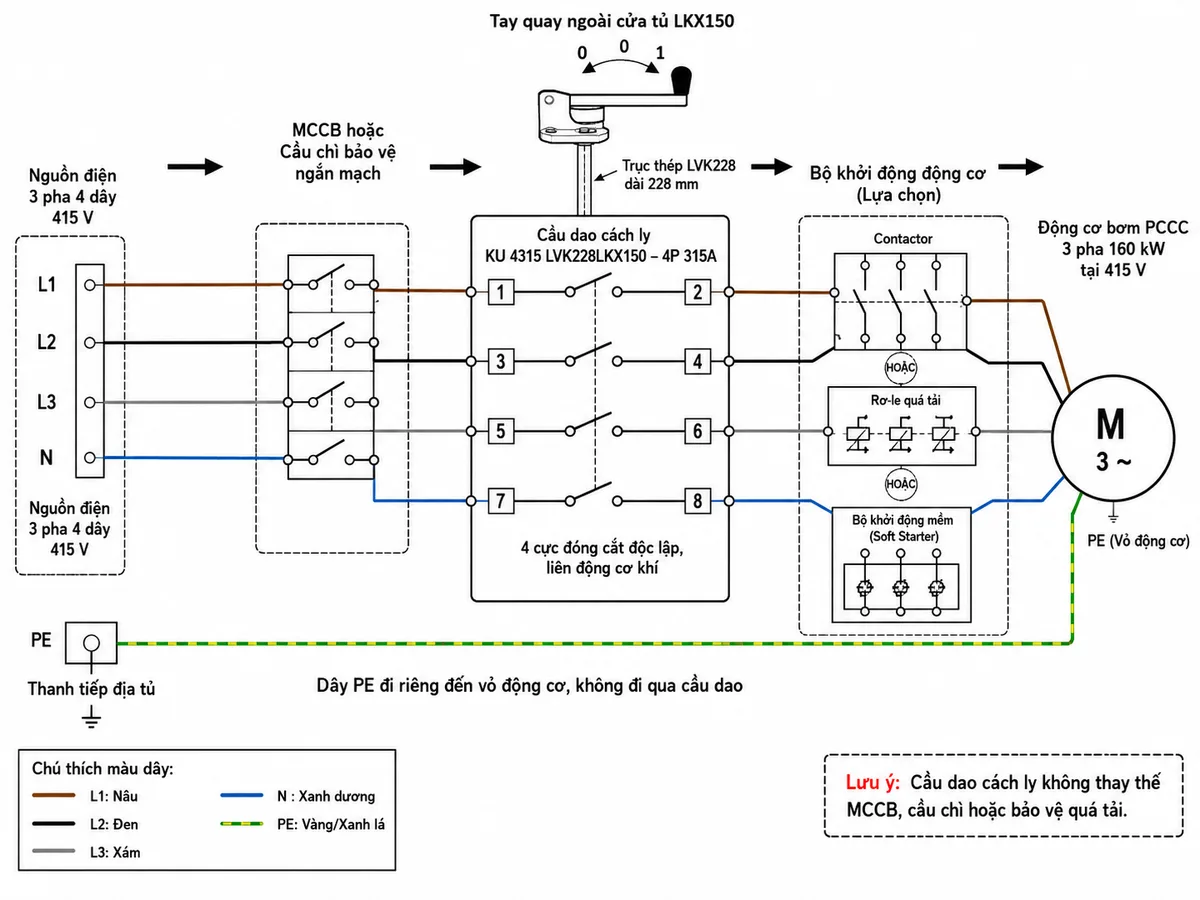

Sơ đồ đấu dây và kết nối đề xuất

Trong phương án điển hình, nguồn ba pha bốn dây được đưa qua MCCB hoặc bộ cầu chì bảo vệ, sau đó kết nối vào bốn cực đầu vào của cầu dao. Bốn cực đầu ra cấp đến contactor, bộ khởi động mềm, biến tần hoặc bộ khởi động sao–tam giác, tùy cấu hình tủ bơm.

Các cặp cực của cầu dao bốn cực được thể hiện trên sơ đồ Katko theo thứ tự 1–2, 3–4, 5–6 và 7–8. Có thể sử dụng ba cặp đầu cho L1, L2, L3 và cặp thứ tư cho N nếu hệ thống yêu cầu đóng cắt dây trung tính. Dây PE không được đưa qua tiếp điểm cầu dao mà phải nối trực tiếp đến thanh tiếp địa của tủ và vỏ động cơ.

Kích thước cáp, MCCB, cầu chì và thiết bị khởi động không được lựa chọn chỉ dựa trên công suất 160kW. Cần kiểm tra dòng định mức trên nhãn động cơ, phương pháp khởi động, hệ số hiệu suất, hệ số công suất, nhiệt độ môi trường, chiều dài tuyến cáp và khả năng chịu ngắn mạch của hệ thống.

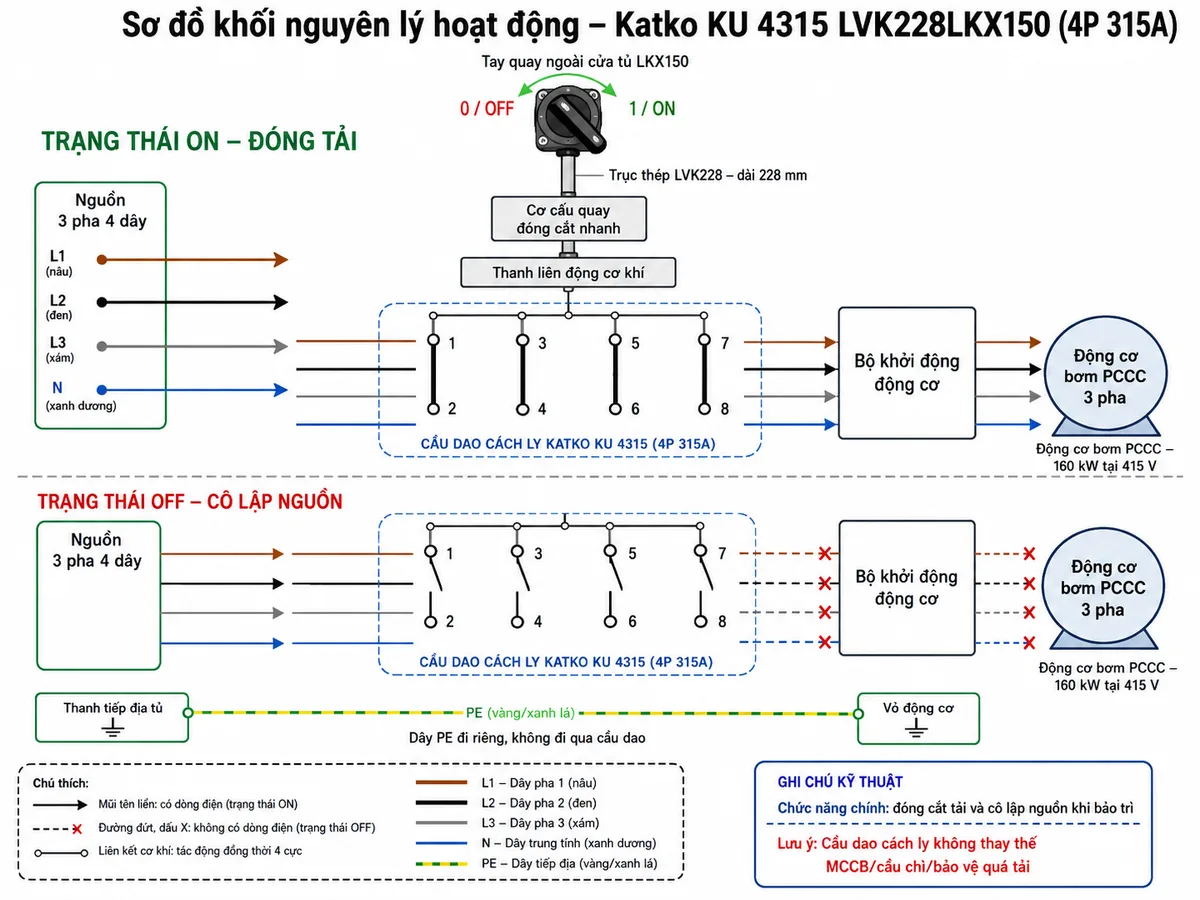

Nguyên lý hoạt động

Khi người vận hành xoay tay quay LKX150 từ vị trí 0 sang vị trí 1, mô-men quay được truyền qua trục thép LVK228 đến cơ cấu đóng cắt bên trong thân KU 4315. Cơ cấu liên động tác động đồng thời lên bốn tiếp điểm công suất, làm kín các cặp cực 1–2, 3–4, 5–6 và 7–8.

Khi cả bốn tiếp điểm đóng, nguồn điện được truyền từ phía đầu vào sang bộ khởi động và động cơ bơm. Trục và cơ cấu liên động giúp các cực thay đổi trạng thái gần như đồng thời, tránh tình trạng thao tác riêng lẻ từng pha.

Khi xoay tay quay về vị trí 0, cơ cấu truyền động mở đồng thời bốn tiếp điểm, ngắt đường dẫn điện đến tải. Phần mạch phía sau cầu dao được cô lập khỏi nguồn chính, tạo điều kiện thực hiện quy trình kiểm tra không điện và khóa an toàn theo quy định của đơn vị vận hành.

Ứng dụng thực tế

• Tủ điều khiển bơm chữa cháy chính và tủ bơm dự phòng.
• Tủ động lực cho động cơ ba pha công suất lớn.
• Tủ phân phối điện hạ áp cần đóng cắt đồng thời bốn cực.
• Hệ thống quạt công nghiệp, máy nén khí, bơm cấp nước và bơm tuần hoàn.
• Tủ điều khiển sử dụng contactor, khởi động mềm hoặc biến tần.
• Điểm cô lập nguồn cho dây chuyền sản xuất và thiết bị cơ điện trong công trình.

Lưu ý khi lắp đặt và vận hành

• Việc lắp đặt phải do kỹ thuật viên điện có chuyên môn thực hiện theo sơ đồ thiết kế đã phê duyệt.
• Phải cô lập nguồn, kiểm tra hết điện và thực hiện quy trình khóa an toàn trước khi đấu nối.
• Không sử dụng cầu dao thay cho MCCB, cầu chì hoặc rơ-le bảo vệ quá tải động cơ.
• Không đưa dây PE qua bất kỳ cực đóng cắt nào của cầu dao.
• Phải siết đầu cực đúng mô-men 30–44Nm bằng dụng cụ đã được kiểm chuẩn.
• Cần cố định chắc chắn thân cầu dao, căn chỉnh đồng tâm trục LVK228 và tay quay LKX150.
• Sau khi lắp đặt phải kiểm tra thao tác 0–1, độ đồng bộ của bốn cực và tình trạng cơ khí của cửa tủ.
• Thực hiện kiểm tra nhiệt đầu cực, độ chặt mối nối và dấu hiệu đổi màu sau thời gian vận hành ban đầu.

4. Cam kết và nơi mua hàng

Khi lựa chọn cầu dao Katko KU 4315 LVK228LKX150 chính hãng, khách hàng cần kiểm tra đầy đủ thân cầu dao 4P 315A, trục LVK228, tay quay LKX150, mã sản phẩm và tài liệu kỹ thuật đi kèm. Cấu hình phụ kiện phải đồng bộ để bảo đảm cơ cấu truyền động hoạt động chính xác sau khi lắp lên cửa tủ.

thietbicodien cung cấp thiết bị điện công nghiệp theo đúng model, hỗ trợ kiểm tra cấu hình, đối chiếu thông số và tư vấn lựa chọn cho tủ bơm PCCC, tủ động lực và tủ phân phối. Khách hàng có thể liên hệ mua Katko KU 4315 LVK228LKX150 chính hãng tại thietbicodien để được hỗ trợ báo giá, xác nhận phụ kiện và lựa chọn thiết bị phù hợp với hồ sơ kỹ thuật của công trình.

Câu hỏi thường gặp (FAQ)

Katko KU 4315 LVK228LKX150 là cầu dao cách ly hay MCCB?

Đây là cầu dao cắt tải kiêm chức năng cô lập nguồn, không phải MCCB. Thiết bị có thể đóng cắt dòng tải trong phạm vi định mức nhưng không tự bảo vệ quá tải và ngắn mạch như MCCB. Hệ thống phải có thiết bị bảo vệ riêng ở phía trước.

Model KU 4315 LVK228LKX150 có bao nhiêu cực?

Thiết bị có bốn cực được liên động cơ khí. Bốn cặp đầu cực là 1–2, 3–4, 5–6 và 7–8, được đóng hoặc mở đồng thời bằng tay quay chung.

Cầu dao này có dùng được cho động cơ bơm PCCC 160kW không?

Datasheet Katko công bố công suất vận hành động cơ AC-23A tại 415V là 160kW. Tuy nhiên, khả năng sử dụng cho một động cơ cụ thể còn phụ thuộc dòng định mức trên nhãn máy, phương pháp khởi động, dòng khởi động, chế độ vận hành và thiết kế bảo vệ của tủ.

Cực thứ tư có bắt buộc phải đấu dây trung tính không?

Không phải mọi hệ thống đều bắt buộc sử dụng cực thứ tư cho dây trung tính. Trong mạng ba pha bốn dây, cực này thường được dùng để đóng cắt N đồng thời với L1, L2 và L3. Phương án đấu nối phải tuân theo thiết kế điện và yêu cầu của công trình.

Dây PE có được đấu qua cực thứ tư của cầu dao không?

Không. Dây PE phải được nối liên tục đến thanh tiếp địa của tủ và vỏ thiết bị. Không được đưa dây bảo vệ PE qua cầu dao, contactor hoặc bất kỳ tiếp điểm đóng cắt nào.

LVK228 và LKX150 có ý nghĩa gì trong mã sản phẩm?

LVK228 là trục truyền động bằng thép dài 228mm, dùng để truyền chuyển động từ cửa tủ vào thân cầu dao. LKX150 là tay quay ngoài cửa tủ có chỉ thị 0–1, tương thích với dòng cầu dao KU 315–800A.

Tay quay LKX150 có chống bụi và nước không?

Katko công bố cấp bảo vệ IP66NW cho tay quay LKX150. Cấp bảo vệ của toàn bộ tủ điện còn phụ thuộc kết cấu cửa tủ, gioăng, lỗ khoét, phương pháp lắp đặt và các phụ kiện đi kèm.

Có thể dùng KU 4315 thay cho thiết bị bảo vệ quá tải động cơ không?

Không. KU 4315 thực hiện đóng cắt và cô lập nguồn. Động cơ vẫn cần MCCB hoặc cầu chì bảo vệ ngắn mạch, rơ-le quá tải, bảo vệ mất pha và các chức năng bảo vệ khác theo yêu cầu của tủ bơm.
