Cầu dao cách ly (Isolator) cho tủ bơm PCCC Katko KU 8630 LVK228LKX150 (8P 630A 355kW)

Giới thiệu cầu dao cách ly Katko KU 8630 LVK228LKX150 cho tủ bơm PCCC

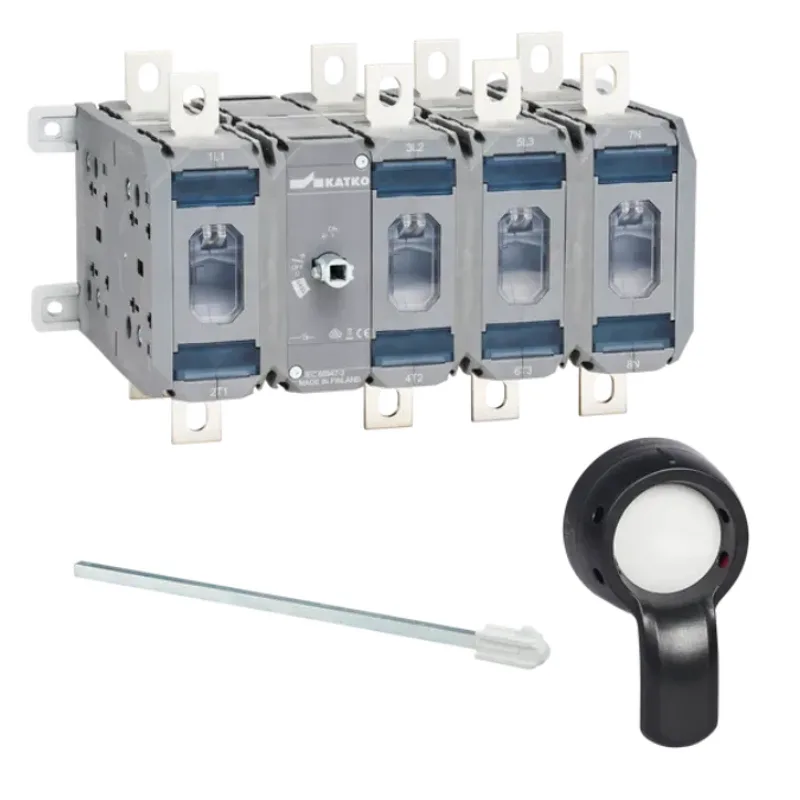

Cầu dao cách ly Katko KU 8630 LVK228LKX150 là thiết bị đóng cắt tải thuộc dòng LoadSafe, được thiết kế cho các mạng điện công nghiệp có công suất lớn và yêu cầu độ tin cậy cao. Sản phẩm có cấu hình tám cực đóng cắt đồng thời, phù hợp làm thiết bị cô lập nguồn trong tủ phân phối, tủ điều khiển động cơ và tủ bơm PCCC khi thông số của hệ thống phù hợp với thiết kế điện đã được phê duyệt.

Trên tài liệu chính thức, Katko phân loại sản phẩm này là “Load Break Switch 8x630A”. Thiết bị hỗ trợ đóng cắt tải công nghiệp, cô lập động cơ và các ứng dụng phân phối điện cần khả năng vận hành ổn định. Model có mã sản phẩm của hãng là 48368.

Nguồn gốc thương hiệu Katko

Katko là thương hiệu thiết bị đóng cắt có nguồn gốc từ Phần Lan, với lịch sử phát triển bắt đầu từ năm 1938. Doanh nghiệp chuyên sản xuất cầu dao cách ly, cầu dao cắt tải, cầu dao chuyển nguồn, cầu dao cầu chì và các phụ kiện lắp đặt điện. Katko hiện vận hành các cơ sở sản xuất tại Phần Lan và Ba Lan, trong đó trụ sở chính đặt tại Helsinki, Phần Lan.

Điểm mạnh của thương hiệu nằm ở kinh nghiệm lâu năm trong lĩnh vực đóng cắt cơ khí, quy trình sản xuất tự động hóa và định hướng phát triển sản phẩm cho những hệ thống không được phép gián đoạn ngoài kế hoạch. Vì vậy, các thiết bị Katko thường được lựa chọn cho nhà máy, công trình hạ tầng, hệ thống phân phối điện và tủ điều khiển động cơ công suất lớn.

Ưu điểm và tính năng nổi bật của Katko KU 8630 LVK228LKX150

• Cấu hình cầu dao cách ly 8P 630A cho phép tám tiếp điểm công suất được điều khiển đồng thời bằng một cơ cấu thao tác chung.
• Thuộc nhóm cầu dao cắt tải AC-23A, phù hợp với các ứng dụng đóng cắt và cô lập động cơ khi được lựa chọn đúng theo điện áp, dòng tải và sơ đồ của hệ thống.
• Khả năng làm việc với động cơ ba pha công suất định mức tới 355 kW tại 415 V theo dữ liệu AC-23A của nhà sản xuất.
• Trang bị tay quay ngoài cửa tủ LKX150, giúp người vận hành chuyển trạng thái nguồn mà không phải mở cánh tủ điện.
• Sử dụng trục truyền động thép LVK228 dài 228 mm để truyền chuyển động từ tay quay ngoài cửa tới cơ cấu đóng cắt bên trong tủ.
• Cơ cấu quay liên động làm cho toàn bộ tám cực thay đổi trạng thái đồng bộ, hạn chế tình trạng chỉ một phần đường điện được đóng hoặc ngắt.
• Kết cấu mô-đun tạo thuận lợi cho bố trí cơ cấu truyền động, lắp tiếp điểm phụ, tấm ngăn pha hoặc nắp che đầu cực khi thiết kế tủ có yêu cầu.
• Vật liệu nhựa nhiệt dẻo có khả năng tái chế, phù hợp với định hướng thiết kế bền vững của dòng LoadSafe.
• Độ bền cơ khí cao, đáp ứng nhu cầu thao tác cách ly trong các tủ điện công nghiệp được bảo trì định kỳ.

Catalogue LoadSafe của Katko xác nhận nhóm KU công suất lớn có kết cấu mô-đun, hỗ trợ tay quay LKX150, trục LVK228, tiếp điểm phụ, nắp che đầu cực và tấm ngăn pha tùy theo cấu hình đặt hàng.

Thông số kỹ thuật được nhà sản xuất công bố

Các giá trị dưới đây được đối chiếu từ trang sản phẩm và datasheet chính thức của Katko. Thông số cần được kiểm tra lại theo tài liệu đi kèm lô hàng tại thời điểm đặt mua vì nhà sản xuất có thể cải tiến sản phẩm mà không thông báo trước.

Hạng mục	Giá trị
Model	KU 8630 LVK228LKX150
Mã sản phẩm Katko	48368
Loại thiết bị	Load Break Switch
Số cực	8 cực
Dòng làm việc AC-21A tại 415/500/690 V	630 A
Dòng làm việc AC-22A tại 415/500/690 V	630 A
Dòng làm việc AC-23A tại 240/415/500/690 V	630 A
Công suất động cơ ba pha AC-23A tại 415 V	355 kW
Công suất động cơ ba pha AC-23A tại 500 V	400 kW
Công suất động cơ ba pha AC-23A tại 690 V	630 kW
Điện áp cách điện định mức Ui	1000 V
Điện áp chịu xung định mức Uimp	12 kV
Dòng chịu đựng ngắn hạn 1 giây Icw tại 1000 V	28 kA
Khả năng đóng ngắn mạch Icm tại 690 V	60 kA
Độ bền điện	2000 lần thao tác
Độ bền cơ khí	10000 lần thao tác
Cỡ bu lông đầu cực	M12
Mô-men siết đầu cực tối đa	50–75 Nm
Tiết diện cáp danh nghĩa	2 x 185 mm²
Bộ thao tác ngoài cửa tủ	Tay quay LKX150 và trục thép LVK228 dài 228 mm

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ bơm PCCC

Katko KU 8630 LVK228LKX150 tạo một điểm đóng cắt và cô lập cơ khí giữa nguồn điện với phần mạch phía tải. Khi đưa tay quay về vị trí ngắt, các cực công suất được mở đồng thời, giúp tách phần thiết bị phía sau khỏi nguồn để phục vụ kiểm tra, bảo trì hoặc xử lý sự cố theo quy trình an toàn điện.

Trong tủ điều khiển bơm chữa cháy, sản phẩm có thể được bố trí ở đầu vào hoặc tại vị trí cô lập do đơn vị thiết kế quy định. Cấu hình tám cực thích hợp với hệ thống cần ngắt đồng thời tám đường dẫn điện hoặc hai nhóm bốn đường dẫn được liên động cơ khí. Việc phân bổ từng cực phải tuân theo sơ đồ điện chính thức của tủ, không nên tự suy diễn từ số cực của thiết bị.

Đây là cầu dao cắt tải và cách ly, không phải thiết bị tự động bảo vệ quá tải hoặc ngắn mạch. Phía nguồn vẫn cần MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp với dòng sự cố, tiết diện cáp và yêu cầu phối hợp bảo vệ của công trình.

Đấu nối và tích hợp vào hệ thống

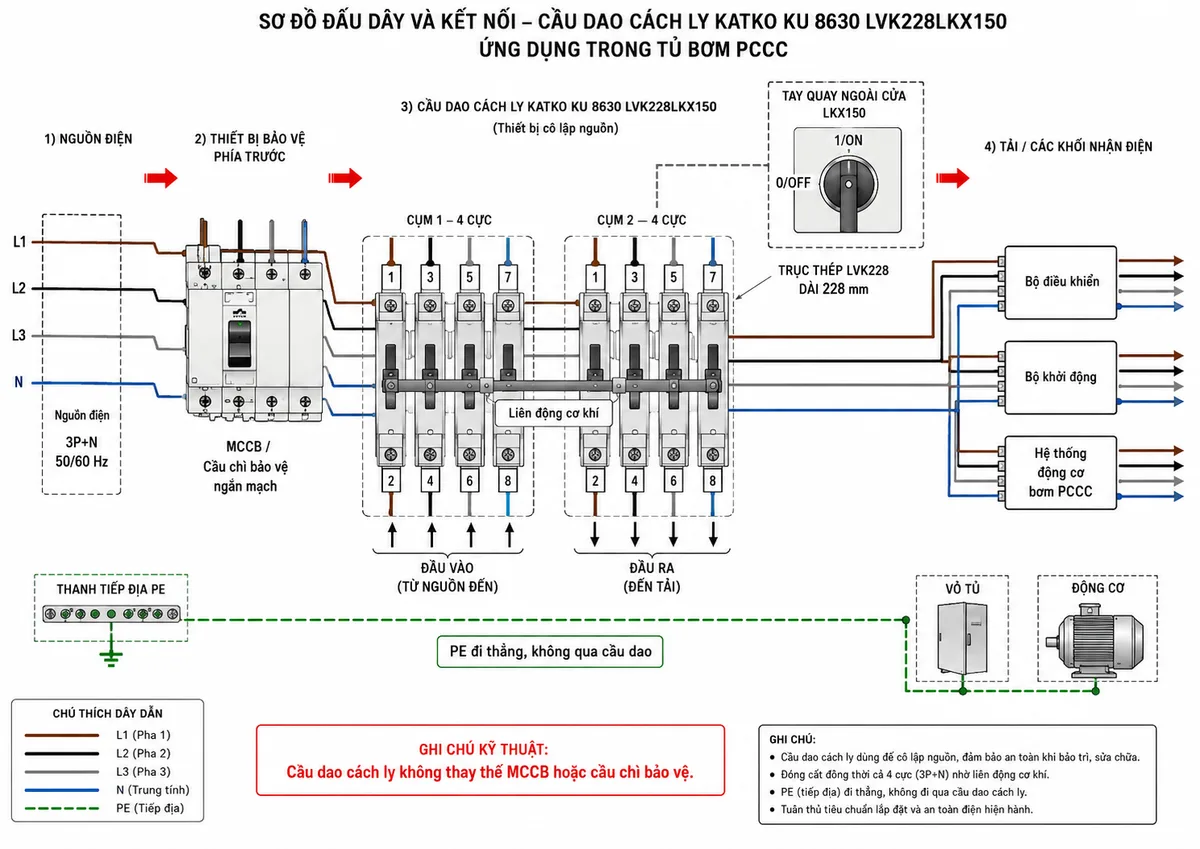

Sơ đồ kết nối chính thức thể hiện thiết bị gồm hai cụm bốn cực được liên động với nhau. Mỗi cụm sử dụng các cặp đầu cực 1–2, 3–4, 5–6 và 7–8. Một phía được đấu với nguồn, phía đối diện nối tới tải theo bản vẽ tủ điện. Tất cả đầu nối phải được siết đúng mô-men, sử dụng đầu cốt và tiết diện dây dẫn phù hợp với hồ sơ thiết kế.

Dây bảo vệ PE không được đóng cắt qua các cực công suất của cầu dao; PE phải được nối liên tục tới thanh tiếp địa của tủ, vỏ động cơ và các bộ phận kim loại cần bảo vệ. Trước khi thi công, kỹ thuật viên phải cô lập nguồn phía trước, khóa cảnh báo theo quy trình của công trình và xác nhận hết điện bằng thiết bị đo thích hợp.

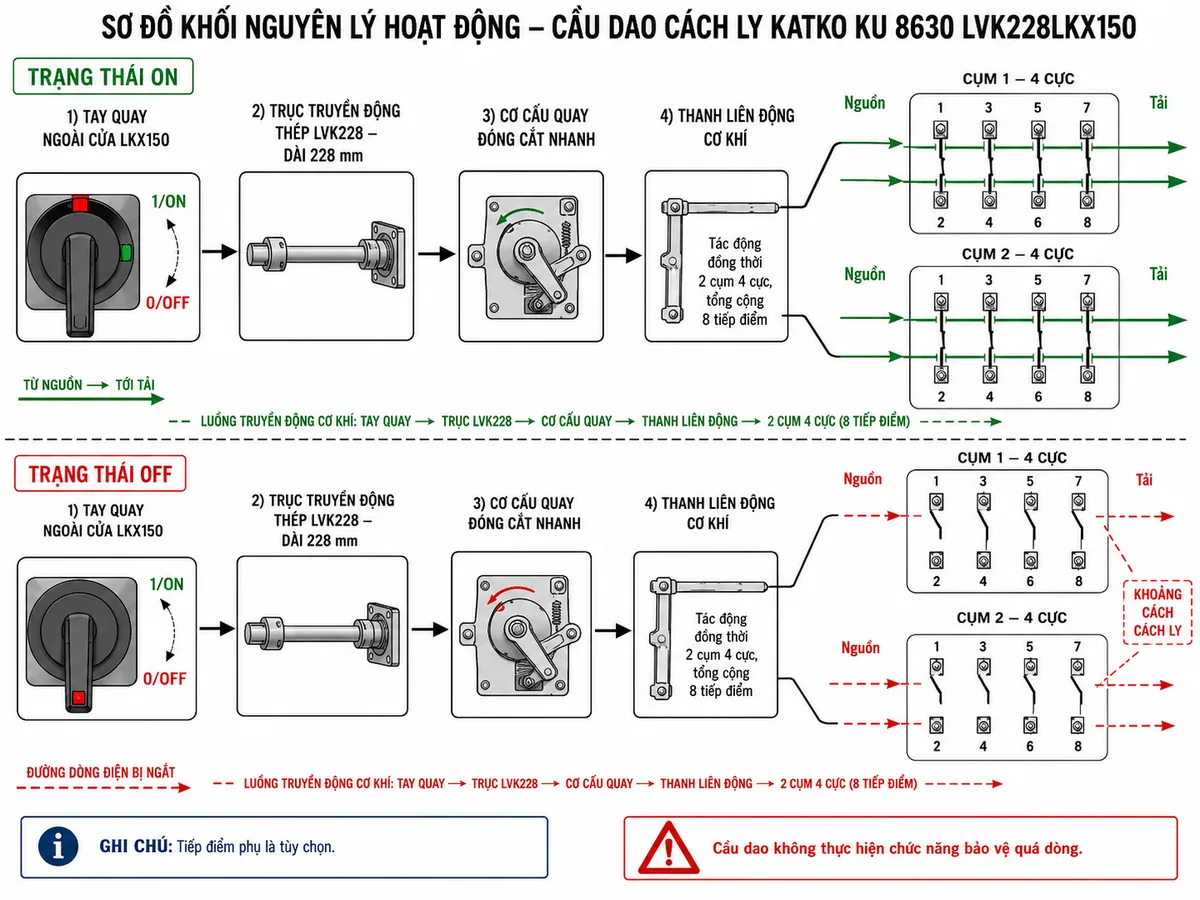

Nguyên lý đóng cắt đồng thời tám cực

Khi người vận hành xoay tay quay LKX150 từ vị trí ngắt sang vị trí đóng, chuyển động quay được truyền qua trục thép LVK228 tới cơ cấu truyền động của cầu dao. Cơ cấu này tác động lên thanh liên động chung, làm các tiếp điểm của hai cụm bốn cực chuyển sang trạng thái đóng gần như đồng thời.

Ở trạng thái đóng, dòng điện truyền từ các đầu cực phía nguồn qua tiếp điểm công suất tới các đầu cực phía tải. Khi tay quay được chuyển về trạng thái ngắt, cơ cấu liên động mở đồng thời toàn bộ tám tiếp điểm, tạo trạng thái cô lập điện cho phần mạch phía sau. Cơ cấu tay quay ngoài cửa cũng giúp người vận hành nhận biết trực quan trạng thái đóng hoặc ngắt mà không cần tiếp xúc trực tiếp với phần mang điện bên trong.

Thiết bị có thể được bổ sung tiếp điểm phụ để gửi tín hiệu trạng thái về mạch điều khiển, PLC hoặc hệ thống giám sát nếu cấu hình tủ yêu cầu. Tiếp điểm phụ là phụ kiện lựa chọn và không nên mặc định là thành phần có sẵn nếu chưa được xác nhận trong đơn hàng.

Ứng dụng phù hợp

• Cầu dao tổng hoặc cầu dao cô lập trong tủ điều khiển bơm chữa cháy công suất lớn.
• Tủ MCC điều khiển động cơ và hệ thống bơm công nghiệp.
• Tủ phân phối điện có nhiều đường dẫn cần đóng cắt đồng thời.
• Hệ thống cấp nước, xử lý nước và trạm bơm hạ tầng.
• Dây chuyền sản xuất cần điểm cô lập nguồn bằng tay tại cửa tủ.
• Hệ thống điện công nghiệp cần cầu dao cắt tải có độ bền cơ khí cao.

Khả năng sử dụng trong từng dự án phải được xác định dựa trên dòng tải thực tế, điện áp, chế độ khởi động động cơ, dòng ngắn mạch dự kiến, sơ đồ nối đất và yêu cầu của hồ sơ PCCC. Không nên chỉ căn cứ vào công suất ghi trong tên sản phẩm để thay thế việc tính toán và phối hợp bảo vệ.

Cam kết và nơi mua Katko KU 8630 LVK228LKX150

Để tránh nhầm lẫn với các phiên bản khác số cực, khác dòng điện hoặc khác bộ tay quay, khách hàng nên cung cấp đầy đủ mã KU 8630 LVK228LKX150 khi yêu cầu báo giá. Đồng thời cần xác nhận nhu cầu về tiếp điểm phụ, nắp che đầu cực, tấm ngăn pha, phụ kiện đấu cáp và yêu cầu chứng từ của dự án.

Khách hàng có nhu cầu mua cầu dao cách ly Katko chính hãng cho tủ bơm PCCC có thể liên hệ trực tiếp thietbicodien để được kiểm tra đúng model, tư vấn cấu hình phụ kiện, đối chiếu thông số kỹ thuật và nhận báo giá theo số lượng thực tế.

thietbicodien hướng tới cung cấp đúng mã hàng, đúng cấu hình đã xác nhận và hỗ trợ khách hàng kiểm tra tài liệu kỹ thuật trước khi đưa thiết bị vào lắp đặt. Việc lựa chọn, đấu nối và nghiệm thu cuối cùng phải do kỹ sư hoặc đơn vị thi công có chuyên môn thực hiện theo hồ sơ thiết kế của công trình.

Câu hỏi thường gặp về Katko KU 8630 LVK228LKX150

Katko KU 8630 LVK228LKX150 là cầu dao cách ly hay aptomat bảo vệ?

Đây là cầu dao cắt tải có chức năng cô lập nguồn. Thiết bị không tự động ngắt khi quá tải hoặc ngắn mạch như MCCB, vì vậy tủ điện vẫn cần thiết bị bảo vệ được tính toán và lắp đặt riêng.

Sản phẩm có sử dụng được cho tủ bơm PCCC không?

Có thể sử dụng làm thiết bị đóng cắt và cô lập trong tủ bơm PCCC khi cấu hình tám cực, điện áp, dòng tải, công suất động cơ và khả năng chịu dòng sự cố phù hợp với thiết kế được phê duyệt. Kỹ sư thiết kế cần xác nhận trước khi lắp đặt.

Vì sao model này có tám cực?

Tám cực cho phép thiết bị đóng hoặc ngắt đồng thời tám đường dẫn điện bằng một cơ cấu thao tác duy nhất. Sơ đồ của hãng thể hiện hai cụm bốn cực được liên động cơ khí; chức năng cụ thể của từng cực phụ thuộc vào sơ đồ tủ điện.

LVK228 và LKX150 trong mã sản phẩm có ý nghĩa gì?

LVK228 là trục truyền động bằng thép dùng để nối cơ cấu cầu dao với tay quay ngoài cửa tủ. LKX150 là tay quay vận hành từ bên ngoài cánh tủ, giúp chuyển trạng thái đóng hoặc ngắt mà không phải mở tủ.

Có thể đấu dây PE qua một cực của cầu dao không?

Không nên đóng cắt dây PE. Dây bảo vệ phải được nối liên tục tới thanh tiếp địa, vỏ tủ và vỏ động cơ. Các cực công suất chỉ được sử dụng cho những đường dẫn cần đóng cắt theo sơ đồ thiết kế.

Cầu dao có đi kèm tiếp điểm phụ không?

Katko hỗ trợ lắp thêm tiếp điểm phụ cho dòng sản phẩm này, nhưng đây là phụ kiện tùy chọn. Cần kiểm tra cấu hình đơn hàng để xác định số lượng tiếp điểm thường mở hoặc thường đóng cần sử dụng.

Cần lưu ý gì khi lắp đặt thiết bị?

Phải ngắt nguồn phía trước, xác nhận hết điện, sử dụng đầu cốt phù hợp, siết đầu cực đúng mô-men và kiểm tra đồng pha giữa nguồn với tải. Sau khi lắp đặt cần thử thao tác cơ khí, kiểm tra trạng thái toàn bộ cực và đo cách điện trước khi cấp nguồn.

Làm thế nào để đặt mua đúng model chính hãng?

Khách hàng cần cung cấp nguyên mã KU 8630 LVK228LKX150, số lượng, điện áp hệ thống, yêu cầu phụ kiện và hồ sơ chứng từ. Không nên đặt hàng chỉ bằng mô tả chung “cầu dao Katko 630A” vì hãng có nhiều phiên bản khác nhau về số cực và kiểu thao tác.
