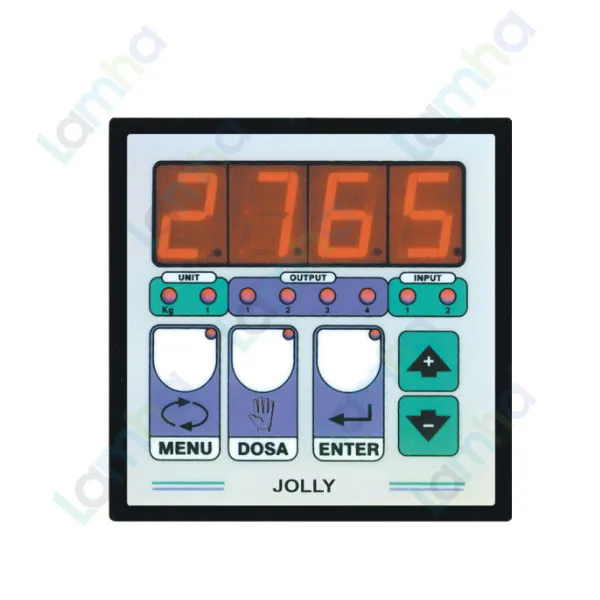

Bộ điều khiển cân Laumas JOLLY2

1. Giới thiệu Bộ điều khiển cân Laumas JOLLY2

Bộ điều khiển cân Laumas JOLLY2 là thiết bị hiển thị và điều khiển cân công nghiệp được thiết kế cho các ứng dụng cân, giám sát ngưỡng và định lượng theo mẻ. Thiết bị thuộc dòng JOLLY2/4 của LAUMAS, có dạng vỏ DIN nhỏ gọn, phù hợp lắp mặt tủ hoặc sử dụng với hộp lắp tường tùy cấu hình. citeturn hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, bộ truyền tín hiệu cân và các thành phần phục vụ hệ thống cân tự động; các dòng thiết bị điện tử cân của hãng được phát triển theo định hướng Made in Italy. năng nhận trực tiếp tín hiệu từ load cell, hiển thị trọng lượng và điều khiển hai ngõ ra relay theo chương trình được chọn, JOLLY2 đặc biệt phù hợp cho cân bồn, cân phễu, hệ thống nạp/xả vật liệu và các máy định lượng đơn giản cần vận hành độc lập mà không nhất thiết phải bổ sung PLC cho toàn bộ chu trình.

2. Ưu điểm và tính năng nổi bật của Laumas JOLLY2

Điểm mạnh của JOLLY2 là tích hợp chức năng đo trọng lượng và điều khiển định lượng trong cùng một thiết bị. Người vận hành có thể lựa chọn giữa các chế độ giám sát ngưỡng, định lượng một sản phẩm hoặc hai sản phẩm, theo chiều nạp hoặc xả. Hai đầu vào logic cho phép nhận lệnh điều khiển bên ngoài, trong khi hai relay đảm nhiệm tín hiệu SET1 và SET2/SLOW tùy chương trình. citeturn chiều cao ký tự 20 mm, thuận tiện quan sát tại tủ điều khiển.

• Hỗ trợ 6 chế độ vận hành cho hiển thị ngưỡng và định lượng nạp/xả.
• Có 2 đầu vào logic và 2 ngõ ra relay phục vụ START, STOP và điều khiển cơ cấu chấp hành.
• Cấp nguồn kích thích trực tiếp cho load cell, đồng thời liên tục giám sát một số lỗi kết nối load cell.
• Hỗ trợ hiệu chuẩn dựa trên tải định mức, độ nhạy load cell, độ phân giải và đơn vị cân.
• Cho phép lựa chọn đơn vị kg hoặc t và cấu hình vị trí dấu thập phân.
• Mặt trước đạt cấp bảo vệ IP64, thích hợp tích hợp vào tủ máy công nghiệp.
• Có chức năng lọc để giảm ảnh hưởng của dao động trọng lượng trong quá trình cân và định lượng.

Thông số kỹ thuật chính

Thông số	Giá trị
Nguồn cấp phiên bản JOLLY2 tiêu chuẩn	230 VAC ±10%, 50/60 Hz
Công suất tiêu thụ	5 VA
Nguồn kích thích load cell	5 VDC / 60 mA
Số load cell kết nối tối đa	4 load cell 350 Ω hoặc 8 load cell 700 Ω
Số division nội	20.000
Dải hiển thị	-999 đến +19999
Dải đo tín hiệu load cell	-4 mV đến +16,5 mV
Tốc độ đọc	10 lần/giây
Đầu vào logic	2
Đầu ra logic	2 relay, tiếp điểm tối đa 2 A tại 115 VAC
Màn hình	LED bán chữ-số 4 chữ số, 7 đoạn, cao 20 mm
Đơn vị cân	kg hoặc t
Cấp bảo vệ mặt trước	IP64
Nhiệt độ làm việc	-10 đến +50 °C
Nhiệt độ lưu kho	-20 đến +70 °C

Các giá trị trên áp dụng cho JOLLY2 theo tài liệu kỹ thuật của thiết bị; khi đặt hàng cần phân biệt với các mã biến thể nguồn cấp hoặc kiểu lắp khác trong cùng họ JOLLY2/4. umas JOLLY2

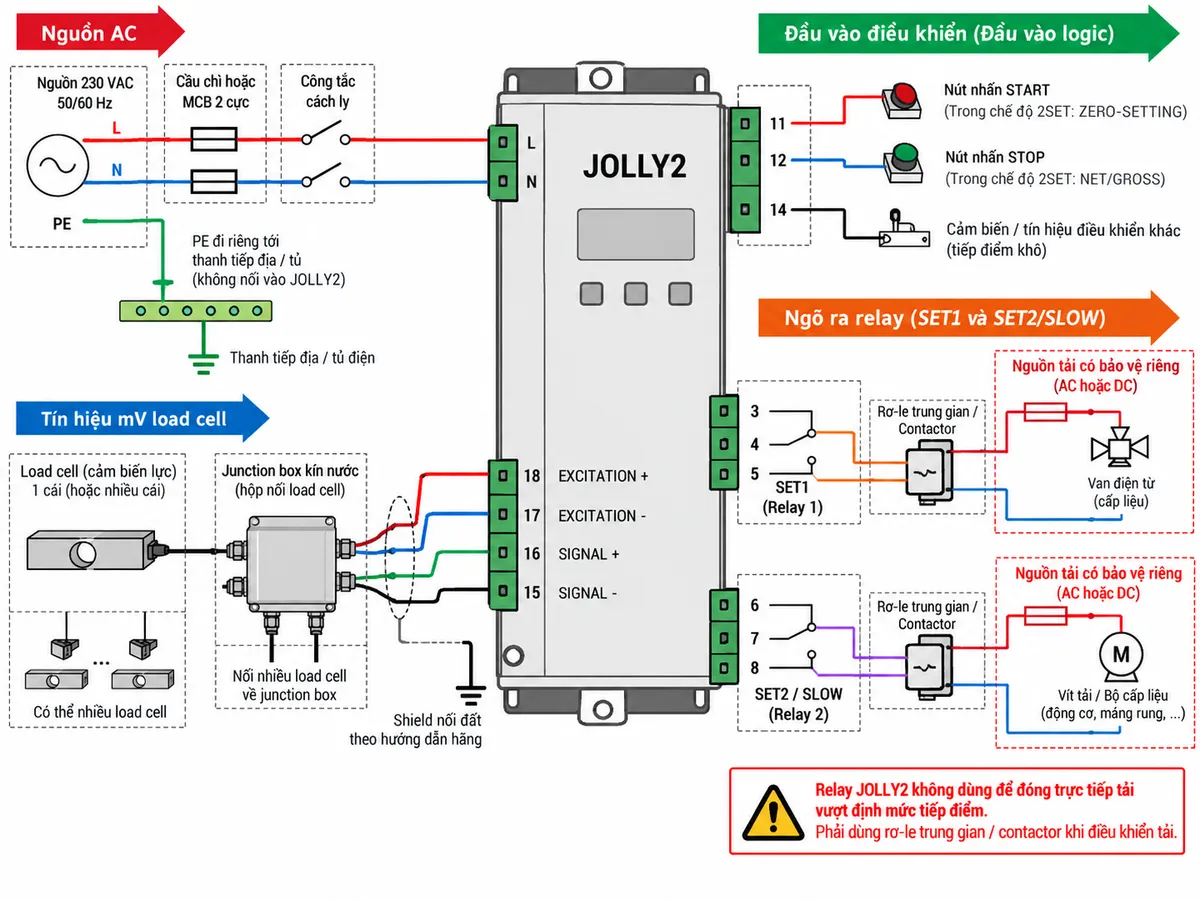

Kết nối load cell và thiết bị điều khiển

Trong hệ thống cân, một hoặc nhiều load cell strain gauge được ghép qua hộp nối khi cần rồi đưa tín hiệu về JOLLY2. Thiết bị cung cấp nguồn kích thích 5 VDC cho load cell và nhận lại tín hiệu vi sai mức mV. Tài liệu của hãng yêu cầu dùng cáp có màn chắn, bố trí cáp tín hiệu cách xa cáp công suất và nối màn chắn về hệ thống tiếp địa thích hợp để hạn chế nhiễu. cite>

Sáu chế độ vận hành

Điều khiển định lượng của JOLLY2 được tổ chức thành sáu chế độ do người lắp đặt lựa chọn. Cấu trúc này cho phép một bộ điều khiển phục vụ nhiều dạng máy cân khác nhau mà không cần thay đổi phần cứng. citeturn: định lượng một sản phẩm theo chiều nạp với hai tốc độ.

• 2CAR: định lượng lần lượt hai sản phẩm theo chiều nạp.
• 1SCA: định lượng một sản phẩm theo chiều xả với hai tốc độ.
• 2SCA: định lượng lần lượt hai sản phẩm theo chiều xả.
• 1SET: hiển thị trọng lượng với một ngưỡng relay.

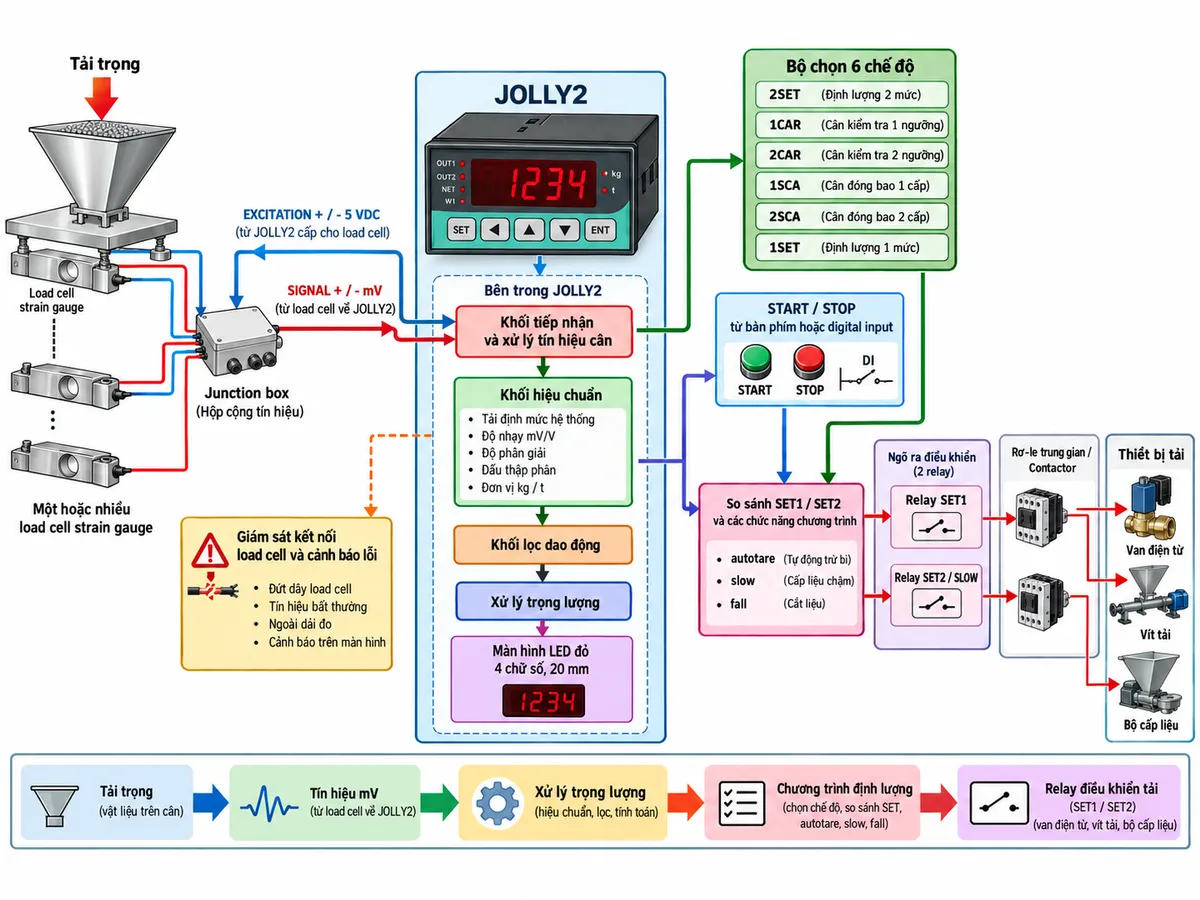

Nguyên lý xử lý cân và định lượng

Khi tải trọng tác động lên load cell, cầu điện trở strain gauge tạo tín hiệu điện tỷ lệ với tải. JOLLY2 nhận tín hiệu này, xử lý theo các tham số hiệu chuẩn và hiển thị giá trị trọng lượng. Hệ thống có thể kiểm tra tín hiệu load cell theo mV và giám sát một số tình trạng như ngắn mạch hoặc đứt dây kích thích/tín hiệu. cite

Trong chương trình định lượng, lệnh START có thể được đưa từ bàn phím hoặc đầu vào ngoài. Bộ điều khiển thực hiện trình tự tương ứng với chế độ đã chọn, so sánh trọng lượng hiện tại với các giá trị SET và điều khiển relay. Với chế độ định lượng một sản phẩm hai tốc độ, SET2/SLOW có thể dùng để chuyển từ cấp liệu nhanh sang cấp liệu chậm trước khi SET1 kết thúc nạp; các tham số liên quan đến lượng vật liệu rơi sau khi dừng, thời gian chờ và lọc dao động giúp hoàn thiện chu trình định lượng. cite

Ứng dụng điển hình

Nhờ kết hợp hiển thị trọng lượng và điều khiển relay, JOLLY2 phù hợp cho các hệ thống tự động hóa cân có quy mô nhỏ và trung bình, đặc biệt khi cần điều khiển trực tiếp theo trọng lượng.

• Cân bồn và cân phễu chứa nguyên liệu.
• Máy định lượng một nguyên liệu theo hai tốc độ.
• Định lượng tuần tự hai thành phần.
• Hệ thống cân nạp hoặc cân xả.
• Giám sát trọng lượng với một hoặc hai ngưỡng cảnh báo.
• Điều khiển van, vít tải, băng tải hoặc bộ cấp liệu thông qua relay trung gian và contactor phù hợp.

4. Cam kết và nơi mua Bộ điều khiển cân Laumas JOLLY2

Khi lựa chọn Laumas JOLLY2 chính hãng, cần xác định đúng mã hàng, kiểu nguồn cấp và cấu hình lắp đặt để thiết bị tương thích với load cell cũng như cơ cấu điều khiển của hệ thống. Đặc biệt, cần kiểm tra tổng trở load cell, nguồn cấp, yêu cầu định lượng và tải của relay trước khi triển khai đấu nối thực tế.

Khách hàng có nhu cầu mua Bộ điều khiển cân Laumas JOLLY2, lựa chọn thiết bị cân công nghiệp LAUMAS hoặc cần tư vấn cấu hình phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng theo yêu cầu hệ thống.

Câu hỏi thường gặp (FAQ)

Laumas JOLLY2 dùng để làm gì?

Laumas JOLLY2 dùng để nhận tín hiệu từ load cell, hiển thị trọng lượng và điều khiển relay theo các ngưỡng hoặc chu trình định lượng. Thiết bị hỗ trợ cả cân giám sát đơn giản lẫn định lượng nạp/xả.

JOLLY2 có thể kết nối bao nhiêu load cell?

Theo tài liệu kỹ thuật của JOLLY2, thiết bị có thể cấp nguồn cho tối đa 4 load cell 350 Ω hoặc tối đa 8 load cell 700 Ω, với tổng dòng kích thích nằm trong khả năng nguồn load cell của thiết bị. cite

Có. Chế độ 1CAR dành cho định lượng một sản phẩm khi nạp và 1SCA dành cho định lượng một sản phẩm khi xả; relay SET2/SLOW có thể tham gia giai đoạn cấp chậm trước khi relay SET1 kết thúc quá trình định lượng. ra?

Phiên bản JOLLY2 có 2 đầu vào logic và 2 relay output. Chức năng cụ thể của các đầu vào và relay phụ thuộc chế độ vận hành được cấu hình. cite

Relay của JOLLY2 có nên đóng trực tiếp động cơ hoặc tải công suất lớn không?

Không nên. Tiếp điểm relay của JOLLY2 có giới hạn tải điện theo tài liệu kỹ thuật; với van, motor, vít tải hoặc contactor công suất lớn, nên dùng relay trung gian hoặc contactor có định mức phù hợp và trang bị bảo vệ điện cho mạch tải.

JOLLY2 có chức năng phát hiện lỗi kết nối load cell không?

Có. Thiết bị có cơ chế kiểm tra tính toàn vẹn của kết nối và các thông báo liên quan đến ngắn mạch, mất dây tín hiệu, mất dây kích thích hoặc tín hiệu load cell vượt giới hạn cho phép. cite

Cần lưu ý gì khi đi dây load cell cho JOLLY2?

Nên sử dụng cáp có màn chắn, nối shield về hệ thống tiếp địa theo hướng dẫn của hãng và tách tuyến cáp tín hiệu load cell khỏi cáp động lực. Khi sử dụng nhiều load cell, nên tập trung dây tại junction box phù hợp trước khi đưa tín hiệu về bộ điều khiển. cite
