Bộ phận hiển thị cân điện tử (Weight transmitters) Laumas TLB

Giới thiệu Bộ phận hiển thị cân điện tử Laumas TLB

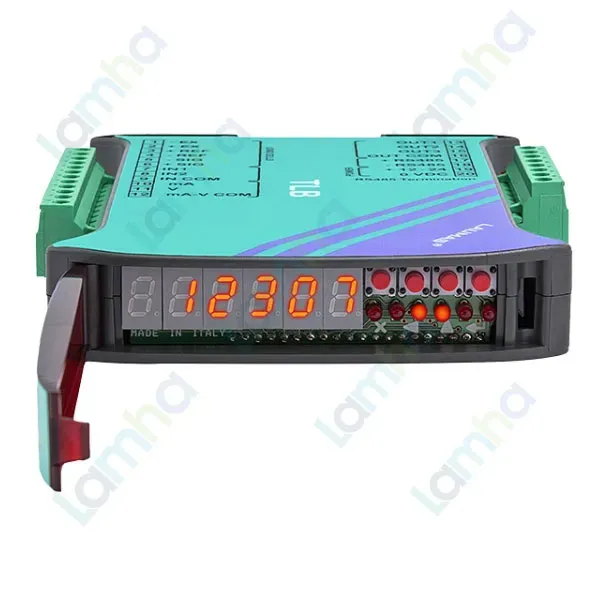

Bộ phận hiển thị cân điện tử Laumas TLB là bộ truyền tín hiệu cân kỹ thuật số–analog dành cho hệ thống cân sử dụng load cell strain gauge. Thiết bị tiếp nhận tín hiệu mV/V từ load cell, chuyển đổi thành giá trị trọng lượng, hiển thị trực tiếp trên màn hình LED và đồng thời truyền dữ liệu tới PLC, HMI, máy tính hoặc bộ điều khiển qua ngõ analog và giao tiếp RS485.

Về bản chất, TLB là một weight transmitter có màn hình hiển thị, phù hợp để tích hợp trong tủ điều khiển của cân bồn, cân silo, cân phễu, cân định lượng và nhiều hệ thống tự động hóa cần đưa tín hiệu khối lượng về PLC. Thiết kế thân hẹp giúp tiết kiệm không gian trong tủ điện và hỗ trợ lắp trên thanh Omega/DIN.

Laumas là thương hiệu Italia chuyên về cân công nghiệp, load cell, bộ hiển thị và bộ truyền tín hiệu cân. Doanh nghiệp hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984 tại khu vực Parma, Italia; dòng thiết bị điện tử cân của hãng được phát triển theo định hướng Made in Italy và tích hợp sâu với các hệ thống tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas TLB

• Chuyển đổi tín hiệu load cell sang tín hiệu điều khiển, giúp kết nối hệ thống cân trực tiếp với PLC hoặc hệ thống giám sát.
• Tích hợp màn hình LED và phím cài đặt trên mặt thiết bị, thuận tiện quan sát trọng lượng và thực hiện hiệu chuẩn tại tủ điện.
• Hỗ trợ cả ngõ ra analog và truyền thông RS485, linh hoạt khi tích hợp với thiết bị điều khiển hiện có.
• Các ngõ vào số và ngõ ra relay cho phép thực hiện nhiều chức năng điều khiển liên quan đến quá trình cân.
• Hỗ trợ các chức năng cân như zero, net/gross, tare, lọc tín hiệu và quản lý setpoint theo cấu hình hệ thống.
• Có thể kết nối nhiều load cell song song trong một hệ cân khi tổng trở và phương án đấu nối phù hợp với yêu cầu của nhà sản xuất.
• Bộ chuyển đổi A/D độ phân giải cao hỗ trợ xử lý tín hiệu mV nhỏ từ cầu đo strain gauge.
• Thiết kế nhỏ gọn, lắp thanh DIN, phù hợp cho tủ điều khiển máy và dây chuyền sản xuất.
• Hỗ trợ giao thức Modbus RTU và Laumas ASCII trên RS485 để trao đổi dữ liệu với PLC, PC hoặc thiết bị hiển thị từ xa.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Nguồn cấp và công suất	12–24 VDC ±10%; 5 W
Số load cell kết nối song song	Tối đa 8 load cell 350 Ω, loại 4 hoặc 6 dây
Nguồn kích load cell	5 VDC / 120 mA
Dải đo tín hiệu load cell	±39 mV
Độ nhạy load cell sử dụng	Tối đa ±7 mV/V
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Dải hiển thị	±999999
Màn hình	LED đỏ 6 chữ số, chiều cao ký tự 8 mm
Ngõ ra analog	16 bit; 0–20 mA, 4–20 mA, 0–5 V, 0–10 V, ±5 V, ±10 V
Truyền thông	RS485, Modbus RTU hoặc Laumas ASCII
Ngõ vào số	2 ngõ vào quang cách ly, 5–24 VDC PNP
Ngõ ra relay	3 ngõ ra relay
Lắp đặt	Gắn phía sau tủ trên thanh Omega/DIN
Kích thước	25 × 115 × 120 mm

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas TLB

Kết nối load cell, nguồn và thiết bị điều khiển

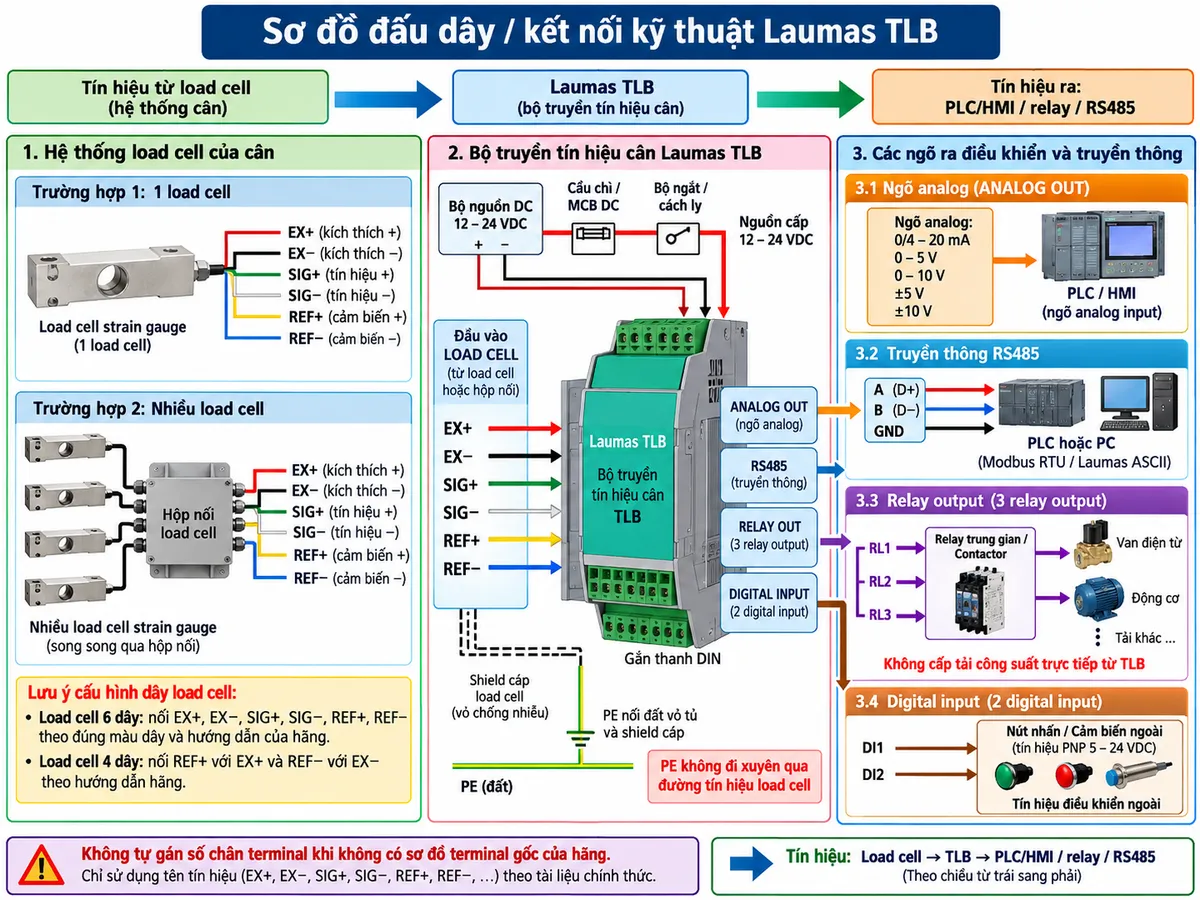

Laumas TLB được lắp trong tủ điện và nhận nguồn DC từ bộ nguồn điều khiển. Nhóm đầu nối load cell gồm các đường excitation cấp nguồn cho cầu đo, các đường signal nhận tín hiệu vi sai mV/V và các đường sense khi sử dụng load cell 6 dây. Với load cell 4 dây, việc nối các đường sense với excitation phải thực hiện đúng sơ đồ của nhà sản xuất.

Các load cell của cân bồn hoặc cân sàn có thể được ghép song song qua hộp nối load cell trước khi đưa tín hiệu về TLB. Trong hệ thống nhiều cảm biến, hộp nối giúp tập trung dây và có thể hỗ trợ cân bằng tín hiệu giữa các load cell tùy loại hộp nối được sử dụng.

Ở phía điều khiển, TLB có thể đưa giá trị trọng lượng tới PLC bằng tín hiệu analog hoặc truyền thông RS485. Các ngõ ra relay có thể dùng để điều khiển thiết bị trung gian theo giá trị setpoint; tải công suất như động cơ, van điện từ hoặc heater không nên được cấp trực tiếp nếu vượt khả năng tiếp điểm mà phải thông qua relay trung gian hoặc contactor thích hợp.

Nguyên lý chuyển đổi tín hiệu cân

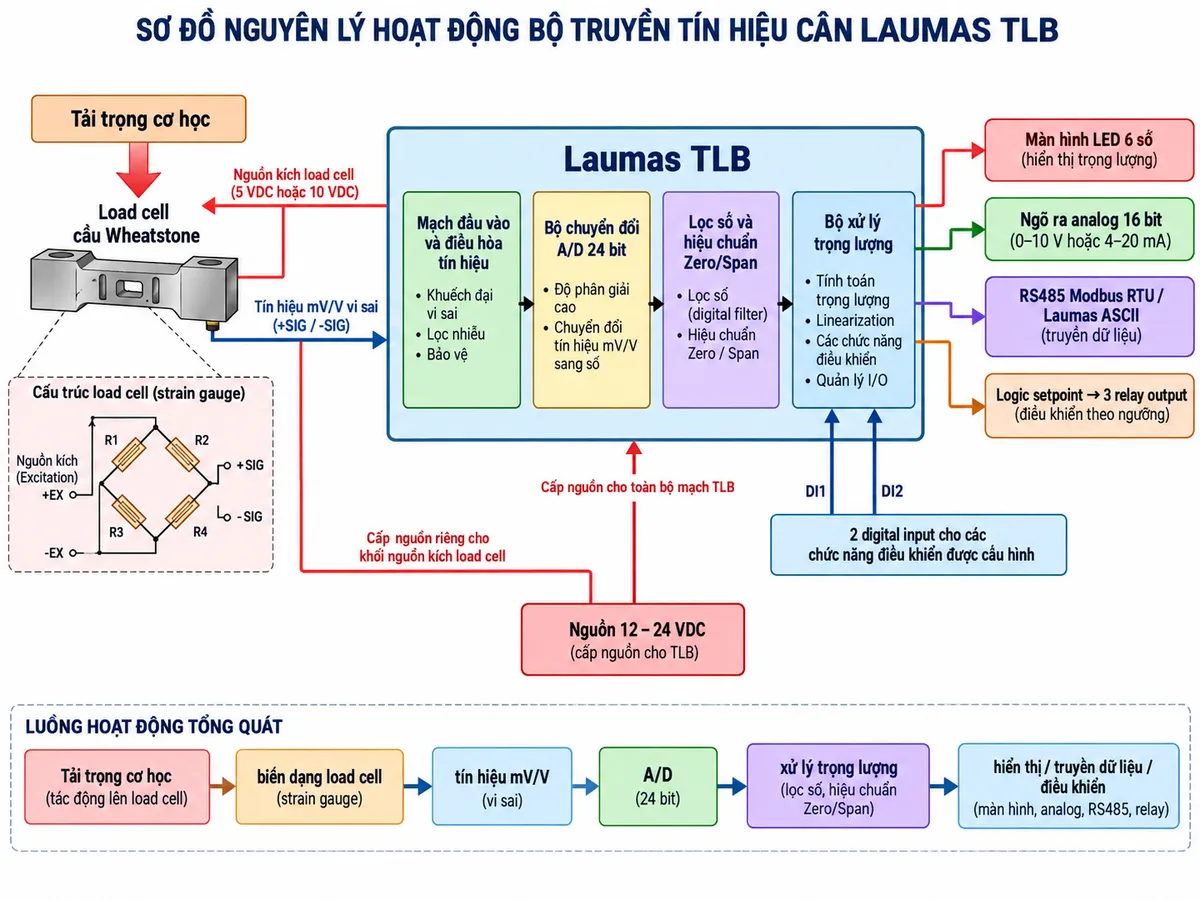

Load cell sử dụng cầu điện trở strain gauge. Khi tải trọng tác động lên cơ cấu cân, load cell biến dạng rất nhỏ làm thay đổi cân bằng cầu điện trở và tạo ra tín hiệu vi sai mức mV/V. TLB đồng thời cấp điện áp kích cho load cell và nhận tín hiệu vi sai này ở đầu vào đo.

Tín hiệu load cell trước tiên đi qua mạch đầu vào và điều hòa tín hiệu, sau đó được bộ chuyển đổi A/D biến thành dữ liệu số. Bộ xử lý của TLB áp dụng các tham số hiệu chuẩn zero/span, giá trị tải chuẩn, bộ lọc số, tare và các tham số cân khác để chuyển dữ liệu thô thành giá trị trọng lượng có ý nghĩa.

Giá trị sau xử lý được đưa tới màn hình LED để kỹ thuật viên quan sát trực tiếp. Đồng thời, bộ xử lý có thể chuyển giá trị cân sang tín hiệu analog tỷ lệ với trọng lượng, gửi dữ liệu qua RS485 hoặc so sánh với các setpoint để điều khiển relay đầu ra.

Ngõ ra analog trong hệ thống PLC

Weight transmitter Laumas TLB có thể biến đổi giá trị cân thành tín hiệu dòng hoặc điện áp analog. PLC nhận tín hiệu này tại module analog input và quy đổi về khối lượng theo thang đã cấu hình. Đây là phương án phù hợp với các hệ thống điều khiển cần tích hợp nhanh với PLC mà không cần lập trình giao thức truyền thông.

Ngõ analog của TLB là tín hiệu chủ động nên phía nhận cần được lựa chọn và đấu nối phù hợp với kiểu ngõ vào của PLC. Khi dùng tín hiệu dòng hoặc điện áp, cần chọn đúng chế độ và dải tín hiệu trong phần cài đặt thiết bị.

Giao tiếp RS485 và tích hợp tự động hóa

Qua RS485 Modbus RTU, PLC hoặc máy tính có thể nhận dữ liệu trọng lượng dạng số và trao đổi các thông tin vận hành với TLB. Giao tiếp số giúp tránh bước chuyển đổi analog tại PLC và phù hợp với hệ thống cần quản lý nhiều thiết bị cân trên cùng mạng truyền thông.

Laumas cũng cung cấp phần mềm Instrument Manager để quản lý tham số thiết bị và PROG NG cho các ứng dụng định lượng có nhiều thiết bị tương thích. Việc sử dụng phần mềm và chức năng truyền thông cần được cấu hình đúng địa chỉ, baud rate và giao thức của từng hệ thống.

Ngõ vào số và relay điều khiển

Các digital input của TLB có thể được cấu hình cho những chức năng cân như zero bán tự động, net/gross, peak hoặc lệnh điều khiển từ bên ngoài. Các relay output có thể được điều khiển theo setpoint hoặc từ thiết bị chủ qua giao thức truyền thông, hỗ trợ xây dựng logic cân và định lượng cơ bản.

Trong ứng dụng điều khiển tải công suất, relay của TLB nên đóng vai trò tín hiệu điều khiển. Relay trung gian, contactor hoặc phần tử đóng cắt phù hợp sẽ đảm nhiệm việc cấp nguồn cho motor, van, vít tải hay thiết bị chấp hành công suất lớn.

Ứng dụng tiêu biểu

• Cân bồn và cân silo giám sát khối lượng nguyên liệu liên tục.
• Cân phễu trong dây chuyền phối trộn và định lượng.
• Cân sàn, cân bàn hoặc module cân tích hợp trong máy.
• Đo mức vật liệu theo khối lượng bằng load cell.
• Truyền tín hiệu cân về PLC, HMI, SCADA hoặc máy tính.
• Điều khiển van, vít tải, bơm hoặc contactor theo ngưỡng trọng lượng thông qua mạch điều khiển trung gian.
• Các hệ thống đóng gói, phối liệu và tự động hóa cần tích hợp tín hiệu cân với PLC.

Cam kết và nơi mua Laumas TLB chính hãng

Khi lựa chọn Laumas TLB chính hãng, cần xác định đúng phiên bản TLB tiêu chuẩn có ngõ analog và RS485, đồng thời kiểm tra yêu cầu về load cell, dạng tín hiệu analog, giao thức PLC và sơ đồ điều khiển của hệ thống. Dòng TLB còn có nhiều biến thể truyền thông khác, vì vậy việc chọn đúng mã giúp tránh nhầm với các phiên bản chỉ truyền thông số hoặc tích hợp fieldbus khác.

Quý khách có nhu cầu mua bộ truyền tín hiệu cân điện tử Laumas TLB có thể đặt hàng tại thietbicodien. thietbicodien hỗ trợ tư vấn lựa chọn đúng thiết bị, cấu hình load cell, phương án truyền tín hiệu về PLC và giải pháp tích hợp phù hợp với hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas TLB là bộ hiển thị hay bộ truyền tín hiệu cân?

Laumas TLB chủ yếu là weight transmitter kỹ thuật số–analog có tích hợp màn hình LED. Thiết bị vừa hiển thị giá trị cân tại tủ điện, vừa truyền dữ liệu trọng lượng tới PLC hoặc hệ thống điều khiển.

Laumas TLB có kết nối trực tiếp với load cell được không?

Có. TLB cấp nguồn kích và nhận trực tiếp tín hiệu mV/V từ load cell strain gauge. Hệ thống có thể dùng một hoặc nhiều load cell song song trong giới hạn điện trở và khả năng cấp nguồn của thiết bị.

TLB có dùng được với load cell 4 dây và 6 dây không?

Có. Thiết bị hỗ trợ load cell 4 dây và 6 dây. Với loại 4 dây, các đường sense được nối với excitation theo sơ đồ đấu dây do Laumas quy định.

Laumas TLB có ngõ ra 4–20 mA không?

Có. Ngõ ra analog 16 bit của phiên bản TLB hỗ trợ nhiều dạng tín hiệu dòng và điện áp, trong đó có 4–20 mA để kết nối với PLC hoặc thiết bị nhận analog phù hợp.

Laumas TLB có giao tiếp Modbus RTU không?

Có. Thiết bị tích hợp cổng RS485 hỗ trợ Modbus RTU và giao thức Laumas ASCII, thuận tiện tích hợp với PLC, PC và hệ thống giám sát công nghiệp.

TLB có điều khiển van hoặc động cơ trực tiếp được không?

TLB có các relay output dùng cho chức năng setpoint và điều khiển logic. Với tải công suất cao như động cơ, van công suất lớn hoặc heater, nên sử dụng relay trung gian, contactor hoặc phần tử đóng cắt phù hợp thay vì cấp tải trực tiếp từ ngõ ra của TLB.

Laumas TLB có thể lắp trong tủ điện không?

Có. Thiết bị được thiết kế dạng hẹp và lắp phía sau tủ trên thanh Omega/DIN, phù hợp cho tủ điều khiển máy và hệ thống tự động hóa công nghiệp.

TLB phù hợp nhất cho ứng dụng nào?

Thiết bị đặc biệt phù hợp với cân bồn, cân silo, cân phễu, cân định lượng và hệ thống cân kết nối PLC, nơi cần đồng thời xử lý tín hiệu load cell, hiển thị trọng lượng và truyền dữ liệu sang hệ thống điều khiển.
