Bộ điều khiển cân Laumas WINOX-BR

Giới thiệu Bộ điều khiển cân Laumas WINOX-BR và nguồn gốc thương hiệu

Bộ điều khiển cân Laumas WINOX-BR là thiết bị hiển thị và quản lý cân chuyên dụng cho hệ thống cân xe, cân ô tô và cân cầu điện tử. Sản phẩm được thiết kế để tiếp nhận trực tiếp tín hiệu từ load cell, xử lý trọng lượng, quản lý dữ liệu phương tiện, điều khiển đèn giao thông, in phiếu cân và trao đổi dữ liệu với PLC hoặc máy tính.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp được thành lập tại Parma, Italia và phát triển các dòng load cell, bộ hiển thị trọng lượng, bộ truyền tín hiệu cân cùng nhiều giải pháp điện tử phục vụ tự động hóa cân công nghiệp.

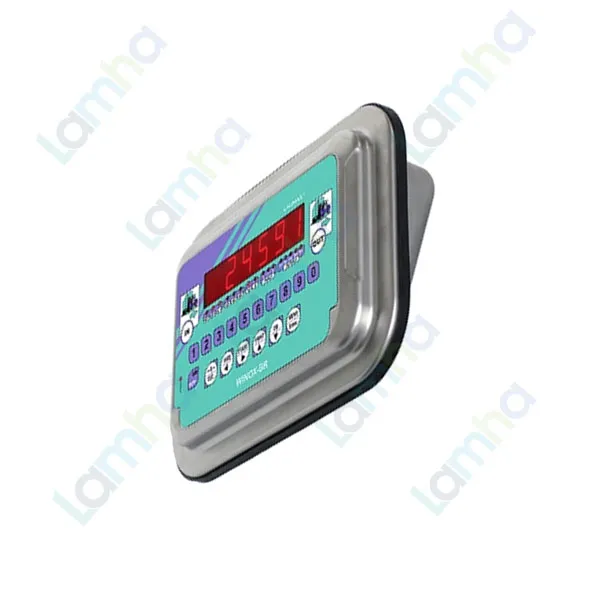

WINOX-BR được chế tạo với vỏ thép không gỉ AISI 304, phù hợp lắp đặt trên bàn điều khiển. Phiên bản BR sử dụng màn hình LED đỏ 6 số cao 20 mm, kết hợp bàn phím màng 19 phím và các LED trạng thái, giúp người vận hành theo dõi quá trình cân xe trực quan trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas WINOX-BR

Điểm nổi bật của Laumas WINOX-BR là khả năng kết hợp chức năng đo trọng lượng chính xác với các tác vụ quản lý chuyên biệt của một bộ điều khiển cân xe. Thiết bị có thể sử dụng cho cân một lần, cân vào và ra, cân xe có rơ-moóc hoặc nhiều lần cân đối với phương tiện nhiều khoang.

• Vỏ bằng thép không gỉ AISI 304, thiết kế phù hợp đặt trên bàn điều khiển cân.
• Màn hình LED đỏ 6 số cao 20 mm và 16 LED báo trạng thái, thuận tiện quan sát trong quá trình vận hành.
• Bàn phím màng 19 phím phục vụ nhập mã, thao tác cân và truy cập các chức năng quản lý.
• Bộ chuyển đổi A/D 24 bit, 4,8 kHz kết hợp bộ lọc số giúp xử lý tín hiệu mV từ load cell và hạn chế ảnh hưởng của dao động tải.
• Hỗ trợ cân xe một lần, cân hai lần vào/ra, cân xe có rơ-moóc và cân nhiều lần cho xe nhiều khoang.
• Quản lý tối đa 254 lượt cân đầu vào đang mở và cơ sở dữ liệu tới 999 giá trị tare đặt trước.
• Tùy chọn Alibi Memory cho phép lưu tới 10.000 giá trị cân phục vụ truy xuất dữ liệu.
• Quản lý tổng lượng hàng nạp và dỡ, đồng thời hỗ trợ in trọng lượng, lượt cân đang mở, tổng và lượt cân gần nhất.
• 4 ngõ ra relay có thể sử dụng theo setpoint hoặc phục vụ điều khiển đèn tín hiệu của trạm cân.
• 2 ngõ vào số PNP cách ly quang phục vụ tích hợp tín hiệu điều khiển vào hệ thống.
• Hỗ trợ RS232 và RS485 với Modbus RTU, Laumas ASCII và truyền dữ liệu liên tục.
• Có thể kết nối máy tính, PLC, màn hình phụ, máy in và junction box thông minh.

Thông số kỹ thuật chính

Đặc tính	Thông số
Vật liệu vỏ	Thép không gỉ AISI 304
Kích thước	206 x 286 x 108 mm
Kiểu lắp đặt	Đặt bàn
Màn hình	LED đỏ 6 số, chiều cao ký tự 20 mm
Phím điều khiển	Bàn phím màng 19 phím
Chỉ thị trạng thái	16 LED
Nguồn cấp thiết bị	12–24 VDC ±10%, công suất 6 W
Nguồn kích load cell	5 VDC / 120 mA
Số load cell kết nối song song	Tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω, loại 4/6 dây
Bộ chuyển đổi A/D	24 bit, 16.000.000 điểm, 4,8 kHz
Tốc độ chuyển đổi	Tối đa 300 lần/giây
Cổng nối tiếp	2 x RS485, 1 x RS232
Ngõ vào số	2 ngõ vào PNP cách ly quang, 5–24 VDC
Ngõ ra	4 relay
Cấp bảo vệ	IP40 với đầu nối D-SUB; mặt trước IP68
Phê duyệt OIML	OIML R76:2006, Class III, tới 10.000 division, 0,2 µV/VSI

Chức năng, nguyên lý hoạt động và ứng dụng của Laumas WINOX-BR

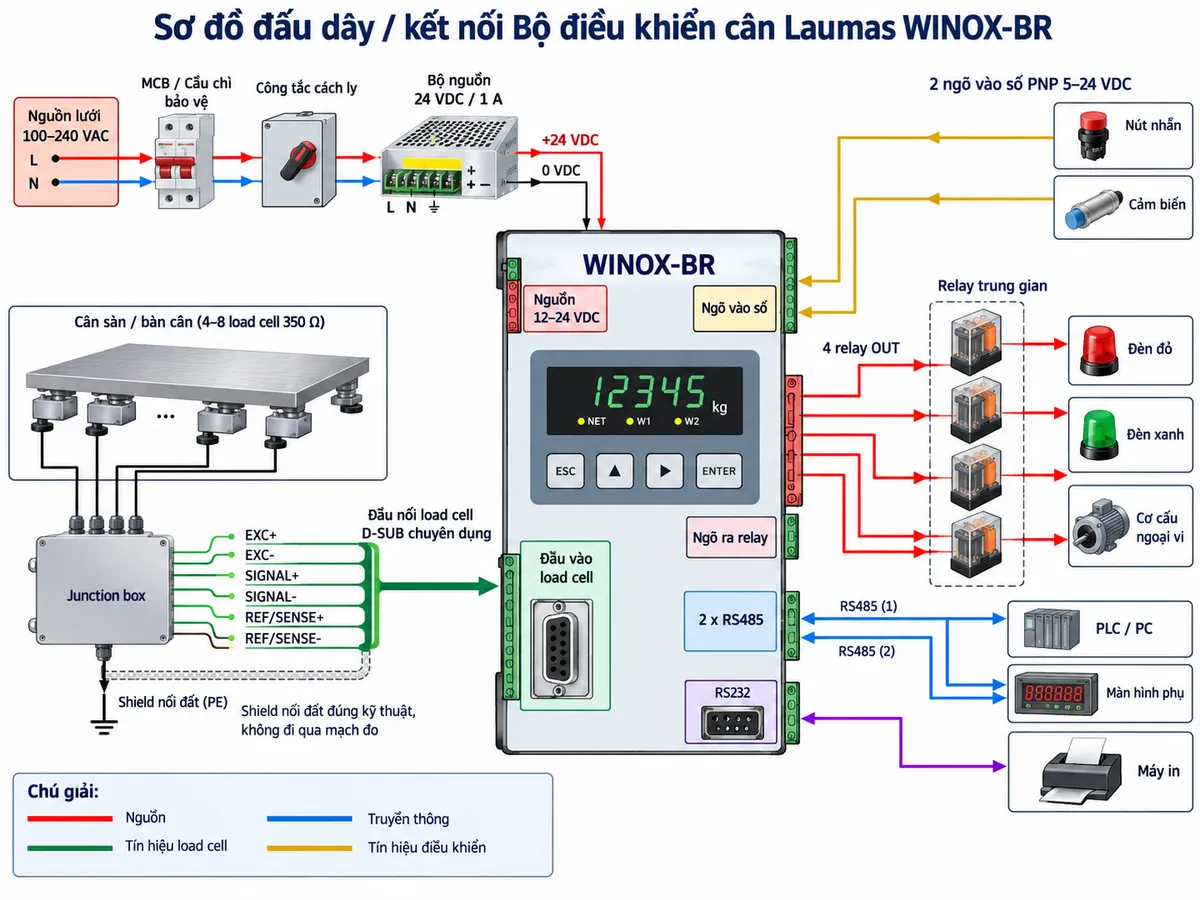

Kết nối load cell và các thiết bị trong hệ thống cân cầu

Trong một hệ thống cân ô tô điện tử, các load cell đặt dưới bàn cân tạo tín hiệu điện mức mV tỷ lệ với tải trọng. Nhiều load cell có thể được đấu song song qua junction box trước khi đưa tín hiệu về ngõ vào load cell chuyên dụng của WINOX-BR. Thiết bị hỗ trợ load cell 4 dây hoặc 6 dây và cấp nguồn kích thích 5 VDC cho cầu đo strain gauge.

Nguồn nuôi WINOX-BR là 12–24 VDC. Khi sử dụng bộ nguồn từ lưới AC, hệ thống nên bố trí thiết bị bảo vệ và cách ly ở phía nguồn trước bộ nguồn DC. Các ngõ relay của WINOX-BR là tín hiệu điều khiển, vì vậy với tải công suất lớn như đèn tín hiệu, contactor hoặc cơ cấu chấp hành, nên sử dụng relay trung gian hoặc phần tử đóng cắt phù hợp thay vì cấp tải lớn trực tiếp qua thiết bị.

RS232 và RS485 cho phép kết nối WINOX-BR với PLC, PC, màn hình hiển thị từ xa hoặc máy in. Modbus RTU và Laumas ASCII thuận tiện cho việc tích hợp dữ liệu trọng lượng vào phần mềm quản lý hoặc hệ thống tự động hóa của nhà máy.

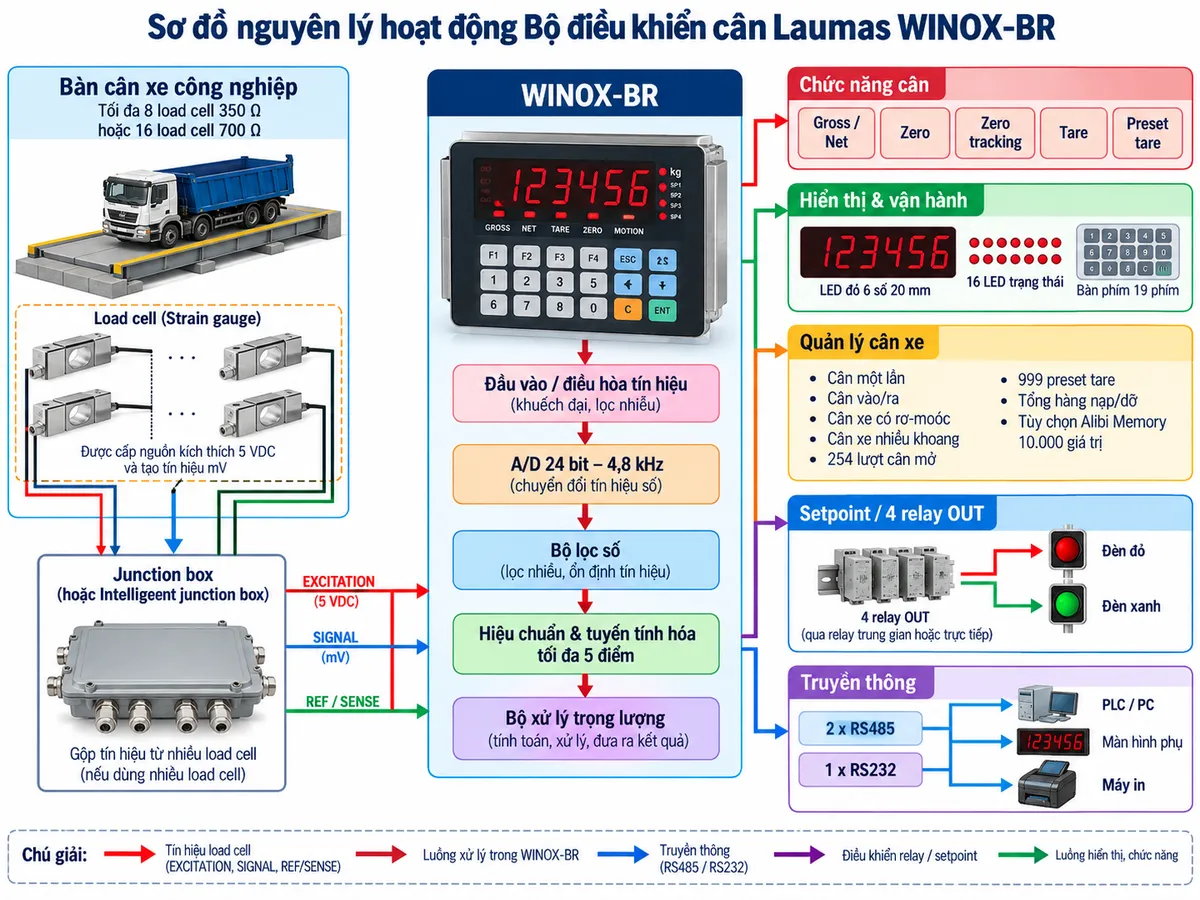

Nguyên lý xử lý tín hiệu cân

Tín hiệu từ load cell trước tiên được đưa tới mạch đầu vào và điều hòa tín hiệu. Sau đó, A/D 24 bit chuyển đổi tín hiệu analog sang dữ liệu số để bộ xử lý tính toán trọng lượng. Bộ lọc số có nhiệm vụ giảm ảnh hưởng của rung động cơ khí hoặc dao động tải trên mặt cân, giúp giá trị hiển thị ổn định hơn.

WINOX-BR hỗ trợ hiệu chuẩn lý thuyết từ bàn phím và hiệu chuẩn thực bằng quả cân mẫu, đồng thời có khả năng tuyến tính hóa tới 5 điểm. Các chức năng xử lý trọng lượng gồm tự động zero khi khởi động, zero bán tự động, zero tracking, tare bán tự động, chuyển đổi gross/net và preset tare.

Sau khi xác định trọng lượng, bộ xử lý phân phối dữ liệu tới màn hình LED, bộ nhớ và các giao diện truyền thông. Giá trị setpoint có thể tác động lên relay để điều khiển đèn giao thông cân xe hoặc trao đổi trạng thái với hệ thống điều khiển bên ngoài.

Quản lý cân xe và dữ liệu phương tiện

Với chức năng quản lý cân cầu, WINOX-BR có thể xử lý nhiều quy trình vận hành khác nhau. Ở chế độ cân hai lần, thiết bị lưu trọng lượng khi xe vào và đối chiếu với trọng lượng khi xe ra để xác định khối lượng hàng. Cân một lần phù hợp khi trọng lượng bì đã được biết và lưu trước. Thiết bị cũng hỗ trợ quy trình dành cho xe có rơ-moóc và phương tiện nhiều khoang.

Cơ sở dữ liệu cho phép lưu tới 999 giá trị tare đặt trước và gọi lại theo mã nhận dạng. Hệ thống có thể quản lý tối đa 254 lượt cân đầu vào đang mở, thuận tiện cho các trạm cân có nhiều xe chờ hoàn tất lần cân thứ hai.

Với tùy chọn Alibi Memory, tối đa 10.000 giá trị cân có thể được lưu để phục vụ truy xuất. Thiết bị còn hỗ trợ in trọng lượng hiển thị, dữ liệu lượt cân, tổng lượng hàng và kết quả cân gần nhất; phần đầu phiếu in có thể được tùy chỉnh thông qua phần mềm trên máy tính.

Kết nối junction box thông minh và phần mềm

Khi kết hợp với junction box thông minh hoặc thiết bị đo đa kênh tương thích, hệ thống có thể mở rộng sang cân bằng số giữa các load cell, phân tích phân bố tải và chẩn đoán tình trạng từng kênh. Đây là lợi thế đáng chú ý đối với cân cầu nhiều load cell vì giúp kỹ thuật viên kiểm tra sự phân bố tải và phát hiện lỗi kết nối dễ dàng hơn.

WINOX-BR tương thích với INSTRUMENT MANAGER để quản lý tham số thiết bị, PROG DB để thu thập và lưu trữ dữ liệu cân, PROG WBRIDGE cho quản lý cân cầu và JOLLYPRINT để tùy chỉnh nội dung in.

Ứng dụng tiêu biểu

• Trạm cân ô tô tại nhà máy, kho hàng và trung tâm logistics.
• Cân xe tải nhập và xuất nguyên liệu.
• Cân cầu trong nhà máy xi măng, thép, vật liệu xây dựng và khai khoáng.
• Hệ thống cân xe tại silo, trạm phối liệu và kho nông sản.
• Ứng dụng cần quản lý trọng lượng bì, dữ liệu phương tiện và lịch sử lượt cân.
• Hệ thống cần kết nối cân với PLC, máy tính, màn hình phụ, máy in hoặc phần mềm quản lý.

Cam kết và nơi mua Bộ điều khiển cân Laumas WINOX-BR

Khi lựa chọn Bộ điều khiển cân Laumas WINOX-BR chính hãng, người dùng nên xác định đúng cấu hình hệ thống load cell, kiểu kết nối truyền thông, yêu cầu lưu dữ liệu Alibi, thiết bị in và phương thức quản lý cân xe để bảo đảm thiết bị đáp ứng đầy đủ quy trình vận hành thực tế.

Khách hàng có nhu cầu mua WINOX-BR có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm chính hãng, kiểm tra cấu hình phù hợp với cân cầu hiện có và hỗ trợ các yêu cầu kỹ thuật liên quan đến load cell, junction box, RS485/RS232 cũng như hệ thống điều khiển ngoại vi.

Câu hỏi thường gặp (FAQ)

Laumas WINOX-BR dùng cho loại cân nào?

WINOX-BR được phát triển chuyên cho cân cầu và cân xe. Thiết bị hỗ trợ cân xe một lần, cân vào/ra hai lần, cân xe có rơ-moóc và cân nhiều lần đối với xe nhiều khoang.

WINOX-BR có kết nối trực tiếp với load cell được không?

Có. Thiết bị có một ngõ vào load cell chuyên dụng và cấp nguồn kích 5 VDC. Hệ thống có thể kết nối tối đa 8 load cell 350 Ω hoặc 16 load cell 700 Ω mắc song song thông qua junction box phù hợp.

WINOX-BR có giao tiếp được với PLC hoặc máy tính không?

Có. Thiết bị hỗ trợ RS485 và RS232, với các giao thức như Modbus RTU và Laumas ASCII, nhờ đó có thể trao đổi dữ liệu cân với PLC, PC và các thiết bị ngoại vi tương thích.

Laumas WINOX-BR có điều khiển đèn giao thông của trạm cân không?

Có. Bốn ngõ ra relay có thể hoạt động theo setpoint hoặc lệnh giao tiếp để phục vụ quản lý đèn giao thông. Với tải có công suất lớn, nên dùng relay trung gian hoặc thiết bị đóng cắt thích hợp.

WINOX-BR có lưu được dữ liệu cân không?

Có. Thiết bị quản lý các lượt cân đang mở và cơ sở dữ liệu tare; tùy chọn Alibi Memory cho phép lưu tối đa 10.000 giá trị cân để phục vụ truy xuất dữ liệu.

WINOX-BR có hỗ trợ trừ bì và trọng lượng bì đặt trước không?

Có. Thiết bị hỗ trợ tare bán tự động, chuyển đổi trọng lượng net/gross và preset tare. Cơ sở dữ liệu có thể lưu tới 999 giá trị tare đặt trước.

WINOX-BR có thể kết nối máy in và màn hình phụ không?

Có. Các cổng nối tiếp cho phép kết nối máy in và màn hình hiển thị trọng lượng từ xa. Những dòng máy in được Laumas nêu trong tài liệu gồm Epson TM-U295, Epson LX300, Custom Kube II và Laumas STAVT II; các model khác cần kiểm tra khả năng tương thích trước khi sử dụng.

WINOX-BR có phù hợp cho hệ thống cần kiểm định thương mại không?

WINOX-BR có các phiên bản và chứng nhận đo lường dành cho ứng dụng thương mại, trong đó tài liệu của Laumas công bố phê duyệt OIML R76:2006 Class III. Khi dùng cho giao dịch thương mại, cần lựa chọn đúng phiên bản được phê duyệt và tuân thủ quy định kiểm định đo lường tại nơi lắp đặt.
